Escalier en acier debillarde limon central en s

Bonsoir,

Petite présentation: Allan 29 ans, je rénove notre maison de 150m2 (toiture,électricité,plomberie, placo,carrelage) en France, je suis chaudronnier soudeur de métier, et là je bute sur un projet d’escalier.

Donc du coup je dois réaliser un escalier en acier à limon central debillarder en S avec marche en bois.

J’ai essayé de dimensionner le tout avec une feuille de calcul trouvé sur le forum mais je n’y suis pas arrivé.

Mes questions:

Le projet est il viable tout en restant dans les normes ?

Y’a t’il une personne capable de réaliser le dimensionnement+plan ?

Je précise que l’escalier est pour de la famille, que je m’occupe de la réalisation en atelier.

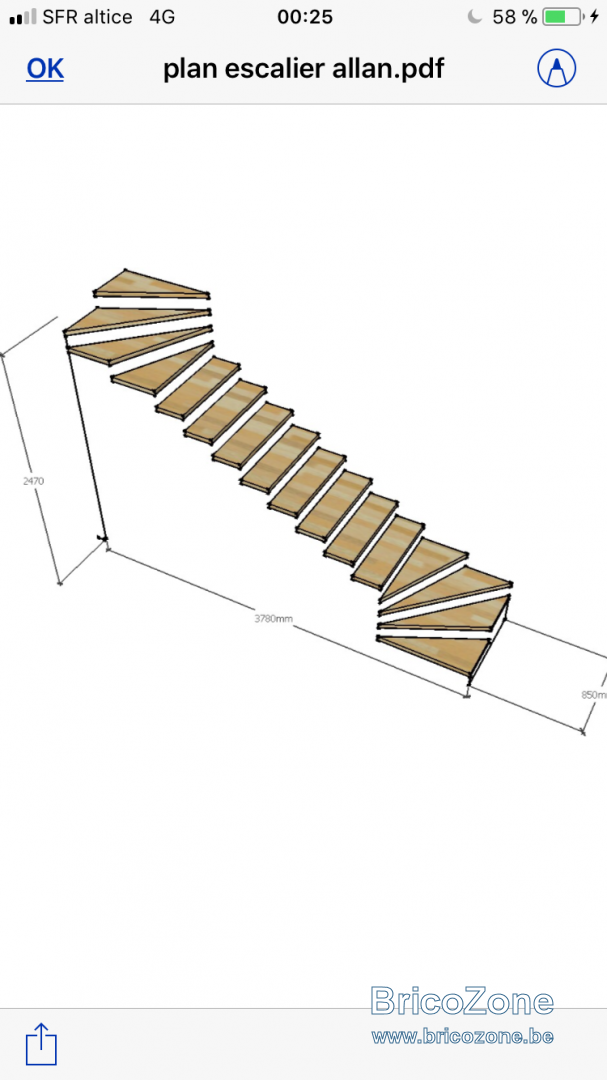

Je vois joint une esquisse de sketchup.
Il manque sûrement des cotes. Je n’ai pas contrainte de plafond.

Je vous remercie par avance pour votre aide, je suis un peu néophyte sur ce genre de forum.donc n’hésitez pas à me dire si quelques chose ne va pas.

Cordialement Allan

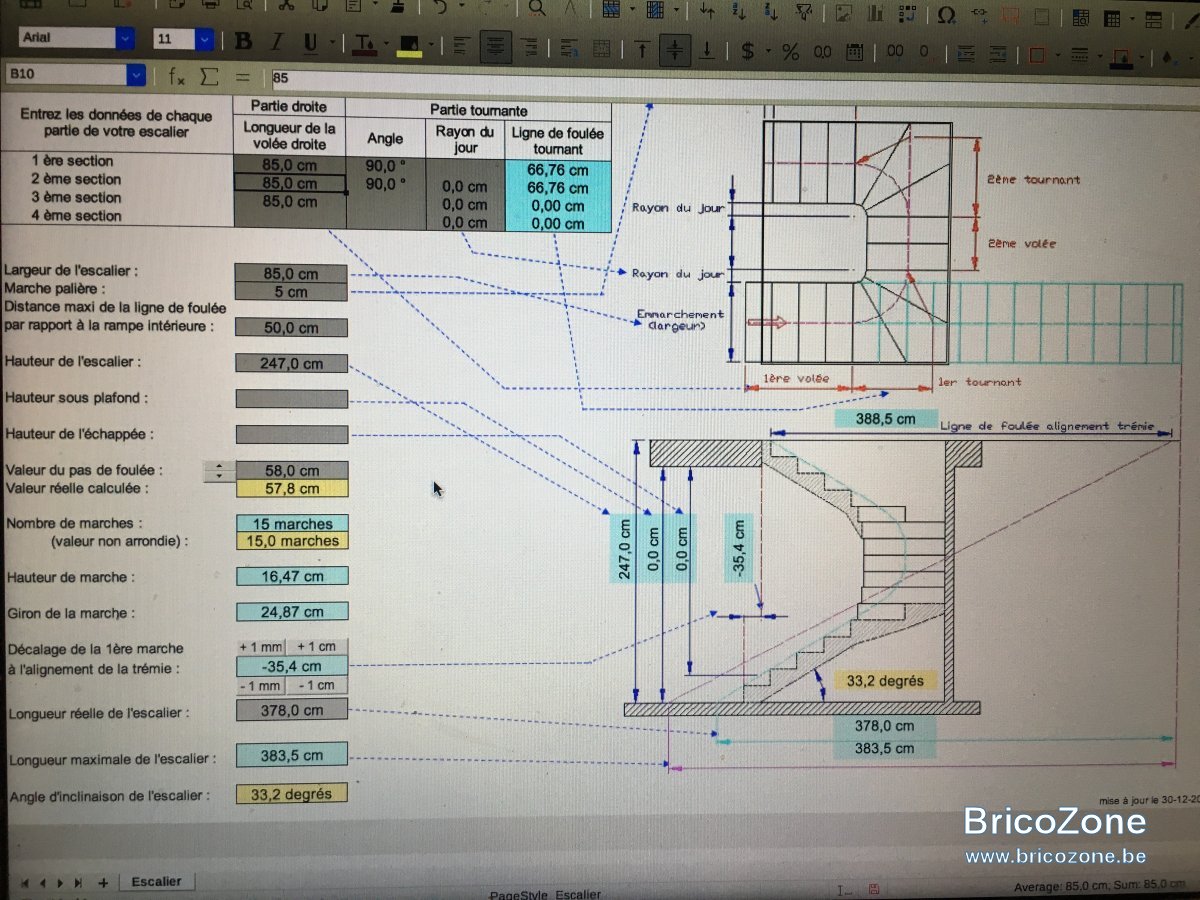

Voici ce que j’ai essayer avec la fiche de calcul donné par Lionel (que je remercie au passage)
Mais cela me semble pas très juste. Non pas que la fiche soit fausse mais plutôt les données entrée.

Il faut l'appeler à l'aide @Lionel-P

Bonjour,

Je pensais que ma feuille de calcul était claire avec le petit dessin à droite qui explique chaque terme, ainsi que toutes les explication sur ma page perso dans <ce chapitre>. J'ai passé des centaines d'heures à réaliser ce site.

Si votre escalier a une largeur de 85 cm dans une trémie de 85 cm, la 1ère et la 3ème section sont égales à : 85-85 = 0 cm. La 2ème section est égale à 378 - 85 - 85 = 208 cm.

Si il n'y a pas de trémie, il faut quand même en indiquer une de façon à pouvoir régler le décalage de la 1ère marche par rapport au bord de la trémie (ou dans ce cas par rapport à la cote de 85 cm). Vous avez dans votre calcul un retrait de 35,4 cm, ce qui est impossible, cette cote doit être au minimum de 0 cm, mais il faut indiquer si la première marche dépasse de la cote 85 cm. Dans votre calcul vous avez entré 85 cm pour les 3 sections ( ? ).

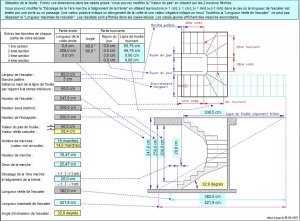

Voici la feuille de calcul avec un dépassement de la 1ère marche de 20 cm :



Cordialement,

Lionel.

Merci Lionel pour ce supplément d'explication, j' ai effectivement mis 85 dans les 3 section et l'erreur est la, en tout cas le site et les feuilles de calcule dédier à ça sont très réussi je n'ai juste pas bien rempli la feuille de calcul.

merci encore

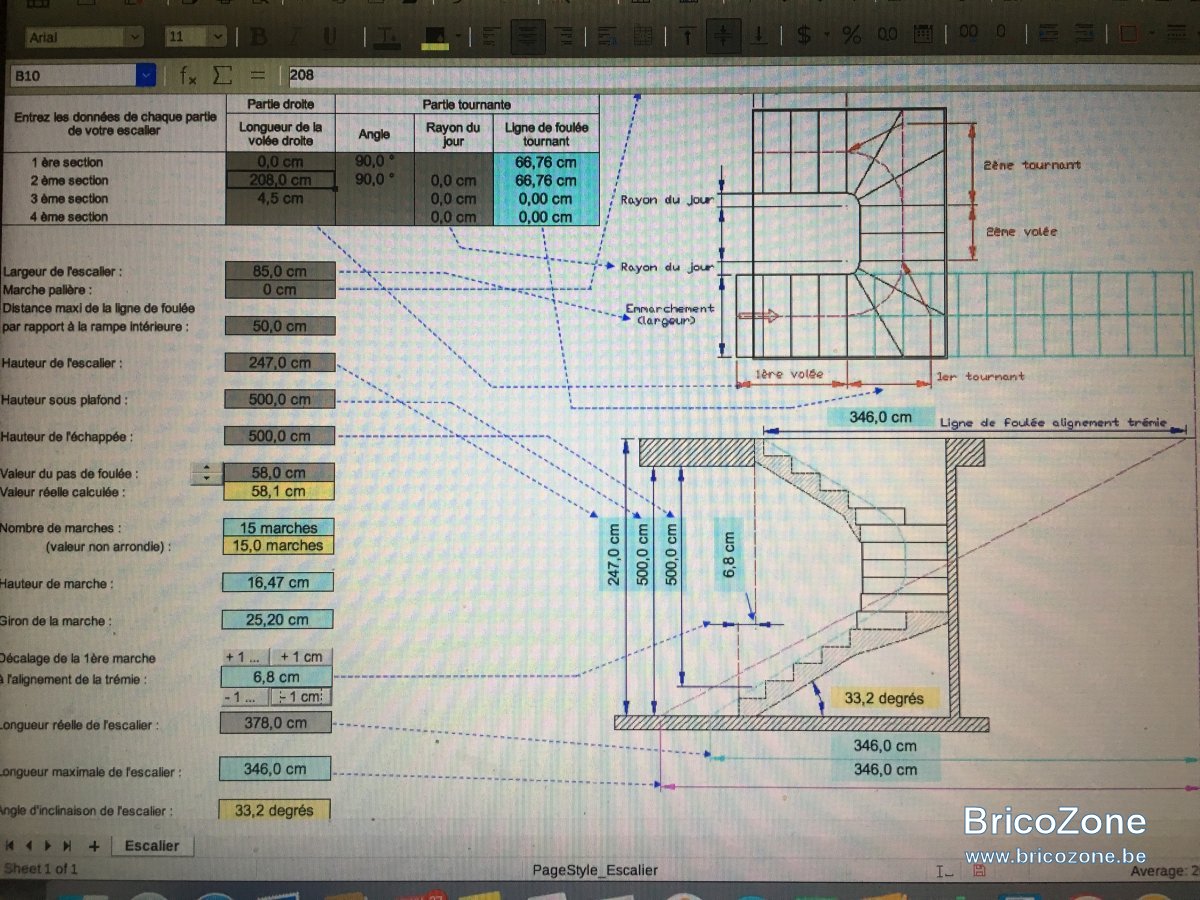

J’ai essayé de nouveau, mais ma longueur réel dépasse ma longueur Max...

Bonjour Allan,

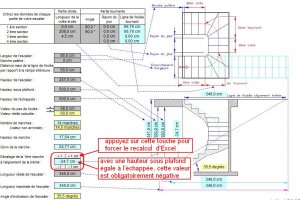

L'erreur que vous avez doit venir parce que vous n'avez pas autorisé l'exécution des macros comme je l'explique sur ma page perso. Il est aussi possible que vous ayez entré les cotes dans le mauvais ordre et Excel ne refait pas systématiquement les calculs. Pour vérifier cela, cliquez sur le bouton [+1cm] en face de "Décalage de la 1ère marche à l'alignement de la trémie". Comme vous avez entré une "Hauteur sous plafond" de 500 cm et aussi une "Echappée" de 500 cm, il est impossible que vous ayez une valeur de "Décalage de la 1ère marche à l'alignement de la trémie" de 6,8 cm, cette valeur devrait être négative.



Bonne journée,

Lionel.
