Escalier espace restreint à quart(s) tournant(s)

Bonjour du Québec...

J'ai un petit problème et il me semble que plusieurs trouvent des solutions ici...

Alors voici mon problème:

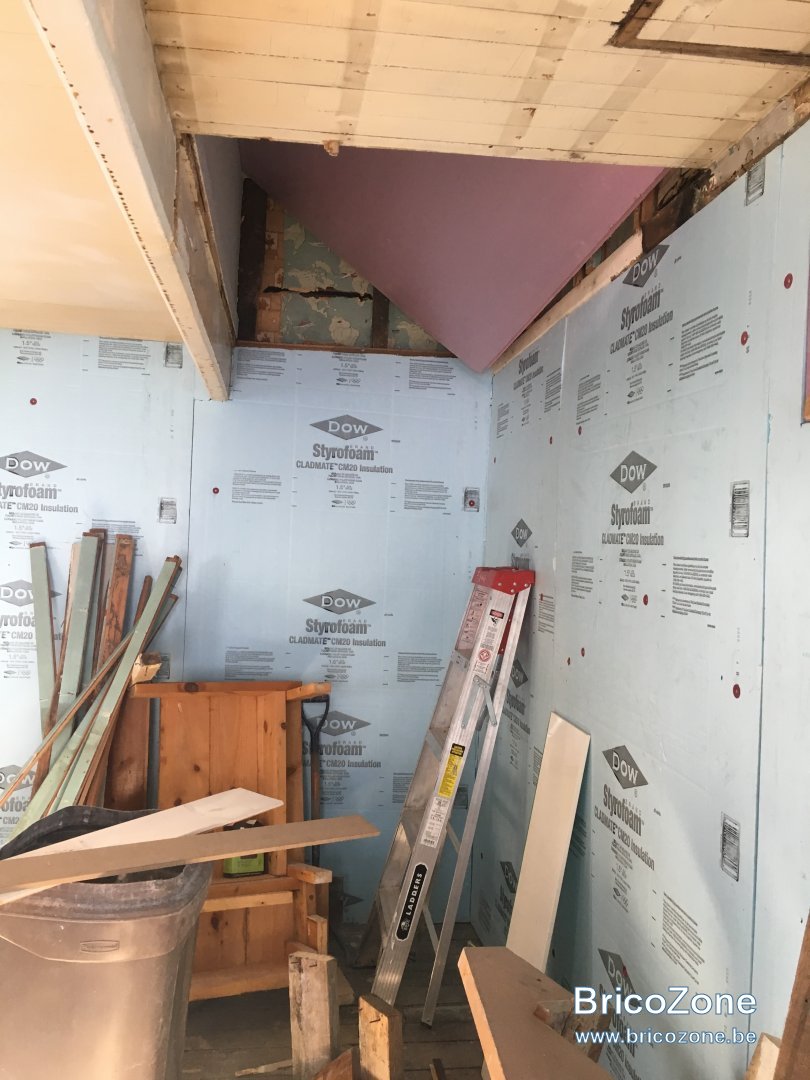

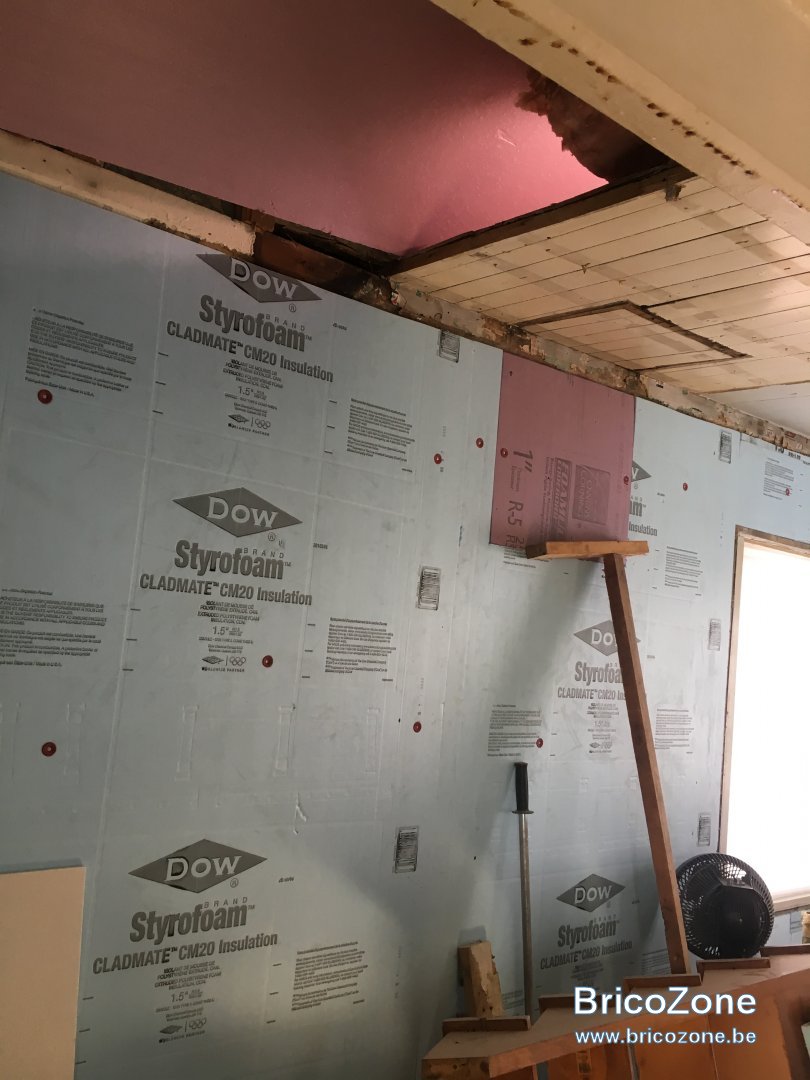

Dimensions:
Trémie: 193 cm
Largeur de la cage d'escalier: 106 cm
Hauteur de l'escalier: 237.5 cm
L'échappé 216 cm (limité par une poutre horizontale parallèle à l'escalier)

Il y avait une palier au bas de l'escalier à la 2e marche (escalier montant vers la droite), mais la pente de l'escalier était trop dangereuse. Alors je recherche quel type d'escalier pourrait y être installer à la place.

Notez que l'espace est limité, mais si nécessaire, je pourrai empiété un peu sur la longueur (trémie).

Suggestions?

Merci

Bonjour,

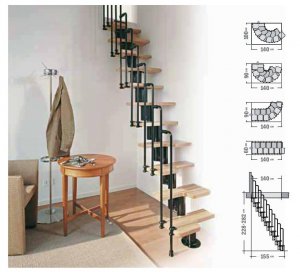

Avec ces dimensions de trémie, je ne vois pas d'autre solution qu'un escalier à pas décalés comme celui-ci :



Ce que vous appelez l'échappée me semble plutôt être la hauteur sous plafond ?

Bonne journée,

Lionel.

Bonjour Merci pour la suggestion. Par contre, j’ai vérifié dans le code Québécois et ce type d’escalier n’est permis que lors d’accès secondaire. Dans le cas présent, c’est le seul accès au 2e étage. Je dois donc trouver une autre option.

En fait, cette terminologie est nouvelle pour moi. Désolé si je mélange celles-ci. La mesure de 216cm est la hauteur du plafond sous la poutre (la poutre mesure un peu plus de 20 cm de hauteur).

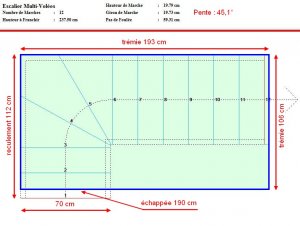

Avec une largeur d'emmarchement de 70 cm, il est possible de faire un escalier comportant 12 marches de 19,79 cm de hauteur, un giron de 19,73 cm, une pente de 45,1° pour un pas de foulée de 59,31 cm. Le reculement de départ sera de 112 cm pour une échappée de 190 cm :



Aperçu de cet escalier en 3D :



Je sais que cet escalier n'est pas conforme aux normes du Québec, mais avec ces dimensions de trémie vous n'avez pas le choix.

Bonne journée,

Lionel.

J’apprécie énormément votre aide. Je m’étais arrêté à cette option au début mais d’autres m’avaient dit que je devais allonger mon ouverture.

C’est probablement l’option la plus efficace et économique. Le code ici est parfois en retard sur celui européens.
