dimensionnement escalier double quart tournant à droite

Bonjour,
J'aimerais connaître le dimensionnement idéal d'un escalier à remplacer.
1- Un dessin de la cage d'escalier en plan avec les murs environnants et le sens de montée. Je n'ai pas de dessin mais il s'agit de remplacer un escalier droit qui monte au grenier (habité comme une chambre) par un escalier double quart tournant à droite.
2- La hauteur totale de l'escalier de sol à sol fini: 326 cm
3- La hauteur sous plafond (indispensable pour vérifier l'échappée ou "coup de tête"): 308 cm
4- La longueur et la largeur de la trémie (préciser le sens de l'escalier dans la trémie): Comme je remplace aussi le plancher, la trémie n'est pas encore définie, mais la largeur maximale serait de 120 cm et la longueur devrait être la moins élevée possible (idéalement, 200 cm ? mais j'imagine que c'est trop peu).
5- Le reculement de départ maximum possible de l'escalier (qui peut être plus grand que la trémie, mais sera limité par l'échappée): idéalement, 120 cm comme la trémie, mais peut être plus grand si cela peut réduire la longueur de la trémie (140 cm ?)
6- La largeur de l'escalier (emmarchement): 70 cm
7- Le rayon du jour si nécessaire (le rayon du jour est facultatif mais il permet de conserver un collet de marche plus confortable). Le collet est la partie la plus étroite de la marche. Je ne sais pas si c'est nécessaire dans mon cas (je ne comprends pas trop ce que c'est !)
8- Préciser si les marches doivent être "balancées" ou simplement "rayonnantes": idéalement, balancées

Un grand merci pour tout renseignement sur le dimensionnement de cet escalier !

Bien cordialement,
Stéphane Willems

Bonjour Stéphane,

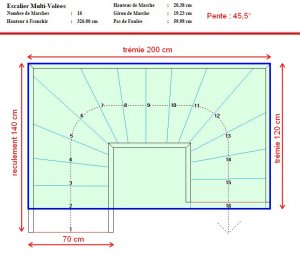

Avec ces dimensions (si j'ai bien compris ce que vous demandez), cet escalier aura 16 marches de 20,38 cm de hauteur avec un giron de 19,23 cm, ce qui fait une pente de 45,5° :



Aperçu de cet escalierr en 3D :



La pente de cet escalier est trop forte, il est considéré comme une échelle de meunier, donc déconseillé poure accéder à des chambres. Il serait possible d'allonger le reculement de départ pour diminuer cette pente, allonger le giron et peut-être passer à 17 marches de 19,3 cm.

Le rayon du jour permet de fiare un arrondi à l'intérieur des 2 quarts tournants,mais ici ce n'est pas possible car cela augmente encore le pente et diminue aussi le giron.

Cordialement,

Lionel.

Lionel-P a dit:

Bonjour Stéphane,

Avec ces dimensions (si j'ai bien compris ce que vous demandez), cet escalier aura 16 marches de 20,38 cm de hauteur avec un giron de 19,23 cm, ce qui fait une pente de 45,5° :

Voir la pièce jointe 117932

Aperçu de cet escalierr en 3D :

Voir la pièce jointe 117933

La pente de cet escalier est trop forte, il est considéré comme une échelle de meunier, donc déconseillé poure accéder à des chambres. Il serait possible d'allonger le reculement de départ pour diminuer cette pente, allonger le giron et peut-être passer à 17 marches de 19,3 cm.

Le rayon du jour permet de fiare un arrondi à l'intérieur des 2 quarts tournants,mais ici ce n'est pas possible car cela augmente encore le pente et diminue aussi le giron.

Cordialement,

Lionel.

Cliquez pour agrandir...

Bonjour,
Un tout grand merci pour ces explications. Est-ce qu'augmenter la longueur de la trémie jusqu'à 2m50 serait suffisant pour avoir une pente acceptable (donc augmenter le reculement intermédiaire plutôt que le reculement de départ) ? Et est-ce possible d'ajouter un rayon de jour dans ce cas (de 5cm ?) ?
Bien cordialement,
Stéphane Willems

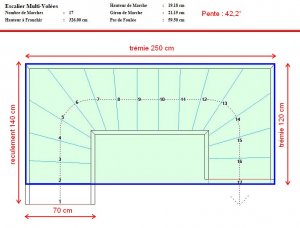

Le fait d'allonger le reculement intermédiaire à 250 cm permet d'avoir 17 marches de 19,18 cm de hauteur avec un giron de 21,15 cm ce qui fait une pente de 42,2° :

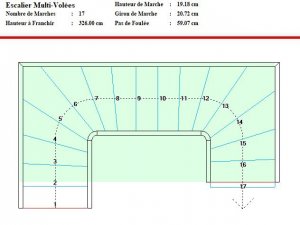

Par contre l'idée de faire un rayon du jour de 5 cm reduit le giron à 20,72 cm ce qui fait passer la pente à 42,8° :
