Escalier quart tournant balancé

Bonjour,

Je suis actuellement en pleine construction de ma future maison et je souhaiterais réaliser un escalier quart tournant (gauche) ou double quart tournant (3ere marches du bas) balancé en béton.

Voici les informations :

- Largeur escalier : 90cm
- Le reculement de départ est de 2,60m
- Le reculement d'arrivée est de 3,015m
- Hauteur étage 3,00m (2,50m sous plafond, 30cm de faux plafond, 20cm de dalle)

D'après mes calculs l'escalier posséderai donc 17 marches avec une hauteur de marche de 17.5cm.

Mon problème se situe au niveau de la version balancée, je ne sais pas si j'applique correctement la méthode de calcul.
Est-ce qu'une âme charitable pourrait m'aider à ce niveau ?

Merci !

Bonjour Shimoby,

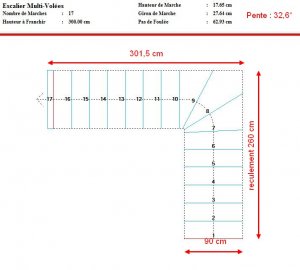

Le calcul pour un escalier 1/4 tournant donne 17 marches de 17,65 cm de hauteur avec un giron de 27,64 cm, ce qui fait une pente de 32,6° pour un pas de foulée de 62,93 cm. Voici le plan de l'escalier avec les marches "rayonnantes" (non balancées) :



Et le plan avec les marches balancées :



Attention, je ne connais pas les dimensions de la trémie, donc je ne vous garantis pas que l'échappée soit correcte.

Je ne comprends pas comment vous voulez faire un escalier demi tournant, pour cela il faudrait un dessin avec les cotes de la trémie avec l'implantation de l'escalier.

Bonne journée,

Lionel.
