Escalier quart-tournant balancé

Bonjour, je souhaite calculer le nombre de marche à balancer pour un escalier quart tournant. c'est une première pour moi.


La hauteur total est de 2790mm
hauteur sous plafond 2400mm
longueur total 2550mm
largeur de l'escalier 900mm
largeur trémie 900mm

la première volé ce composerait d'une seul marche (?) ( une porte se trouve à 1600mm du mur où arrive les marches tournantes)
viendrait ensuite les marches balancées

je pensais baser mon calcul sur un escalier à 15 marches
donc hauteur de marche = 186 mm
giron 228mm

Merci pour vos réponses

Bonjour CustB,

Avant de parler de balancement, il faut déjà avoir le plan de l'escalier. Mais il est impossible de faire un escalier acceptable avec un reculement de départ de 160 cm comme vous le souhaitez. Le calcul donne 14 marches de 19,93 cm de hauteur, un giron de 19,24 cm, une pente de 46° pour un pas de foulée de 59,1 cm. Le reculement de départ est limité à 109,4 cm pour une échappée moyenne de 200 cm.

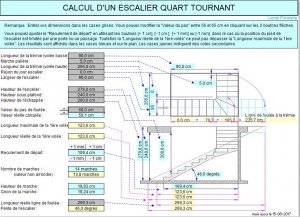

Voici une copie d'écran de la feuille de calcul :



Un escalier avec une pente de 46° est considéré comme un échelle de meunier, donc inapproprié pour desservir des pièces de vie. Si vous faites cet escalier avec un reculement de départ de 160 cm, l'échappée sera d'environ 160 cm, ce qui est beaucoup trop faible. Pour avoir un escalier acceptable, vous devez obligatoirement agrandir votre trémie.

Bonne journée,

Lionel.

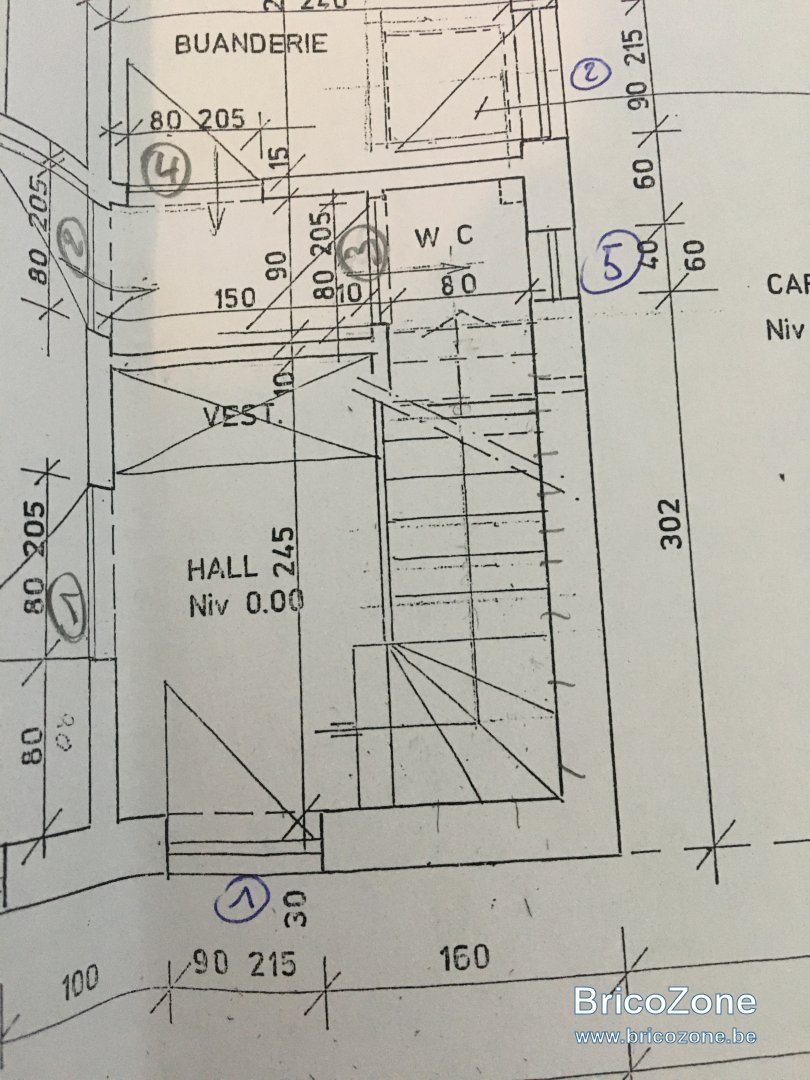

j'ai ici le seul plan à ma disposition, je ne sais pas si il sera d'une grande aide.

Si les cotes ne changent pas, le calcul ne change pas non plus.

Ok super merci pour votre réponse.
Bonne journée à vous
