escalier quart tournant bas, vers la gauche

S

SquilbeckNicola

• 31 Mai 2022

• #1

bonjour,

je dois faire un escalier quart tournant bas mais je ne suis pas sûr de mes schémas alors je vous les expose :
hauteur sol - sol 2810 mm
hauteur sol - plafond : 2550
épaisseur du plafond (béton coulé) : 260 mm
largeur souhaitée limons compris : 950 mm
longueur de la trémie, si j'ai bien compris 2009 mm
distance libre entre première marche et limon du fond : max 1600 mm
présence d'un point lumineux encastré : 850 mm de haut et 930 du mur du fond
hauteur échappée 3700 mm

je voudrais bien le faire en métal, mais tôle pliée pour les marches ou gros fer plat ?

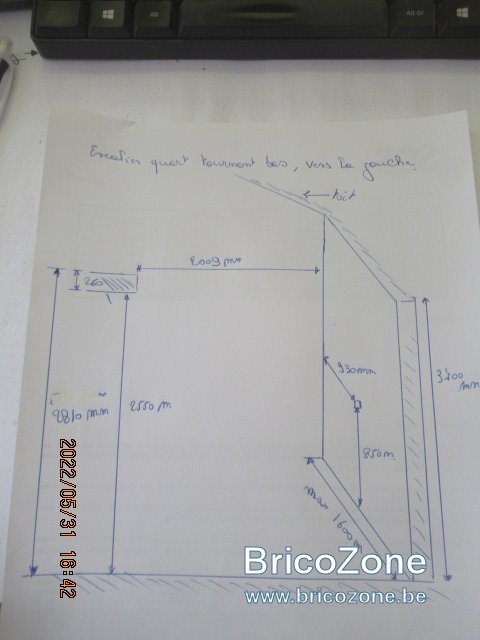

en annexe un schéma qui devrait vous aider à comprendre mes commentaires.

Merci d'avance pour votre aide précisieuse.



Lionel-P

• 1 Juin 2022

• #2

njour SquilbeckNicola,

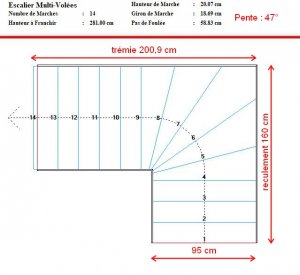

Avec ces dimensions, cet escalier sera impraticable. Le calcul donne 14 marches de 20,07 cm de hauteur avec un giron de 18,69 cm, ce qui fait une pente de 47° (donc c'est une échelle de meunier) :



Je ne sais pas si il y a une trémie ou si cet escalier se trouve dans un espace ouvert (accès à une mezzanine), donc je ne garantis pas que l'échappée sera correcte (l'échappée est la hauteur libre sous le plafond au passage du bord de la trémie).

Aperçu de cet escalier en 3D :



Il est peut-être possible de faire un escalier demi-tournant (à condition de savoir si la configuration des lieux le permet (trémie entre autres).

Bonne journée,

Lionel.



S

SquilbeckNicola

• 1 Juin 2022

• #3

bonjour,

ah ça c'est pas bien. C'est une version mézaninne avec une hauteur de 3.5 m au pied du mur et 4m et plus vers le milieu de l'escalier jusqu'en haut.

Qu'est ce que cela donnerait dans ces conditions ?
Merci d'avance



Lionel-P

• 1 Juin 2022

• #4

Donnez moi plus de précisions car je ne comprends pas ce que vous voulez faire.



S

SquilbeckNicola

• 1 Juin 2022

• #5

bonjour,

si on fait un demi tournant, j'ai une hauteur de 3.7 mau pied de la première marche et puis le toit démarre avec une pente de 40° je pense.

les dimensions restent par ailleurs les mêmes. Est ce plus clair pour vous ?
Merci et belle journée



Lionel-P

• 1 Juin 2022

• #6

Donnez moi un plan coté. A chaque fois je suis obligé de faire plusieurs calculs et plans à cause d'erreurs d'interprétation. J'ai aussi besoin des dimensions de la trémie.



S

SquilbeckNicola

• 2 Juin 2022

• #7

bonsoir,

j'avais transmis ceci dans mon premier message, et je peux comprendre que les termes utilisés par un professionnel ne correspondent avec les miens d'amateur.

Est ce suffisamment clair pour vous ?
On serait donc sur un demi tournant alors si je comprends votre vision des choses.

Bien à vous et merci d'avance pour votre aide



Lionel-P

• 3 Juin 2022

• #8

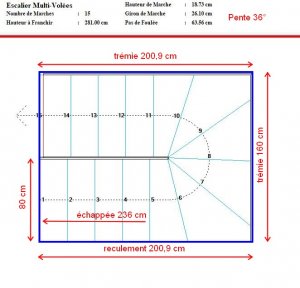

Bonjour, ce que je demande, c'est essentiellement la largeur de la trémie (l'ouverture au plafond), si elle mesure au moins 160 cm de largeur X 200,9 cm, il est possible de faire un demi tournant comme ceci :



Ou dans l'autre sens (tournant vers la droite) avec montée contre le mur. Mais si la trémie ne mesure que 95 cm de large, on ne peut rien faire de valable. Ou alors il n'y a pas de trémie (espace ouvert avec accès à une mezzaanine), mais ça je ne peux pas le deviner.

Par contre le point limineux devra certainement être déplacé.



S

SquilbeckNicola

• 3 Juin 2022

• #9

bonjour,

déplacer le point lumineux ce n'est pas un souci.

oui c'est un vaste espace libre partout, il y a juste un renfoncement à l'arrivée qui détermine la largeur de l'escalier à 95 cm de large. sinon c'est dégagé dans tous les sens et partout.

Merci pour votre aide précieuse



S

SquilbeckNicola

• 8 Juin 2022

• #10

bonjour,

dans le cadre de votre message du vendredi matin (7h08), disposeriez vous de vue en plan et dimension des marches ?

dans l'attente de vous lire, je vous prie d'accepter mes meilleures salutations.

Bien à vous



Lionel-P

• 9 Juin 2022

• #11

Bonjour,

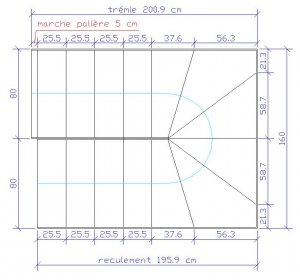

Voici le plan avec les cotes des marches :



La marche palière est au niveau de l'étage.

Bonne journée,

Lionel.



S

SquilbeckNicola

• 10 Juin 2022

• #12

Merci pour l'info,

puis je encore vous demander les plans en coupe svp ?
Merci pour votre aide et votre temps.



Lionel-P

• 10 Juin 2022

• #13

Bonjour,

Pour faire une coupe, il faut refaire le plan sur un logiciel de CAO-DAO, ce qui demande du temps et je ne suis pas sûr que ça vous apporte garnd chose. Pour la réalisation vous devez faire les vues en élévation de chaque limon à partir des cotes du plan ci-dessus, ce qui vous permettra de faire le détail de tous les assemblages à votre façon.

Bonne journée.



S

SquilbeckNicola

• 10 Juin 2022

• #14

tel que vous l'avez il n'y a pas de superposition des marches : un nez qui dépasse de la marche du haut sur la précédente ?

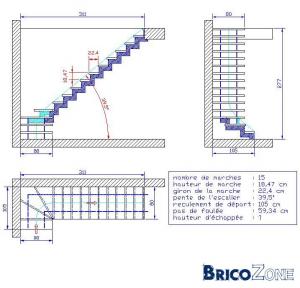

pour un autre escalier vous m'aviez proposer ce genre de coupe voir dans les sens je pense



Lionel-P

• 11 Juin 2022

• #15

Bonjour,

Il y a une superposition de marches de 3 cm (c'est une question de sécurité). Pour obtenir les cote des limons, il faut tracer un gabarit à partir du plan précédent (comme je vous l'ai dit dans le message précédent) et dessiner les détails des assemblages car je ne fais pas les plans de réalisation qui dovent comporter tous les détails (assemblages et autres). Voici le plan des limons obtenus avec la version démo de Stairdesigner, mais cette version ne donne pas les cotes :



Bonne journée,

Lionel.
