escalier supendu extérieur

bonjour
je vais réaliser un escalier en béton à l'extérieur, les marches seront "suspendues" (ce seront des plaques en béton désactivé de 8 cm de hauteur posées sur un support central) ; ce qui permettra de jouer sur la hauteur de marche.
je n'arrive pas à réaliser correctement mon calcul tant pur la hauteur de marche que pour le giron malgré les astuces de la loi blondel.
j'ai une hauteur à rattrapper de 133 cm et un reculement total de 8,93
je pensais réaliser 8 marches pour avoir une aisance dans la hauteur du pas et créer des girons d'environ 90 cm c'est à dire mes plaques en béton)
quelqu'un a-til déjà réalisé ce genre d'ouvrage ? et existe t-il un outil de calcul dans ce cas ?
le gravier, les coffrages, le ciment,... Tout est là dans la cour et comme j'ai un doute.... si quelqu'un peut m'aider ce serait parfait ET FORT SYMPATHIQUE.

Merci d'avance

Bonjour michaud,

Le calcul donne 8 marches de 16,63 cm de hauteur avec un giron de 30 cm, ce qui fait une pente de 29° pour un pas de foulée de 63,2 cm. Le reculement sera de 210 cm.

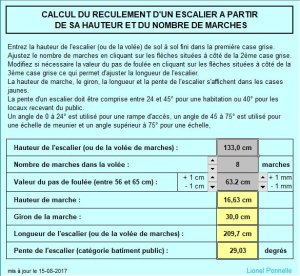

Avec la feuille de calcul Excel sur mon site, vous pouvez faire le calcul : <Calcul d'un escalier droit simple> :



Bonne journée,

Lionel.

bonjour Lionel
merci pour votre réponse
effectivement j'avais ces calculs sur la base d'un reculement de 210

or je veux utiliser avec le même nombre de marches la totalité de la longueur de 8,93 sur la base de plaque sur escaliers suspendus

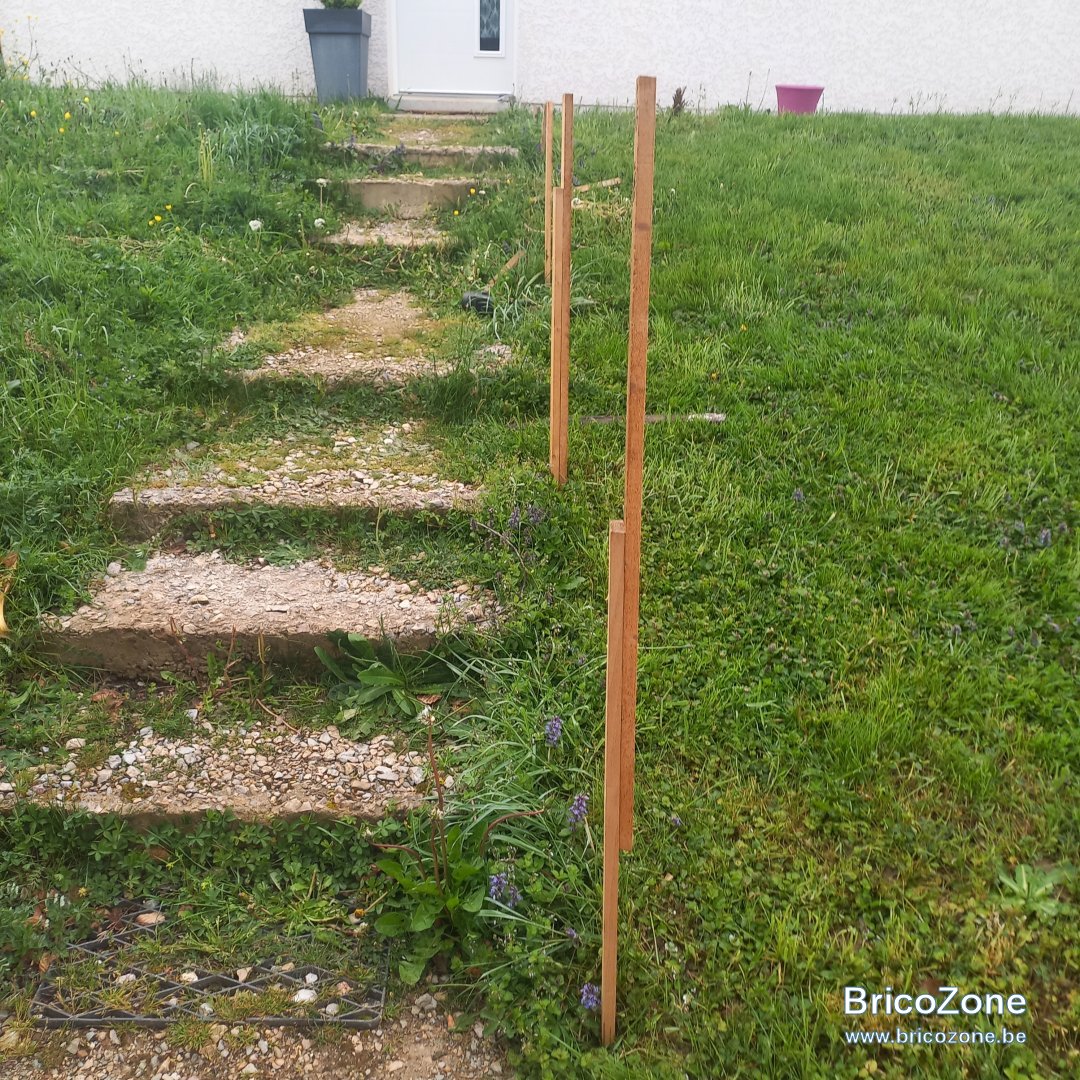

je joint une photo du terrain ou se situera l'escalier (1,33 m de haut et 8,93 de long)
ainsi qu'une photo de référence pour ce que je veux réaliser.
Je pense qu'il faudrait que je garde les 8 marches à 16,63 et augmenter la longueur du Giron
qu'en pensez-vous ?
je joint une photo du terrain avec le piquetage pour le niveau ainsi qu'une photo de ce que je veux réaliser

un grand merci pour vos conseils
cordialement
Philippe

Ce n'est pas un escalier "standard", c'est un escalier réalisé dans un talus. Dans ce cas il est possible d'avoir un pas de foulée un peu plus grand que d'habitude (supérieur à 64 cm), 70 cm au maxi (voir ce chapitre de mon site). Dans tous les cas, le pas de foulée ne doit pas dépasser un pas normal sinon le rythme de la marche est perturbé.
Par exemple avec 8 marches votre escalier aura un giron de 125 cm, ce qui fait un pas de foulée de (125 + 2x 16,6) = 158 cm, ce qui correspond à environ 2 pas. Dans ce cas vous allez faire un pas complet sur une marche et monter toutes les marches du même pied, ce qui sera très fatiguant.
La solution et de faire un palier d'arrivée d'un mètre par exemple et un palier de départ (au niveau du sol), ce qui permettrait de faire 15 marches de 8,87 cm de hauteur avec un giron de 52 cm et donc un pas de foulée de 69,74 cm :

A partir de ce plan vous pouvez ajuster la taille des 2 paliers et modifier légèrement le giron, mais il faut rester dans une taille de pas de foulée raisonnable.

Lionel.

merci Lionel
vos explications m'aident à progresser et ajuster le projet

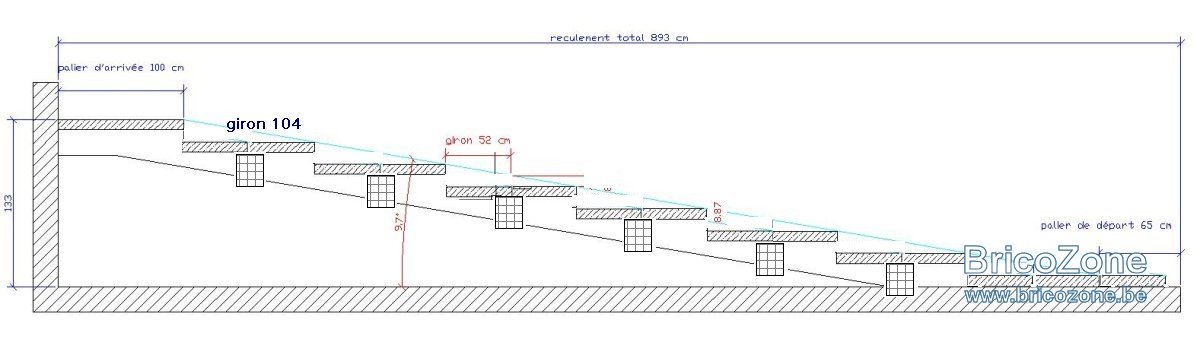

en partant de votre shéma j'ai retravaillé sur le shéma joint
vous semble-t-il cohérent ?.
je crée mes supports bétons après décaissement sur lesquels viendront reposer les plaques bétons de 8 cm d'épaisseur et d'une longuer/largeur de 104 cm ; je laisse un espace entre chaque hauteur de marche de 8 cm pour avoir l'effet suspendu.
MERCI
Philippe

C'est correct, mais attention ce vous appelez le giron (104 cm) est en fait la largeur de marche (ou emmanchement). Le giron est la distance horizontale entre 2 nez de marches.

merci Lionel pour cet avis et vos bons conseils
je vais me lancer sur cette base
oui effectivement j'ai bien la vision de ce que je veux réaliser mais je suis pas forcément très au clair avec les termes techniques ;
mais un grand merci pour votre aide
et bonne journée
cordialement
Philippe
