Evaluation de mon tableau électrique

Bonjour,

L'appartement ou je vis m'interpelle au niveau électricité, mais n'étant pas un pro, j'aurais bien besoin de quelques informations !

On m'a dit que je suis censé avoir 2 différentiels, dont un dédié pour la salle de bain, mais je crois que dans mon tableau électrique, il n'y en a qu'un.
Celà dit je ne suis pas sur à 100%, car il y a un "objet" que je n'identifie pas.

Ma première question serait de savoir si 2 différentiels sont nécessaires ou si ce n'est pas le cas ?

Ensuite, j'aimerais savoir si j'identifie bien les éléments du tableau ?

Voila le tableau en entier :

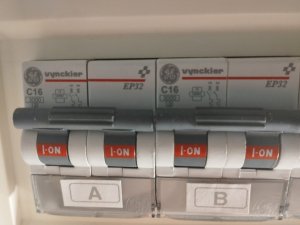

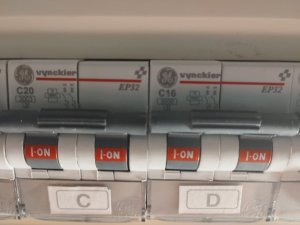

Ligne du haut, de A à G
Ligne du dessous, de H à L



Pour moi, ceci est le différentiel ( Diff-o-jump de marque Vynckier ) :

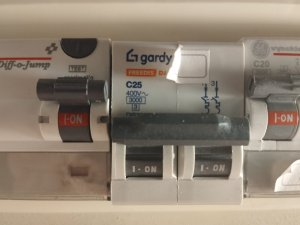

Mais je ne sait pas si l'objet à côté est un différentiel ou un disjoncteur (Freedis DJ C25, de marque Gardy), j'ai dégagé l'autocollant pour voir la marque et cie, c'est l'élément " I " de mon tableau :




J'ai aussi tout un paquet de fusibles/disjoncteurs ( est-ce qu'il y a une différence entre un fusible, et un disjoncteur? )










Sinon, voilà l'inscription sur le panneau en lui même, je ne sais pas si c'est utile :




Je me demandais aussi si le ( les ? ) différentiels étai(en)t suffisant(s) vu les fusibles.

J'imagine que les " C " marqués dessus avec un nombre ont un sens, et je m'inquiétais que la somme des " C " dépasse le " 40 " du Diff-o-Jump.


Merci à celui qui pourra répondre à mes multiples questions sûrement très basiques Désolé pour mon niveau

Benoit

En H il s agit bien d un différentiel 40A 30mA,en I c est un disjoncteur 25A .Il y a probablement un différentiel 300mA en sortie de compteur.Le C devant le chiffre 20,25 indique la courbe de déclenchement du disjoncteur.

Benwa65 a dit:

est-ce qu'il y a une différence entre un fusible, et un disjoncteur?

Cliquez pour agrandir...

Les fusibles (les plombs) fondent et se remplacent, comme les anciens en porcelaine ou plastique.
Les disjoncteurs "disjonctent" et se réenclenchent comme ceux que vous avez.

Cory a dit:

Les fusibles (les plombs) fondent et se remplacent, comme les anciens en porcelaine ou plastique.
Les disjoncteurs "disjonctent" et se réenclenchent comme ceux que vous avez.

Cliquez pour agrandir...

Merci ! C'est plus clair pour moi. Ca m'aidera sûrement de mieux maîtriser les mots

perenoel123 a dit:

En H il s agit bien d un différentiel 40A 30mA,en I c est un disjoncteur 25A .Il y a probablement un différentiel 300mA en sortie de compteur.Le C devant le chiffre 20,25 indique la courbe de déclenchement du disjoncteur.

Cliquez pour agrandir...

D'accord, merci !

Et ça ne pose pas de problèmes qu'il y ait des disjoncteurs ( de A à G ) sur la 1ère ligne, et que le différentiel ne soit que sur la 2ème ligne ?

De mémoire il y a un différentiel à la cave, il a sauté une fois, j'irais voir ses valeurs.

Donc, si je comprends bien, en I, c'est un disjoncteur comme la flopée d'autres " Vynckier", juste qu'il est d'une marque différente?

Il y a une façon de calculer si je n'ai pas trop de disjoncteur en aval de mon différentiel? en nombre comme en " charge " ?

Merci d'avance

Hello,

Comme le mentionnait père-noël, il y a certainement un différentiel 300mA en amont de ce tableau (à la cave proche du compteur GRD?).

En I c'est en effet un disjoncteur d'une autre marque.

Il faudrait ouvrir le tableau pour être certain des branchements mais à priori la 1ère ligne est protégée par un 300mA en amont à la cave et la 2ème ligne est protégée par le 30mA en tête de ligne.

Concernant le nombre de disjoncteurs en aval des différentiels : Vous ne tombez à priori pas sous le coup du dernier RGIE de juin 2023 donc RAS. Pour information, depuis le dernier RGIE, c'est max 8 disjoncteurs par différentiel 30mA.

Concernant la charge en aval des différentiels : En premier lieu, vous pouvez vérifier si le calibre des differentiels (le 300mA et le 30mA) est bien >= à la valeur du disjoncteur du compteur du GRD. Ex : Teco 40A et différentiels 40A.

SamSavageSpeed a dit:

Hello,

Comme le mentionnait père-noël, il y a certainement un différentiel 300mA en amont de ce tableau (à la cave proche du compteur GRD?).

En I c'est en effet un disjoncteur d'une autre marque.

Il faudrait ouvrir le tableau pour être certain des branchements mais à priori la 1ère ligne est protégée par un 300mA en amont à la cave et la 2ème ligne est protégée par le 30mA en tête de ligne.

Concernant le nombre de disjoncteurs en aval des différentiels : Vous ne tombez à priori pas sous le coup du dernier RGIE de juin 2023 donc RAS. Pour information, depuis le dernier RGIE, c'est max 8 disjoncteurs par différentiel 30mA.

Concernant la charge en aval des différentiels : En premier lieu, vous pouvez vérifier si le calibre des differentiels (le 300mA et le 30mA) est bien >= à la valeur du disjoncteur du compteur du GRD. Ex : Teco 40A et différentiels 40A.

Cliquez pour agrandir...

Ok, je vérifierais ça demain ! Merci
