Extracteur Sencys Hygrostatique ne s'arrête pas

Cory · 18 Juillet 2017

Tout dépend du modèle que vous voulez et de la fonction prévues.

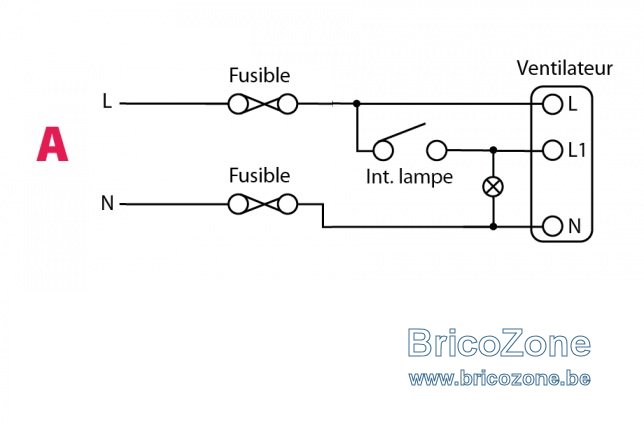

Mais ci-dessous le câblage classique d'un aérateur.

mat03b · 18 Juillet 2017

Petite question toute bête, le fil de terre vert/jaune est-il branché sur le LT? si c'est le cas, déconnecte le simplement

fcmiette · 18 Juillet 2017

Je vais prendre le SR 100 HT

storm · 19 Août 2020

Bonjour
Je viens d'acheter le même extracteur et même problème. Il ne s'arrête pas
J'ai un interrupteur bipolaire
J'ai câblé comme indiqué sur le schéma en première page. C'est à dire
L et N directement sur les bornes L et N de l'extracteur sans passer par le bipolaire
Un fil qui part de l'interrupteur (borne 2 d'un Niko Classic côté phase) sur LT de l'extracteur.
Le ventilateur tourne en permanence (plus de 30 min avec minuteur au minimum) avec l'interrupteur ouvert et la petite l'ample témoin s'allume faiblement.

Lorsque je ferme l'interrupteur, la lampe témoin s'allume normalemente, le ventilateur continue de tourner et les spots de la salle de bain s'allument correctement

J'ai essayé en inversant L et LT. L'extracteur s'éteint directement (avec minuterie au milieu de la gamme et hydrostat 60%) lorsque j'ouvre l'interrupteur et la lampe témoin reste allumée correctement en permanence. Les spots fonctionnent normalement aussi

flashman · 19 Août 2020

Refaire le branchement comme il faut, et, mettre l'hygrostat à fond.

C'est normal que ça tourne si 60%.

storm · 19 Août 2020

Je l'ai fait aussi. J'ai oublié de le préciser
Et ce qui me paraît bizarre, c'est la lampe témoin qui reste faiblement allumée avec le branchement d'origine

De plus, la tempo devrait quand même arrêter l'extracteur, non?

nico253 · 19 Août 2020

J'ai monté un truc pareil il y a pas longtemps (sans le déclenchement par humidité ...)
je suppose que c'est avec tempo? Ce qui m'étonne, c'est déjà de voir que 3 fils (avec terre), alors qu'il faut 3 fils de courant (L +N en direct, genre repiquage d'une prise) et ensuite un autre que la terre pour le transport du signal de la lampe (en gros, un des deux APRES votre bipolaire).
M'enfin, ça peut marcher en utilisant la terre comme fil conducteur, même si ça va faire péter les plombs à certains

(et je comprends)

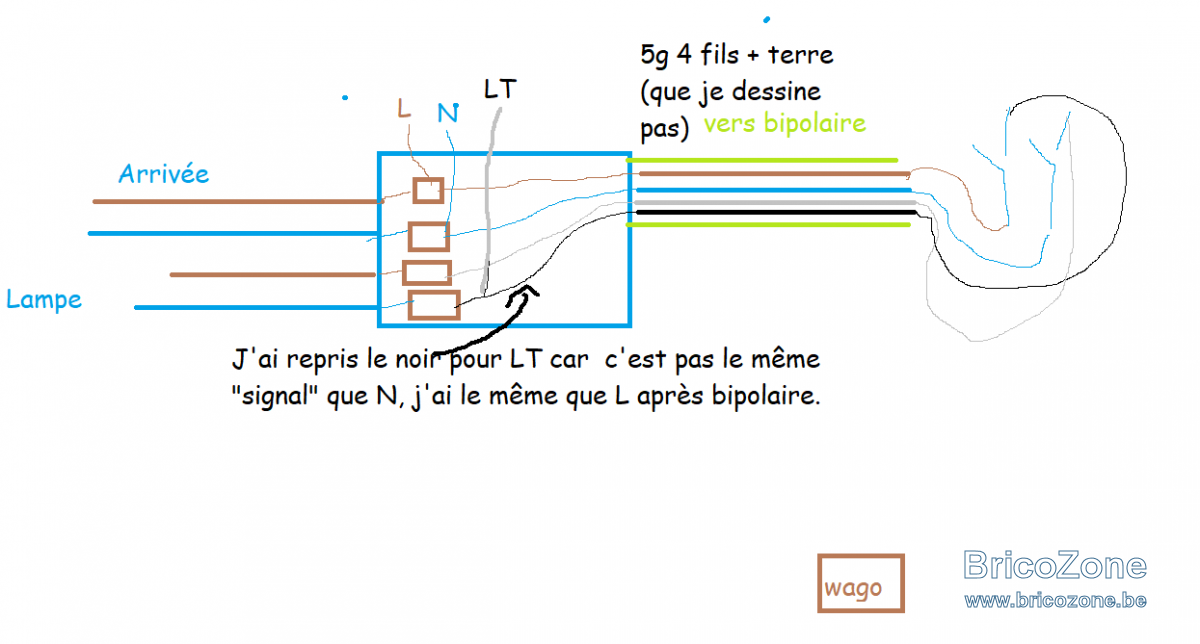

Perso, je vous donne ce que j'ai fait, ça aidera peut-être.

j'ai ouvert la boite de dérivation, j'ai repiqué le brun et le bleu sur l'arrivée général (toujours sous tension, sans coupure par interrupteur) et j'ai repiqué mon gris (j'ai pris un 4g brun bleu gris terre) sur le RETOUR de mon bipolaire sur la borne LT.
Deux problèmes possibles auquel j'ai bien fait attention :
- bien reprendre le signal RETOUR du bipolaire (en gros, pas le repiqué avant, car le signal serait constant et donc ça s'éteindrait jamais)
- bien choisir lequel des deux fils je reprends en retour. En gros ne pas reprendre la continuité de celui que j'ai pris pour mettre sur le N (sinon, ça ferait 3N je crois ...)

Je n'ai pas tout lu, j'espère ne pas dire de bêtise ou parler pour rien. Je donne simplement ce que j'ai fait vu le premier poste

ps : j'ai aussi voulu prendre avec l'humidité ... le vendeur m'a dit : "mouai, j'en ai un ça s'allume tout le temps ce truc, trop difficile à régler

".

storm · 19 Août 2020

C'est peut être à cause de l'hydrostat alors
Sinon, mon câblage est bon (j'ai un 4G aussi. 3 fils + terre qui ne serre pas car l'appareil est un classe 2)

J'avais dans l'esprit que la tempo coupait l'hydrostat mais apparemment, d'après ce que je lis, ce n'est pas le cas. Ce sont 2 choses différentes.

Ben retour au magasin, demain

Merci.

nico253 · 19 Août 2020

storm a dit:
C'est peut être à cause de l'hydrostat alors
Sinon, mon câblage est bon (j'ai un 4G aussi. 3 fils + terre qui ne serre pas car l'appareil est un classe 2)

J'avais dans l'esprit que la tempo coupait l'hydrostat mais apparemment, d'après ce que je lis, ce n'est pas le cas. Ce sont 2 choses différentes.

Ben retour au magasin, demain

Merci.

ha bon, j'ai cru en voir que 3 arrivés dans le ventilo, désolé

.

d'après moi, sans connaitre, l'hydro se mets en route quand il veut (quand le taux dépasse le niveau paramétré)

EDIT: m'étant basé sur le premier poste, j'ai vu :

"Aucun schéma de montage n'est fourni, à part sur l'extracteur lui même. Voir la photo jointe. Trois connexions marquées "L", "LT" et "N". Je comprends que "L" = phase, "N" = Neutre. Pas sûr de ce à quoi correspond "LT". Il ne devrait pas y avoir de terre sur un extracteur."
et je vois bien un 3g sur la première image

Peut-être changé depuis

Cory · 19 Août 2020

La logique est bonne, si le taux d'humidité dépasse le réglage de l'hygrostat celui-ci prend la commande.
LT est la phase de Temporisation.
Lors de l'allumage de l'éclairage une tension est envoyée sur LT qui arme la temporisation et lors de l'extinction la temporisation démarre sur la durée préréglée.

nico253 · 19 Août 2020

Cory a dit:
La logique est bonne, si le taux d'humidité dépasse le réglage de l'hygrostat celui-ci prend la commande.
LT est la phase de Temporisation.
Lors de l'allumage de l'éclairage une tension est envoyée sur LT qui arme la temporisation et lors de l'extinction la temporisation démarre sur la durée préréglée.

Pour reprendre sa question je crois, vu que je me le demande aussi.
L'hydro se base sur la tempo pour la durée ou sur le taux actuel?
Genre réglé à 60%, il se met en route à 60% jusqu'à un taux de genre 50% ou se base sur la tempo en espérant que ça suffise quitte à redémarrer après?

Cory · 19 Août 2020

L’hygrostat prend l'avantage sur la temporisation et fonctionnera jusqu'à atteindre le taux préréglé ceci peut importe la temporisation.
Si après la temporisation le taux préréglé n'est pas atteint l'aérateur continuera à fonctionner.

nico253 · 19 Août 2020

Cory a dit:
L’hygrostat prend l'avantage sur la temporisation et fonctionnera jusqu'à atteindre le taux préréglé ceci peut importe la temporisation.
Si après la temporisation le taux préréglé n'est pas atteint l'aérateur continuera à fonctionner.

Merci pour l'info

flashman · 19 Août 2020

Et c'est l'inverse, c'est si ça dépasse 60% qu'il se met en route, pour revenir à 60%...
Si il pleut, qu'il fait nuageux ou orageux, que le taux d'humidité dans l'air est de 90% (ce qui est normal quand il pleut), il ne se coupera pas avant d'être redescendu à 60% (pour ça que 60%, c'est trop peu, il va tourner quasi non-stop...).

Les %, c'est le taux d'humidité dans l'air.

60% pour peu que ce ne soit pas aéré et qu'on est dans une vieille maison, il va tourner tout le temps.

Cory · 19 Août 2020

Ce qui confirme ce que je dit.
"L’hygrostat prend l'avantage sur la temporisation et fonctionnera jusqu'à atteindre le taux préréglé ceci peut importe la temporisation.
Si après la temporisation le taux préréglé n'est pas atteint l'aérateur continuera à fonctionner."

flashman · 19 Août 2020

Oui oui. Je soulignais juste son erreur...

Cory · 19 Août 2020

Peut importe la manière de l'expliquer, le principal est de savoir que c'est l'hygrostat qui est le maitre

nico253 · 19 Août 2020

flashman a dit:
Oui oui. Je soulignais juste son erreur...

Merci pour le complément.

Ne vous battez pas

Cory · 19 Août 2020

nico253 · 19 Août 2020

Cory a dit:
Peut importe la manière de l'expliquer, le principal est de savoir que c'est l'hygrostat qui est le maitre

c'est marrant, c'est le même principe pour le gouvernement chez nous
