Extracteur d'humidité connections (sencys 7w silencieux 100mm)

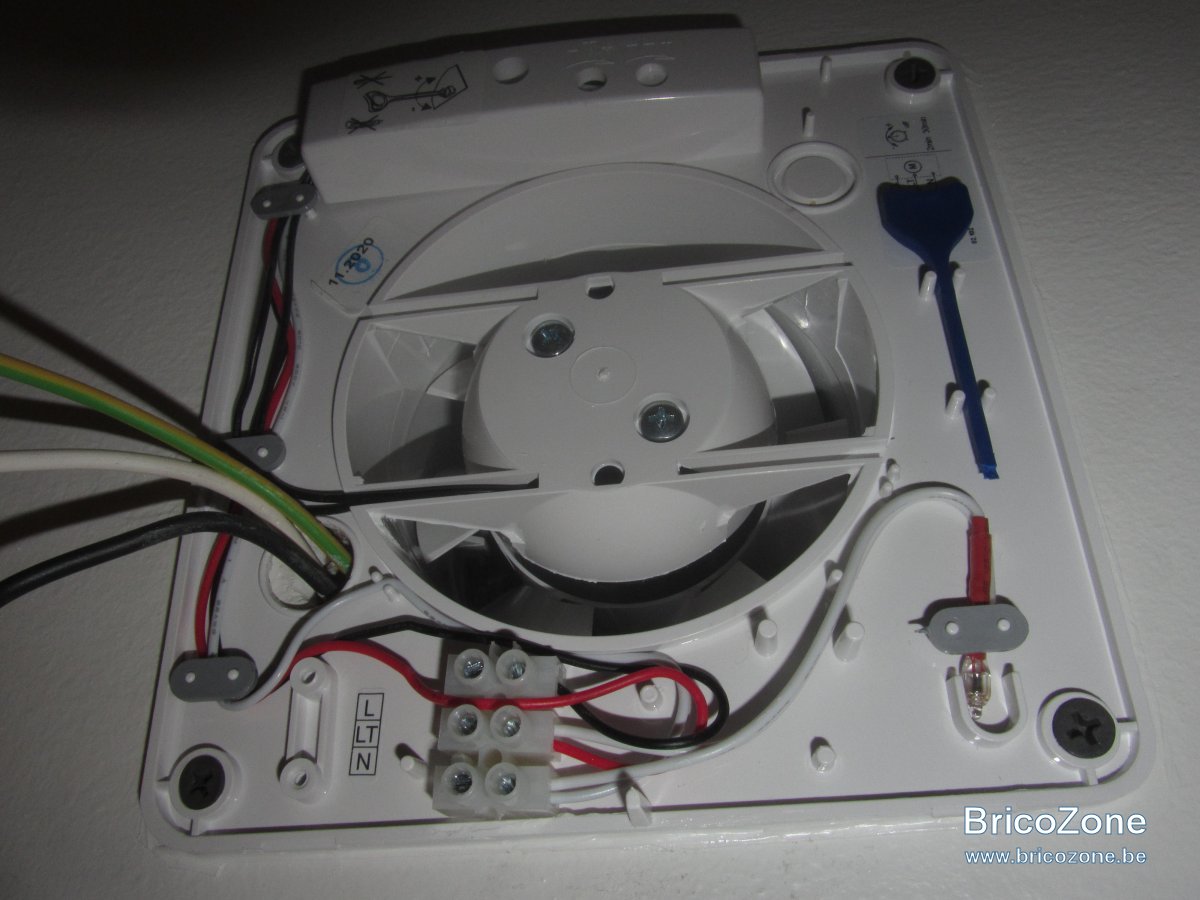

Bonjour, ci-attaché une photo: extracteur d'humidité 7w , silencieux , pour salle de bain (ref 5594713): connecté à un interrupteur bipolaire: je n'arrive pas à le faire marcher. Quels fils dois-je mettre où? - Merci pour votre aide.
- au niveau de mon interrupteur j'ai :
- un fil rouge qui va dans "L1"
- un fil bleu qui va dans "L2"
- un fil blanc qui va dans le "1"
- un fil noir qui va dans le "2"
- ai niveau de l'extracteur j'ai comme arrivée:
- un fil noir,
- un fil blanc,
- et un fil de terre
- l'extracteur :
- possède une minuterie, mais pas de détecteur d'humidité;
- possède une mini led (information d'allumage)
- il y a 3 sucres reliés comme suit:
- une sortie L (fil noir qui va vers le bloc central)
- une sortie LT (un fil rouge qui va vers le bloc central ; et un fil blanc qui va vers la mini led)
- une sortie N (un fil blanc qui va vers la mini led ; et un autre fil blanc qui va vers le bloc central)
Où dois-je mettre mon noir et mon blanc?, j'ai déjà essayé plusieurs combinaisons, mais ça ne semble pas marcher ((ça a marché 4 secondes quand j'avais mis le noir dans le N et le blanc dans le L, mais je pense que c'était à cause du vent extérieur que ça tournait (car même fusible débranché parfois ça tourne à cause du vent) . Autre essai: quand je mets le noir dans le N et le blanc dans le LT seulement la petite led fonctionne)
Est-ce que je devrait dédouble mon fil blanc avec un wago pour qu'il aille dans le LT et dans le L à la fois?)
C'est du matériel assez cher (67 euro) alors j'ose espérer que ce n'est pas déjà une panne...)
Merci pour votre aide

oups.. OK! Supertoto!! Plusieurs autres questions:

1. il n'est alors fait que pour être branché à l'interrupteur qui commande la lampe?! Moi j'ai un interrupteur juste pour cet extracteur..
2. Si j'ajoute un fil à mon interrupteur de lampe, ou dois-je placer ce fil supplémentaire: dans le 1 ou le 2 de l'interrupteur bipolaire?
3. Et au niveau de l'extracteur: ce fil serait à mettre dans le LT?

(je pense pas que ce soit possible avec l'installation actuelle...).
Si pas possible d'ajouter un fil et connecter à l'interrupteur qui commande la lampe: je devrais utiliser juste l'interrupteur qui sert à cet extracteur:

• Quel genre d'extracteur je devrais acheter pour que ça marche avec un interrupteur à part? : il me semple que ce n'est possible d'ajouter un fil que dans le tube qui va vers l'extracteur) -
• et aussi: que veut dire "temporisateur"?) -

Ni la boite ni la notice n'expliquent quoi que ce soit, heureusement que vous me donnez ces infos!!
Merci pour votre temps avec mes questions supplémentaires aussi!!

Ben non... Suffit de faire un pontage entre L et LT si on veut mettre un interrupteur séparé de la lampe...

supertoto a dit:

Pas avec le sensys, si l'électronique n'est pas alimentée en permanence il ne démarre pas a la mise sous tension

Cliquez pour agrandir...

OK... donc si je comprends bien, parce que c'est un de marque sencys , je ne pourrais pas le brancher sur un interrupteur à part , car "avec temporisateur" veut dire "minuterie qui s'enclenche à l'arrêt de l'interrupteur" et doit être obligatoirement branché à un interrupteur de lampe?.....
Mais quand même: j'ai un interrupteur spécifique pout cet extracteur: et j'ai encore besoin de vos précisions: si j'ajoutais un fil à cet extracteur (mettons un mauve) et que je le brancherais dans le LT , est-ce que ça fonctionnerait, ou bien est-ce que ça ne fonctionnerait toujours pas lorsque j'appuierais sur l'interrupteur réservé à cet extracteur?
(pour le moment l'installation est: un interrupteur pour la lampe et un interrupteur pour l'extracteur)

Oui ajouter un fil et ponter la phase avant l'interrupteur.

Neutre au N
Pontage au L
"Sortie" interrupteur au LT

Ben oui... Sinon, on tire un fil, et, suffit de mettre la minuterie au minimum, c'est tout...

Merci à tous je vais essayer quelques trucs ce WE et je revendrai dire quoi! Un tout grand merci déjà!! ((j'essayerai un pontage et j'essaierai sans doute de tirer un nouveau fil ensuite (en tirant 2 fils à l'aide d'une épissure que je vai monter sur un des trois fils existants pour l'utiliser comme tire-fil))

De toute façon, si ça ne va pas, tu raccordes simplement le ventilo en direct...

Bonjour, voilà comme promis ces que j'ai fait ce WE et résultats. Je précise que j'ai une lampe à part (et son interrupteur à part) , et donc l'extracteur avec son interrupteur personnel. Mais donc mon interrupteur d'extracteur est juste au-dessus de celui de la lampe de qui il reçoit le courant. J'ai d'abord essayé: un pontage au niveau de l'extracteur lui-même: mon blanc je l'ai dé-doublé en 2 grâce à un sucre, et j'ai mi chaque petit bout dans les trous qui me restait : un dans le LT et un dans le L (le N étant déjà pris par mon noir), mais, avec ce système l'extracteur s'éteignait lorsque je baissais l'interrupteur. Alors j'ai essayé autre chose: j'ai voulu tirer un autre fil, mais puis j'ai pris l'astuce suivante: comme j'avais tiré un fil de terre avec mon noir et mon blanc qui ne me sert à rien, j'ai enroulé de toile isolante mauve les extrémités visibles de ce fil de terre pour en faire "un fil mauve". J'ai mis ce mauve dans le LT (tandis que le noir était toujours dans le N), et le blanc je l'ai mis dans le L. - Du côté de mon interrupteur bipolaire, j'ai mis: le rouge et le blanc dans le L1 , le bleu et le noir dans le L2 et mon "nouveau mauve" dans le 1. Le 2 restant sans rien. Avec cette combinaison l'extracteur continue le nombre de minutes programmées lorsque je le coupe. Encore merci pour vos toutes vos suggestions et conseils!

Si on fait ces choses là, normalement, on évite de le dire......... C'est interdit d'utiliser un fil de terre comme conducteur actif (même en le camouflant).

oui mais j'ai tiré ce fil de terre en excès, et il ne sert à rien, donc est-ce que ça fait un vraiment un problème?

alors je vais retrier des fils...! Merci!
