[Facile ou pas ?]Nouvelle chaudière sur ancienne installation

Bonjour,
J’ai une chaudière neuve que je souhaite raccorder à mon ancienne installation en galva.


Je cherche la meilleure façon de faire le raccordement avec le matériel adapté.

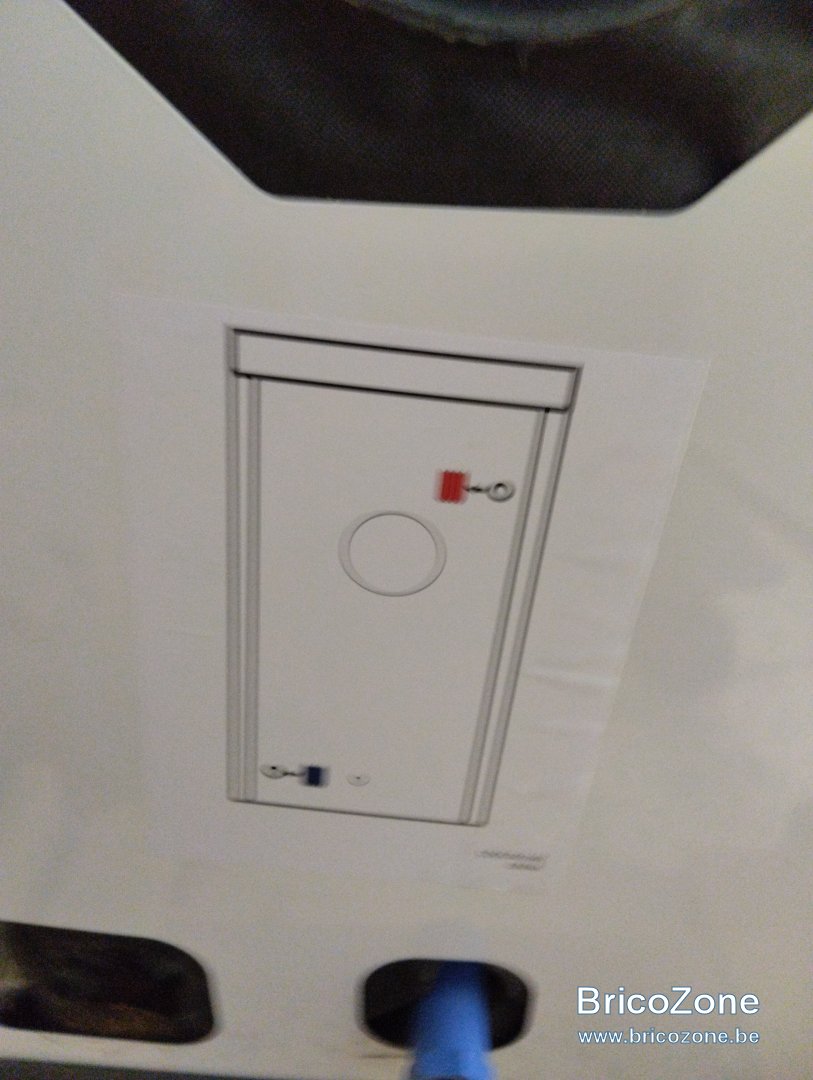

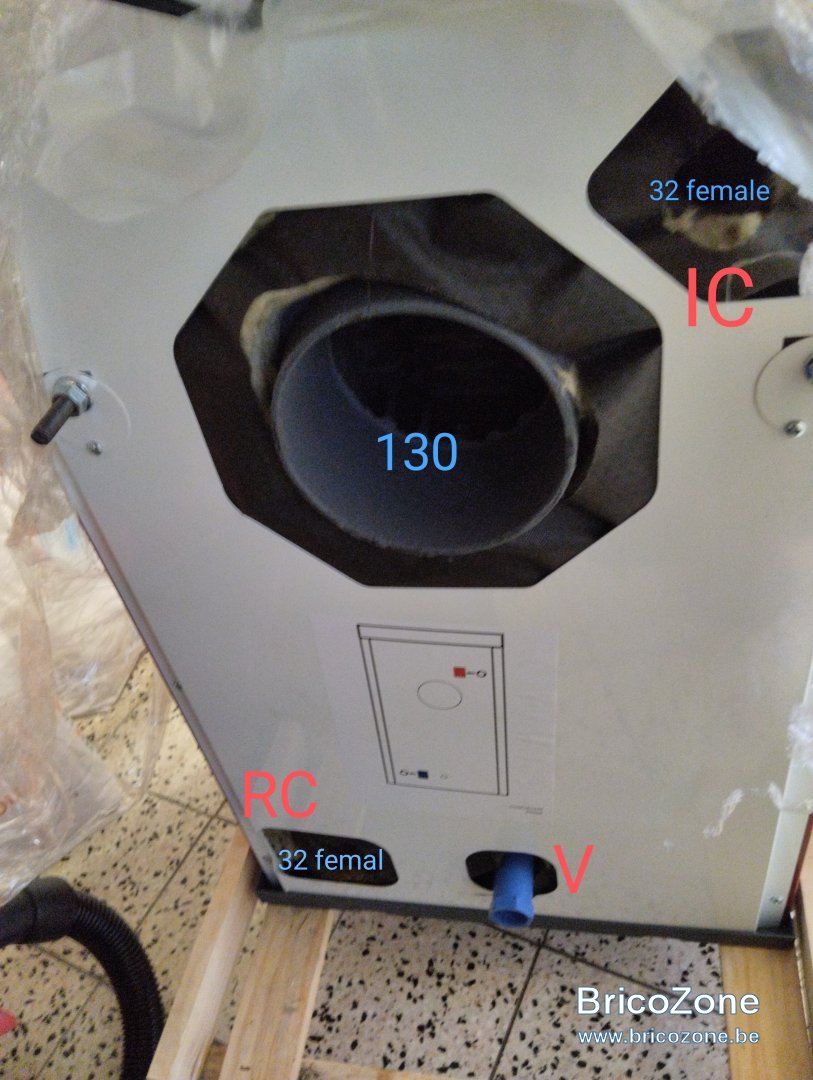

Je souhaite boucher l’entrée IC de la chaudière.


Ensuite, je veux raccorder le RC en galva, qui est déjà connecté à un ancien circulateur, vers un vase d’expansion disposant en parallèle :
d’une robinetterie pour la mise en pression,
du retour chauffage,
et de l’arrivée d’eau (appoint), le tout sur le même circuit.


Enfin, je souhaite brancher la sortie V (en 1/2") pour envoyer l’eau chaude vers le circuit de chauffage.

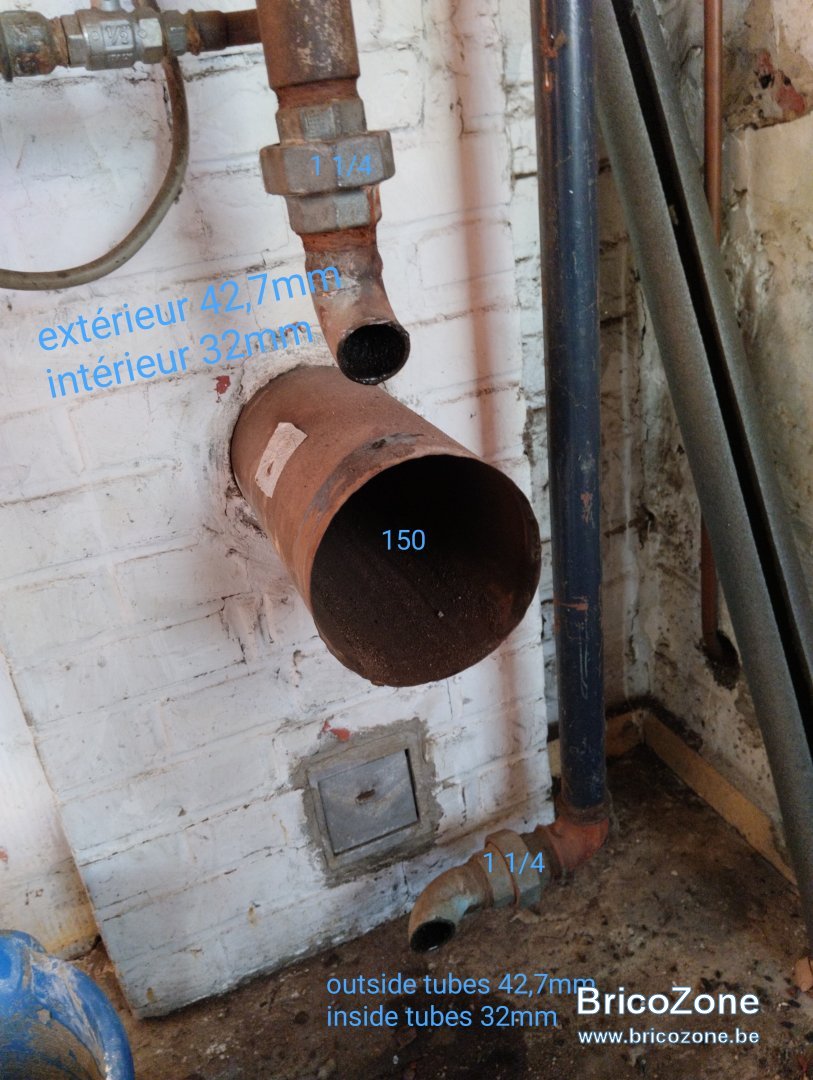

Concernant l aération le tube sortant du mur fait 150-153

Celle de la chaudière semble faire 130-135 intérieur et un peu davantage en extérieur,il faudra un manchon spécial ?

Merci pour vos retours

Salut ! On ne nous dîîîîîît pâââââââs touuuuuut !
Marque et modèle de cette nouvelle chaudière= ...?...Puissance =.. ? ..
Est-elle à Condensation ou pas ?
Qu'appelles-tu " IC " ?
Marque et puissance de l'ancienne chaudière que l'on devine au mazout ..?...
Normalement, une chaudière se place sur un socle que l'on peut confectionner au moyen de vieilles dalles de ciment que l'on casse en 2 et que l'on empile sous les 4 pieds de l'appareil pour aligner la sortie/fumées avec la cheminée .
Puis on ajuste le départ et le retour eau circuit primaire chauffage en gardant le vase d'expansion et la soupape de sécurité 3bars près de la chaudière.
Pour la buse de cheminée, tu enlèves l'ancienne pour la remplacer par une au Ø de 130.
Si chaudière à Condensation, bien évidemment que le conduit de fumée sera tubé adéquatement : les instructions sont données par le fabricant.
Bon travail ! Ciao.

Bonjour,

Le V, correspond à l'emplacement du robinet de vidange en 1/2...

Vos deux autres tuyaux se raccordent sur IC et RC...

Vous retirez la buse de 150... Vous placez la chaudière devant la cheminée et vous repérez où casser pour le passage de la buse de 130mm, vous rebouchez au mortier et brique l'ancien trou... Et sceller la nouvelle buse au mortier...

Oni a dit:

Je cherche la meilleure façon de faire le raccordement de cette chaudière avec le matériel adapté

Cliquez pour agrandir...

. .
x) Je souhaite boucher l’entrée IC de la chaudière.

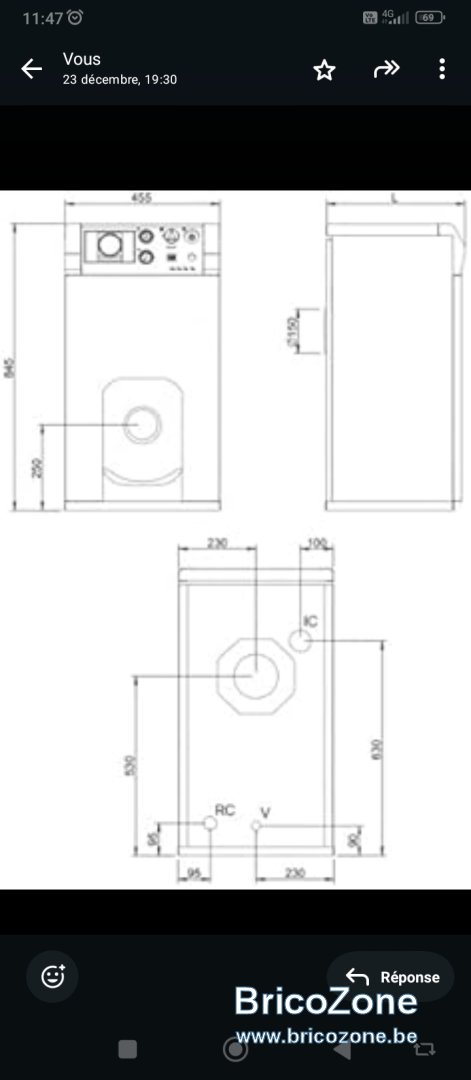

R: Stop, stop ! L'IC est la sortie "Départ Chauffage " que sur les catalogues en français j'aurais indiqué par "DC" tout simplement. Le " I " viendrait de l'italien ou l'espagnol ou ...?.... D'où la demande que la marque de la chaudière !
Donc, cette OUÏE, tu t'INTERDIRAS de la boucher mais tu y raccorderas le tuyau de départ chauffage en repartant du raccord Union 3 pièces situé au dessus de la vieille buse .


xx) Ensuite, je veux raccorder le RC en galva, qui est déjà connecté à un ancien circulateur, vers un vase d’expansion disposant en parallèle :
d’une robinetterie pour la mise en pression,
du retour chauffage,
et de l’arrivée d’eau (appoint), le tout sur le même circuit.

R: Le "RC" , par contre, signifie bien "Retour Chauffage" en français !
Bien sûr que tu y raccorderas le tuyau de retour/chauffage en repartant de son raccord Union 3 pièces au bas. Les tuyaux de chauffage " bleu de Meuse " ( devenus "tuyaux rouges " depuis qu'ils doivent être protégés contre l'oxydation en arrivant chez les fournisseurs ) se disquent et se filètent là où l'on veut.

Comme tu ne disposes probablement ni d'un banc, ni d'une filière adhoc, tu repartiras de plus haut aux premiers raccords disponibles en utilisant du tuyau " multiskin " pour lequel tu trouves des accessoires préfiletés d'un côté et aux mesures du Ø du tuyau retenu à sertir par serrage ou pince .
Beaucoup plus souple à manipuler ! donc, tu oublies tuyau d'acier bleu ou galva !


xxx) Enfin, je souhaite brancher la sortie V (en 1/2") pour envoyer l’eau chaude vers le circuit de chauffage.
R: Stop stop stop !! Comme l'a souligné plus haut @Infinity175, cette sortie basse sur la chaudière sert au robinet de vidange !!! C'est tout ! Via un té, on peut éventuellement y raccorder un vase d'expansion et une vanne de remplissage, etc....Mais tu as déjà tout cela ailleurs.


IV) Concernant l'aération le tube sortant du mur fait 150-153.
Celle de la chaudière semble faire 130-135 intérieur et un peu davantage en extérieur, il faudra un manchon spécial ? Merci pour vos retours.
R: Il ne s'agit pas d'un tuyau d'aération, mais d'une buse d'évacuation des fumées vers la cheminée !!!
Les accessoires adhoc se trouvent chez les fournisseurs en matériel de chauffage. Avant de t'y rendre, tu liras d'abord bien les instructions /fabricant !

Et pour ne pas commettre d'erreurs, tu te feras au moins aider par un bon bricoleur n'ayant pas deux mains gauches si ce n'est pas un bon installateur !!
Bon travail ! Ciao.
ps: j'insiste toujours pour déposer une chaudière/sol suffisamment haut sur un socle ou sur des pieds au dessus du sol comme dit plus haut !

Oui effectivement, en m’informant, c’était bien votre conclusion qui était la bonne.
J’arrive de mon circulateur, je repars avec un multiskin vers un robinet en laiton vers RC qui alimente par la même occasion le retour et la mise en pression
L’IC est bien la sortie chauffage eau chaude.
Et le V correspond à la vidange.
Concernant le circulateur, il faut le brancher directement sur les bornes 4 et 5 de l’alimentation?

Oni a dit:

Oui effectivement, en m’informant, c’était bien votre conclusion qui était la bonne.
J’arrive de mon circulateur, je repars avec un multiskin vers un robinet en laiton vers RC qui alimente par la même occasion le retour et la mise en pression
L’IC est bien la sortie chauffage eau chaude.
Et le V correspond à la vidange.
Concernant le circulateur, il faut le brancher directement sur les bornes 4 et 5 de l’alimentation?

Cliquez pour agrandir...

Salut ! Que veux-tu que l'on te réponde ? On ne connaît même pas la marque , etc... de ta chaudière ni n'en n'avons les schémas électriques, etc.....
Nous n'avons pas reçu la réponse au poste #2 ! . Un effort, stp ! Merci ! Ciao.
