Installation nouvelle chaudière Bosch

  • Forum Plomberie - Chauffage
  • Auteur du sujet Auteur du sujet Farmhouse
  • Date de début Date de début
  • #21
La pente est créée par le coude
Et il faut que les condensats reviennent donc on ne pose pas à l'horizontale
Faiut à minima savoir faire la mesure des fumée donc savoir dévisser les bouchons

  • #22
Salut ! Que ce soit en sortie latérale après coude ou en sortie/plafond dans un conduit vertical jusqu'en toiture, tout ce qui est dans le " local technique "doit être en métal " acier " ou "inox" et PAS en alu ni en plastic.
Je me demande aussi si la partie visible n'est pas limitée à 1m maximum * . :eek:
Comme dit plus haut par neuneu, l'important est aussi d'avoir accès aux embouts bouchonnés permettant d'introduire les instruments de test tirage, aspiration et tests de combustion. Le bon sens , quoi. :p
* A vérifier.

  • #23
Salut merci pour l'info :) mais ce n'est pas clair pour moi car pas de distance,
La sortie est horizontale vers l'extérieur 30 cm visible car directement sur le mur extérieur, l'appareil est installé dans une cave semi-enterrée, la cave fait 1,90 m de haut.
Chose qui me fait peur :"qui est dans le " local technique "doit être en métal " acier " ou "inox" et PAS en alu ni en plastic." Je n'ai rien à ce propos dans aucune réglementation, je suis passé à côté ?


Du coup pour ne pas mettre la chaudière sur le sol, je voulais la mettre la plus haut possible mais du coup le haut du conduit 60/100 arrivait à la limite de la hauteur dans cette situation, il y a 25 cm entre le haut de la chaudière et le plafond. Je peux laisser 15 cm de plus mais la chaudière devient très basse en hauteur.
Qu'en pensez-vous ?

  • #24
Je pense que tu te casses la tête, tu tapes le coude le plus haut et ça sera ok les prise de pression sont en façade sur ton réducteur en principe
je me tracasserait plus de l'extérieur et ou va arriver ce conduit puisque t'en en cave semi-enterrée il sera pas loin du sol ?

  • #25
Merci Neuneu, Ok top,

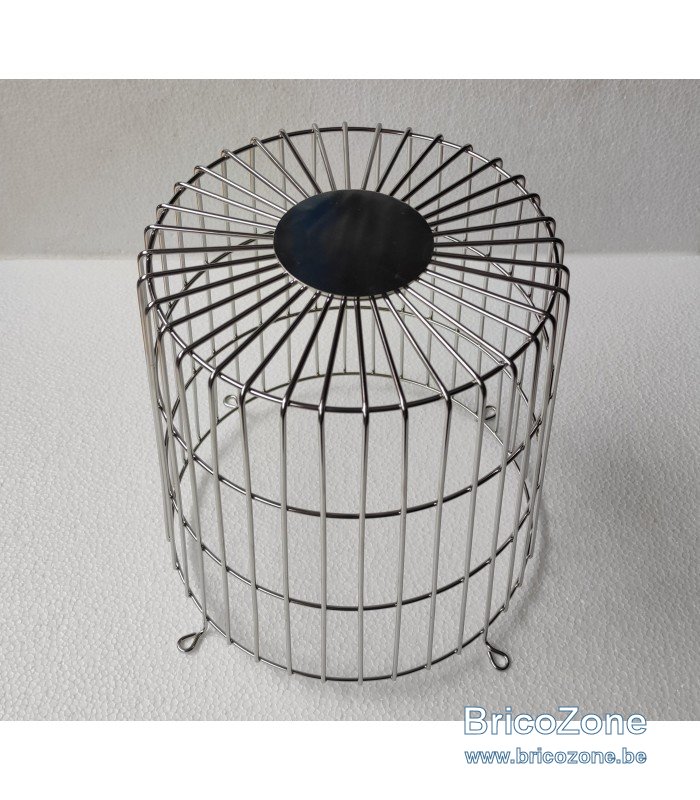

La sortie extérieure sera à + 50 cm du sol(1,12m en prenant le bas la sortie des fumées) et j'ai prévu ça :

Dernière édition:
  • #26
Salut ! Normalement , toute évacuation de fumées d'une chaudière via tuyau "concentrique/ ventouse " doit se faire à minimum 1,8m du sol à l'extérieur.
Normalement aussi " jamais en façade "côté rue " .

Des distances minimales par rapport aux fenêtres, velux, à une prise d'air ( ventilation forcée, par exemple,) gouttière, etc etc seront aussi à respecter. Par rapport aux voisins aussi !

En page 68 et suivantes de ce document-ci -> ICI <- , tous les cas de figures avec distances minimales à respecter sont expliquées et illustrés via schémas.
Y a "plus qu'à " !
L'idée de la grille de protection contre tout dommage extérieur et protection des personnes qui s'aventureraient trop près de cette cheminée est bien de mise dans ton cas de figure. Ciao. ;):)

  • #27
Salut,

Je me suis basé sur ce même document pour faire mes choix :-),

J'ai tout respecté sauf effectivement cette distance de 1,8 m mais j'ai vu qu'il était accepté/admis à 50 cm du sol, avec protection mécanique, ce qui était le plus simple dans mon cas, pour le reste j'ai intégralement respecté le document Vincotte, distance eau pluviale, fenêtre etc.

Merci !

  • #28
Salut ! Il a toujours été accepté des sorties d'appareils au gaz depuis plus de 60 ans lorsque par exemple certaines classes d'école en pavillons préfab. étaient chauffées au moyen de convecteurs adossés à la parois sous une fenêtre.
La grande différence cependant est qu'aujourd'hui, les cheminées sont à tirage forcé ! La "fumée " est projetée beaucoup plus loin à l'horizontale. D'autres contraintes de sécurité se présentent donc ! Ciao. ;):)

édité pour correction orthographique.

Dernière édition:
  • #29
Et hop, une pirouette comme d’habitude…

bref, oui, 50cm min mais avec une protection mecanique. Pour autant qu’on respect bien les distances et qu’on n’est pas sur un mur mitoyen

  • #31
Poste très intéressant :cool:

  • #32
Bonjour,

Chaudière installée au mur, cheminée raccordée,
Je m'attaque aux collecteurs, j'ai remarqué qu'un accessoire de bypass était parfois mis, j'ai deux configuration possible et je suis perdu sur ce que je dois mettre :

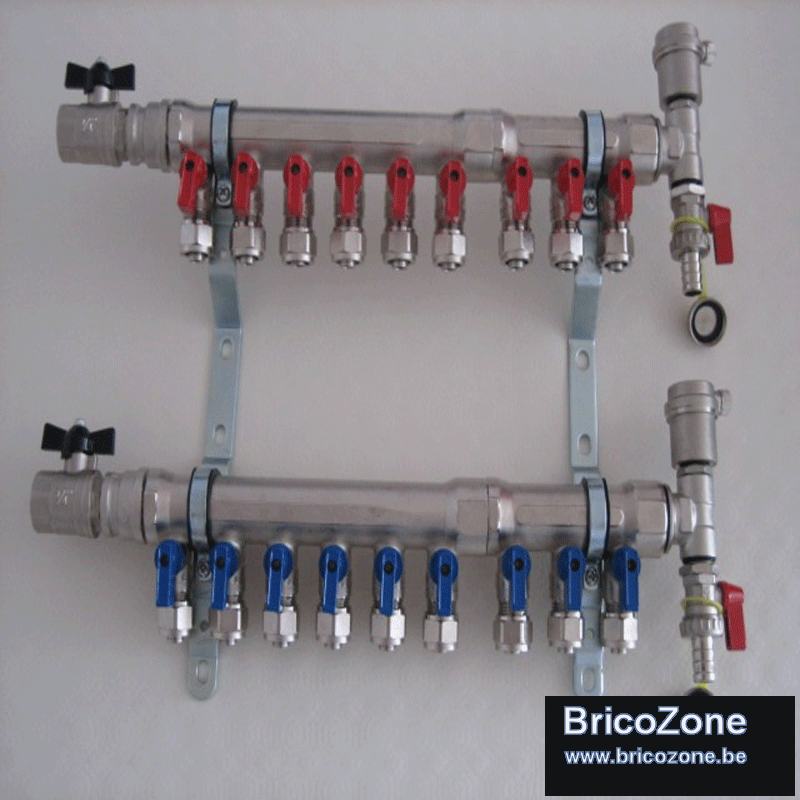

Soit la version avec purgeur mais sans by pass, ou alors je ne le vois pas ?

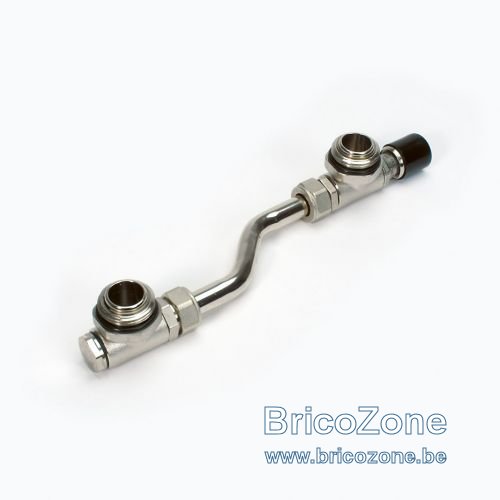

Soit la version où les deux collecteurs sont reliés par un bypass :



Que faut-il placer de préférence ? et surtout pourquoi ? :-)

Merci

  • #33
quel type de chauffage ?
Sol il faut une vanne mitigeuse alors
le bypass sert si tu as un chauffage classique et qu'il y a possibilité de mettre toutes les vannes en position fermée, pour éviter ceci, je laisse toujours des radiateurs sans vannes

  • #34
Pardon chauffage radiateur classique

  • #35
c'est expliqué....
imagine que tous les radiateurs sont fermés, le circulateur ne saura plus faire "tourner" l'eau dans le circuit

  • #36
Répondu trop vite et oubli de scrollé pardon neuneu,

Un immense merci c'est clair pour moi !

  • #37
Attention que sur la première photo le collecteur est monté à l'envers.
On met le plus haut contre le mur et le plus bas écarté pour faire passer les conduites derrière...
;)

  • #38
En effet juste une photo d’internet heureusement

en plus chez moi les tuyaux viennent du plafond du coup faut tout inverser

  • #39
neuneu a dit:
c'est expliqué....
imagine que tous les radiateurs sont fermés, le circulateur ne saura plus faire "tourner" l'eau dans le circuit
Cliquez pour agrandir...
Avec les circulateurs électronique, pas de by-pass. Il risque de pas moduler

  • #40
Salut ! Cela est la bonne occasion de souligner ou de rappeler que, dès lors que l'on a affaire à un circulateur moderne électronique bien réglé en position " modulante " et bien adapté à l'installation/ radiateurs, Ouiiiiii, on n'hésite pas (plus) à d'office installer des vannes Thermostatisées partout. :eek:

Et que le bi-pass n'est plus de mise puisque ce type de circulateur ajuste en permanence et automatiquement son débit à la perte de charge qu'il rencontre sur les circuits et que les vannes plus ou moins ouvertes influencent en se fermant progressivement à mesure que le confort est atteint dans chaque pièce chauffée ( par l'apport solaire ou humain ou ...parasite ( cuisson en cuisine, séchoir à recyclage, LV ou LL, etc.... ).Hum !

CQFD , n'en déplaise à beaucoup de "pros " qui n'ont encore rien compris et qui chantent qu'il ne faut pas mettre de têtes thermostatiques dans la pièce-témoin où se situe soit le ThAmb, soit la Sonde à distance réglable. Na ! :laughing: Ciao. ;):)

ps: édité pour corriger une tournure de phrase dont il fallait deviner le sens... sans son verbe ! Hum ! :blush:

Dernière édition:
