Faire des trous réguliers et précis de 20mm dans planche en bois

vanma;525392 a dit:

Et si on reprend mes chiffres

(10-8) / 2 = 1 mm de chaque coté, non ?

Cliquez pour agrandir...

Oui... mais non !! ;-)

Premièrement si la fraise a un diamètre de 8 mm, le guide ne fera jamais 10mm ext. puisque tu as oublié l'épaisseur du métal !!

Secondement: la valeur obtenue donne l'écart entre le diamètre du trou à réaliser et le diamètre du gabarit, pas l'espace entre la fraise et le guide !!

Carbu;526024 a dit:

Oui... mais non !! ;-)

Premièrement si la fraise a un diamètre de 8 mm, le guide ne fera jamais 10mm ext. puisque tu as oublié l'épaisseur du métal !!

Secondement: la valeur obtenue donne l'écart entre le diamètre du trou à réaliser et le diamètre du gabarit, pas l'espace entre la fraise et le guide !!

Cliquez pour agrandir...

J'ai précisé dans mon message que "on faisait comme si elle passe"
plus loin, je précise que pour percer à 20, il faudra une bague de minimum 21 mm intérieur.


1 mm c'est bien l'écart entre le guide (= le bord externe de la bague de copiage) et le bord externe de la fraise.

L'écart entre les deux diamètres, c'est 2 mm (10-8)


Soit, je pense que nous parlons bien de la même chose, mais nous n'utilisons pas les mêmes mots ... C'est vrai aussi que d'expliquer l'utilisation d'un gabarit de perçage via un forum, c'est pas gagner ...

:cryx: j'abandonne !!!

Carbu;526078 a dit:

:cryx: j'abandonne !!!

Cliquez pour agrandir...

C'est ce que je voulais écrire le message précédent.

Le principal, c'est que nous savons utiliser nos belles Festool OF

Bha et la solution de Rabot! Défonceuse, mèche de 20 mm avec point de centrage! c'est pil-poil pour ce que tu veux faire! t'est tout de même pas à 1 mm pour ce type de travail! Moi c'est ce que je compte faire...


14/02/2012 :-'

Bonjour, je ne sais pas si le sujet est toujours d'actualité mais il peut servir à d'autres.
Je débarque et suis nouveau sur ce forum mais j'ai quelques explications et précision à apporter.

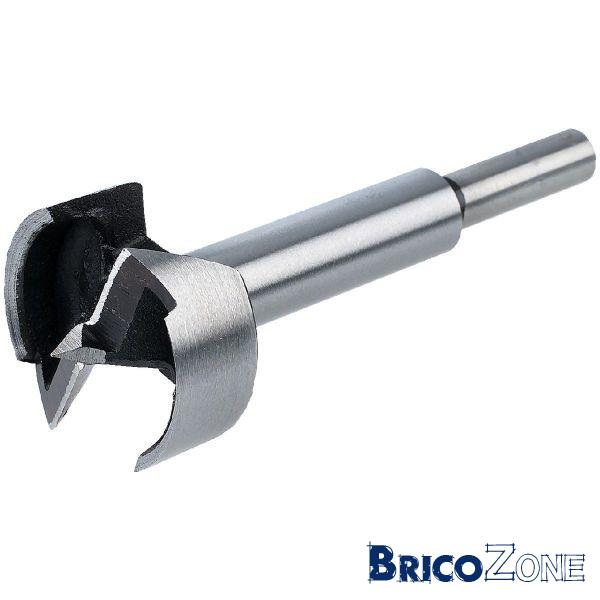

Pour une perceuse il est préférable d'utiliser des forets de type "FORTNER"


avec toute petite pointe de centrage et bien plus précis que les foret à boit plats.

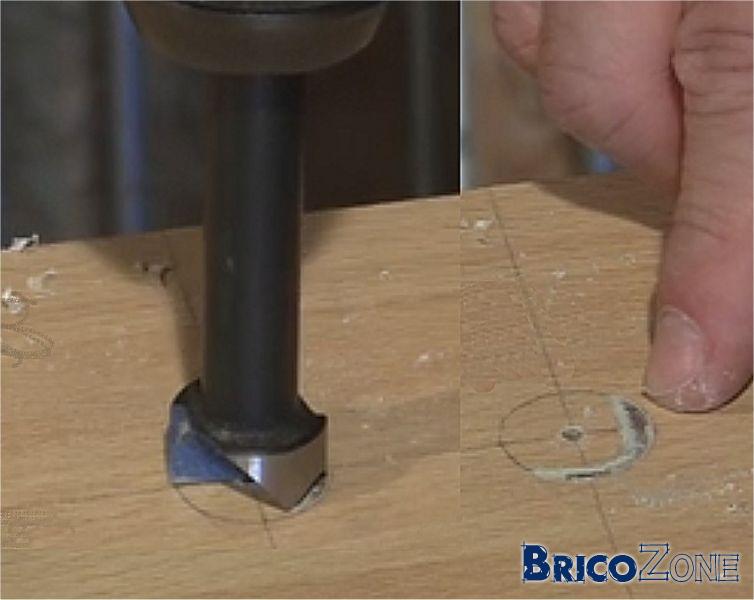

de plus en début de percage on voit si le foret attaque d''un coté, de l'autre et ca permet de corriger l'angle de la machine pour etre bien d'équerre donc.


Personellement avec ce principe je me fait un gabarit en percant par ex a 24MM de diametre. tous les 96MM si on veut copier la table festool sinon tous les 10 cm c'es bon.
Je fait ce gabaris sur une planche un peu plus large que la table à percer. donc 1X la largeur de la table avec la perceuse (le percage est assez lent par rapport à une déffonceuse donc) ensuite...

achat d'un gabari de copiage de 24mm externe (le diam de mes trous de gabaris) 22MM interne (passage pour la fraise maxi)



et pour la fraise, éviter les fraise droites qui sont prevues pour couper SURTOUT de coté. donc la deffonceuse peut se déplacer un peu, le trou s'élargir, et l'évacuation des copeau est très pénible.
L'idéal est une fraise comme celles utilisée pour la défonce de charniere de porte de cuisine equipée.
UNE Fraises à ferrures pour défonceuse...

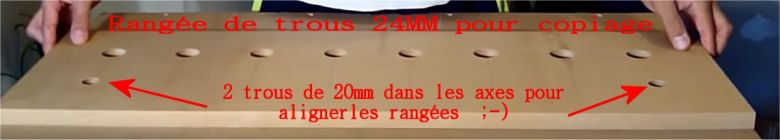

Avec ca on perce une rangee de trous, (sur le gabaris j'ai aussi fait le 1 er et le Dernier trou d'une seconde rangéee a 10 CM)

Je décale mon gabari d'une rangée en alignant mes 2 trous de seconde rangée sur la 1 ere rangee déjà percée. je glisse 2 bout de tube electricien de diam ext de 20mm dans ces 2 trous, 2 serre joints et voila, je perce la seconde rangée.



AVANTAGE du gabarit et la deffonceuse sera la vitesse . et pour la précision chaque rangée aura le meme ecart que la précédente, et chaque 3 eme trou sera aligné a tous les autres 3 eme trous par ex. donc l'utilisation des trou pour aligner des rails sera vachement précis.
Voila j'espère n'avoir pas été trop long tout en restant assez précis.

COPAIN DES COPEAUX


http://www.copaindescopeaux.fr/component/content/article/5-videos-de-menuiserie/videos-formation-bois-2011/98-etabli-2ieme-partie.html


BONNE JOURNEE
