Bonjour à tous!
Je voudrais partager avec vous ma dernière réalisation, ou plutôt ma première "grosse" réalisation. Après avoir terminé notre construction et emménagé il y a une grosse année, il était temps d'attaquer l'aménagement de ma cave atelier. C'est plus pratique pour bricoler dans le reste de la maison
Le projet a démarré en aout par la conception 3D. Le tout dessiné sous OnShape, outil gratuit que je vous conseille vraiment! Ensuite, commande du bois et des consommables avant d'attaquer la réalisation.
Étant relativement débutant dans le domaine, il y a certainement plusieurs imperfections mais j'ai vraiment apprécié mettre en pratique les techniques que je voulais tester!

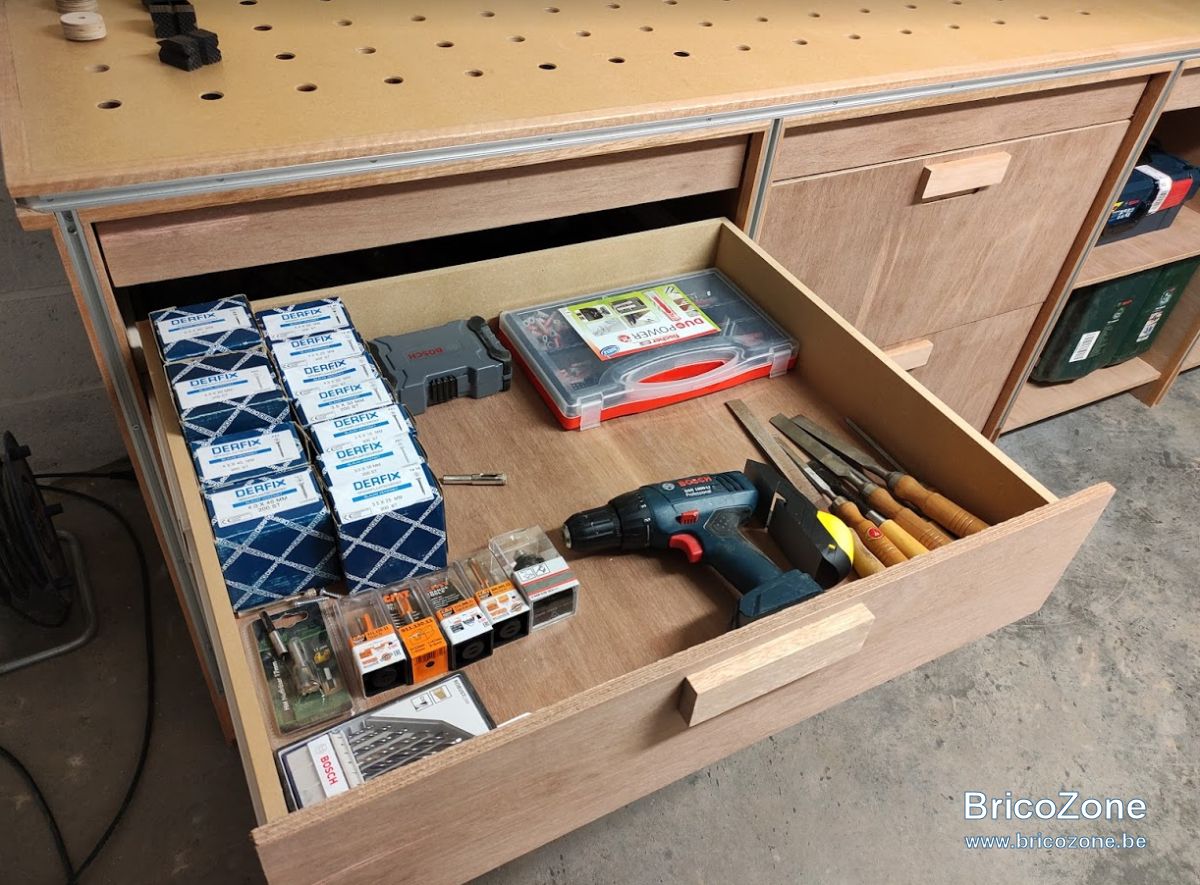

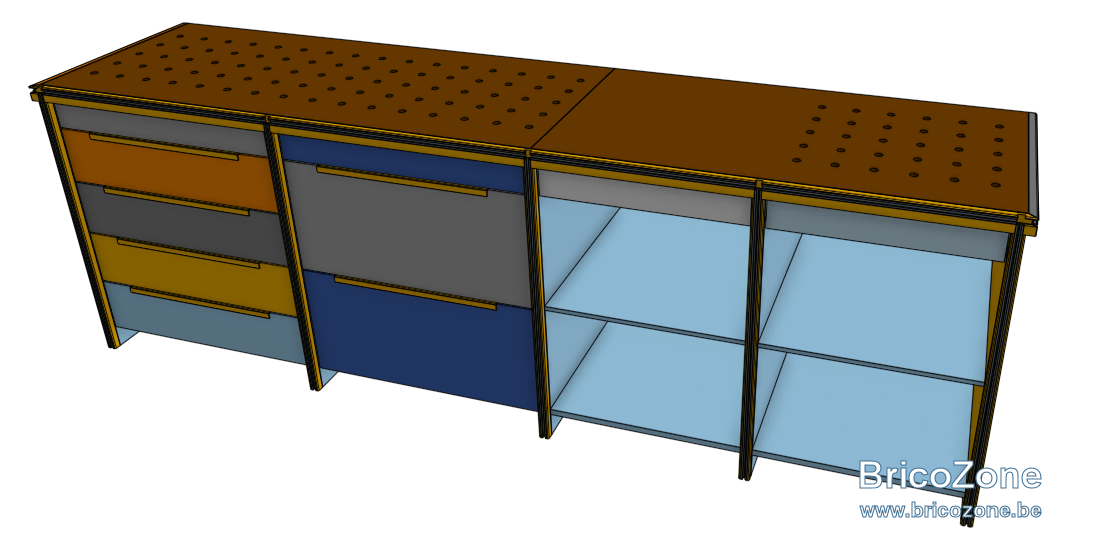

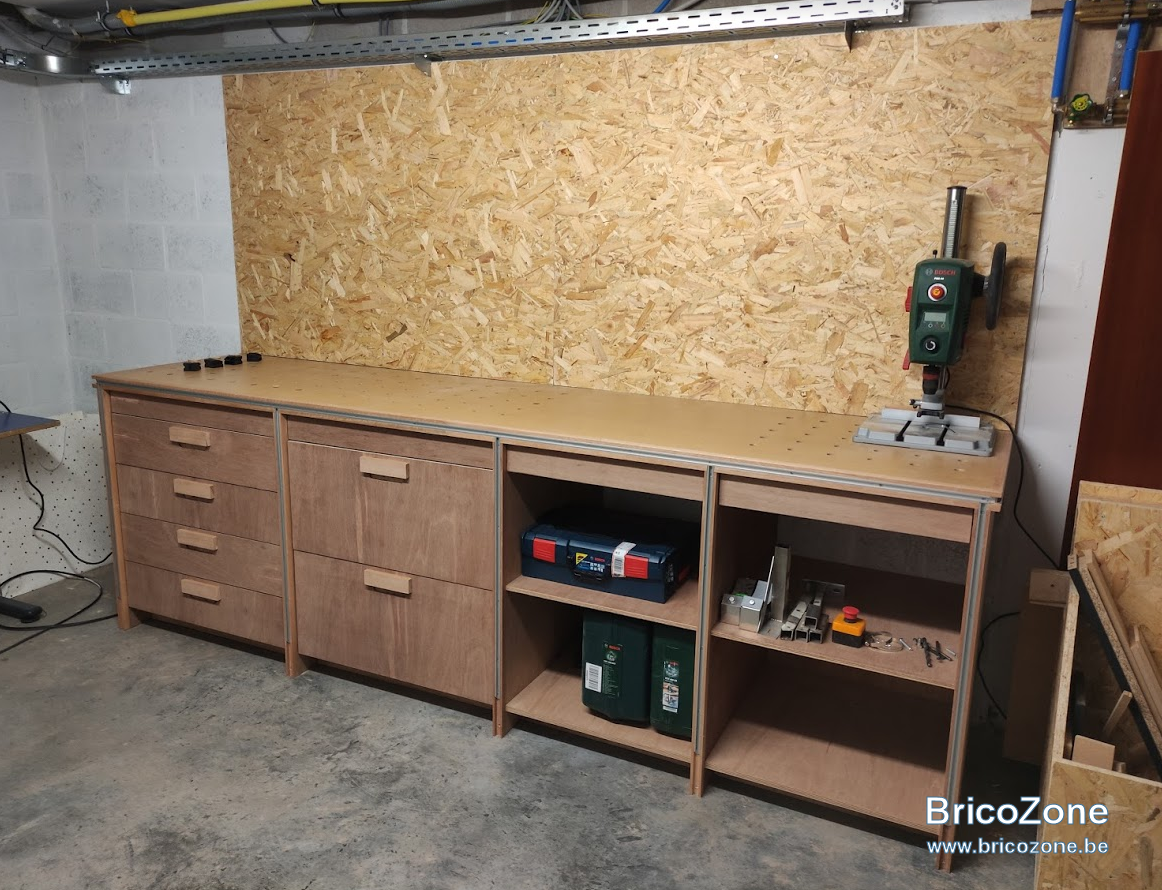

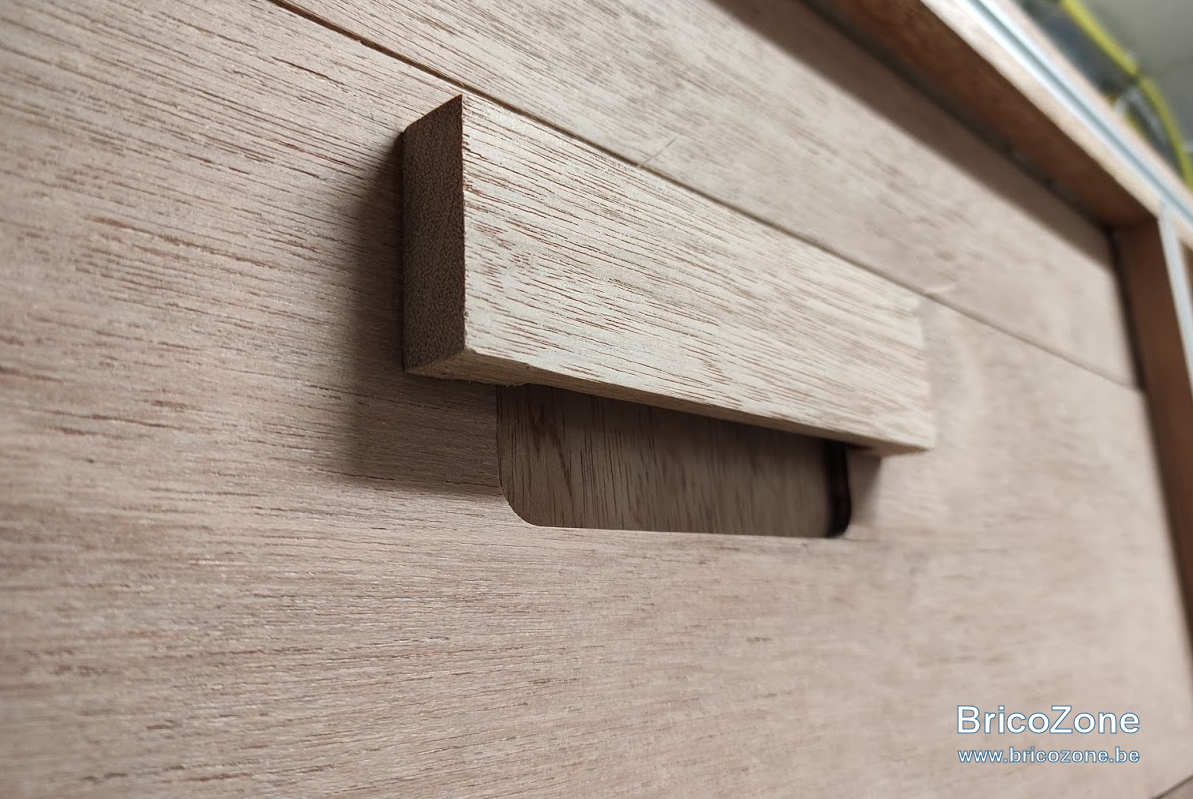

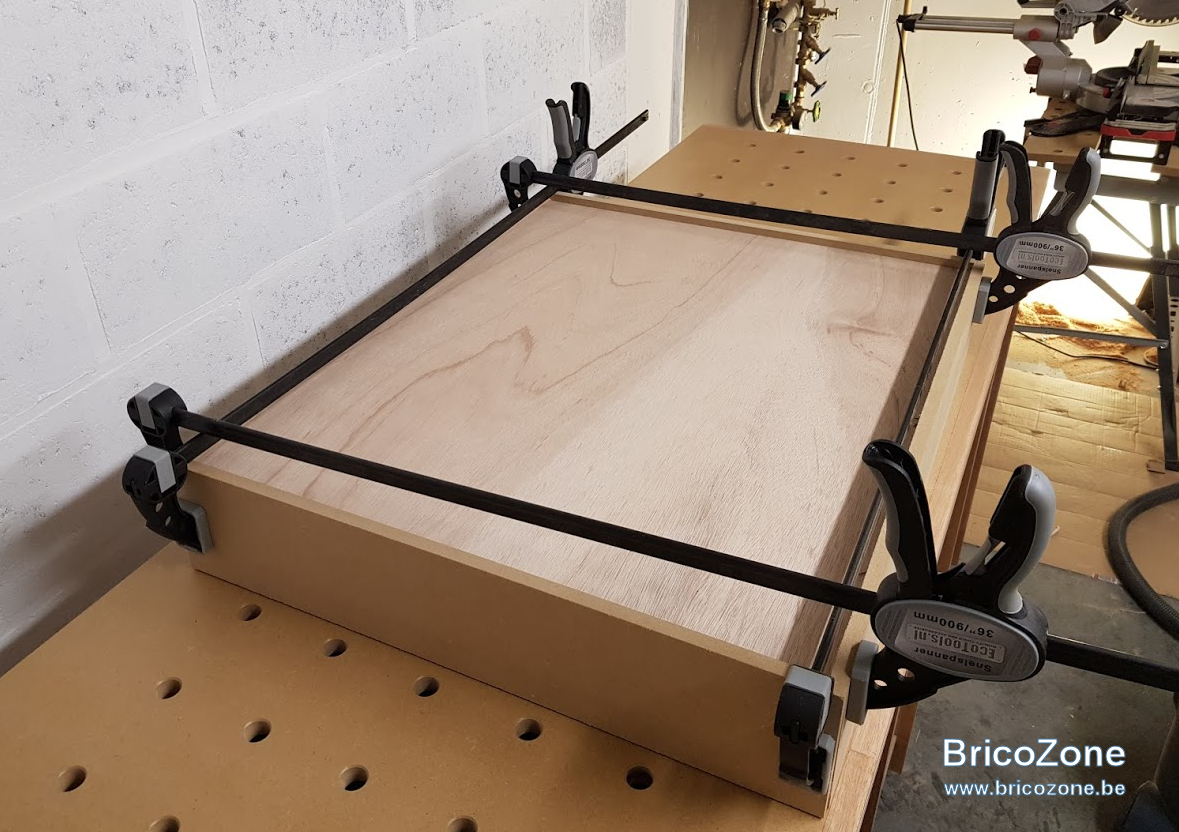

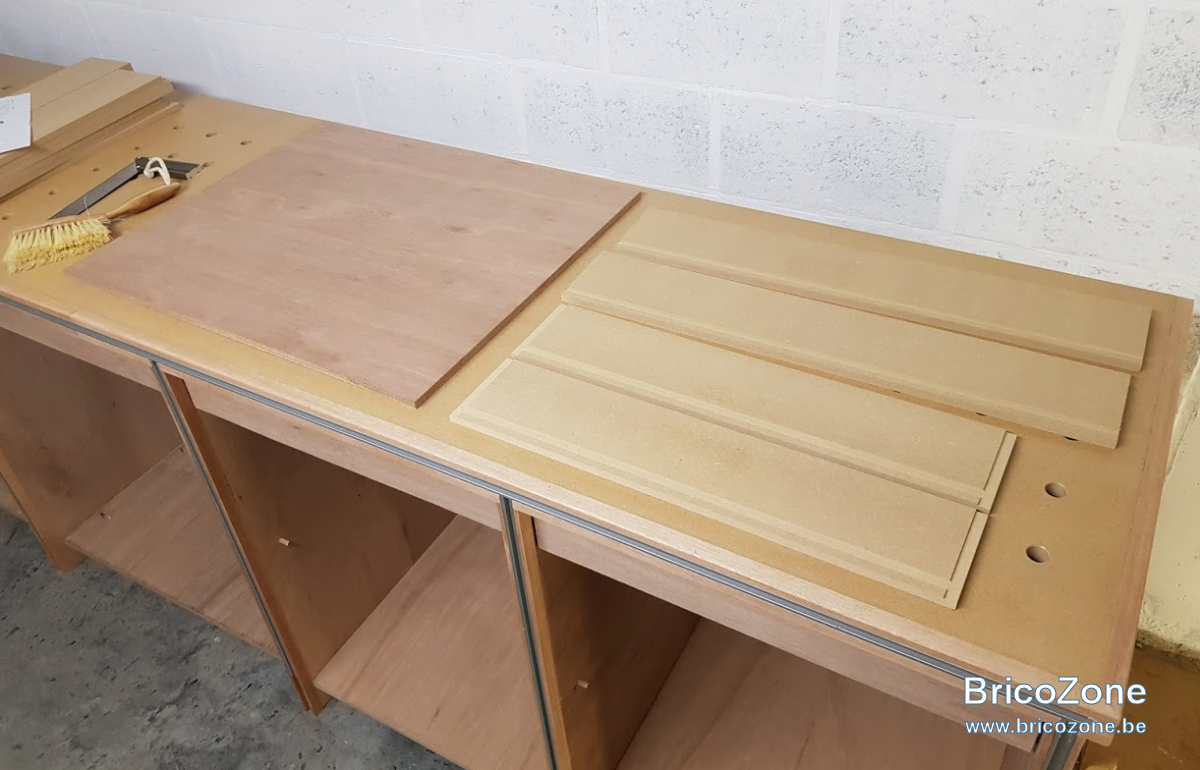

L'idée de base est d'avoir une série de tiroirs, un plan de travail percé type MFT et des rails sur les pourtours pour serrer/poser/... des objets. Voilà le rendu initial:

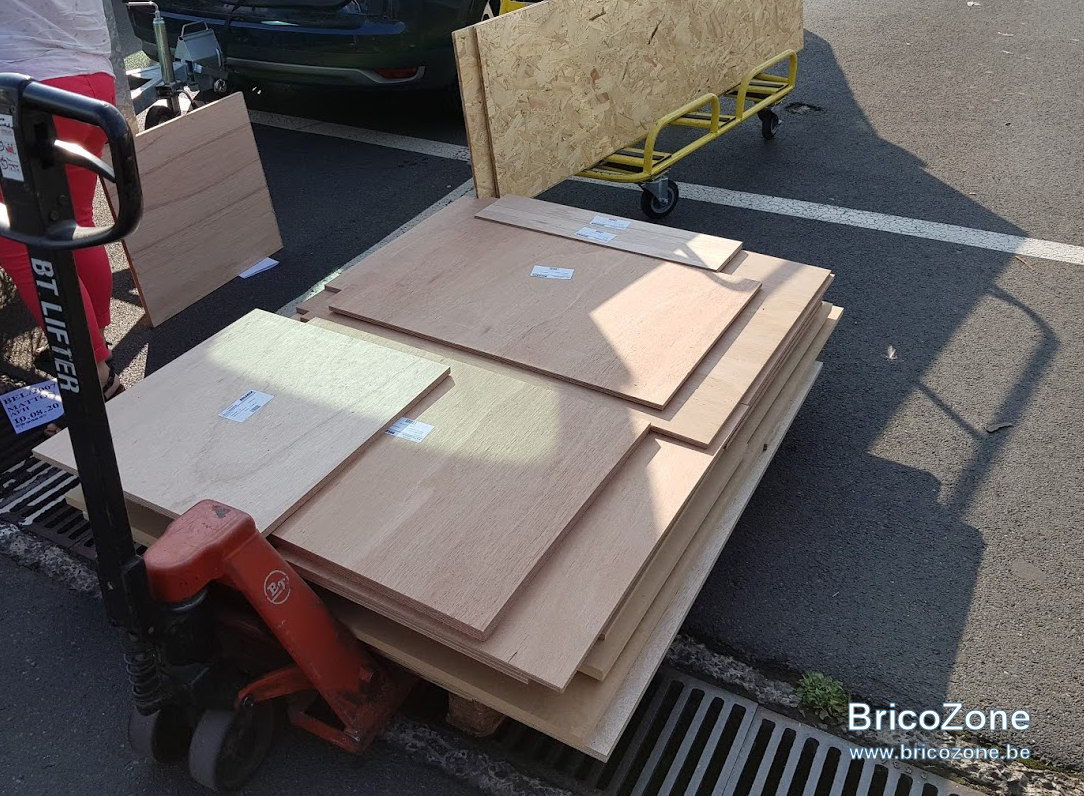

Sur base du modèle 3D, commande de panneaux (multiplex meranti et MDF).
Ensuite c'est parti pour la réalisation!

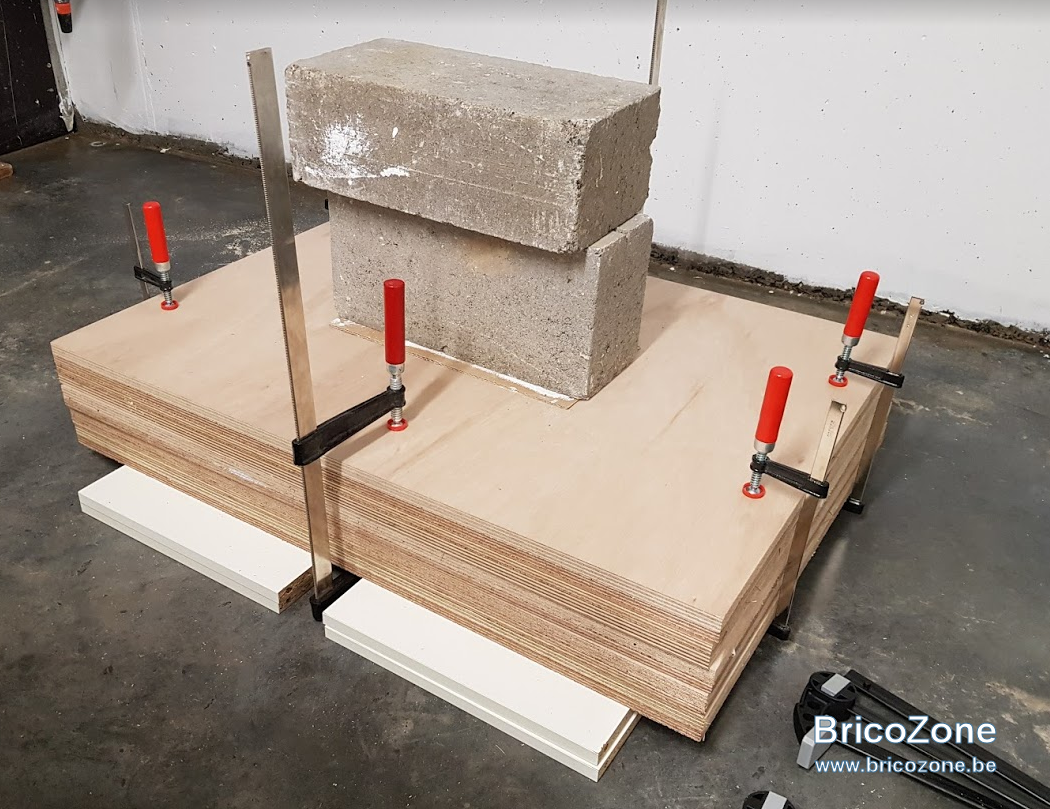

Assemblage des panneaux verticaux pour atteindre l'épaisseur nécessaire à l'encastrement des t-tracks.

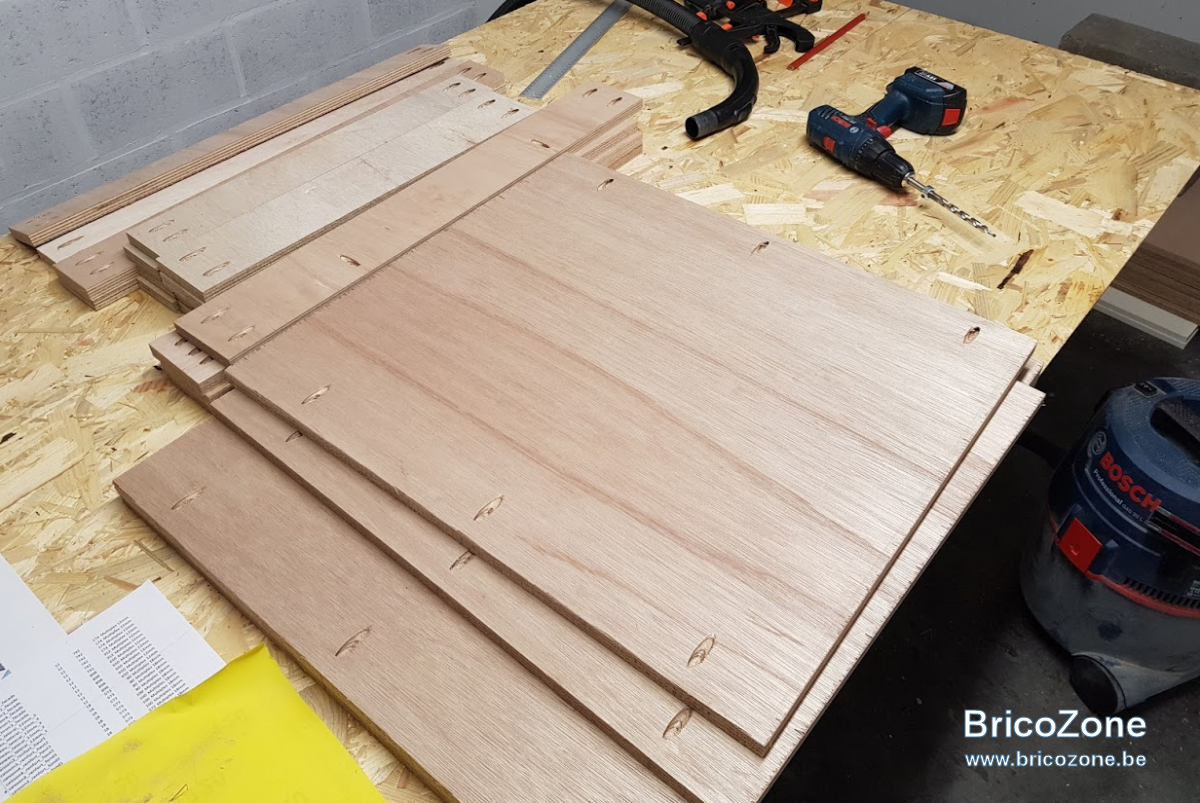

Pré-percage des assemblages via pocket holes.

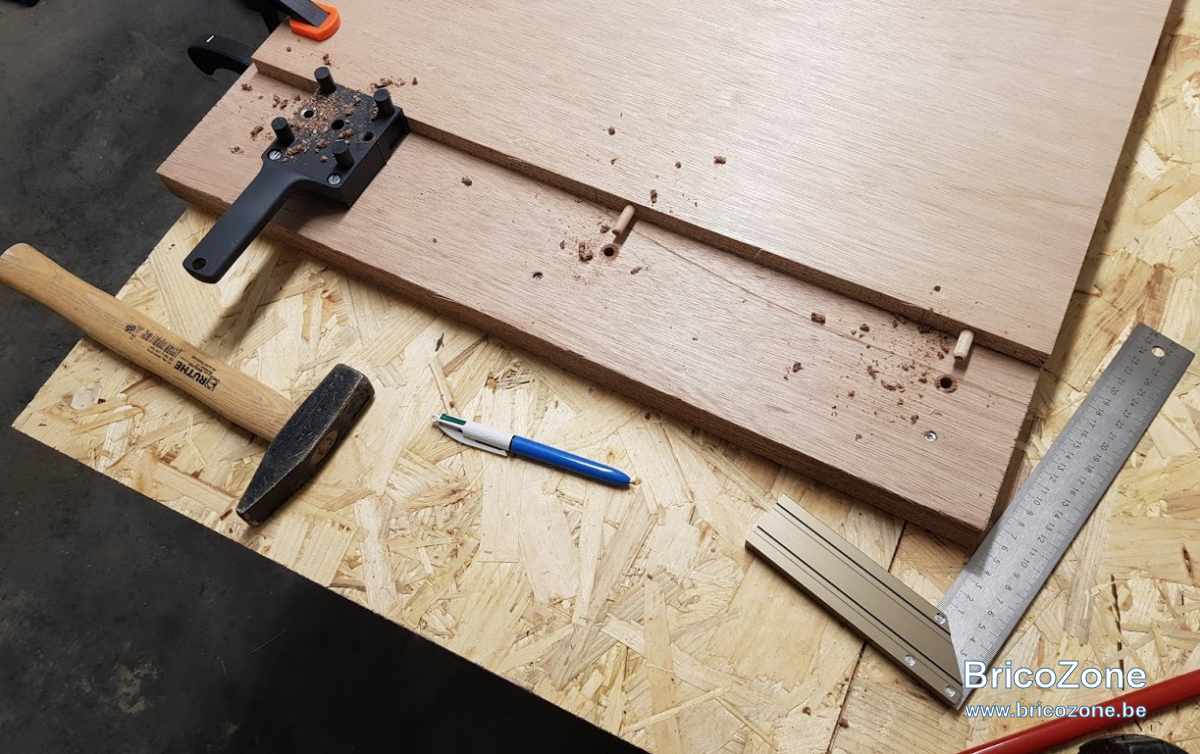

Et on enchaine avec l'ajout de tourillons.

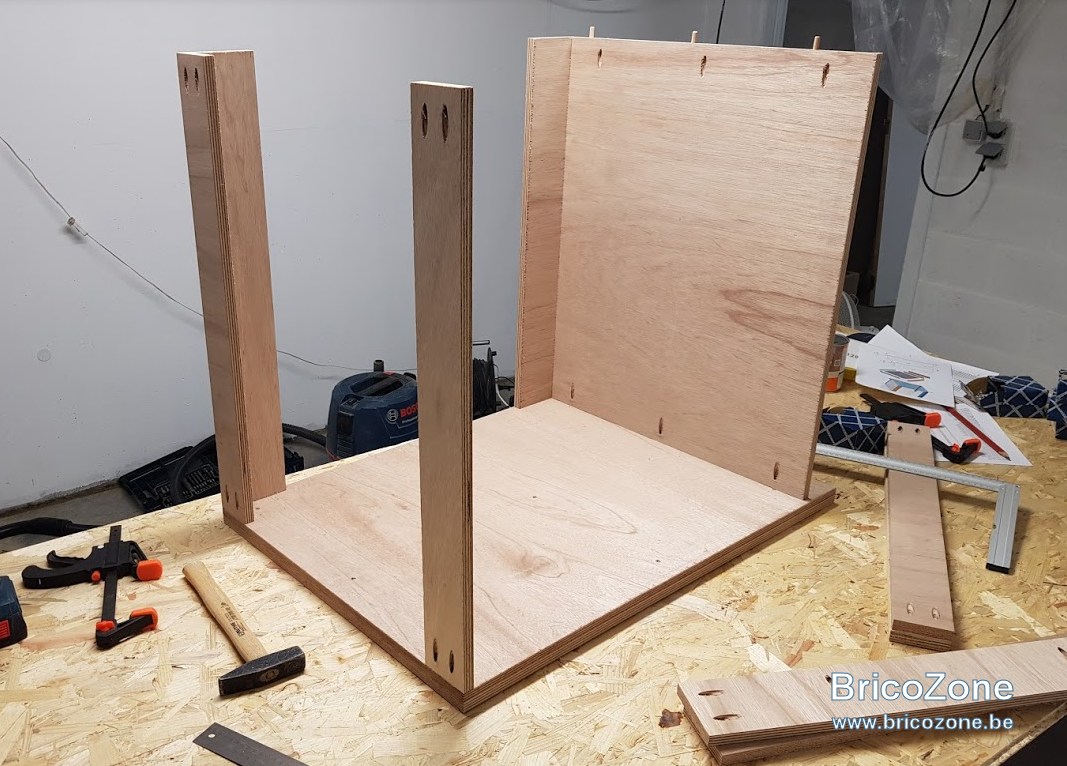

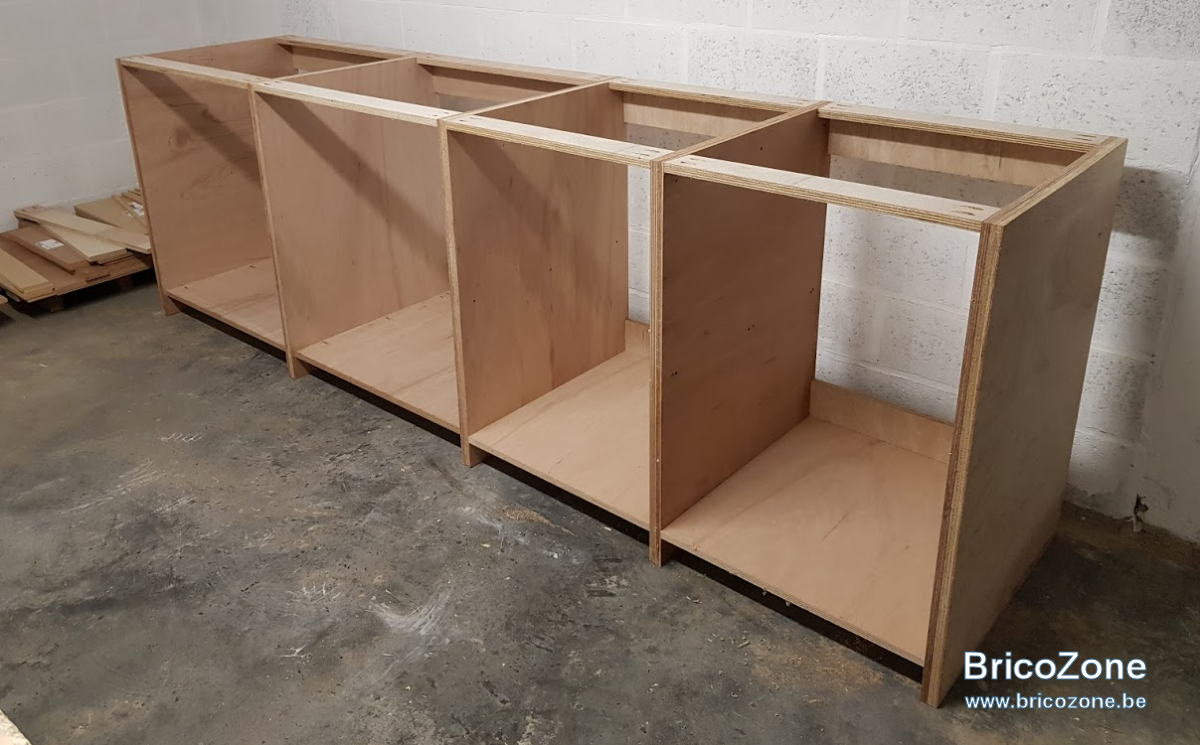

Assemblage des modules.

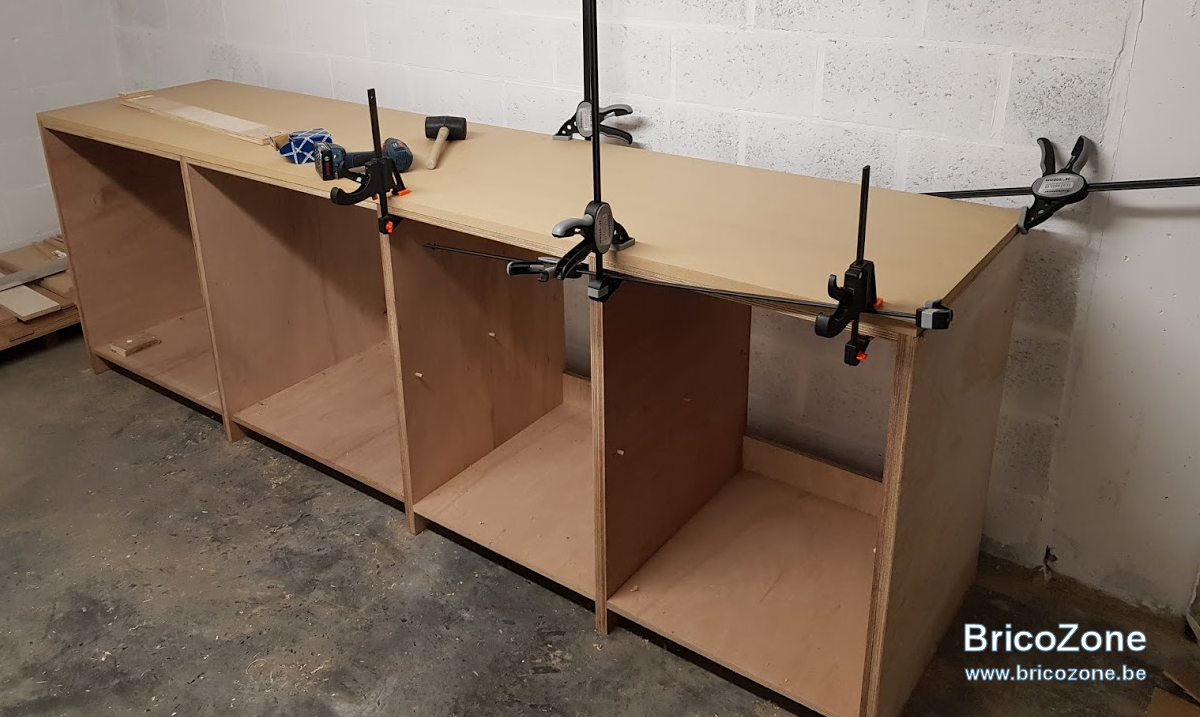

Pose du plan de travail en MDF 22mm, puis premier traitement dans la foulée.

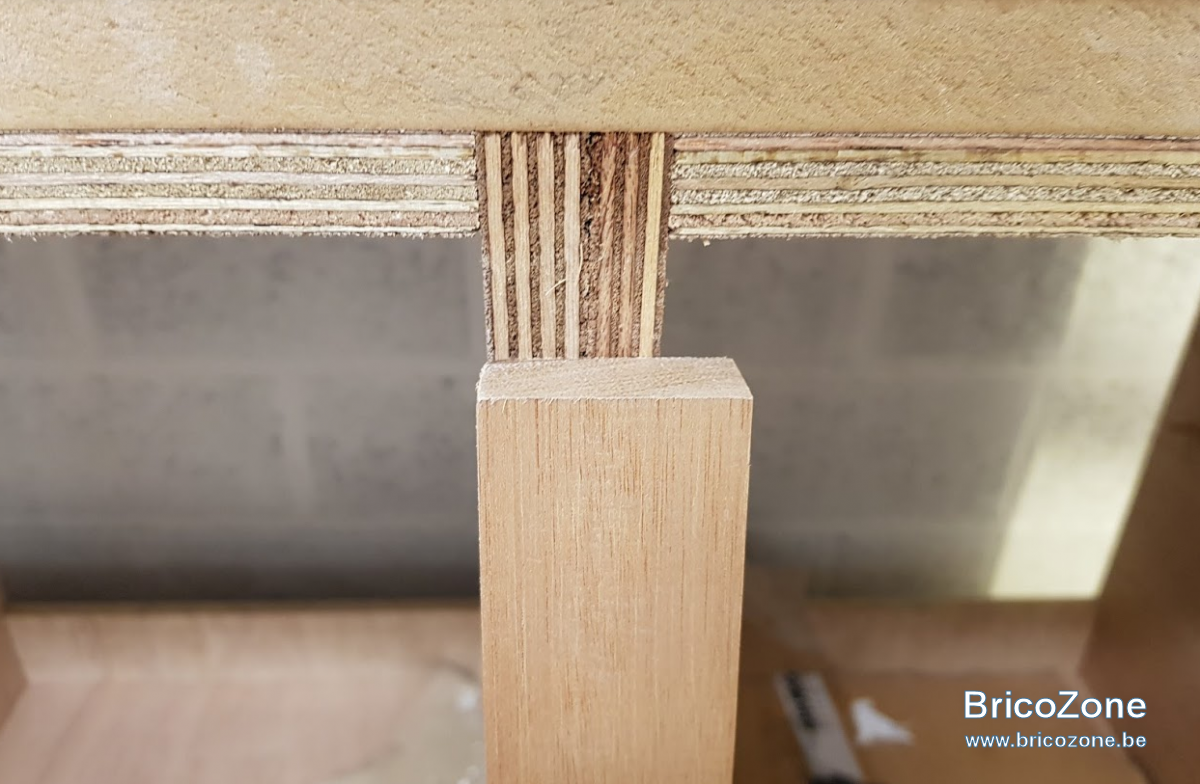

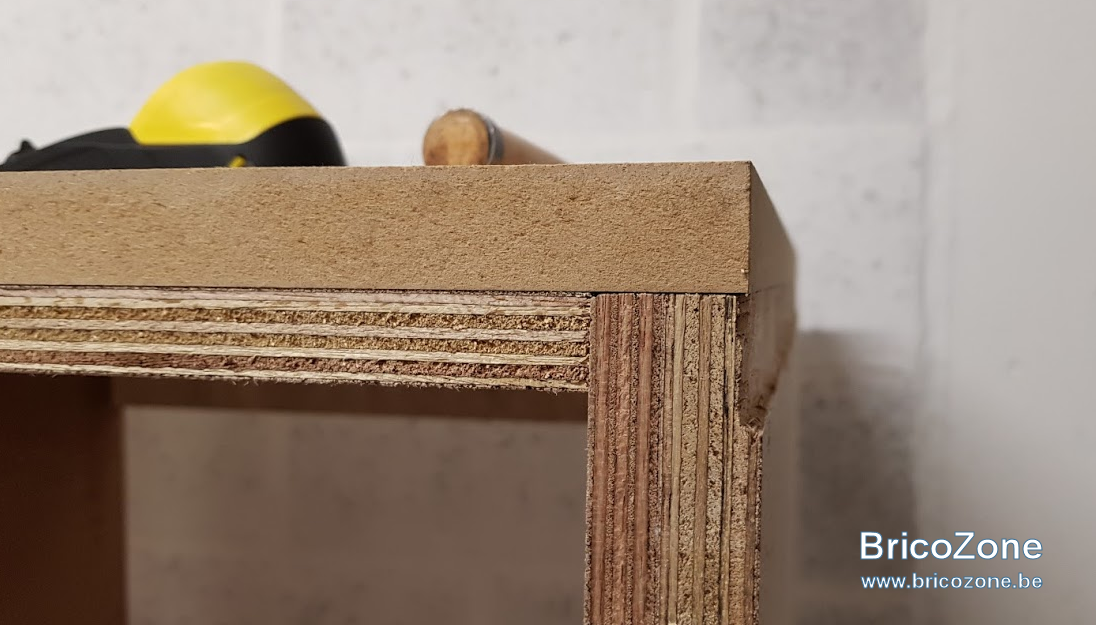

Oups... manque un gros millimètre. Petit passage de ciseau pour permettre le placement d'un cadre de protection du plan de travail et des panneaux.

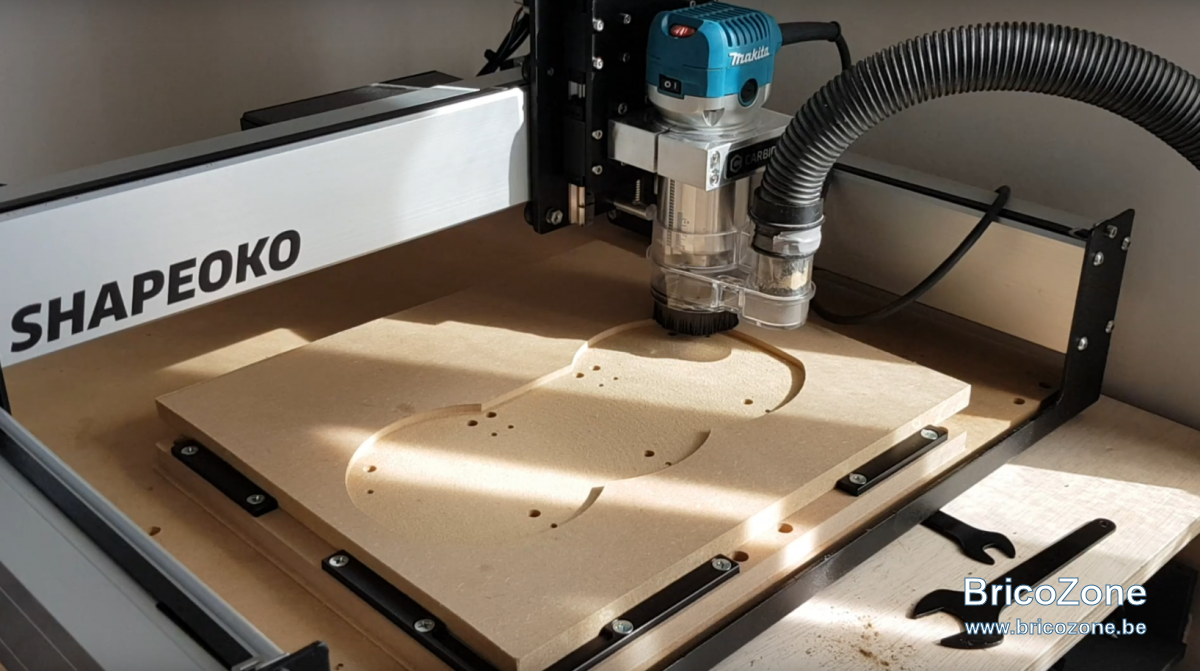

Fraisage d'un gabari custom pour percer mon plan de travail au format MFT. Merci la CNC du frérot Dessin sous OnShape également.

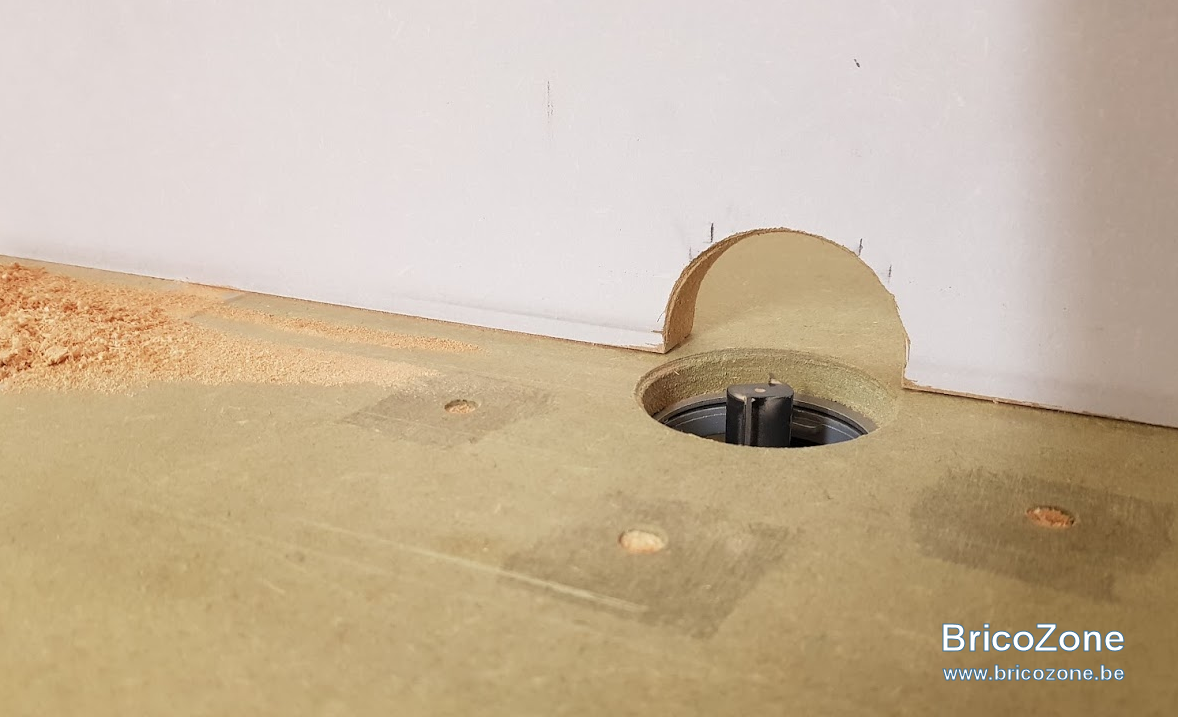

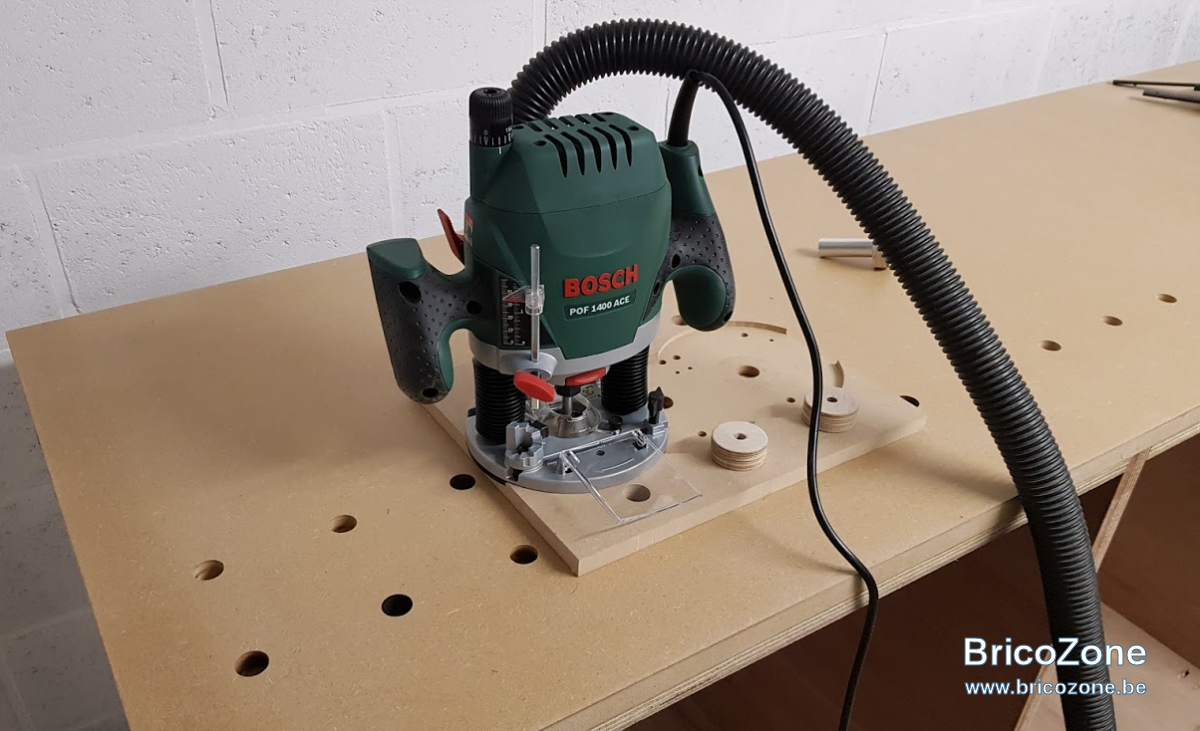

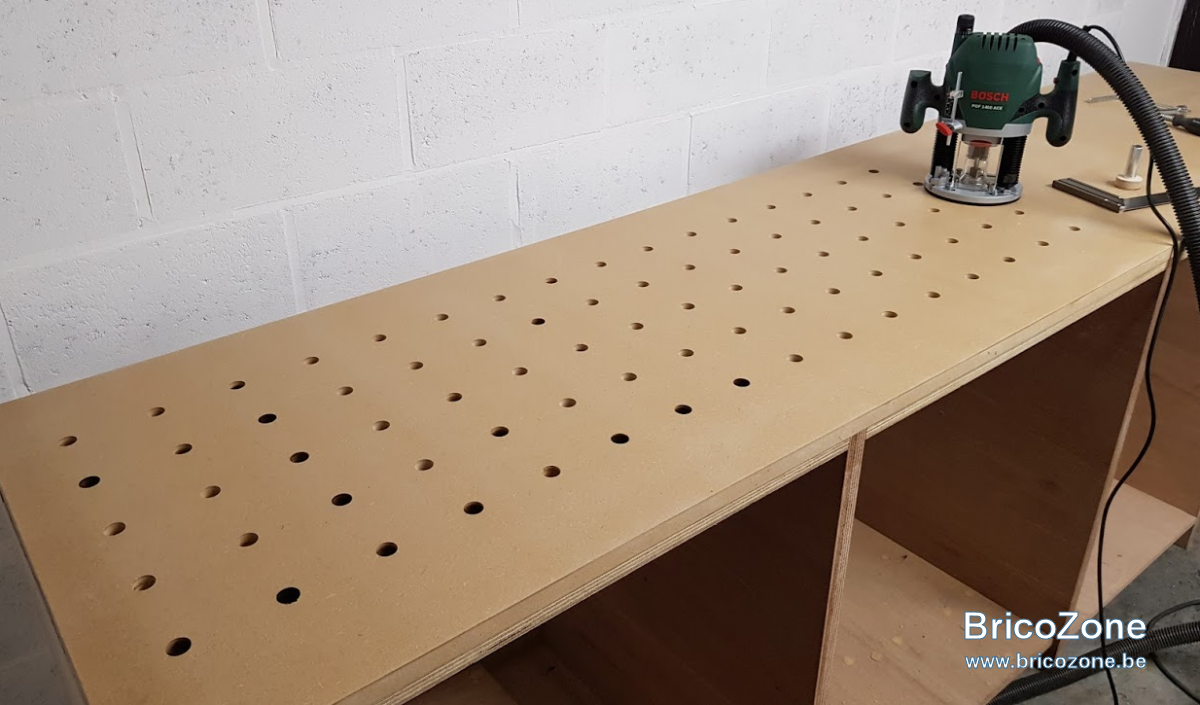

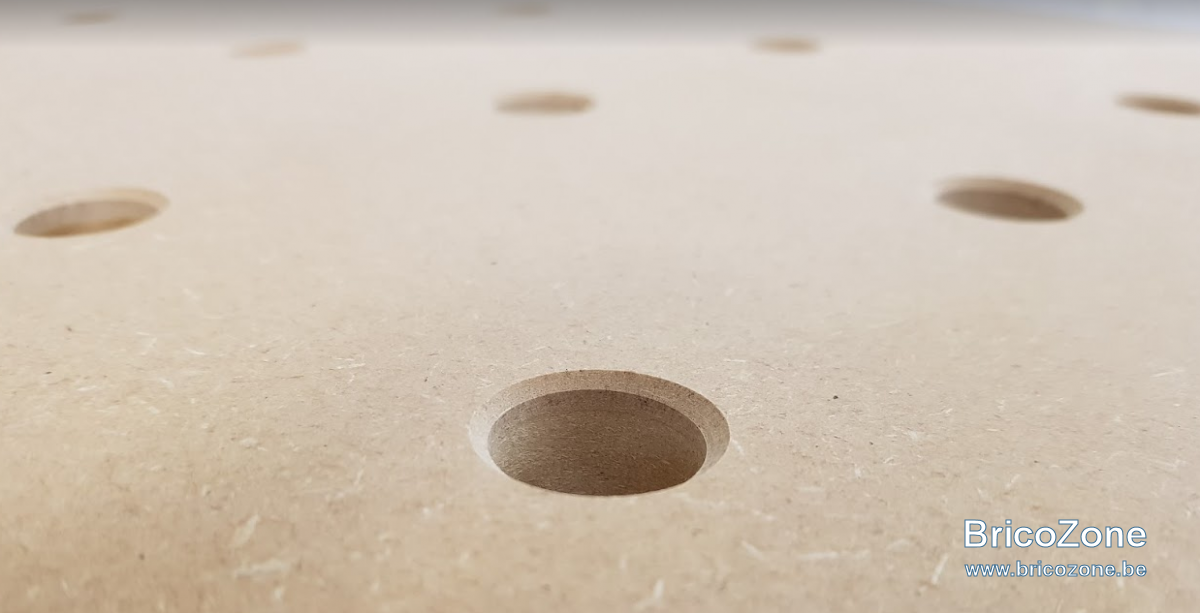

Mise en pratique du gabari. L'empreinte de la semelle de la défonceuse est fraisée dans mon gabari: elle est vraiment bien fixe! Ensuite j'utilise des bench dog home-made pour m'aligner sur les précédents trous. Globalement le résultat est satisfaisant mais la somme de petites tolérances d'alignement a donné un ou 2mm de décallage sur la fin je pense. Rien de grave. Petit chanfrein pour bien finir.

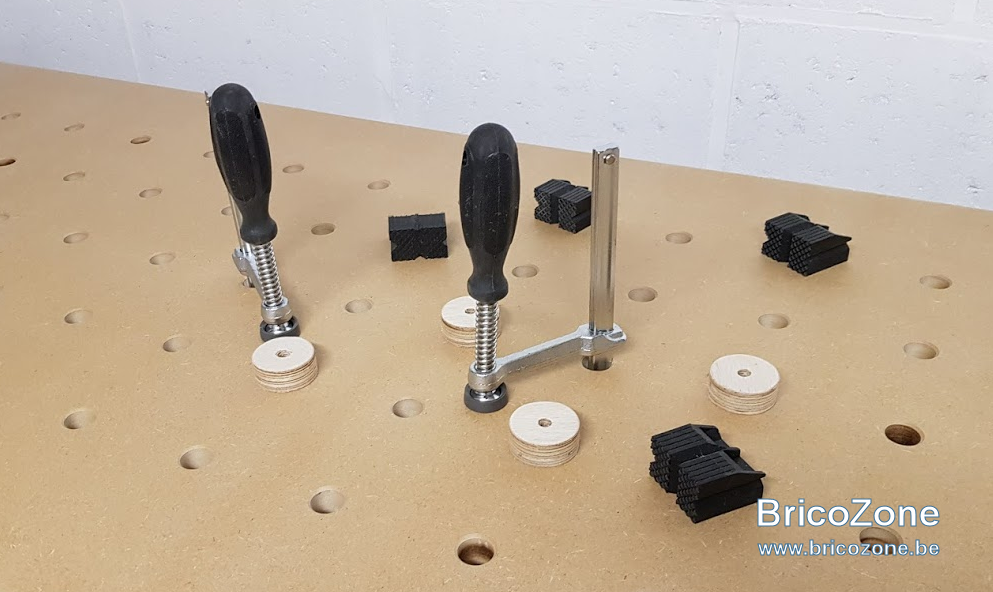

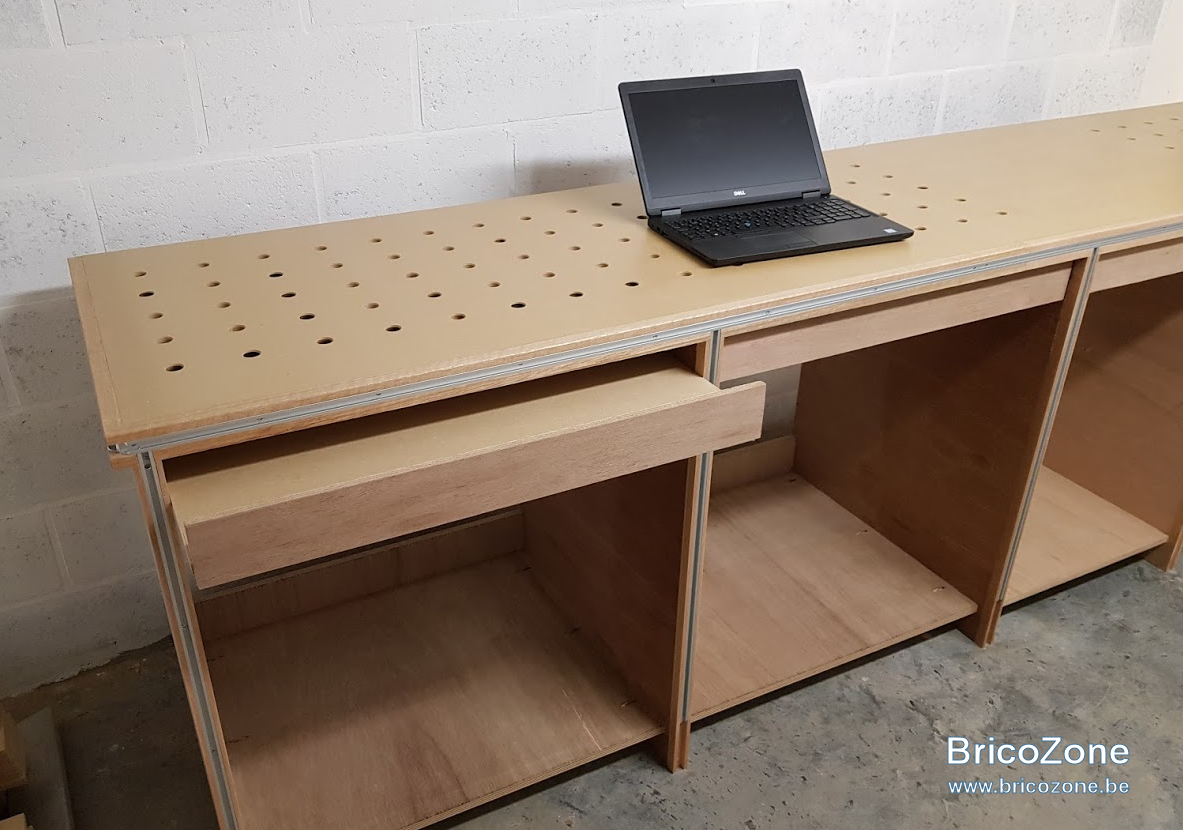

Résultat satisfaisant et fonctionnel!

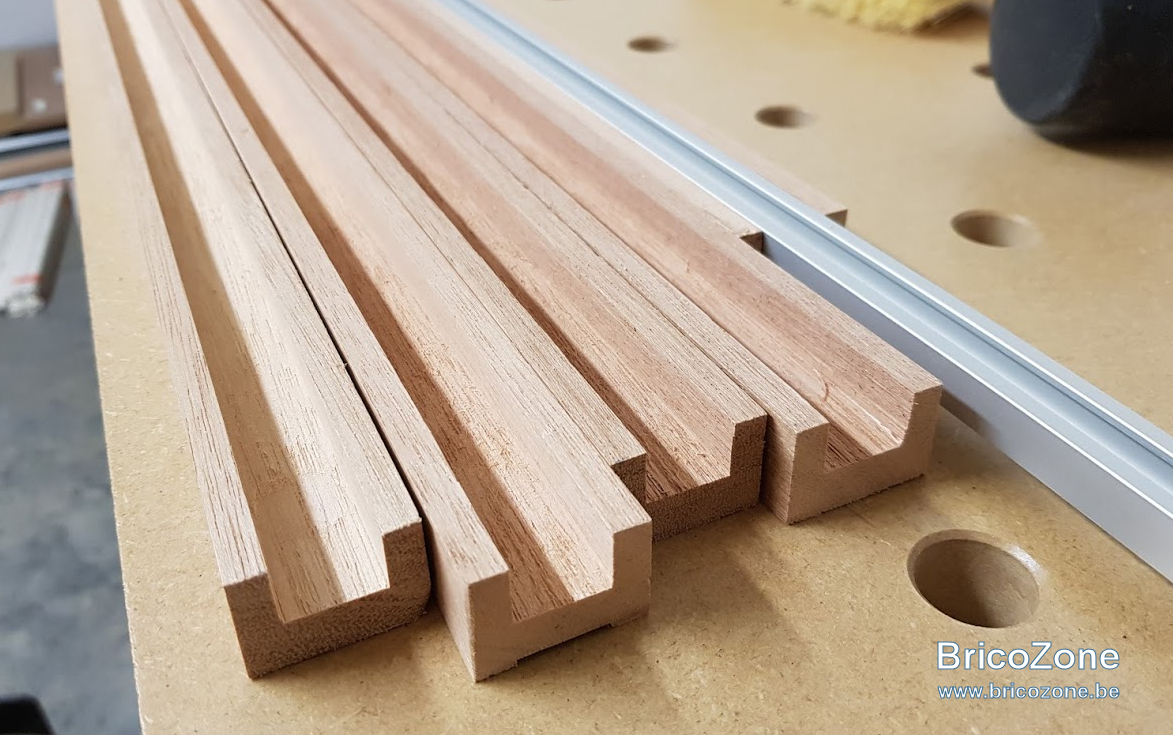

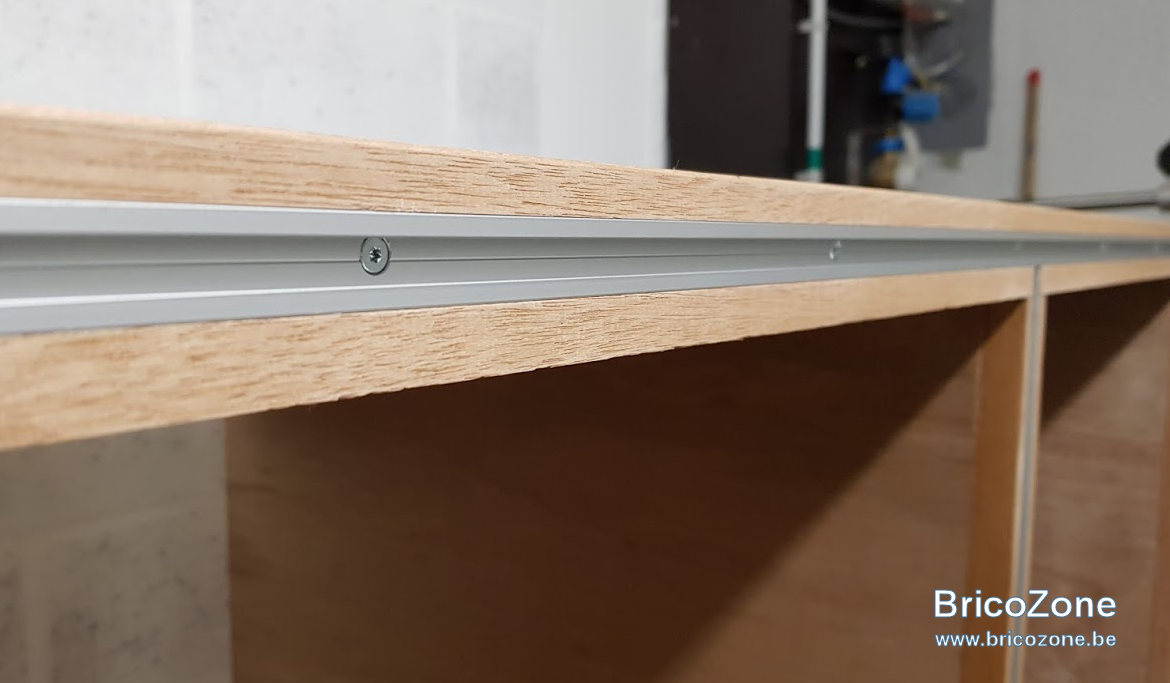

Préparation de mes cadres en méranti pour protéger les panneaux. Largeur à réduire, à défaut d'avoir une raboteuse à disposition, ce sera un rabotage à la défonceuse sous table. Et on enchaine avec une rainure pour y encastrer mes t-tracks!

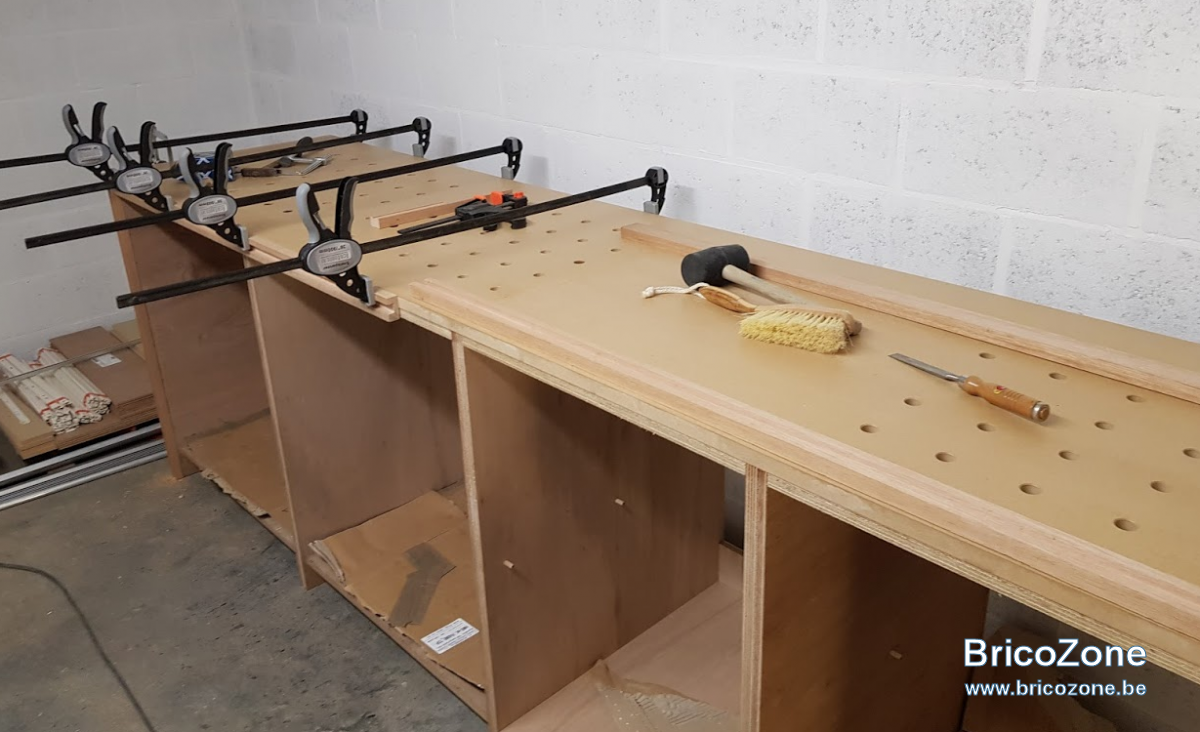

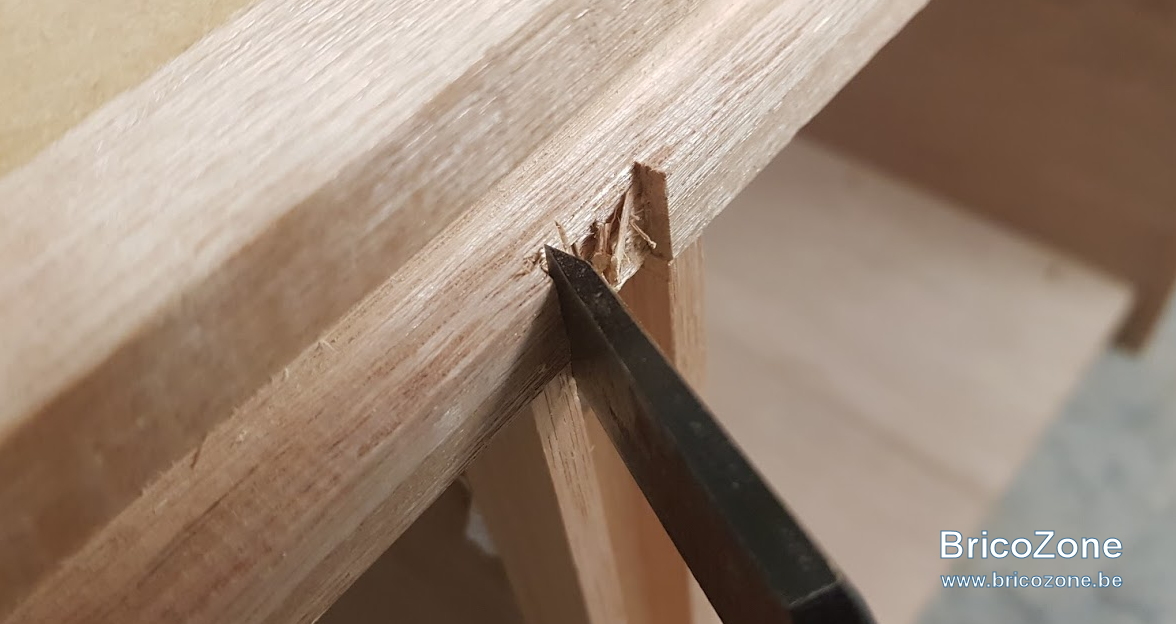

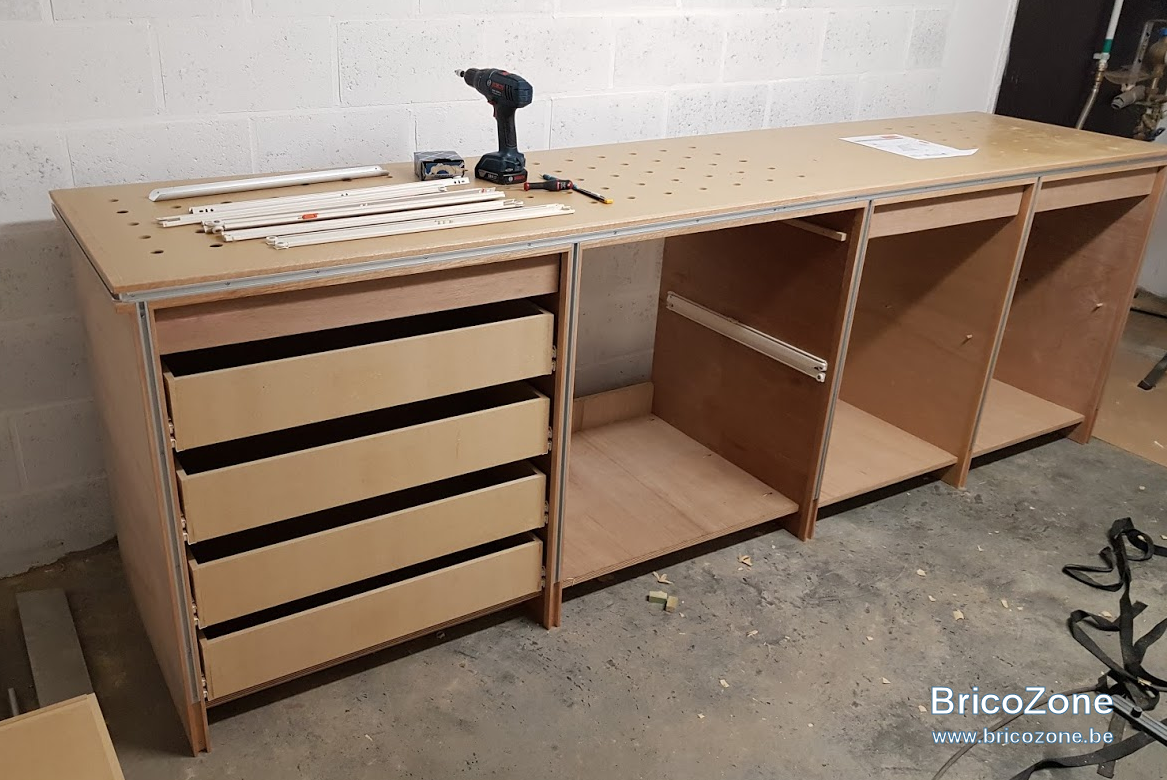

On enchaine avec la pose (collé/vissé) et les découpes manquantes au ciseau.
