Ferraillage dalle suspendue

S

supergago

• 5 Juin 2019

• #1

Bonjour,

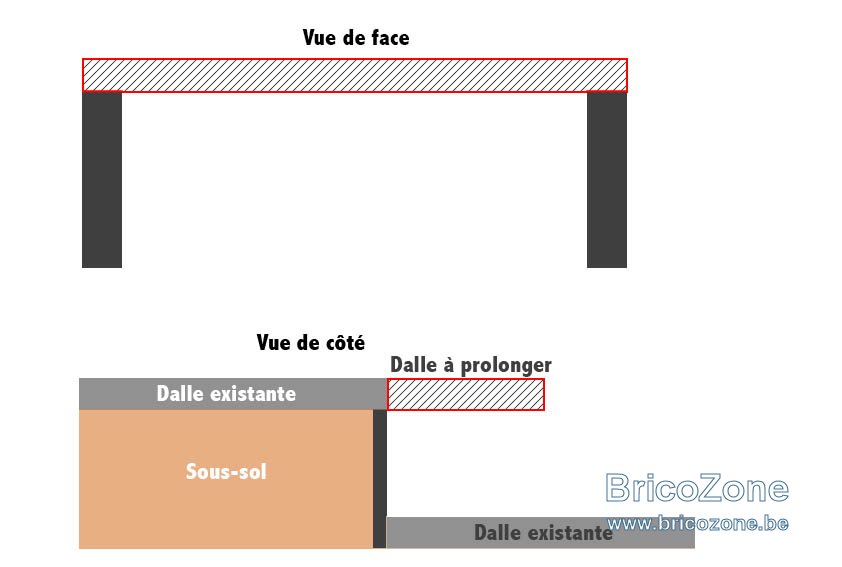

Je viens vers vous avec une petite question, je dois prolonger le sol de ma pièce par une dalle suspendue qui va venir reposer sur des blocs aux extrémités. (3 mètres de long par 75 cm de large et 15 cm d'épaisseur)
Je vais coffrer, étanconner etc, mais je me pose une question quant au ferraillage. Je pensais simplement enfoncer des barres à béton (diamètre 10) tous les 20 cm dans la dalle existante et venir poser un morceau de paillasse (diamètre 8) par dessus.
Pensez-vous que ce soit suffisant ?

D'avance merci pour votre avis
Arnaud



baziles18

• 5 Juin 2019

• #2

aucune chance que cela tienne, quand je vois le ferraillage de malade que me fait faire mon Ig pour une dalle de sol (avec des bons essais de sol)

@fradeco pourra très certainement vous aiguiller mais rien ne remplace l'avis écrit d'un pro dument assuré.



fradeco

• 5 Juin 2019

• #3

@supergago bonjour,

Ce que vous comptez faire est extrêmement dangereux, car la dalle que vous créez porte sur les 3.50 m. Donc les armatures principales doivent se trouver en bas de la dalle et porter sur les 3.50 m.
Pour une dalle de 3.50 x 0.75 m il faut effectivement 15 cm d'épaisseur.
16 cm serait même mieux avec une armature de minimum 10.74 cm² en armatures principales.
Ceci communiqué à titre indicatif sous toutes réserves et à vous faire confirmer par une autorité compétente avant mise en eouvre.



S

supergago

• 5 Juin 2019

• #4

Bonjour

@baziles18 merci pour l'avis, mon architecte n'a rien prévu de spécifique mais vu toutes les bourdes qu'il à fait depuis le début, plus rien ne m'étonne.

@fradeco : merci pour votre retour, pour être précis, la dalle va porter sur +-2.70 mètres, le reste repose sur les blocs. Je peux faire 16 centimètres d'épaisseur sans problème. Par contre je n'ai pas compris votre explication concernant le ferraillage, qu'entendez vous par "minimum 10.74 cm²" ? Puis-je vous demander comment vous feriez les choses si c'était pour vous (sans engager votre responsabilité évidemment ;-)) ?

Encore merci



fradeco

• 5 Juin 2019

• #5

@supergago,

Si on considère une charge non pondérée de 748 kg/m², pour une portée de 2.70 m, une dalle de béton armé sur deux appuis (libres) de 12 cm est suffisante avec 7.28 cm² d'armature principale ou 10 barres de diam. 10 mm. En répartition sur les 75 cm de la largeur de dalle, il faut simplement des diam. 8 mm tous les 20 cm. Vous pouvez solidariser la dalle existante avec la nouvelle dalle en forant des trous de diam. 12 mm et en ancrant chimiquement des barres de diam. 10 tous les 30 cm.
Afin d'éviter toutes mauvaises interprétations, voici un petit croquis sur la manière dont perso je vois la chose.

Il faut rappeler que lorsqu'il y a un Architecte il faut suivre ses indications. C'est lui et lui seul qui est responsable de l'exécution.
Que les choses soient claires, je n'aime pas ce genre de communication et celle-ci reste indicative et exceptionnelle, car il existe aussi des Ing. en activité pour cela.



flashman

• 5 Juin 2019

• #6

Un architecte qui propose ça........???
Ça fait peur...

Pour faire un balcon, en général, celui-ci est coulé en même temps que la dalle, et, celle-ci est rattachée à des poutrelles béton qui descendent et/ou remonte dans les murs et qui sont rattachées aux fondations (ce n'est pas une "simple dalle", c'est toute une ossature).

Il faut forcément des supports pour ce que vous voulez faire, ou, utiliser autre chose que du béton.
Ce n'est sûrement pas des barres à béton bêtement enfoncées dans l'existant qui vont suffires.



Dernière édition: 5 Juin 2019

S

supergago

• 5 Juin 2019

• #7

Bonjour,

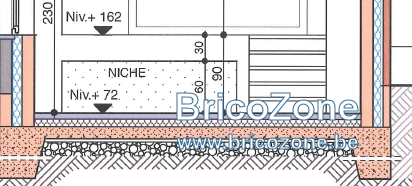

L'architecte ne propose rien, sur les plans il est juste écris "30 cm" sans indications complémentaires quant au ferraillage ni à rien. Ceci dis, vu toutes les conneries dans ses plans (dixit des hommes de métier), ce n'est pas plus mal.

Il y a des supports puisque la dalle va venir reposer sur des blocs à gauche et à droite un peu à la manière de hourdi.



flashman

• 5 Juin 2019

• #8

Ah oui, je n'ai rien dit alors... C'est plutôt moi l'âne qui ne prend pas le temps de comprendre un schéma...

Désolé


Alors ok... (Pour autant que la dalle existante est bien conçue pour recevoir une telle charge)



Dernière édition: 5 Juin 2019

S

supergago

• 5 Juin 2019

• #9

Aucun soucis, c'est déjà très sympa d'avoir porté un intérêt à ma question



flashman

• 5 Juin 2019

• #10

On alterne barres à béton et crochets de maçonnerie à visser en général.

Ou barres à béton pliée (L ou U) + scellement chimique.
