forcer interrupteur détecteur de mouvement avec un relais sonoff

Dans le forum Domotique - par Coyotito le 1 Mai 2019

  1. Coyotito

    Coyotito 42 ans, France

    Bonjour,

    Dans ma cuisine, j'ai une série de spot led et un ruban led ; les spots sont commandés par un interrupteur détecteur de mouvement (déclenché par le passage de la main).

    Je voudrais brancher un relais sonoff 2 ch de ce type que j'ai déjà acheté
    [​IMG]
    pour commander les deux séparément et les intégrer à Jeedom.

    La difficulté c'est que lorsque je branche le ruban et les spots au relais sonoff (placé en amont des deux transformateurs), l'interrupteur des spots est par défaut en "off" et empêche l'allumage quel que soit l'état du relais sonoff.

    Je ne sais pas trop pourquoi, mais je voudrais que les posts soient actionnables par les deux mécanismes indépendamment (le relais sonoff et l'interrupteur détecteur de mouvement) sans que l'un doive obligatoirement être actionné avant l'autre.

    Je ne connais pas grand chose en électricité et je ne sais pas si c'est possible.

    Si oui, quelqu'un pourrait-il m'expliquer comment faire les branchements pour rendre l'interrupteur détecteur de mouvement indépendant du relais sonoff (ou comment mettre le détecteur de mouvement en position "on " par défaut, dans une configuration antérieure, sans le ruban led mais avec un relais chacon dio 1.0, je n'avais ce problème) ?

    Accessoirement, si vous pouvez me conseiller des transformateurs pour ruban led et spots led, cela m'intéresse aussi, j'en ai déjà grillé deux en faisant de mauvais branchements....

    Merci d'avance !

    Coyotito , 1 Mai 2019
    #1
  2. flashman

    flashman Liège

    Ben, il suffit de prendre l'alimentation pour le relai avant le détecteur, et, de brancher la sortie du relai sur le câble qui alimente les lampes (à la sortie du détecteur)...

    On les branches en parallèle (on prend une alim permanente, on alimente chaque commande avec, et, chaque commande alimente ou non la lampe). Logique.

    Dernière édition: 1 Mai 2019
    flashman , 1 Mai 2019
    #2
    jean_marc_cse aime ça.
  3. isatas

    isatas Liège

    Bonjour Flashman,

    Ne risque-t-on pas un cour-circuit si les deux sorties du Dual Sonoff sont allumées en même temps et que le détecteur est actionné ?

    Pour ce genre de situation, j'utilise un 4CH Pro R2 (https://www.itead.cc/sonoff-4ch-pro.html) et j'utilise deux des 4 relais :

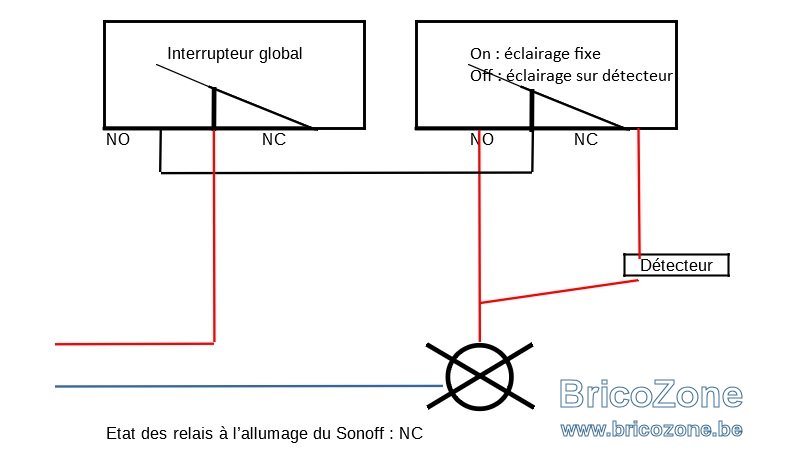

    Sonoff - fixe ou detecteur.jpg

    isatas , 2 Mai 2019
    #3
  4. isatas

    isatas Liège

    Remarques concernant le Sonoff Dual :
    - pas disponible sur les widgets Ewelink
    - pas de commande ON/OFF physique sur l'appareil (le bouton présent ne sert que lors de l'appairage Wifi)
    Il faut donc ouvrir Ewelink sur son smartphone pour le gérer. Pas top sauf si Alexa, Google Home, Mi Home... et si wifi/internet OK (Si Internet NOK, je ne suis pas sûr qu'avec la version firmware actuelle, la gestion via LAN soit possible)

    Attention : 16A max mais seulement 10A Max sur chaque sortie

    isatas , 2 Mai 2019
    #4
    RobBZ aime ça.
  5. thekingclaes

    thekingclaes 31 ans, Luxembourg

    Sinon le mettre sur l’alimentation avant détecteur et le mettre en NF .
    Mais on aura toujours la temporisation régler sur le détecteur de mouvement.

    thekingclaes , 2 Mai 2019
    #5
  6. isatas

    isatas Liège

    Je reviens sur la réponse de Flashman.

    Dans ce cas, si je comprends bien, ce n'est pas un Sonoff Dual qu'il faut mais d'un Basic (https://sonoff.itead.cc/en/products/sonoff/sonoff-basic). Et dans ce cas, pas de court-circuit.

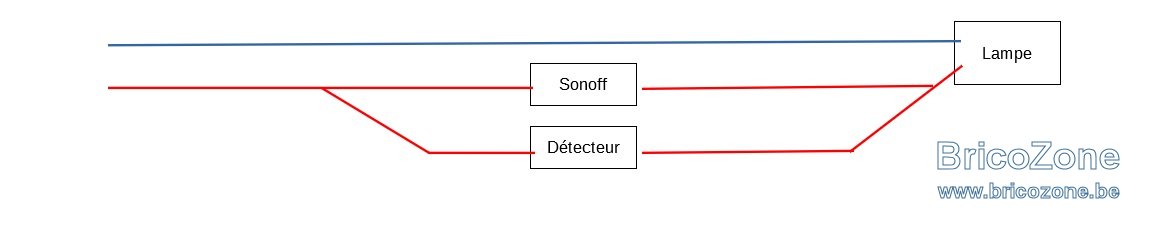

    Sonof basic parralelle détecteur.jpg

    Remarque : la lampe est toujours en fonction soit allumée-fixe, soit "allumable" sur détecteur. Il faut ajouter un interrupteur avant le montage en parrallèle pour désactiver entièrement la lampe.
    Mais ce n'est peut-être pas ce que veut Coyotito.

    isatas , 2 Mai 2019
    #6
  7. flashman

    flashman Liège

    Non, aucun risque, c'est la même phase. Et on peut très bien utiliser un dual comme un basic.

    Je n'ai jamais parlé de faire passer le détecteur par le relai.

    flashman , 2 Mai 2019
    #7
  8. Coyotito

    Coyotito 42 ans, France

    Bonjour,

    Merci beaucoup de vos réponses (rapides !).

    Je vais tenter la solution de flashman ce week end.

    Comme je ne suis pas sûr d'avoir tout compris à votre dernier débat, voici ci-dessous le schéma que la solution de flashman me semble donner, pouvez-vous me dire si je fais une erreur ?

    Je voudrais éviter de griller deux nouveaux transfos si possible...

    Merci encore !

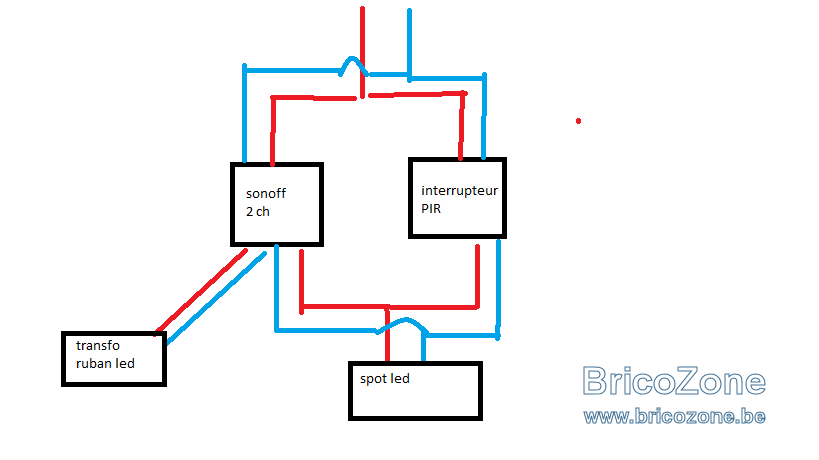

    schéma cuisine.png

    Coyotito , 3 Mai 2019
    #8
    RobBZ aime ça.
  9. Coyotito

    Coyotito 42 ans, France

    edit du message ci-dessus : au lieu "spot led" j'aurais dû écrire : "transformateur spot led"

    Coyotito , 3 Mai 2019
    #9
  10. flashman

    flashman Liège

    C'est ça.

    flashman , 4 Mai 2019
    #10
  11. Coyotito

    Coyotito 42 ans, France

    Merci !

    Coyotito , 6 Mai 2019
    #11
