Horloge Theben 6120130

SuzukiCavalcade

• 13 Janvier 2023

• #1

Bonjour a tous.

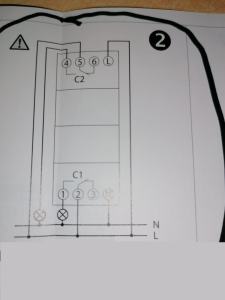

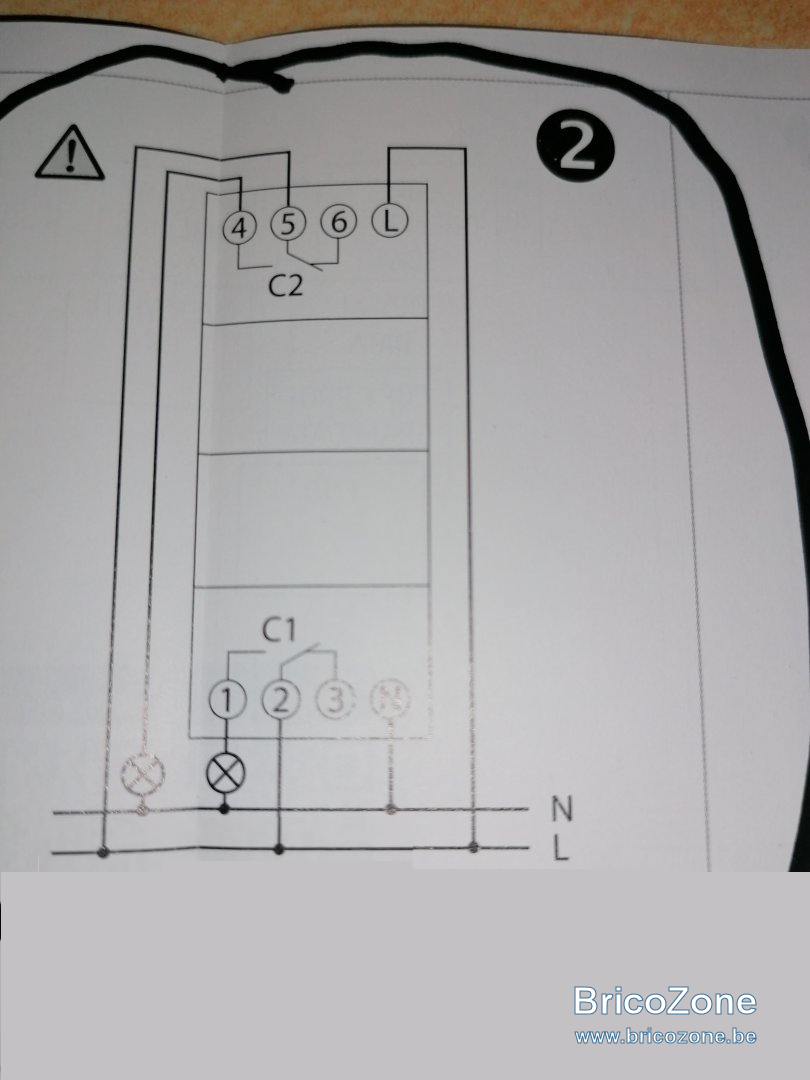

Je suis en mono phasé, je voudrais mètre cette horloge Theben 6120130 mais je suis un peu perturbé par ce plan avec les deux L
Quelqu'un pourrais m'expliquer le branchement de celui ci SVP.

Merci a vous



flashman

• 13 Janvier 2023

• #2

On s'en moque, ça ne change rien... C'est juste pour dire que les contacts sont libres de potentiel...


Les 2 lignes L n'en sont qu'une dans votre cas, c'est tout (suffit de les superposer).



SuzukiCavalcade

• 13 Janvier 2023

• #3

flashman a dit:

On s'en moque, ça ne change rien... C'est juste pour dire que les contacts sont libres de potentiel...


Les 2 lignes L n'en sont qu'une dans votre cas, c'est tout (suffit de les superposer).

Cliquez pour agrandir...

Ouf, désolé j'ai pas compris, pouvez-vous me décrire le branchement?



Cory

• 13 Janvier 2023

• #4

Bhein c'est quand même clair
L c'est L et ne fait qu'un.



Dernière édition: 13 Janvier 2023

SuzukiCavalcade

• 13 Janvier 2023

• #5

Est ce que j'ai bien compris le theben TR612 top3 peut piloter et programmé deux circuits diffèrent? ou je me trompe?



Cory

• 13 Janvier 2023

• #6

Oui, circuit C1 et C2



SuzukiCavalcade

• 13 Janvier 2023

• #7

Cory a dit:

Oui, circuit C1 et C2

Cliquez pour agrandir...

Cory
Merci Cory



Elbvarto17

• 13 Janvier 2023

• #8

Il y a deux L car vous pouvez proteger différemment la commande et la puissance.
Mais dans ce cas le schéma n'est pas adapté à la belgique car en belgique le neutrene peut pas etre commun à deux circuits
