Idée d'une mini installation

RobBZ

• 29 Août 2024

• #1

Bonjour à tous,

Je suis électricien mais complètement inculte en photovoltaïque...
La mode des mini installations arrive, on parle même de les autoriser sur prise 230V... Du coup, pourquoi pas en parler?

Mon but personnel, étudier la possibilité d'une mini installation photovoltaïque sur mon abri de jardin fort éloigné de ma maison.
(But actuel, dimensionner le câble qui ira vers cet abri de jardin)

Alors, imaginons que je prenne:

• 5 panneaux à 435Wc à 132€
• 1 onduleur 1500W à 375€

Ça fait une petite installation à ~1000€ qui pourrait produire combien de KW par an en plein sud sans ombre?
Un câble de 6² sur 130m pourrait causer 5V de perte entre l'onduleur et le compteur à 1500W, c'est grave? L'électricité allant au plus court, je risque pas de consommer sur le réseau avant de consommer l'énergie venant de mon onduleur?

En tout cas merci, j'essaye d'en connaitre un peu plus sur l'électricité...



antoine7850

• 30 Août 2024

• #2

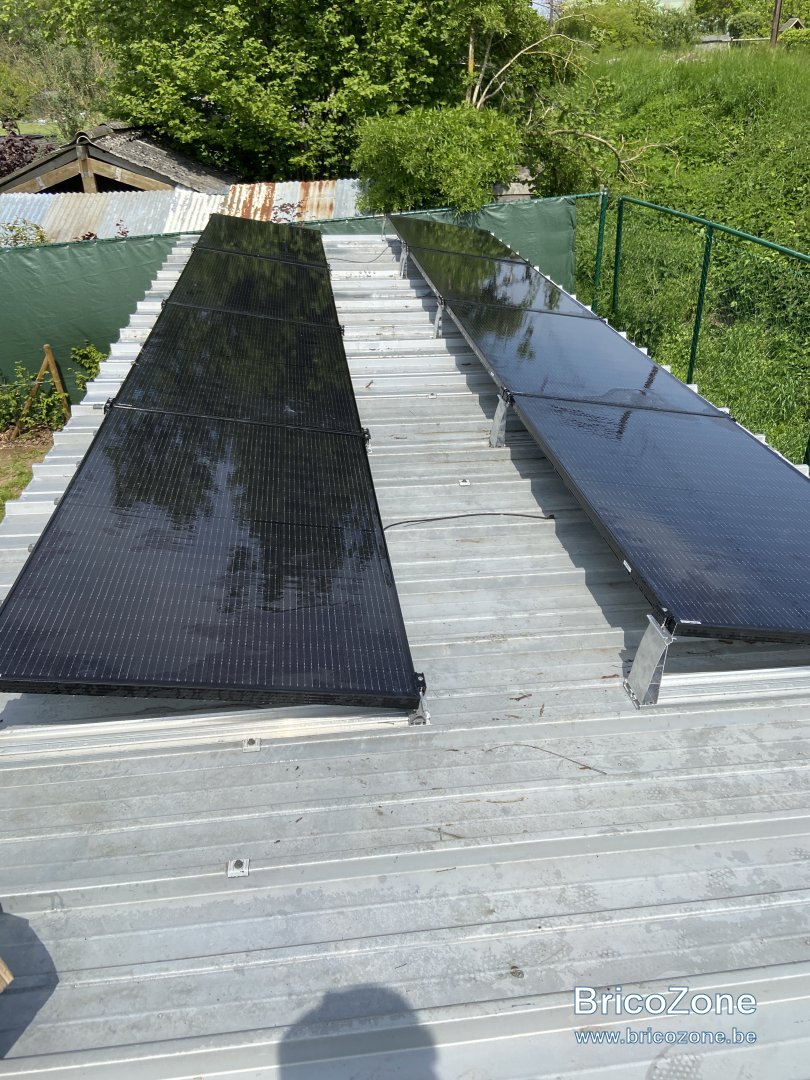

C’est tout juste ce que moi j’ai fais sur le miens.
8 panneaux 325W et un onduleur de 2,2kWh

J’ai tiré un 4mm2 sur 50m



RobBZ

• 30 Août 2024

• #3

Superbe en effet !
Dans ton cas tu as ramené la tension DC au plus proche de ton compteur. Techniquement plus simple.

Dans mon cas j'aimerais profiter d'un câble 230V pour mettre l'onduleur à 130m



neuneu

• 30 Août 2024

• #4

la question c'est pourquoi en tant qu'électricien tu n'as pas installer avant la fin de la compensation sur ton batiment principal,
budget peut-être
en général et tu sais pourquoi on reste en AC vers le compteur (les pertes) il esxiste des onduleur IP65/7



nitrous

• 30 Août 2024

• #5

Chers les panneaux. Je les ai eu 2x moins chers en tant que particulier



RobBZ

• 30 Août 2024

• #6

neuneu a dit:

la question c'est pourquoi en tant qu'électricien tu n'as pas installer avant la fin de la compensation sur ton batiment principal,
budget peut-être
en général et tu sais pourquoi on reste en AC vers le compteur (les pertes) il esxiste des onduleur IP65/7

Cliquez pour agrandir...

Toiture sud non terminée.
Budget évidemment...
D'autres paramètres aussi. Mais t'inquiète j'y ai pensé installer juste les onduleurs et réceptionner mais cela n'était pas possible. Bref on va pas refaire le passé, il faut maintenant voir le futur



BG1000

• 30 Août 2024

• #7

RobBZ a dit:

Ça fait une petite installation à ~1000€ qui pourrait produire combien de KW par an en plein sud sans ombre?...

Cliquez pour agrandir...

1,5kW et pas plus.
Ne pas oublier synergrid C10/11 qui limite la chute de tensions entre l'onduleur et le compteur à 1%



RobBZ

• 30 Août 2024

• #8

BG1000 a dit:

1,5kW et pas plus.
Ne pas oublier synergrid C10/11 qui limite la chute de tensions entre l'onduleur et le compteur à 1%

Cliquez pour agrandir...

2x6²/pôle, 120m ça passe
Je dois donc passer mon 3G6² en 5G6²...



antoine7850

• 30 Août 2024

• #9

RobBZ a dit:

Superbe en effet !
Dans ton cas tu as ramené la tension DC au plus proche de ton compteur. Techniquement plus simple.

Dans mon cas j'aimerais profiter d'un câble 230V pour mettre l'onduleur à 130m

Cliquez pour agrandir...

Mon onduleur est dans l’abris, vers un petit coffret et de là j’ai un 4mm2 qui retourne vers mon TGBT principal



RobBZ

• 30 Août 2024

• #10

antoine7850 a dit:

Mon onduleur est dans l’abris, vers un petit coffret et de là j’ai un 4mm2 qui retourne vers mon TGBT principal

Cliquez pour agrandir...

En 230V tu es au dessus des 1% de perte, 1,83% calcul rapide...



antoine7850

• 30 Août 2024

• #11

RobBZ a dit:

En 230V tu es au dessus des 1% de perte, 1,83% calcul rapide...

Cliquez pour agrandir...

Ca ne m’empêche pas de dormir en tout cas



RobBZ

• 30 Août 2024

• #12

antoine7850 a dit:

Ca ne m’empêche pas de dormir en tout cas

Cliquez pour agrandir...

Moi non plus, mais si c'est la règle...



T

Thor79

• 30 Août 2024

• #13

J' ai également une installation qui est au-dessus du 1% de différence réglementaire, ça fonctionne sans souci, différence de tension minime par grand soleil, et ça a été réceptionné comme ça par le sacro-saint Organisme Certifié obligatoire...qui semble souvent plus doué pour les factures que pour le contrôle proprement dit.
