  • #361
J'ai effectué d'autres impression en rentrant (support pour la Pi Cam).
L'accroche de la première couche est très bonne.
J'ai juste un soucis avec le filament qui sort de la buse pendant le chemin jusqu'au début de l'impression.
Celui-ci se retrouve dans le chemin lors de la bordure et de la première couche, et même si ca n'affecte pas la suite, c a un impact sur le rendu final.

Et je constate que les "supports" sont quasi plus solides que le modèle lui-même.
Ce qui rend le nettoyage difficile.
Et a même conduit à la casse du modèle imprimé !!

Bref, je ne lache pas l'affaire, mais c'est pas si simple que cela..

  • #362

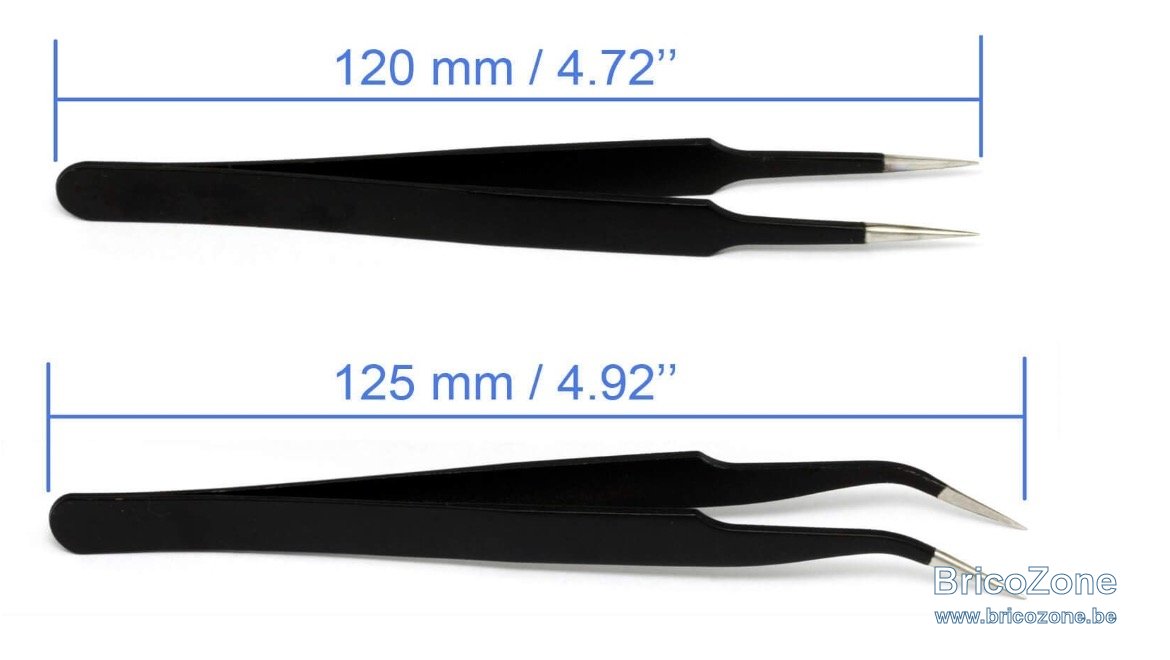

Pour les supports oui c'est pas évidement il faut vraiment bien les configurés et ça demande de l'expérience, un bon positionnement de la pièce les limiteras au maximum, un petit tour sur youtube t'aidera certainement, pour le filament qui pend au début il faut l'attraper avec une pince de ce style, c'est une habitude a prendre :) je n'y échappe pas non plus. L'impression 3D n'est pas simple quand on commence mais avec le temps et l'expérience tes impressions seront de mieux en mieux.

Capture d’écran 2019-07-22 à 21.56.41.jpg

  • #363
J'ai enfin pu modéliser et imprimer un premier objet "utile".

Tout d'abord, sur les bon conseils de @Pat_Be , j'ai téléchargé un profil pour Cura.
Et d'un coup tout va mieux.
J'ai dessiner une rehausse pour les pieds de divan IKEA Lillberg 3 personnes qui est devenu notre divan d'extérieur.
Mon épouse a réaliser des housses imperméables.
J'ai acheté une housse pour recouvrir le tout la nuit et les courtes périodes de pluie, et pour éviter que les chats de passage ne viennent pisse dessus.

Bref, revenons-en à la 3D.
Je voulait donc surélever le tout, pour ne pas que les pieds ne boivent trop l'eau au sol après la pluie.

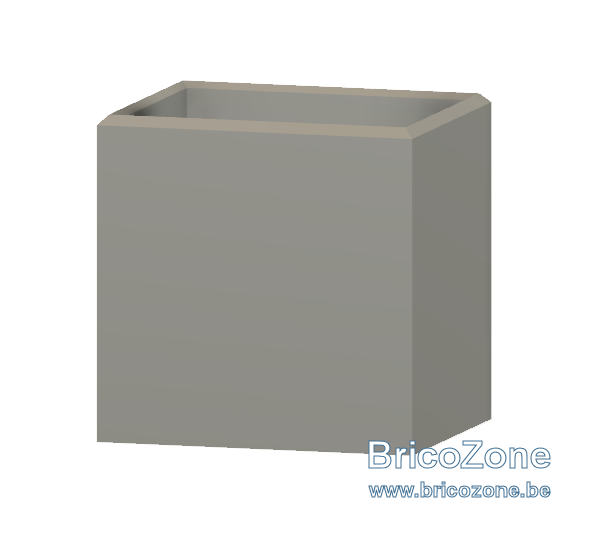

Les pieds avant sont simple car bien droit.
Il suffit de faire un bloc, et de l'évider légèrement pas le dessus.

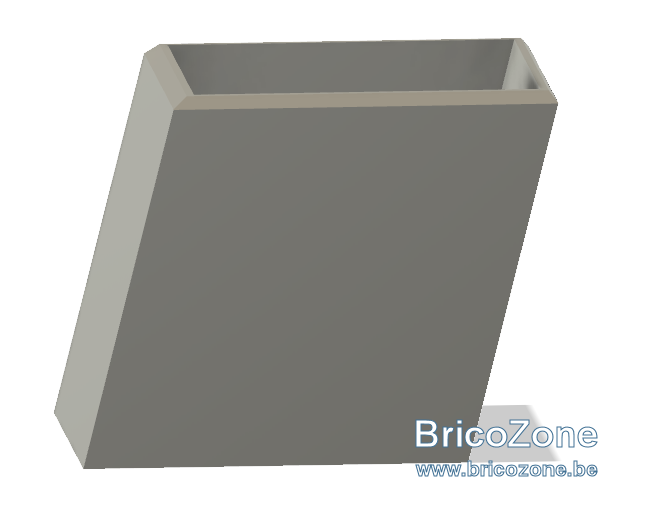

Pour les pieds arrières, il y a un angle. J'ai donc pu fouiller les tuto sur le web pour trouver l'usage du "sweep" qui suit un "path" pour construire le volume extérieur.
Et idem dans l'autre sens pour extruder vers le bas et créer le trou pour le pied...

L'air de rien, 3h15 pour un des pied avant, pour des mesure externe de L50xl41xh50, l'évidement est de 45x36 avec 30mm d'extrude...

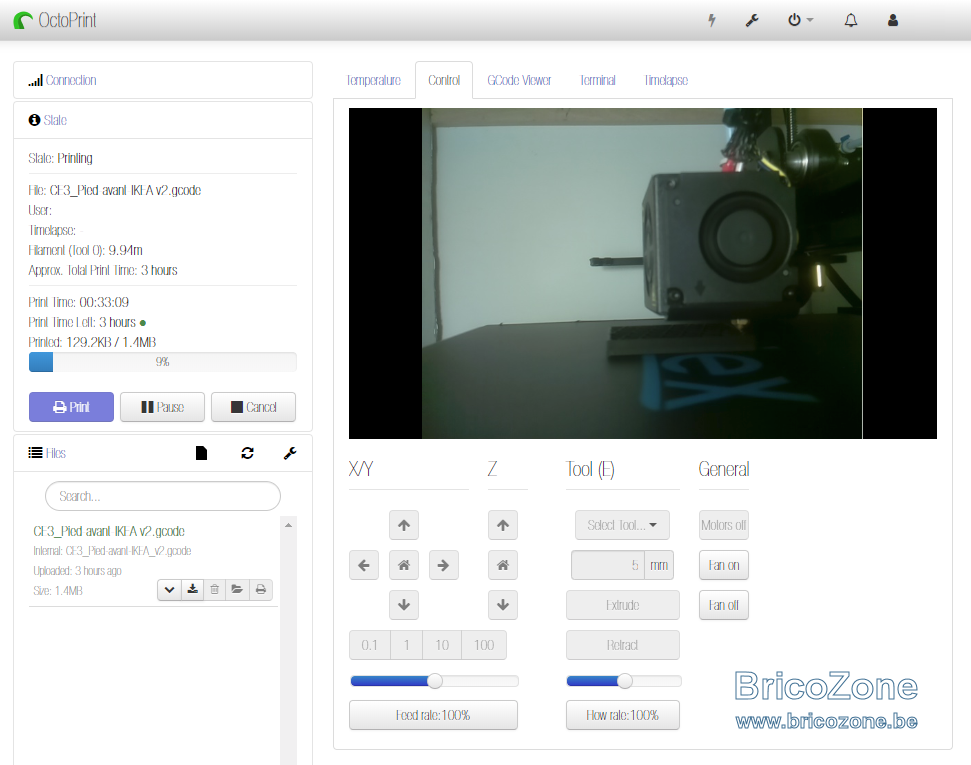

Le premier pied arrière est en cours d'impression, sous l'oeil d'Octoprint !

  • #364
(et demain je lui construit une armoire)...
Passage au Hubo pour acheter un panneau à 40€, et finalement j'ai trouvé mon bonheur dans les chutes à 2€/pces, total 8€.

  • #365
C'est chouette de voir enfin des trucs imprimé maison, pour le temps d'impression c'est en effet un gros point noir de Cura par rapport a S3D, j'ai jamais compris pourquoi a paramètre égaux les impressions Cura était beaucoup plus longue que celle sortant de S3D. Sinon c'est un excellent soft, un peu usine a Gaz en mode avancé mais avec l'habitude on s'en tire. J'en enfin acheté une bobine de TPU, (j'avais idée de faire mes propres pieds et pastille anti dérapante pour collé en-dessous de certaine de mes réalisations menuiseries).


J'espère que ce genre de site va ce répandre dans l'avenir : https://www.happy3d.fr/fr/?fbclid=IwAR2GTAkDIHH_1rIlTO42pLBaVBikdAiWhBdP9AVpO1xMyJNJKJiq3mYVMdA

  • #366
La finition est top!

C'est dingue le nombre de choses intéressantes trouvées sur thingiverse pour les outils, dont l'affleureuse Makita RT07.

Petit exemple que je vais tenter d'ici peu : https://www.thingiverse.com/thing:2972062

je déterre un peu le sujet,
as-tu testé les bagues de copiage ? je m'interrogeais sur la solidité des bagues
(je modélise actuellement plusieurs bagues de copiage pour la Bosch POF 1400 ACE
qui seront imprimées en ABS)

  • #367
Oui j'ai testé et ça fonctionne assez bien. Même en PLA ça fait bien son job.

  • #368
Oui j'ai testé et ça fonctionne assez bien. Même en PLA ça fait bien son job.
merci pour l'info
je vais tester le PLA , après réflexion ... l'ABS est légèrement plus souple et c'est pas vraiment bienvenu pour une bague de copiage.

Dernière édition:
  • #369
impression en PLA de 2 bagues de copiage 40 et 24 mm (pour la Bosch Pof 1400 Ace) :

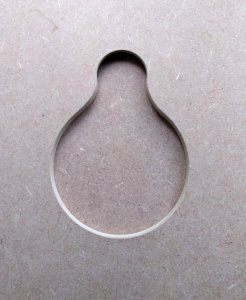

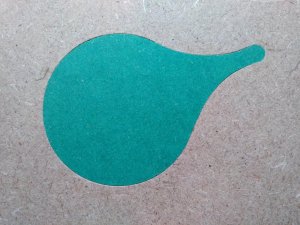

2ème test de fraisage d'inclusion sur des chutes de mdf et valchromat (pas de bois plus "noble" sous la main)
à l'aide d'un gabarit :


bon ok, on est loin des possibilités et de la précision offertes par une CNC ,
mais je suis assez content du résultat et surtout de ne pas devoir changer de défonceuse pour une histoire de bagues non compatibles ;) !

Dernière édition:
  • #370
Moi j'ai imprimé un gabarit qui me permet de faire des ''papillons''. Une bague pour défoncer et l'autre avec le même gabarit pour faire le ''papillon''.

Je n'ai rien inventé.

  • #371
Chers utilisateurs de Fusion360, existerait-il une moyen accessible pour scinder une pièce afin de l'imprimer en plusieurs parties et de la "reconstruire" une fois "imprimée"?

Ici, exemple très simple, un triangle de billard.
Trop grand pour mon BED.
Il faudrait pouvoir le couper en 3 parties, avec une forme spécifique (puzzle ou autre) afin de pouvoir le ré assembler une fois imprimé...

J'ai l'impression d'avoir vu passer une option native dans Fusion360 lors d'un de me survoles de tuto, mais je ne retombe pas dessus.

  • #372

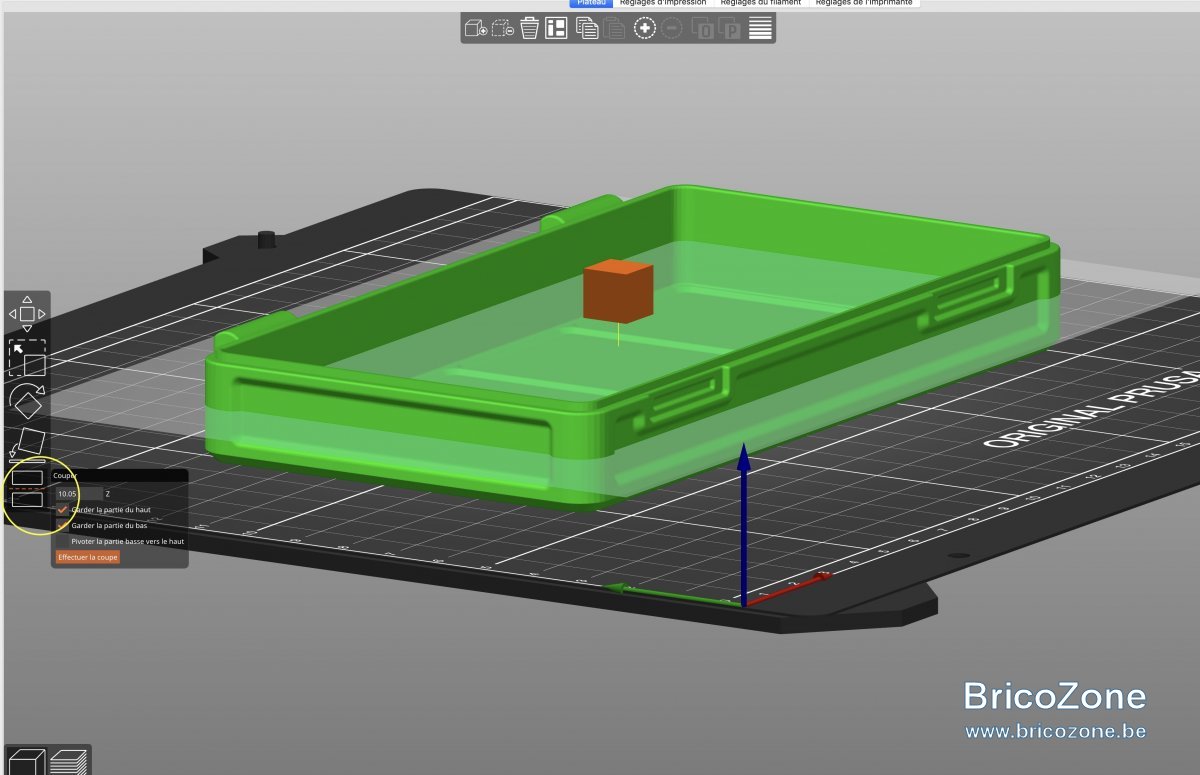

Pas besoin de fusion pour ca, le Slicer Prusa le fait très bien. Voir ici :

Capture d’écran 2019-08-15 à 10.28.43.jpg

  • #373
Cura aussi ?

  • #374
Aucune idée, je n'utilise pas Cura.:)

  • #377
Merci.
Je vais partir la dessus.
(même si je reste quasi persuadé d'avoir vu une option qui coupe l'objet à l'endroit voulu et permet d'effectuer une découpe prévue pour assemblage).

  • #378
Je veux bien ton retour quand tu auras tester. C'est toujours bon à savoir !

  • #379
Ca part mal, je voulais reproduire la deuxième video, en effectuant une découpe "puzzle" au milieu de chaque coté de mon triangle.
Sauf qu'au moment d'utiliser le mode "patch" qui permet d'extruder des trait et non des surfaces...eh ben je ne trouve pas le mode patch sur mon F360... :(

  • #380
et sous l'onglet "Create" ... pas de "patch" ?
perso, j'utilise Sketchup ...

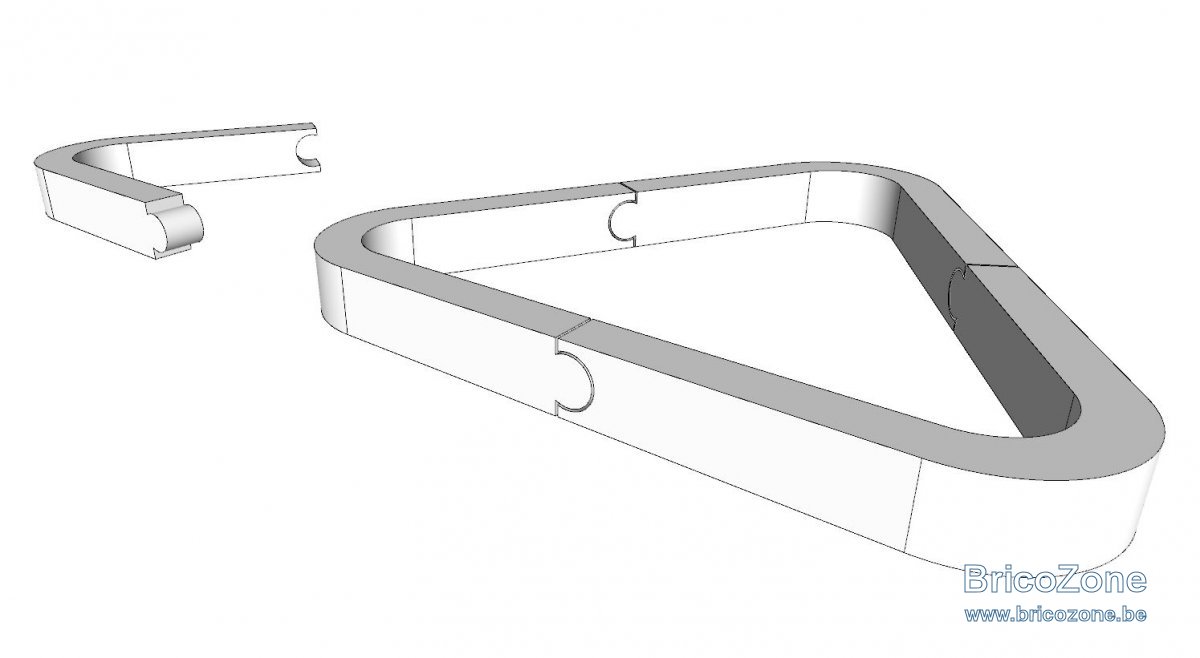

c'est ce genre de chose que tu cherches à faire ? :


Dernière édition:
