Installation boiler électrique

S

Saku

  • #1
Salut à tous,
Notre ancien boiler électrique a rendu l’âme et on doit le remplacer…
Cependant notre précédente installation a bien 20 ans et n’a pas du tout été faite dans les règles de l’art (pas d’évacuation d’eau ni groupe de sécurité).
Pour l’évacuation, on m’a dit pas de soucis suffit de placer un vase expansion (8L pour un boiler de 150L). Par contre faut il placer l’arrivée d’eau du vase vers le haut ou vers le bas ? Et faut il le placer sur entrée d’eau froide après groupe de sécurité ou sortie eau chaude ?

Si vous avez besoin de plus d’informations ou simple avis, on a commandé un boiler neotherme 150L stéatite NEO150XVMEU et vase expansion 8L de Watts

merci à vous

  • #2
Vase trop petit (en générale 10% du volume d'eau), donc 12lt
Il se place soit entre l'eau froide et le bouler (peut importe le sens) avec une jonction le plus court possible, soit sur un Te sur l'eau chaude (pour la lésionnelle).

il y a une video sur l'ex CSTC qui explique ou placer le vase

  • #3
Da05 a dit:
Vase trop petit (en générale 10% du volume d'eau), donc 12lt
Il se place soit entre l'eau froide et le bouler (peut importe le sens) avec une jonction le plus court possible, soit sur un Te sur l'eau chaude (pour la lésionnelle).

il y a une video sur l'ex CSTC qui explique ou placer le vase
Cliquez pour agrandir...

Ah zut pour la taille je me suis référé aux recommandations fabricant ici : https://res.cloudinary.com/afdb/raw...v1/documents/10070521_vase_d_expansion_sa.pdf

et justement je cherche l’installation la plus judicieuse pour éviter la légionelle

  • #4
Saku a dit:
Salut à tous,
Notre ancien boiler électrique a rendu l’âme et on doit le remplacer…
Cependant notre précédente installation a bien 20 ans et n’a pas du tout été faite dans les règles de l’art (pas d’évacuation d’eau ni groupe de sécurité).
Pour l’évacuation, on m’a dit pas de soucis suffit de placer un vase expansion (8L pour un boiler de 150L). Par contre faut il placer l’arrivée d’eau du vase vers le haut ou vers le bas ? Et faut il le placer sur entrée d’eau froide après groupe de sécurité ou sortie eau chaude ?

Si vous avez besoin de plus d’informations ou simple avis, on a commandé un boiler neotherme 150L stéatite NEO150XVMEU et vase expansion 8L de Watts

merci à vous
Cliquez pour agrandir...
Salut ! Tu tapes " emplacement vase expansion sanitaire sur ballon" dans ton moteur de recherche ; une page générale s'ouvrira . Tu cliques alors sur "image " et tu aura le choix visuel de beaucoup de cas de figure : entrée EF dans ballon via le haut, via le bas, sur le côté.

Tu cliqueras "droit" sur la photo qui t'intéresse + " ouvrir dans un nouvel onglet " de manière à revenir plus facilement à la page " images " en refermant l'onglet.

Le vase d'expansion " sanitaire" se place entre le groupe de sécurité placé en entrée d'eau froide du ballon.

Je te conseille de prévoir un " Té + vanne de vidange " entre le vase et le ballon afin d'en faciliter la vidange avant contrôle du ballon ( tartre; anode de magnésium, résistance chauffante si blindée, etc...

La totale serait aussi de placer en Té+ vanne en sortie ECS pour s'offrir un point de puisage d'EC dans le local technique où se situera le ballon et aussi un moyen de procéder au détartrage du bidon. Bon travail ! Ciao. ;):)
Bon travail ! Ciao. ;):)

  • #5

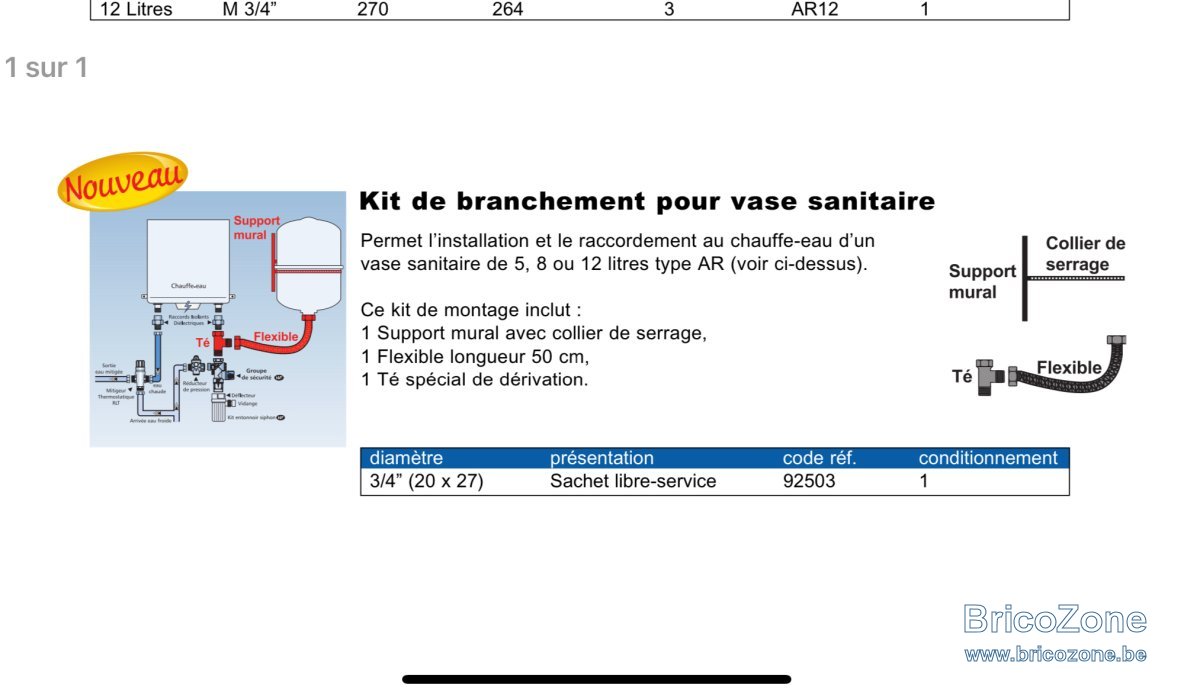

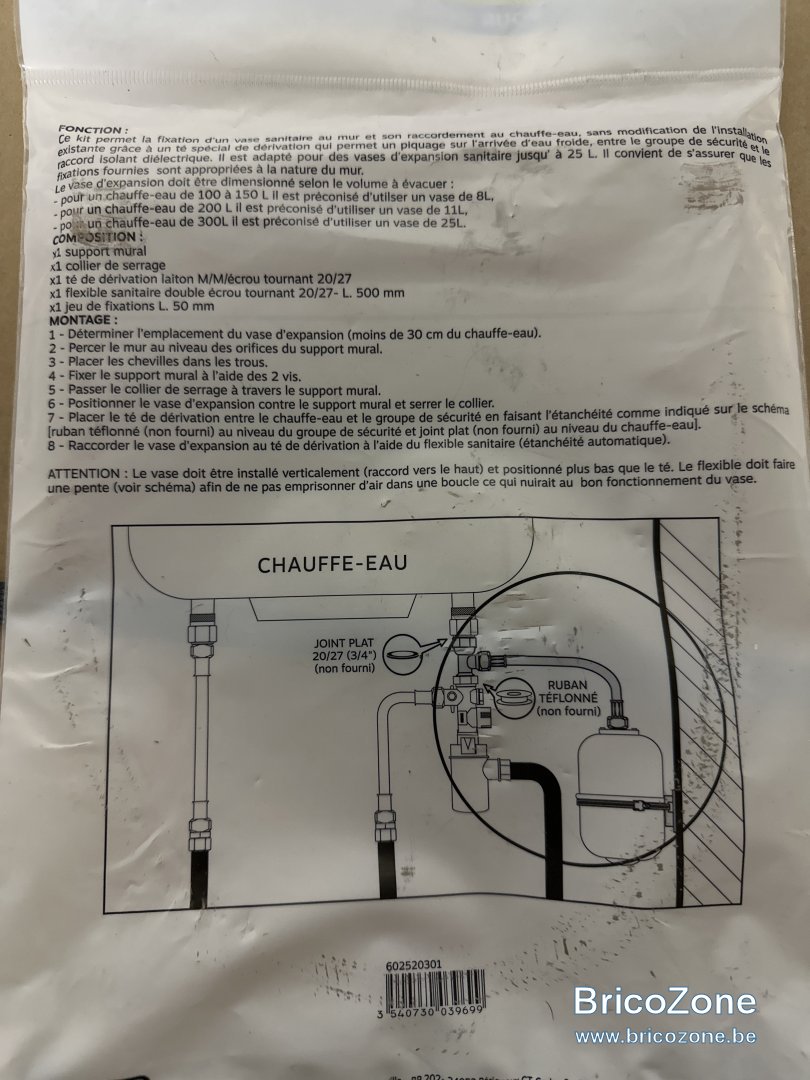

Toujours autant perdu la documentation et le manuel se contredisent. Voyez ci dessous.

Qui dois je écouter ? Le manuel du kit ? La documentation du vase ? La vidéo de CSTC ? J’ai trois versions différentes et j’aimerai bien trouver le moyen le plus efficace pour éviter l’eau stagnante.

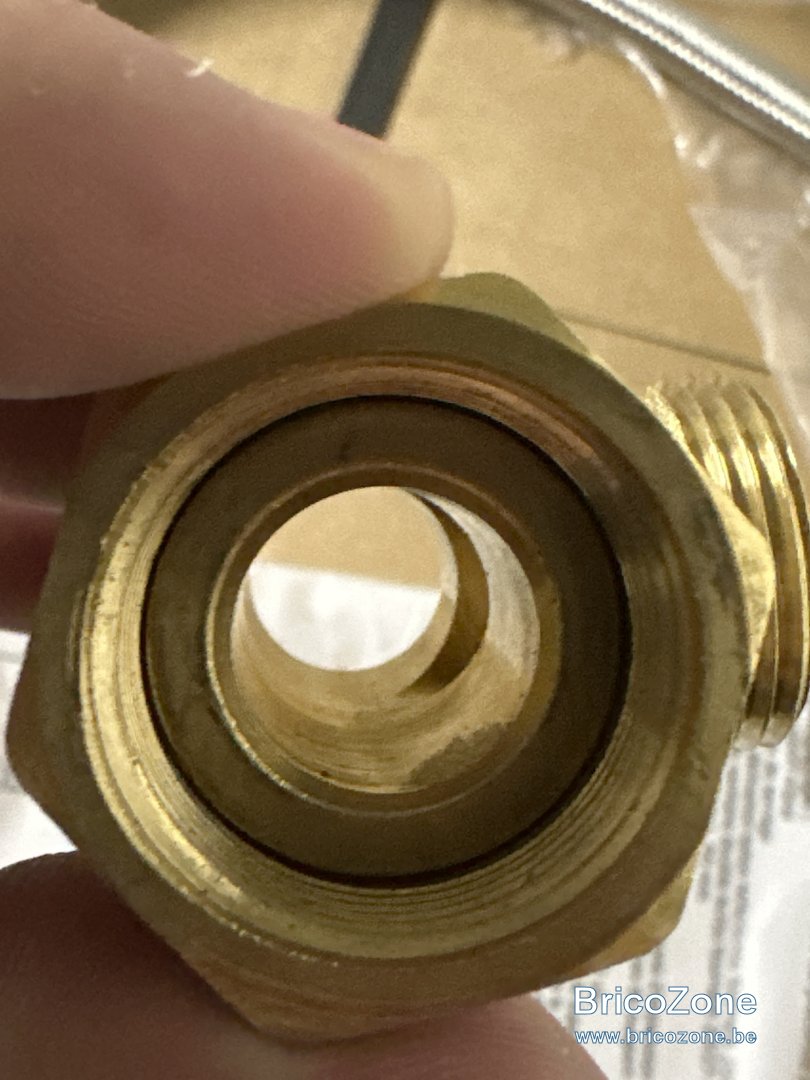

Aussi dans le kit on dit que j’ai un té « spécial » mais je vois pas en quoi il est spécial car il n’a rien à l’intérieur pour forcer la circulation.






  • #6
C'est un vase d'expansion, il n'y a rien à forcer... Il ne fait que compenser le surplus de pression, c'est tout...


Le sens, on s'en tape... C'est juste une membrane et de l'air...

  • #7

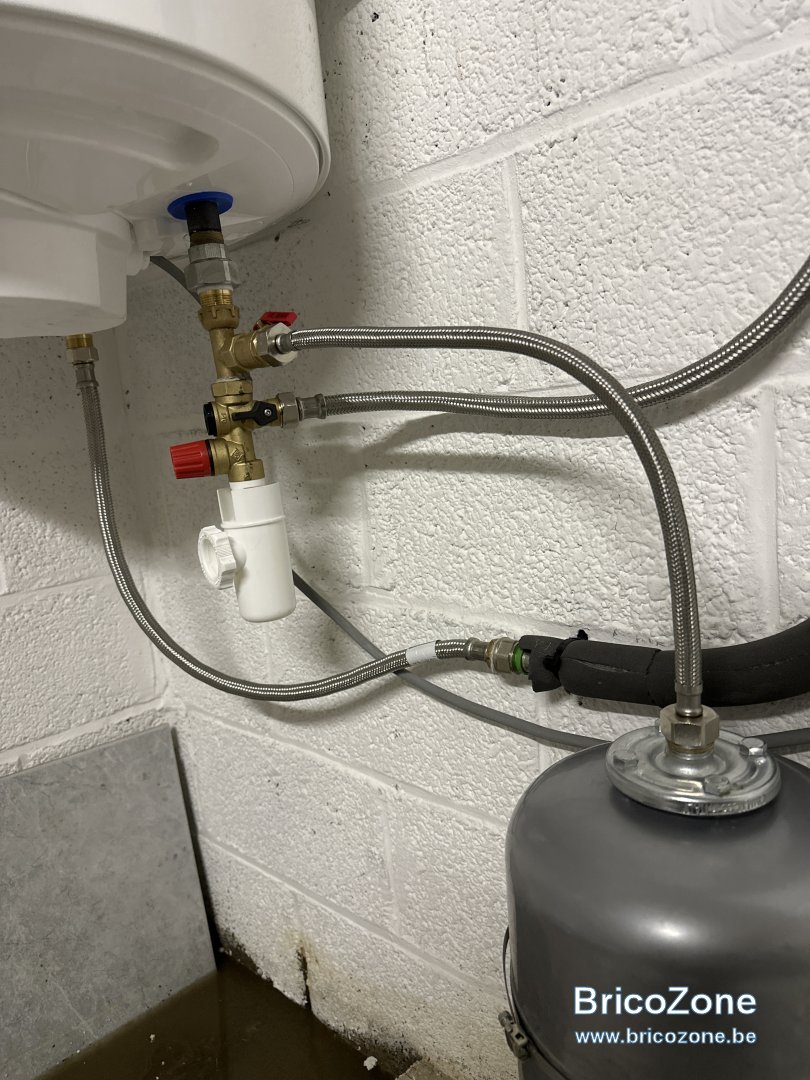

Voici l’installation finale, dites moi si quelque chose ne va pas ou si le vase d’expansion est mal positionné


  • #8
Des flexibles, des flexibles, toujours des flexibles :D

  • #9
Wark a dit:
Des flexibles, des flexibles, toujours des flexibles :D
Cliquez pour agrandir...
C'est problematique ?
C'est juste pour une aider une future maintenance mais après ca part une partie en alpex puis en galva

  • #10
Ça dépend de la pression

J'ai toujours lu que c'était la partie faible :D

  • #11
C'est comme le boulot, flexible en début de carrière, rigide quand on approche de la pension.

  • #12
Puike a dit:
C'est comme le boulot, flexible en début de carrière, rigide quand on approche de la pension.
Cliquez pour agrandir...

Mince, j'en suis déjà proche sur certains points alors.

  • #13
T'inquiète jeune homme, tu es plus proche du début que de la fin ( si fin il y a :grinning:)

  • #14
Wark a dit:
Des flexibles, des flexibles, toujours des flexibles :D
Cliquez pour agrandir...
Salut !
Si égout fonctionnel dans la cave et une bonne assurance, pourquoi pas ! ? ! :eek::laughing::joy: Je sors !
L'Alpex & Consort raccordé avec des accessoires " à visser " - un peu plus cher, mais c'est pas les 6 qu'il faut , qui vont trouer le portefeuille - garantira mieux ce montage et un meilleur débit ECS.
Aucune hésitation à avoir pour corriger le tir et dormir ou partir en vacances l'esprit reposé. :p:cool: Ciao. ;)

  • #15
Ce qui m'inquiete le plus c'est l'emplacement du vase et la potentielle stagnation de l'eau, pas vraiment les flexibles

  • #16
Saku a dit:
Ce qui m'inquiete le plus c'est l'emplacement du vase et la potentielle stagnation de l'eau, pas vraiment les flexibles
Cliquez pour agrandir...
Salut ! Peu de risque de légionellose s consommation d'ECS régulière et ballon poussé à 60°C régulièrement.
Tu peux profiter des transformations pour le déplacer au mur à la droite du ballon et le mettre sur " tête bèche " avec un bout de tuyau multiskin plus court . Chez moi, ce genre de flexible, j'évite ! Ciao. ;):)

  • #17
Tchotto a dit:
Salut ! Peu de risque de légionellose s consommation d'ECS régulière et ballon poussé à 60°C régulièrement.
Tu peux profiter des transformations pour le déplacer au mur à la droite du ballon et le mettre sur " tête bèche " avec un bout de tuyau multiskin plus court . Chez moi, ce genre de flexible, j'évite ! Ciao. ;):)
Cliquez pour agrandir...
Heuuu…. Si il y a un bras mort à une température de +25 degrés, elle va adorer, même si le boiler est à 60 ( en plus, ici sur eau froide).

  • #18
Da05 a dit:
Heuuu…. Si il y a un bras mort à une température de +25 degrés, elle va adorer, même si le boiler est à 60 ( en plus, ici sur eau froide).
Cliquez pour agrandir...
Et donc je dois faire quoi ?
