Installation de collecteur

D

dannyd40

• 10 Décembre 2025

• #1

Bonjour à tous,

Je prévois d’installer 4 collecteurs (nourrices) dans ma buanderie :

• 2 pour le chauffage


• 2 pour le sanitaire (EF/EC)


Toutes mes flexibles viennent du haut, donc l’idée serait de faire une installation compacte en vertical, avec les 4 collecteurs superposés pour gagner de la place.
Je sais que ce n’est pas la solution la plus courante, mais s’il existe des réalisations ou retours d’expérience similaires, ça m’intéresse.

Données de l’installation :

• Chauffage : 9 circuits (départ + retour)


• Sanitaire : 13 points en eau froide et 6 en eau chaude


Je recherche :

• photos ou schémas d’installation compacte


• avis sur l’accessibilité/maintenance (vannes, purge, etc.)


• conseils sur l’écartement idéal entre collecteurs


• bonnes pratiques si on empile plusieurs nourrices


Avez-vous déjà vu ou fait une installation avec 4 collecteurs alignés verticalement ?
Des exemples, conseils ou retours sont les bienvenus !

Merci d’avance pour vos réponses



Tchotto

• 12 Décembre 2025

• #2

Salut ! Que veux-tu que l'on te dise....sans plan ! ? !
Que tu aies 2 ou 4 ou 6 ou 8 collecteurs alignés verticalement ou horizontalement ne change rien à une installation si ce n'est qu'une question d'encombrement !
Peux-tu être plus explicite sur le pourquoi du comment de ton approche au moyen d'un plan, des longueurs de tuyauterie , des Ø envisagés , de l'emplacement des radiateurs ou autre système retenu ! Merci ! Ciao.



Da05

• 12 Décembre 2025

• #3

il faudra juste décaler les collecteurs du mur pour pouvoir passer les tuyauteries derrières, histoire que les raccordements soit accessibles



D

dannyd40

• 15 Décembre 2025

• #4

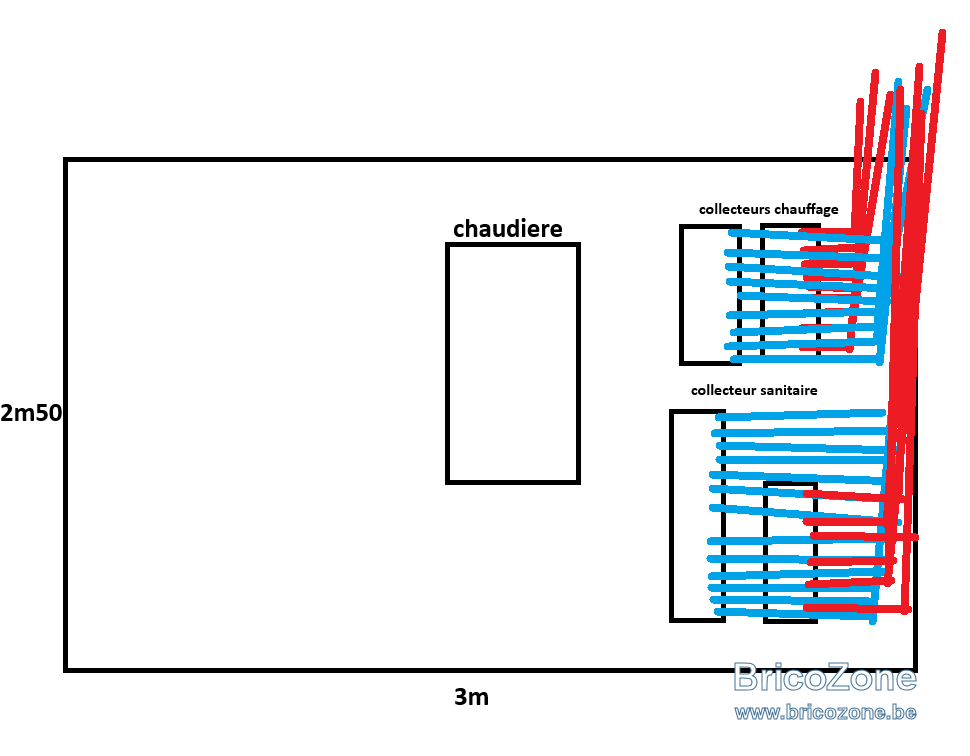

voici une petite illustration
j'ai 9 chauffages
13 points d'eau froid
6 points d'eau chaude

ils viennent du haut
je pensais a mettre les collecteur vertical pour pouvoir tout passer en gaine sur le coté et puis les relié.
avez vous une meilleur proposition ? je n'ai pas envie que tout mon mur est pris par des tuyau
37 cables cela va prendre de la place.

bien a vous



Tchotto

• 15 Décembre 2025

• #5

Salut ! Tu cloisonnes le tout avec panneaux OSB ou Marin de 18mm sur charnières et tu as un mur qui cache le tout pour y pendre ce que tu veux tout en rendant le tout accessible quand tu le désires.
Imagination au pouvoir !!!!!!!! Bon travail ! Ciao.



A

A.L.

• 15 Décembre 2025

• #6

J'ai posé les collecteurs chauffage et eau verticalement parce que, comme chez toi, tout part vers le haut.
Mauvaise idée.
La courbure des tubes prend beaucoup de place et ce n'est pas "élégant"
Il vaut mieux mettre les collecteurs à l'horizontale et poser les tubes verticalement.



Dernière édition: 15 Décembre 2025

A

A.L.

• 15 Décembre 2025

• #7

Autre chose, pour avoir autant de départs, je suppose qu'il y a plusieurs niveaux (étages).
Pourquoi ne pas avoir prévu un collecteur par étage ?



D

dannyd40

• 16 Décembre 2025

• #8

Je veux rassembler tous les collecteurs dans la buanderie.
Elle est en dessous de la cuisine et salle de bain donc très stratégique.

cependant si je veux pas prendre tout ma largeur de mur j’aimerais les mettre horizontal mais un en dessous de l’autre
C’est possible avec 4collecteurs?



A

A.L.

• 16 Décembre 2025

• #9

Oui, c'est possible.
Pour deux, il existe des supports étagés :

A poser dans l'autre sens si on va vers le haut.
Pour quatre, il faudra "bidouiller" un support pour écarter le deuxième support (celui du haut) du mur .
Deux morceaux de bois, des tiges filetées, deux morceaux de Metalstud, ...



D

dannyd40

• 16 Décembre 2025

• #10

Faudrait que je regarde
Le chauffage en premier?

‘comme les tuyau viennent du haut est ce que je met aussi le collecteur aller (chaud) vers le haut ?



A

A.L.

• 16 Décembre 2025

• #11

Je comprends pas, la chaudière se trouve bien au même niveau que les collecteurs et les radiateurs sont plus haut que la chaudière ?
Si oui, les tuyaux partent vers le haut, ils n'en viennent pas.
Enfin, oui et non, (pour le chauffage) le chaud part vers le haut et le froid en revient.
