Installation d’une Nest Hello

K

Khatgs

• 28 Novembre 2021

• #1

Bonjour à tous,

Je suis un peu perdu dans l’installation de la sonnette Hello nest que je viens d’acheter.

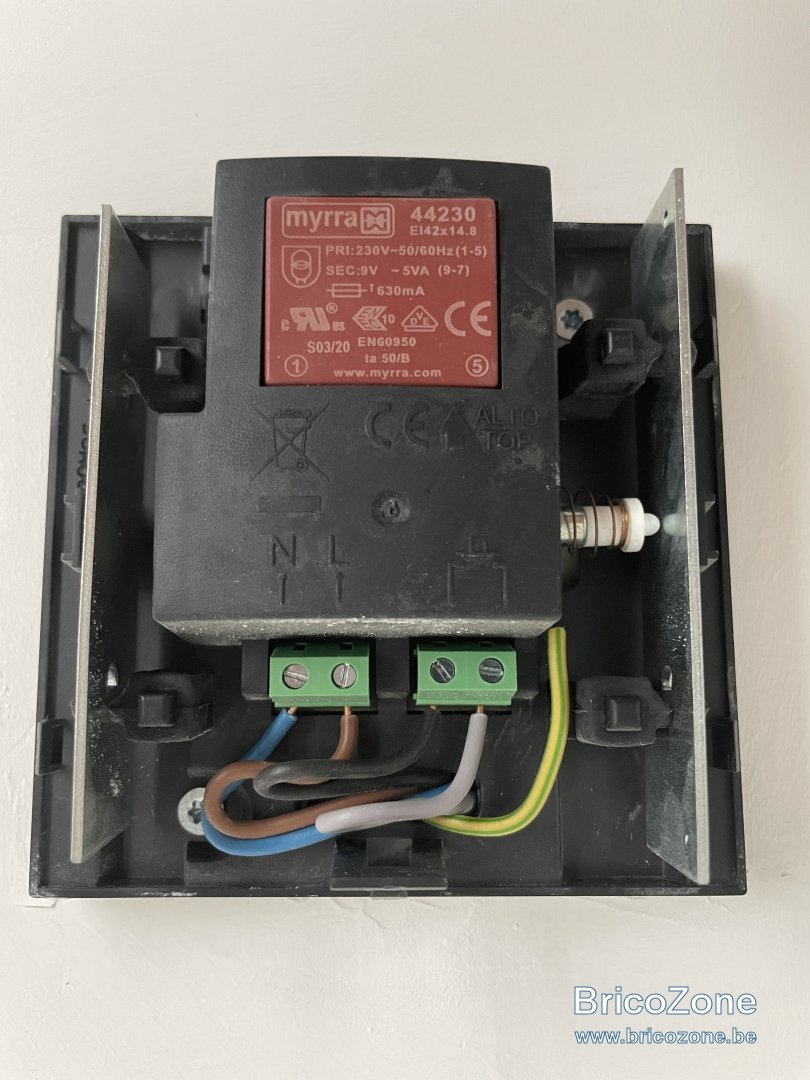

Je vous joints une photo de mon carillon.

Je ne vois par les « bornes » comme indiqué dans la procédure mais uniquement ces câbles N et L..

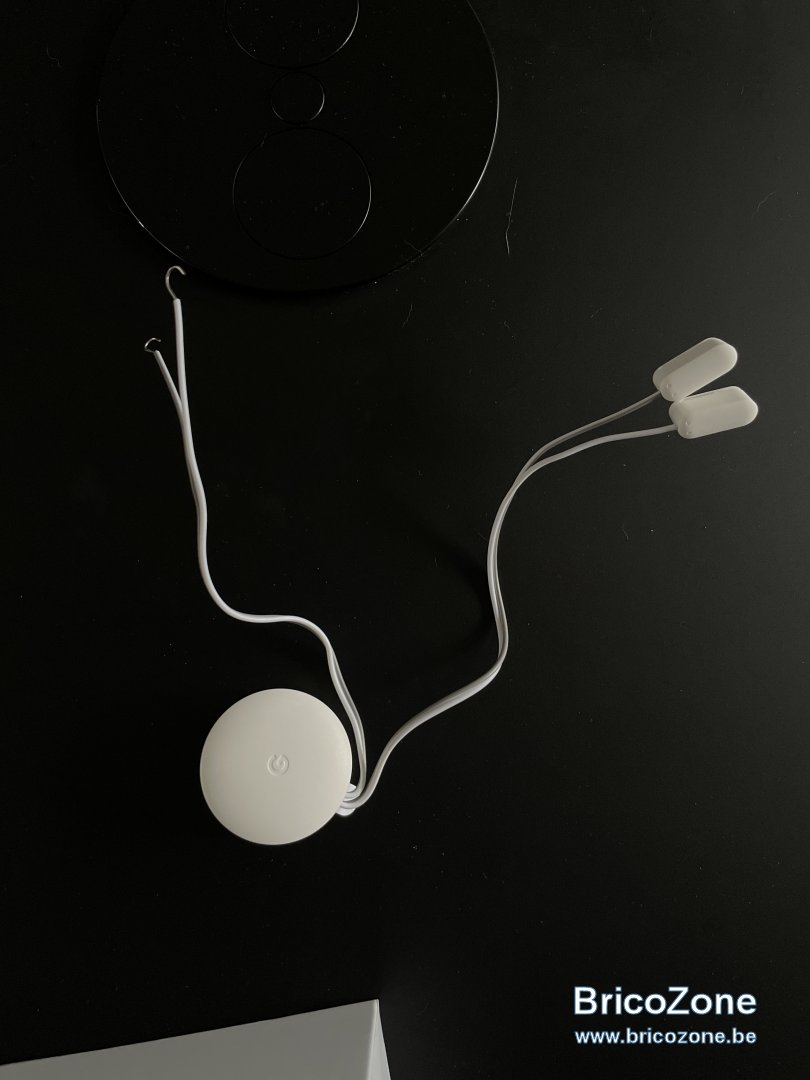

Côté sonnette, j’ai un câble bleu et brun (je supposes N et L également. J’ai tenté de brancher la sonnette, celle-ci s’allume mais le carillon fais un drôle de bruit (surement du au fait que je n’ai pas encorer installer de connecteur de carillon dans la boîte).

Pourriez-vous m’aider ou m’aiguiller?
Merciiii beaucoup!



hql161

• 28 Novembre 2021

• #2

hello,
il faut un transfo qui delivre une tension AC de 12 à 24V (puissance de min 8VA) pour faire fonctionner le Nest
or votre transfo du carillon delivre 9v et une puissance de 5VA

remplacement carillon existant :
avec Honeywell / Friedland D117

avec ceci faudra placer un transformateur, le mieux serait dans le coffret sur rail din (si l'arriver L-N existant vient du coffret) genre friedland E3555 (24VAC 14VA)

edit : sur la video, il utilise un tfo de 8-24V 8 VA, la puissance me semble peu vu que le nest a besoin de 8VA pour qu'il fonctionne (il faut encore alimenter le carillon )



K

Khatgs

• 29 Novembre 2021

• #3

Bonjour,

Merci pour l’info.

Le changement ne me semble pas si complexe, par contre dans l’exemple ils n’ont que 2 cables hors j’en ai 4.

Je ne sais pas ou vont les cables gris/noir de mon installation… au niveau du bouton poussoir c’est un brun et un bleu..

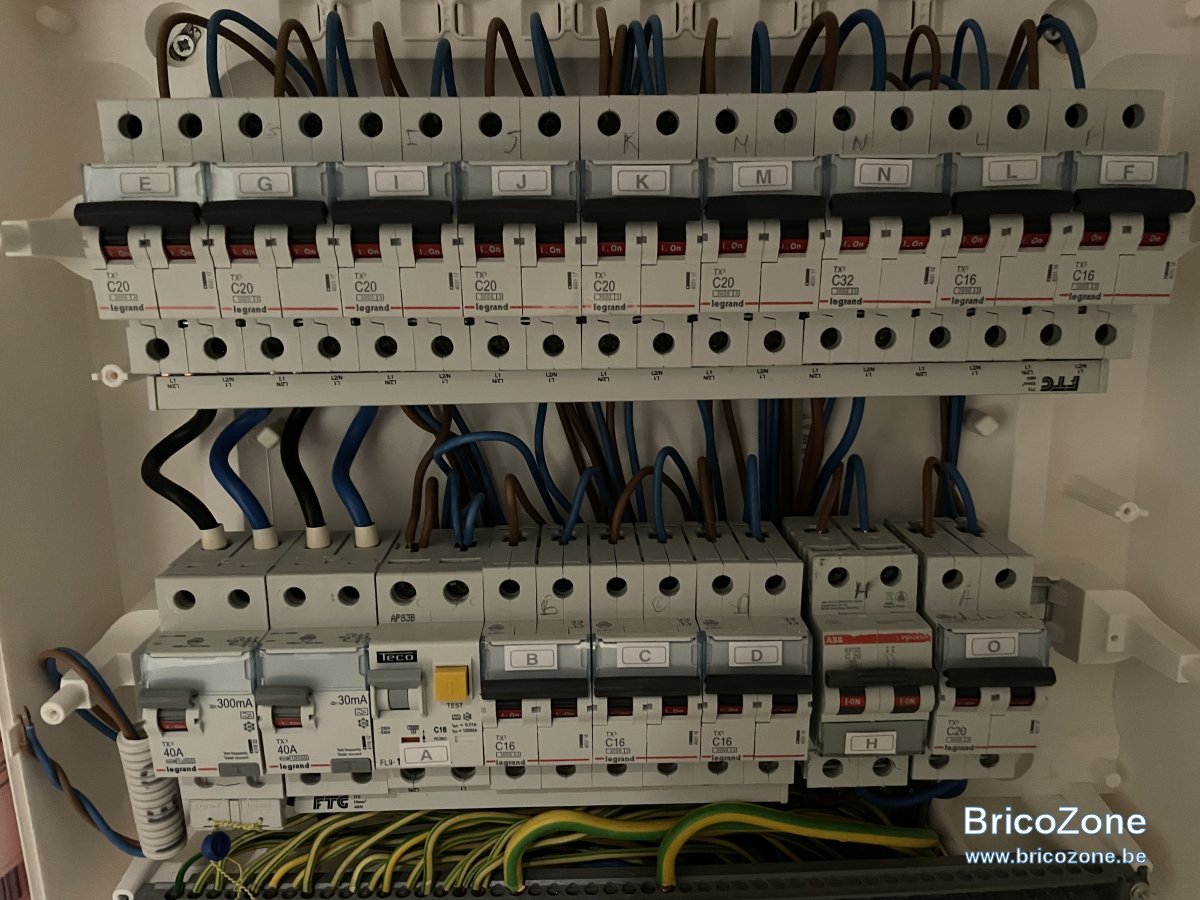

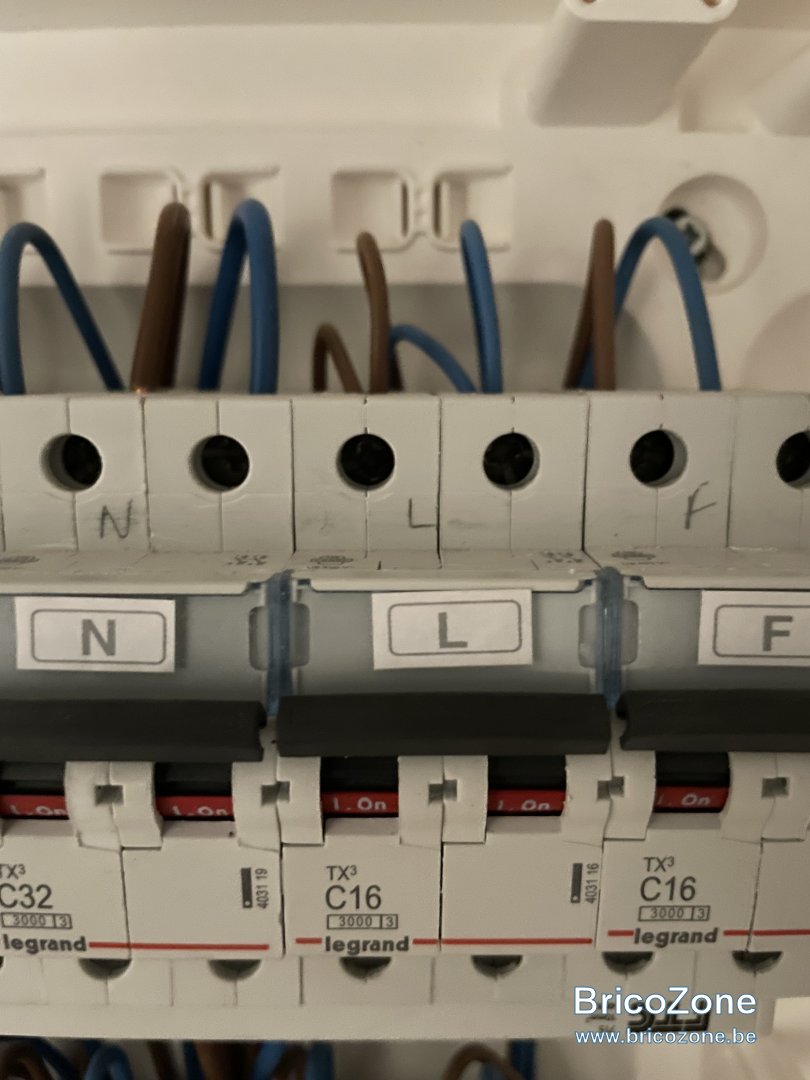

ci joint des photos de mon tableau, c’est le « L »



flashman

• 29 Novembre 2021

• #4

L et N, c'est l'alimentation venant du coffret/d'une prise/d'un interrupteur...

Gris et noir, c'est le bouton-poussoir forcément (on s'en tape des couleurs, c'est juste qu'il y a un pontage quelque part).



K

Khatgs

• 29 Novembre 2021

• #5

Du coup, concretement comment se fera le branchement ?



hql161

• 29 Novembre 2021

• #6

hello,
qui a t-il sur ce disjoncteur "L" C16 à part la sonnette ? voir schema unifilaire de l'install

Si 2 fils du disjoncteur "L" vont directement au carillon sur les bornes L-N du transfo du carillon :
alors :
- il faudra placer le transfo dans le coffret, il vous reste que 2 modules , un transfo de 8VA 24VAC (car 10 VA et + font 3...4 modules)
- changer le carillon par Honeywell / Friedland D117 en recuperant le 24V sur les 2 fils existants
- raccorder comme sur la video du #2

Si les 2 fils du carillon en 230V L-N vienne d'un interrupteur/prises/...
alors :
- vous pourriez garder votre carillon
- il faudra placer un petit boitier a coté du carillon pour y placer le transfo (esthétiquement pas terrible )
et un petit relais 24VAC comme ici : https://www.bricozone.be/t/sonnette-connectee-nest-hello.107991/



K

Khatgs

• 30 Novembre 2021

• #7

Bonjour Hql,

Quand je coupes le L, les luminaires du rez sont coupés également. Je n’ai pas testé les prises.

Merci mais ça me semble bien trop compliqué pour moi ..

Moi qui pensait que ce serait simple d’installer une sonnette comme ça.

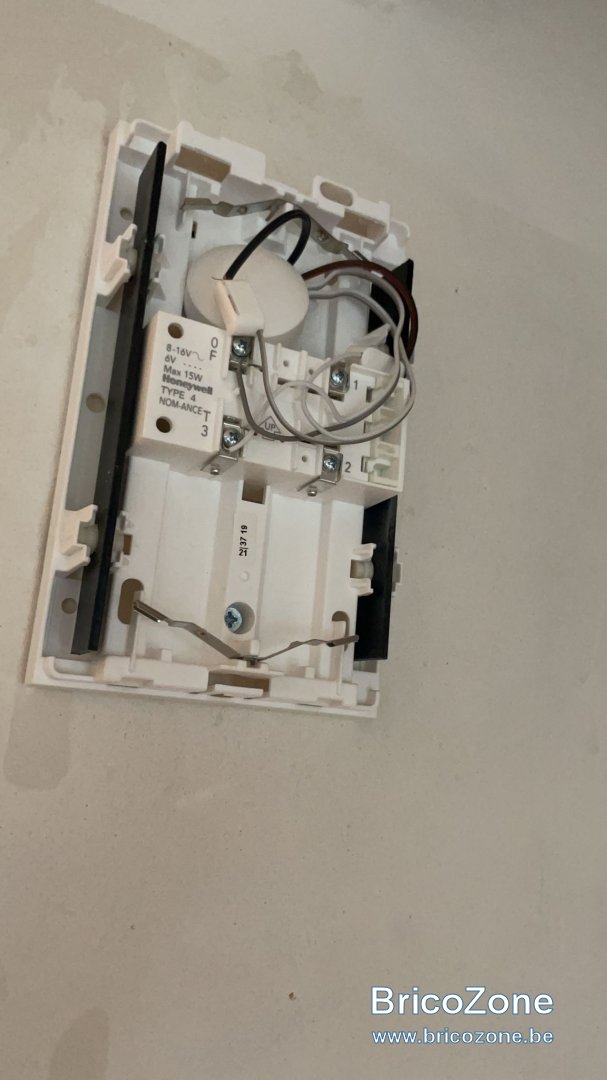

Mon beau frère à cette sonnette mais il a le carillon cité plus haut.. sans transfo et ça fonctionne, je ne comprends rien

Si j’achètes que ça, quel serait le problème ?



Dernière édition: 30 Novembre 2021

flashman

• 30 Novembre 2021

• #8

Il a forcément un transfo........ Sans courant, ça ne risque pas de fonctionner.


C'est simplement qu'il est dans le coffret ou caché quelque part.
