sonnette connectée nest hello

frely

frely

  • #1
bonjour

j'aimerais installé cette sonnette sur mon installation existante ,je possède une sonnette filaire mais comme alimentation il faut :
"Nécessite un transformateur (16 V CA vers 24 V CA, 8 VA), un carillon et une sonnette filaire."

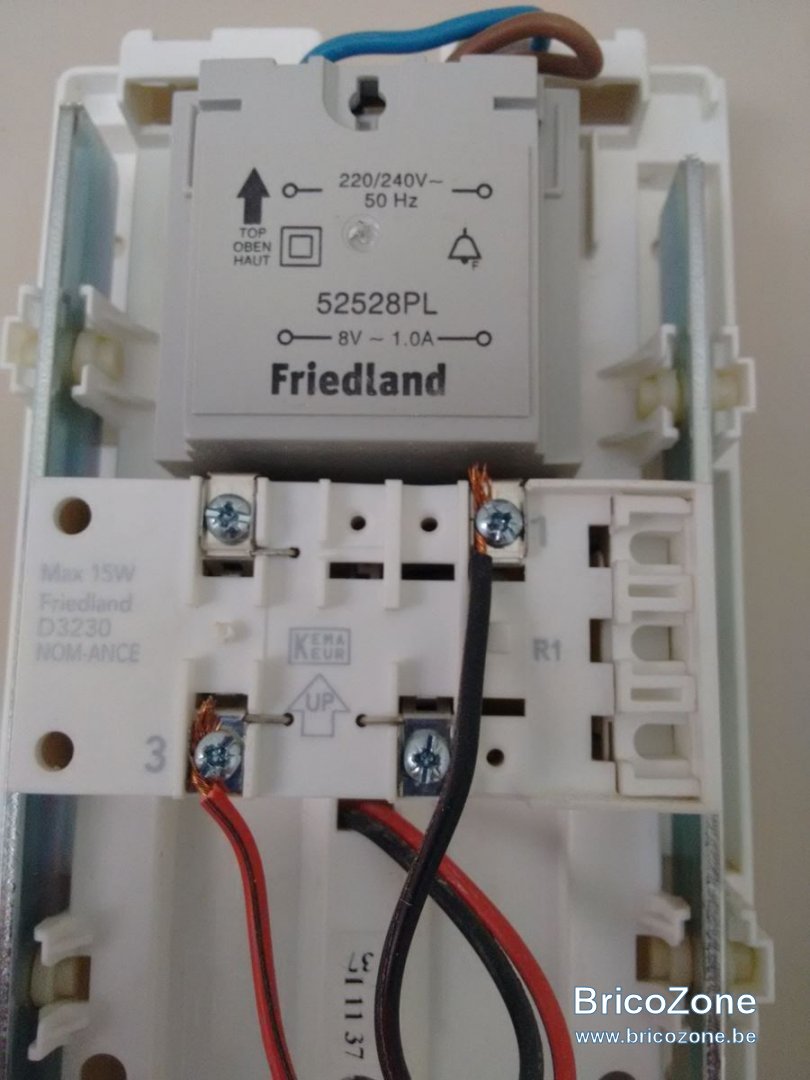

ci-joint j'ai mis une photo de ma sonnette et n’étant pas calé en électricité croyez vous que c'est possible avec l'existant ou faudra t'il changer quelque chose

merci d'avance

frely




  • #2
l'installation est pourtant simple et très bien expliquée sur le site
VOIR LA VIDEO
les fisl rouge et noir viennent du bouton poussoir (a vérifier au bouton)

  • #3
pegase a dit:
l'installation est pourtant simple et très bien expliquée sur le site
VOIR LA VIDEO
les fisl rouge et noir viennent du bouton poussoir (a vérifier au bouton)
Cliquez pour agrandir...

Bonjour et merci
Moi ce que je veut savoir c'est si le transformateur convient pour l'installation ?

  • #5
merci
donc c'est bien ce que je pensais je devrais donc changer le transfo mais est-ce possible en utilisant les mêmes
fils ( bleu et marron ?)

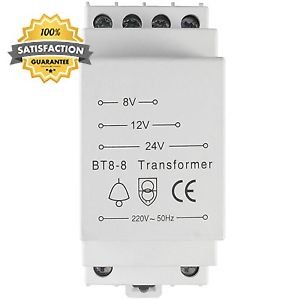

est-ce que celui la conviendrai? s-l300.jpg

  • #6
chez Nest il prévoie un transfo entre 16 et 24 v mais le carillon ne fonctionne que sur 8V
donc il faut changer le carillon

Dernière édition:
  • #7
Merci pégase
Donc si j'ai bien compris le mieux est de changer le carillon ( en acheter un avec transfo 16-24v intégrer) et alors plus de problèmes

  • #8
oui c'est bien cela et de préférence chez un installateur ou vendeur NEST

  • #9
Ok merci je vais me diriger vers cette solution

  • #10
Bonjour,

Je me permet de relancer ce topic car je suis dans la même situation.
J'ai un carillon Friedland en 8V et un transfo legrand 230v > 16/24Va.
Le truc c'est que le Nest hello utilise le carillon existant pour la sonnerie....et je ne vois pas trop comment câbler l'ensemble pour que cela fonctionne.
Des idée?

Photo du carillon:



Photo côté interrupteur existant:



..ne me demandez pas pourquoi les 2 fils allant vers l'interrupteur sont doublés, j'ai découvert l'installation :)

Merci d'avance pour votre aide


@ Frely, comment as tu resolu ton problème?

Dernière édition:
  • #11
bonjour @minaetdave non je n'ai pas encore pris de decision

  • #12
Hello,

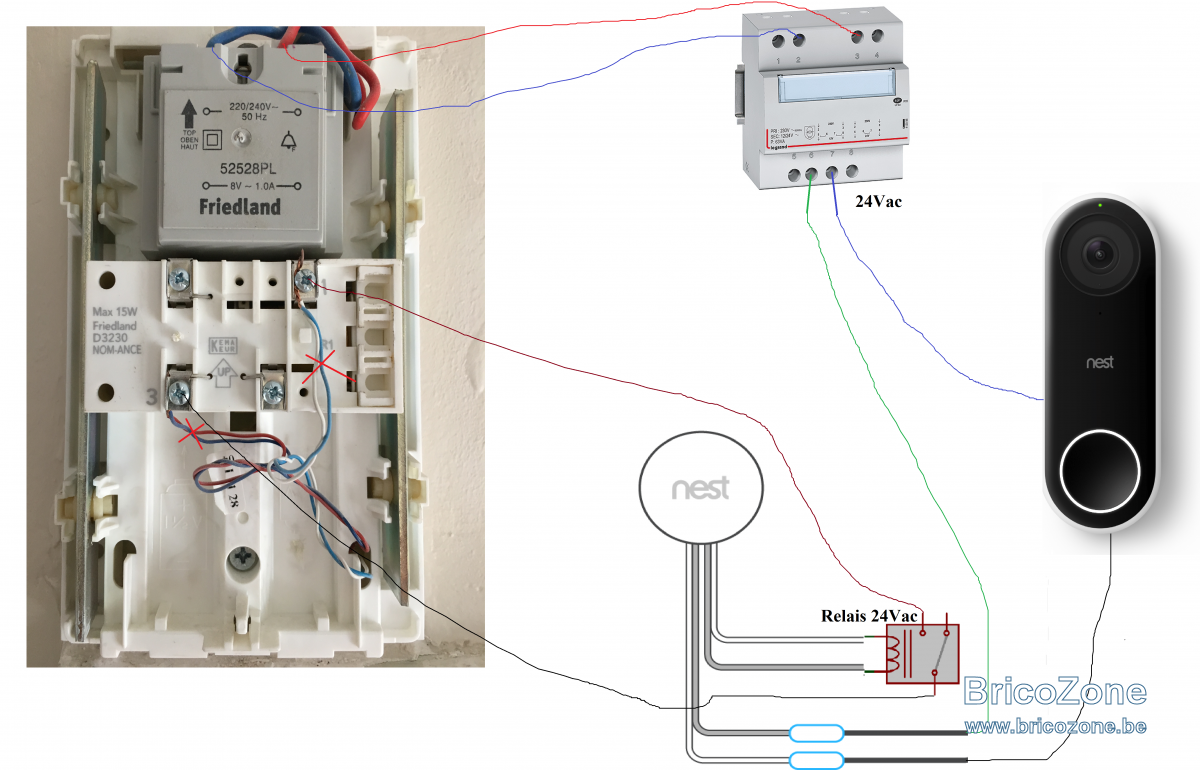

Perso, je m'engage sur cette solution qui devrait permettre de faire fonctionner le NEst Hello sans soucis ;)


  • #13
Salut à tous,

je reviens juste pour vous confirmer que tout fonctionne parfaitement suivant mon montage :p:cool:

  • #14
@minaetdave bonjour
je reviens car pour savoir si tu est content de la sonnette ?
et si tu pouvais mettre une photo de ton installation finale car je ne comprends pas ou tu as mis le relais
est-ce dans le boiter du carillon? et où tu as acheté celui-ci
merci d'avance
bonne journée

  • Like
Réactions: jfs
  • #15
Bonjour @frely

Je suis plutôt content de la sonnette oui ;)

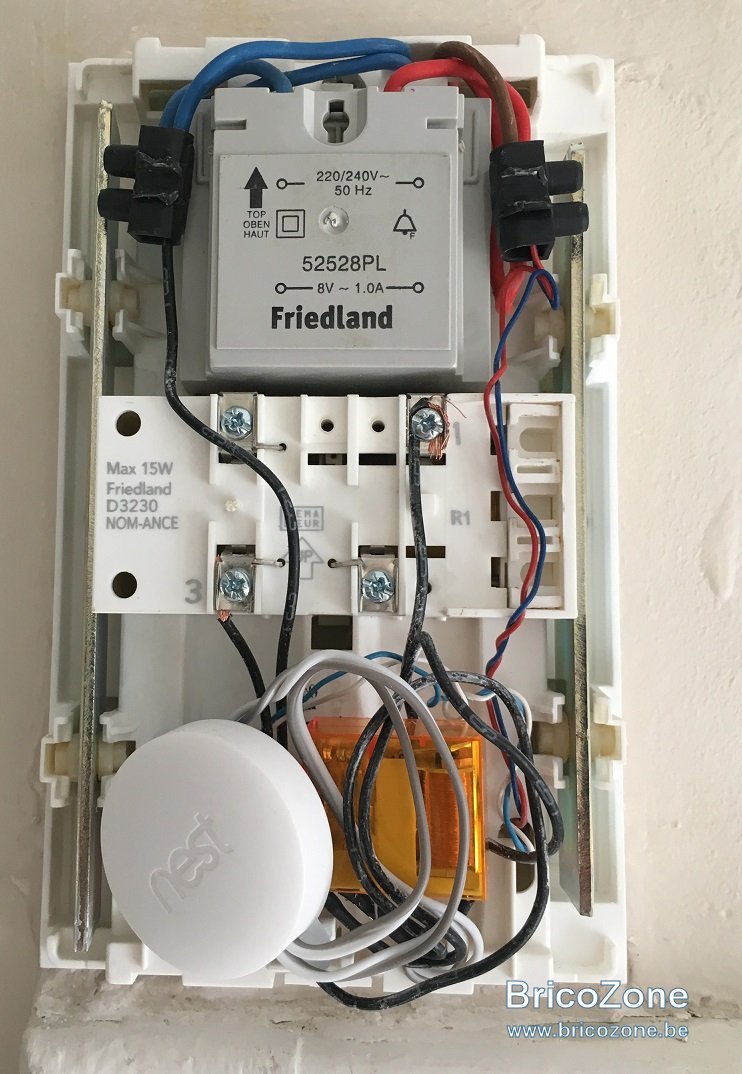

Voici la photo de tout l'ensemble installé dans le carillon:

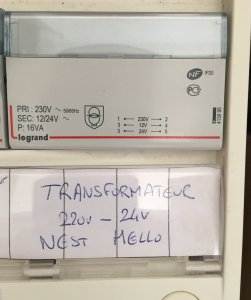

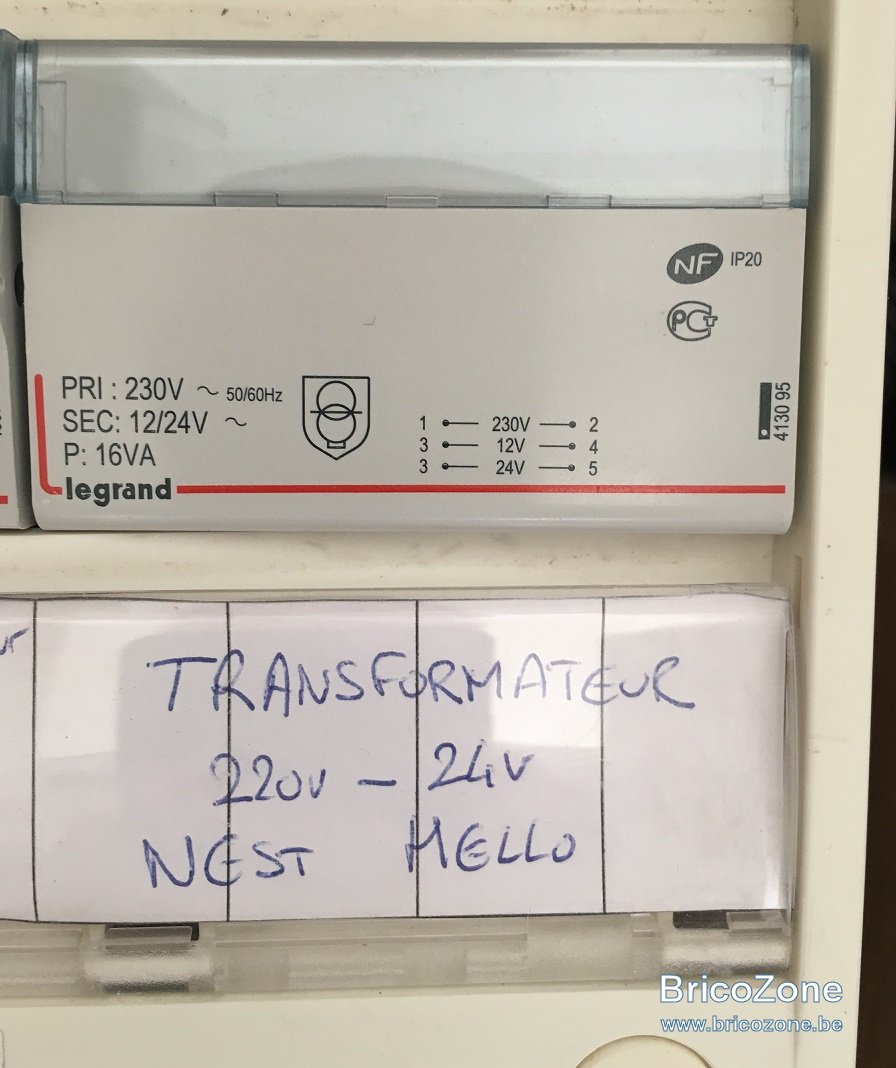

et le transfo intégré dans mon tableau...


Pour le relais, je l'ai acheté sur amazon

Bon bricolage ;)

  • #16
@ mineatdave merci pour la réponse et les photos :grinning:
Maintenant il ne me reste plus que me mettre a la tâche

  • #17
Bonjour. J’ai fait l’acquisition d’un Nest Hello.

J’ai un électricien qui me l’a monté ce matin. J’avais également un transformateur Friedland 8V et à mon étonnement l’électricien a réussi à faire fonctionner le Nest Hélio mais j’ai régulièrement le carillon qui sonne tout seul en regardant le site de Nest je vois que la cause est souvent un courant insuffisant.

J’avais acheté un deuxième carillon Legrand avec transformateur 12V. Pensez-vous que cela sera suffisant en sorti de courant ?

Sinon je regardait le schème de mineatdave, je comprends qu’un transformateur 230/24V a été rajouté au tableau électrique et un relais 24V ajoute dans le carillon mais ce que je ne comprends pas c’est comment vous avez dorénavant 4 fils électrique qui arrive en haut : 2 bleus, un rouge et un marron au lieu de seulement un bleu et un rouge. Comment le deuxième câble bleu et le marron on était ajouté car de ce que je comprends ils partent du tableau électrique pour aller jusqu’au boîtier du carillon. Votre tableau électrique est juste à côté dz votre sonnette ?

Je pensais mettre directement un transformateur Friedland E3555 8/12/24V dans le boîtier du carillon. Dans ce cas n’est il pas possible d’alimenter en 8V le carillon et en 24V le Nest Hello. Que se passe t’il si on envoie du 24V vers le carillon ?

  • #18
@minaetdave Bonjour, pouvez vous me donner la référence du relais 24 Vac acheté sur amazon... car je suis un peu perdu..merci pour votre aide :)

PS: J'ai reproduit votre schémas de cablage chez moi, le Nest fonctionne mais le relais fait un bruit quand j'appuie sur la sonnette et mon carillon ne sonne pas..

  • #19
Astrariril a dit:
@minaetdave Bonjour, pouvez vous me donner la référence du relais 24 Vac acheté sur amazon... car je suis un peu perdu..merci pour votre aide :)

PS: J'ai reproduit votre schémas de cablage chez moi, le Nest fonctionne mais le relais fait un bruit quand j'appuie sur la sonnette et mon carillon ne sonne pas..
Cliquez pour agrandir...

Il faut jouer dans les paramètres sur la durée du carillon (perso il est à 1s pour moi)...j'avais aussi un Bzzzzzzz au niveau du relai avant de changer le réglage :)
