Installation poêle de sauna triphasé

Je souhaite installer un poêle de sauna Harvia Spirit SP90XW – 9,0 kW (pas encore acheté), qui nécessite une alimentation triphasée 400 V 3N~. Le sauna sera installé à proximité du tableau électrique.

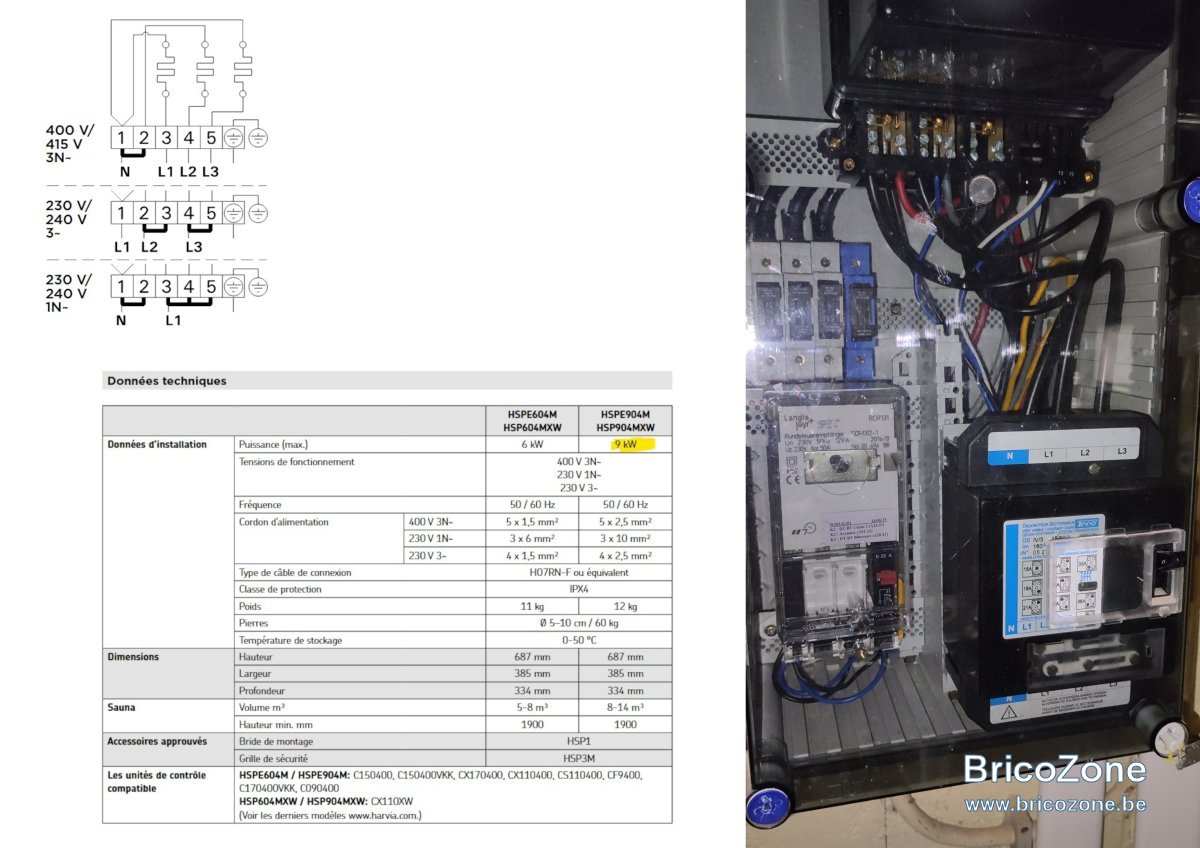

Mon installation actuelle dispose d’un disjoncteur-sectionneur TECO 400 V (voir photo ci-jointe). Je souhaiterais savoir si mon installation permet le raccordement de ce poêle et, le cas échéant, quelles adaptations seraient nécessaires (circuit dédié, protection différentielle, section des câbles, protections conformes au RGIE, etc.).

Merci,
Cristian

Tout récepteur de plus de 2,8kW doit avoir sa ligne dédiée.
Voir RGIE Chapitre 7.3. Saunas pour les infos particulières aux saunas.

En premier quel est la tension et courant du raccordement du compteur? Tri 400V, Tri 230V, voir mono 230V? Combien d'Ampère ?

Il faut faire un bilan énergétique des consommations, et de voir si un renforcement de puissance du compteur est nécessaire. Envisager des protocoles de délestage, pour éviter de consommer plus que le disponible. Ex Charge VE à 11kW+Cuisine à 7,4kW+Sauna 9kW

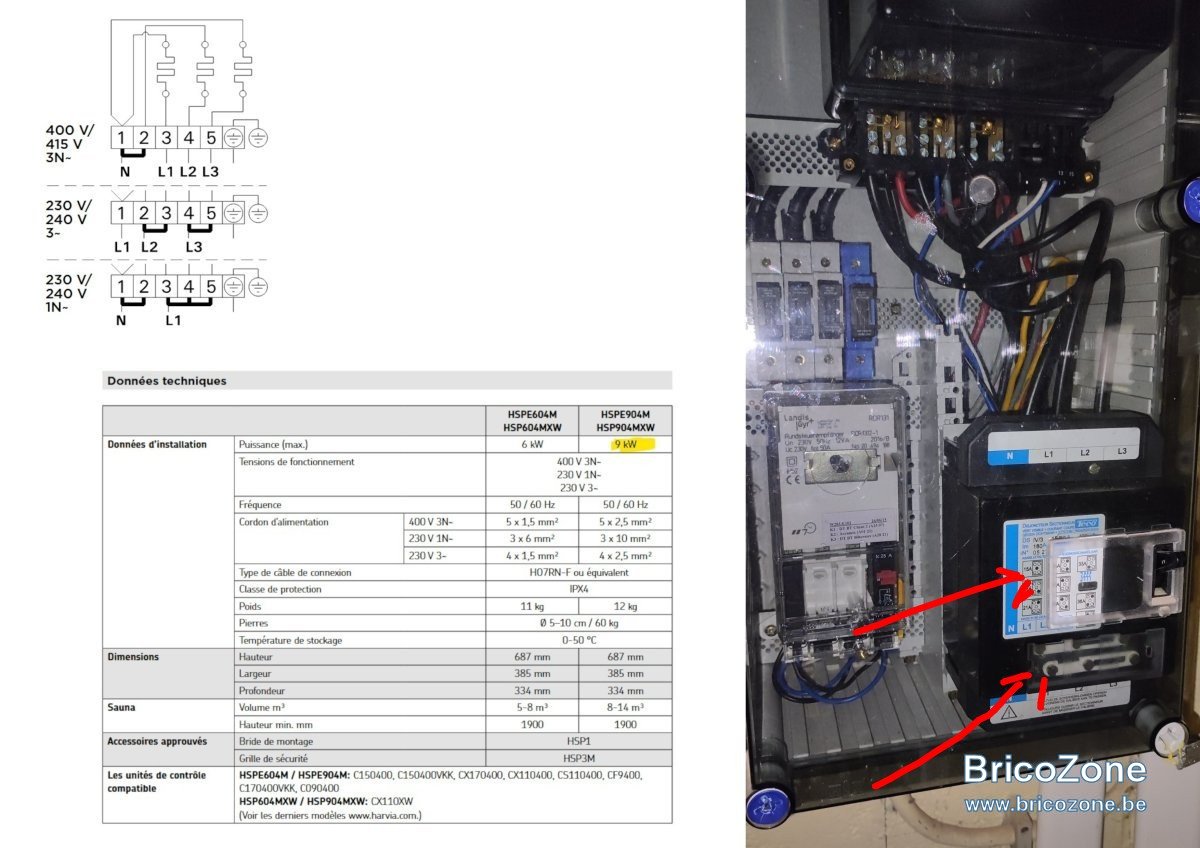

Pour le courant voir la position des vis en bas dans la fenêtre du Teco.

Le tableau des sections ne corresponds pas aux règles belges.
9kW en tri 230V c'est 3x25A.

Il faut regarder sur quelle intensité est réglé le compteur.

Comparer les vis de réglage par rapport à la légende pour avoir la valeur en ampères.

Selon la valeur du compteur, on mettra un disjoncteur 25A ou 32A (sans dépasser la valeur du compteur).

A vérifier mais apparement c'est du 3x230V car la borne sectionnable N(bleu) n'est pas connectée.
Dans ce cas se serait minimum un câble 5G4 et disjoncteur 25A.

On voit clairement que c'est du 3X230V.

25A passe sûrement, mais, c'est juste vu les 3 résistances qui ne seront pas réparties équitablement sur les 3 phases (une phase est utilisée comme neutre)... Si le compteur le permet, autant mettre un 32A et du 6 carré (d'où ma demande de vérifier au niveau du compteur).


De toute façon, faut aussi vérifier si le compteur peut délivrer assez (ce qui n'est pas forcément dit).

Merci pour vos messages!

Dans mon dernier rapport de contrôle, il est indiqué : 3×230 V avec une protection maximale de 40 A.
Disjoncteur différentiel général : 4 pôles, 40 A / 300 mA.

Je constate également la présence de deux interrupteurs différentiels de 40 A / 30 mA.

Je n’arrive pas à comprendre le réglage des vis par rapport à la légende, cela ressemble presque à un code secret ☹️

Un bilan énergétique des consommations pourrait effectivement être nécessaire, car je recharge également un véhicule électrique (PHEV) chaque jour. En ajoutant les autres consommateurs, cela représente déjà une charge significative sur le circuit.

Si le tableau des sections ne correspond pas aux normes belges, dois-je adapter les branchements conformément à la réglementation ou changer le modèle du poêle de sauna ?

Est-ce qu’il est fiable d’installer ce sauna de 9 kW ?

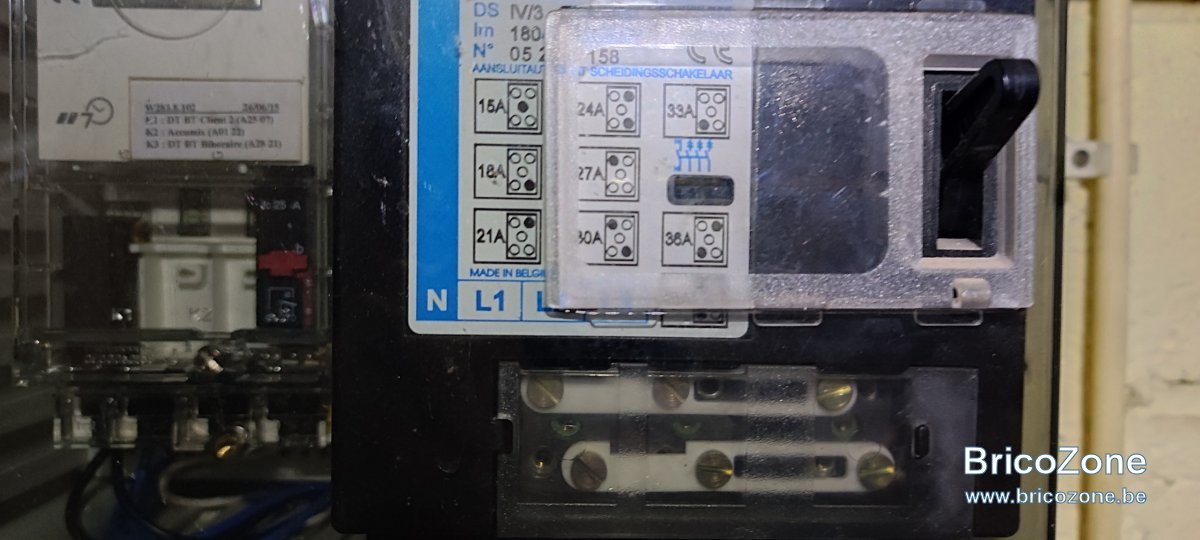

Un code secret... Il y a 5 trous et max 2 vis... On regarde simplement la position des vis par rapport à la légende, c'est tout.

Là, vous avez 30A...

La valeur des différentiels n'a rien à voir (un différentiel doit être au minimum égal, où, supérieur au compteur).


Je placerais un disjoncteur 25A et du 5G6 (histoire de pouvoir augmenter le disjoncteur si c'était nécessaire).

Bien placer tout ça derrière un différentiel 30mA.

Par contre, attention, quand il sera allumé à fond, faut pas commencer à cuisiner ou faire fonctionner des gros consommateurs... Ça fera sauter le compteur.

Pour un différentiel, 40A corresponds au courant nominal que le différentiel supporte, ce n'est pas une protection contre les sur intensités. Les mA correspondent à la sensibilité, cela déclenche au dessus de pertes supérieur à xxmA

Non il faut respecter les règles
2,5mm2 max 20A > 8 000W
4 mm2 max 25A > 10 000W
6mm2 max 40A > 16 000W
le tout en tri 230V

Les sections données sont juste celle du cordon d'alimentation (le fil souple qui relie l'appareil à l'installation et qui fait max 3 mètres).
On est même pas obligé d'en mettre un (c'est si on veut raccorder l'appareil via une prise où un nez de raccordement que l'on en utilise un).


L'installation fixe, elle, doit forcément respecter le rgie... Logique.


Les règles pour le cordon d'alimentation ne sont pas les mêmes vu la longueur. Pour l'installation fixe, on doit obligatoirement respecter le rgie.
Le cordon d'alimentation, lui, est considéré comme faisant partie de l'appareil, pas de l'installation fixe (c'est calculé directement en fonction de la puissance et de la longueur du câble).

J'ai complété mon dernier post

Bonjour,
Si votre sauna n'est pas d'un grand volume et bien isolé, vous pouvez utiliser le four en 6 KW.
Notre sauna standard (Makro) de 180 x 180 cm en bois isolé avait un four tri de 6 kw, (3 x 230 sans N) bien suffisant pour le porter jusqu'à 90°.

Après lecture du manuel, j’ai compris qu’il est recommandé de raccorder le câble souple reliant le poêle à une boîte de dérivation située à proximité du sauna, mais à l’extérieur de celui-ci. Cette boîte de dérivation est ensuite reliée au tableau électrique. Les sections de câbles (d’après le manuel) peuvent donc être définies en prenant cette boîte comme référence.

Évidemment, le câblage doit être adapté aux deux parties. Par exemple, le câble qui passe par le sauna (même s’il est dans la cloison) doit idéalement être posé à moins d’un mètre du sol et être en silicone, afin de résister aux conditions du sauna, en tenant compte également de la section et d’un éventuel gainage.

Je rejoins Flashman : l’installation fixe doit obligatoirement respecter le RGIE, et idéalement l’installation flexible aussi. Je vais donc probablement devoir faire appel à un électricien pour tout cela.

Concernant la puissance du poêle : le volume du sauna est de 8,37 m³, avec une surface "froide" d’environ 1,5 m² (porte + fenêtre). L’isolation prévue est de 10 cm de laine de roche avec pare-vapeur aluminium. En théorie, une puissance de 6 kW pourrait suffire, mais comme je n’ai pas encore acheté le poêle, ton commentaire fait naître quelques doutes .

Je suis curieux de savoir si ton sauna est situé à l’extérieur ou à l’intérieur, car cela peut fortement influencer l’isolation nécessaire et la puissance du poêle.

En effet, j’ai peur de me retrouver avec un appareil qui doit trop forcer pour atteindre 80–90 °C, ou qui fonctionne longtemps pour maintenir la température, au détriment de l’efficacité.

À noter aussi que le sauna sera installé dans une annexe du garage, au niveau du sol: ce n’est pas totalement à l’extérieur, mais pas dans la maison non plus. En hiver, la température ambiante y est d’environ 10 °C.

Une séance ici c'est 5kwh j'ai limite a 4kw la chauffe temperature atteinte en environ 1h.
Dimensions 2m x1m30 hyper isolé

Le notre faisait 6,5 M³ et 8 cm de laine de roche.
Avec le four de 6 kw montée à 70 / 80° sur 30 minutes.
Le sauna se trouvait dans une pièce interne de la maison (chambre à l'étage), je dirais à +/- 18° de température ambiante.

C'est clair que si la situation du sauna est bien moins bonne, le 9 kw se justifie alors.
