interrupteur connecté

frely

frely

  • #1
bonjour,
j'aimerais installé un interrupteur connecté pour volets roulants

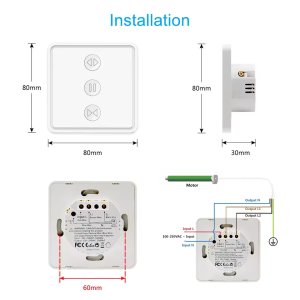

photo 1 ce que j'ai pour le moment et je voudrais mettre photo 2 sur celle ci il y a 4 fils et dans l'installation existante j'ai un fil noir pour la montée , un fil marron pour la descente

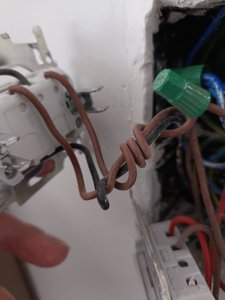

et un deuxième fil marron que je pense être la phase photo 3

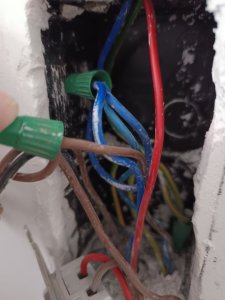

quant aux fils bleus ils sont reliés dans un wago 2 qui viennent du bas et 1 du haut photo 4

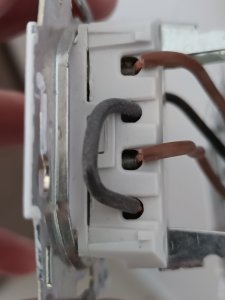

et il y a aussi un pontage fil noir photo 5 (photo 6-7 schéma électrique)
aussi j'aimerais savoir si en branchant les 3 fils (montée,descente et phase) en laissant les fils bleus dans le wago cela fonctionnerait t'il ?
merci d'avance pour votre aide

1.jpg 2.jpg 3-min.jpg 4-min.jpg 5-min.jpg 6-min.jpg 7-min.jpg

  • #2
hello,

il vous faut absolument le neutre pour la partie commande interne du boitier (wifi, ecran tactile, ...)
il faudra enlever le conex existant sur les bleus et y placer un wago à la place.

par contre, vous ne saurez pas replacer la plaque de recouvrement niko en remplaçant votre commande volet existante avec votre nouveau matériel :confused:

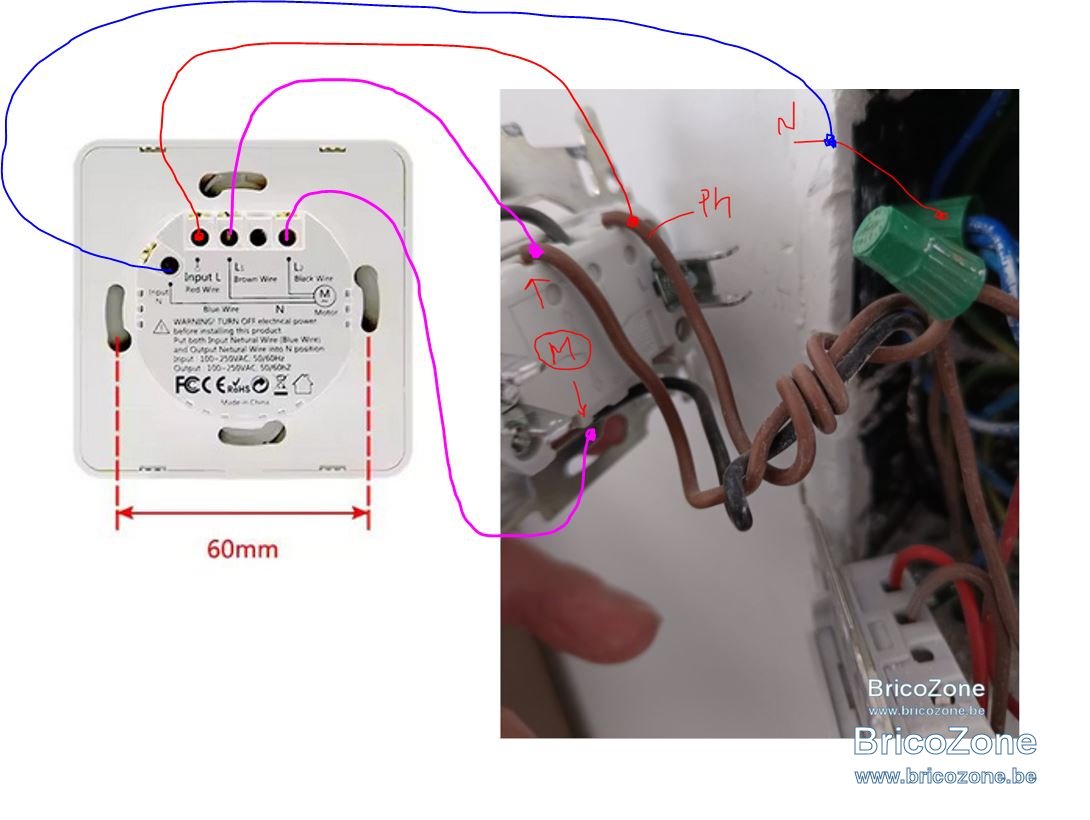

connecter comme ceci :

;)

  • #3
Bonjour hql161
Merci beaucoup pour votre réponse juste une chose puis je prendre n'importe lequel des 3 fils bleu pour connecter le nouveau matériel
Et oui j'aurais 2 plaques de recouvrement différentes a moins que je trouve chez Niko quelque chose qui ressemble
Encore merci et bon WE

  • #4
Non, il faut que tous les bleus soit ensemble, cad il faut enlever le conex vert et acheter un wago 5 entrés, y remettre les 3 bleus existants et remettre un fil bleu vers le nouveau interrupteur connectè.
;)

  • #5
Merci beaucoup pour votre aide avec votre schéma et précision quant au wago je devrais y arriver
Bon WE

  • #6
Bonjour hql161
Ci dessous une photo de l'installation terminée sans problème grâce a votre aide seulement changer de marque pour interrupteur connecté car le seul que j'ai trouvé avec des griffes
Encore merci et bon WE
