interrupteur va et vient "sans fil"

raymondub

• 28 Septembre 2021

• #1

Bonjour,

dans ma cage d'escalier j'ai 2 interrupteurs. Un va et vient en haut et un va et vient en bas.
De l'interrupteur du bas je devais partir vers un éclairage de ma cage d'escalier sauf que finalement Madame a changé d'avis et voudrait un éclairage au plafond de la cage d'escalier.
Je n'ai pas trop envie de faire une saignée de haut en bas..
Mon grenier est juste au-dessus de la cage d'escalier et donc j'ai de l'électricité et je peux faire un trou pour avoir de l'électricité pour ma future lampe.
Question...
Est-ce qu'il existe un module sans fil que je pourrais mettre à la suite de mon 2ème interrupteur va et vient et un autre module juste avant ma lampe pour qu'ils "communiquent" entre eux ?

Merci d'avance,
R.D



Cory

• 28 Septembre 2021

• #2

Bonjour,

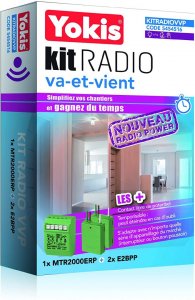

Il existe un kit vas et vient chez Yokis.
Matériel facile et très fiable.

Ce kit contient absolument tout ce qu'il faut, le récepteur et deux émetteur sans fils.



raymondub

• 8 Novembre 2022

• #3

Bonjour,
Merci @Cory pour ce modèles et désolé de revenir si tard...
J'ai été pris par d'autres travaux puis j'ai eu des soucis de santé et je n'ai toujours rien fait avec ces interrupteurs. Sauf que là avec la nuit qui tombe plus tôt, la cage d'escalier devient "dangereuse"...
En lisant la documentation Yokis, j'ai l'impression que j'ai mal compris comment ça fonctionne...

Mes 2 interrupteurs Niko sont reliés entre eux et j'ai un fil qui part de mon 2ème interrupteur jusqu'à une lampe mais qui n'est pas du tout au bon endroit. Pour la placer correctement, il faudrait que je fasse une nouvelle saignée jusque dans le grenier.
J'avais compris qu'il me suffisait de mettre:
- le boitier MTR2000ERP dans le grenier sur un autre circuit et avant ma lampe
- les boitier E2BPP derrière les interrupteurs va et vient.

Sauf qu'il me semble avoir lu que ça fonctionnait sur pile et qu'il ne fallait pas le connecter sur le 220v ?
J'avoue que je suis un peu perdu...

Merci,

Patrick



Dernière édition: 8 Novembre 2022

raymondub

• 8 Novembre 2022

• #4

J'ai aussi vu ce module chez Legrand qui devrait fonctionner dans mon cas ?

Mais j'ai du Niko partout..



Cory

• 8 Novembre 2022

• #5

raymondub a dit:

Sauf qu'il me semble avoir lu que ça fonctionnait sur pile et qu'il ne fallait pas le connecter sur le 220v ?

Cliquez pour agrandir...

Oui les modules fonctionnent sans piles, mais il faut bien du courant pour alimenter la lampe

Chez Yokis il s'agit de petit module qui se placent derrière les mécanisme, donc n'importe quel modèle de n'importe quelle marques.



raymondub

• 10 Novembre 2022

• #6

Cool merci beaucoup !
Je peux récupérer l'électricité pour la lampe dans le grenier, pas de soucis. Mais du coup, le boitier de la lampe lui doit être sur le 220v du coup?



Cory

• 10 Novembre 2022

• #7

Fatalement le récepteur doit être raccordé sur le secteur puisqu'il alimente la ou les lampes.
Mais tous les émetteurs (bouton poussoirs) eux sont sur piles.
Piles qui fonctionnent plusieurs années.



raymondub

• 11 Novembre 2022

• #8

Désolé d'encore revenir là-dessus mais j'essaie de comprendre ce que je n'ai pas compris à l'époque...
Quand je lis la doc, on parle quand même de câblage des émetteurs...
Du coup; je suppose que c'est le câblage de l'émetteur à l'interrupteur et que c'est comme ça qu'il détecte les impulsions sur le bouton. Par contre, je dois déconnecter le 220v de mes interrupteurs.



Cory

• 11 Novembre 2022

• #9

Il faut bien raccorder (câbler) le poussoir au module



raymondub

• 2 Décembre 2022

• #10

Bonjour,
je viens de recevoir les différents modules Yokis mais je me sens ridicule parce que je ne vois pas comment les raccorder... Je ne m'y retrouve pas avec les couleurs.. J'ai du vert, du brun et du blanc mais je ne vois pas à quoi ça correspond et à quoi je dois les raccorder sur mon interrupteur.
Mes interrupteurs, ce sont des Niko va-et-vient 170-01605.
Je ne m'y retrouve pas dans leur notice pour les couleurs.. Je vais aller dormir, ça ira peut-être mieux demain...



Kmichel

• 2 Décembre 2022

• #11

Des photos ?



Cory

• 2 Décembre 2022

• #12

Bonjour,
Comme il n'y a pas d'entrée et de sortie sur un interrupteur et que leurs schémas sont particulièrement bien fait vraiment je ne vois pas ou pourrais se trouver une difficulté.
Quel référence de module ?



raymondub

• 2 Décembre 2022

• #13

2 x E2bpp:
Le schéma est un peu plus haut.
Brun c'est brun
Vert c'est bleu ?
Comme ce n'est pas raccordé au 220v, je ne risque pas grand chose...

1 x mtr2000erp
Voici un schéma qui me semble plus clair sauf que je n'ai pas la partie BP:
https://www.yokis.fr/wp-content/uploads/2020/02/sch-017-01-1.png

Je viens de trouver une vidéo pour ce module
Je testerai ça demain bien reposé.
Merci et bonne soirée,



raymondub

• 4 Décembre 2022

• #14

Bonjour,
pour le module mtr2000erp, j'ai vu plusieurs video et tuto et ok je vois comment faire.

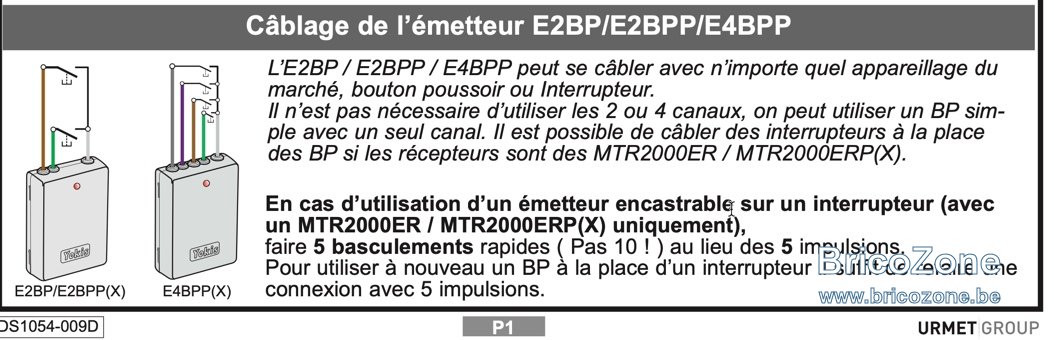

Puisque j'utilise un interrupteur et pas un bouton poussoir, il faut que je fasse la programmation avec 20 appuis allumer/éteindre au lieu des 5 que je vois en général dans la doc.
Par contre pour le module E2bpp, j'ai toujours des questions:
- D'un côté j'ai le fil vert et brun et de l'autre le blanc. C'est un module 2 canaux, je suppose que le brun c'est pour un canal et le vert pour l'autre ?
- Du coup, je pensais utiliser le brun de chaque côté.

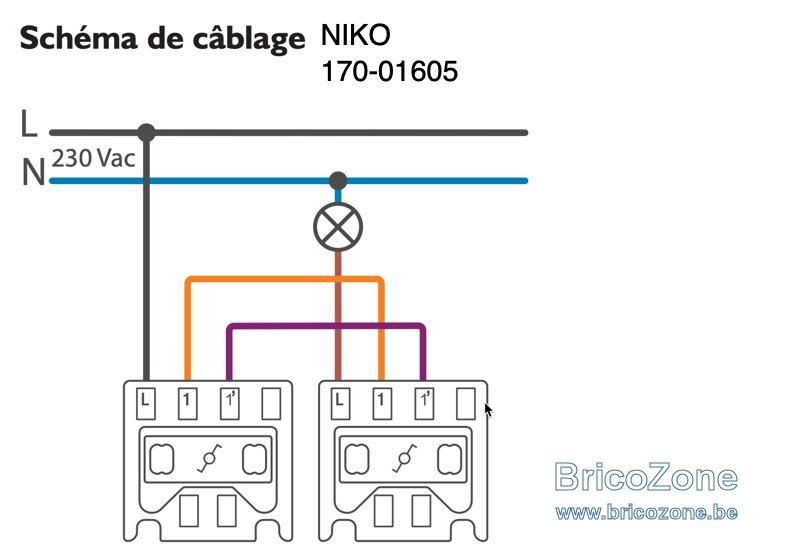

- J'utilise 2 niko Va-et-vient (170-01605). Du coup je pensais connecter:
+ le vert du module E2bpp sur 1 de l'interrupteur Niko (pas le 1')
+ le blanc du module E2bpp sur L de l'interrupteur Niko
Est-ce comme ça?
Merci



Dernière édition: 5 Décembre 2022

raymondub

• 6 Décembre 2022

• #15

Bonjour,
j'ai raccordé le récepteur mtr2000erp comme dans la doc.
J'ai raccordé le module E2bpp à mon Niko Va-et-vient (170-01605) en mettant le fil blanc sur L et le brun sur 1 mais quand je fasse 5 basculements (allumé éteindre) pour l'appairage, je n'ai pas de led qui s'allume... J'ai essayé aussi avec 10 en enlevant la pile entretemps mais je n'ai pas Led qui clignote pour l'apparaige. J'ai juste une led qui s'allume quand je remets la pile.
J'ai un bouton poussoir sur un autre circuit, je vais le démonter et tester en espérant que ça ira mieux..
En faisant une recherche sur "e2bpp interrupteur", je tombe sur cette page de bricozone et il a eu des difficultés à mettre en place un interrupteur au lieu du bouton poussoir..
https://www.bricozone.be/t/yokis-e2...nterrupteur-et-pas-un-bouton-poussoir.118446/



Cory

• 6 Décembre 2022

• #16

Yokis préconise des boutons poussoirs, pourquoi chercher des difficultés en plaçant des interrupteurs.
J'ai toujours suivis les indications du constructeurs et jamais de difficultés.



raymondub

• 14 Décembre 2022

• #17

Bonjour,
j'ai enfin pu tester avec un bouton poussoir Niko 170-00005 et ça fonctionne !
J'ai mal interprété quand je lisais que c'était compatible avec tout, j'ai cru que c'était aussi avec mon va et vient...

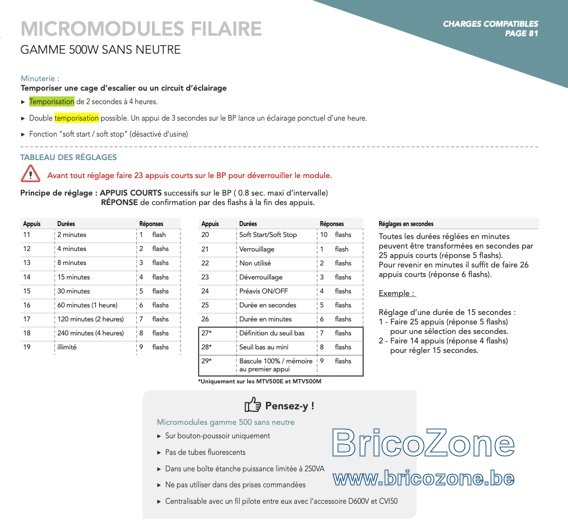

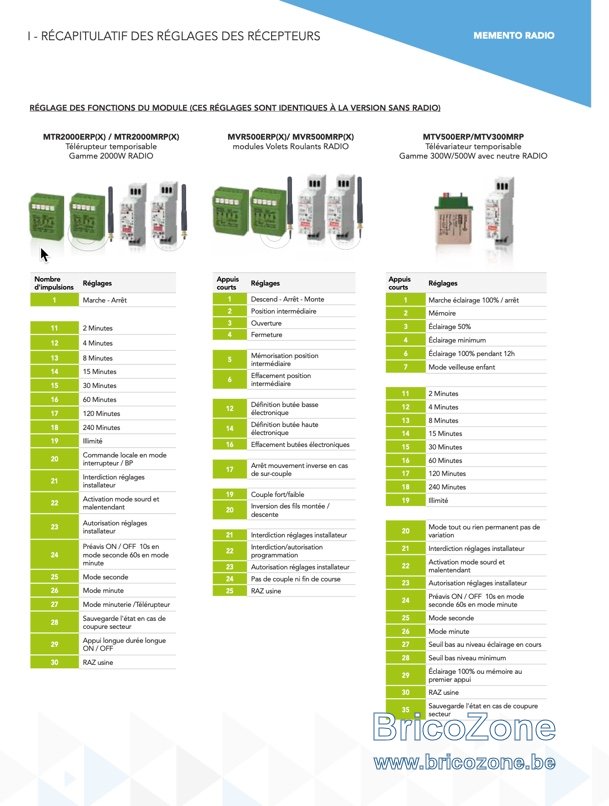

Par contre, je ne suis pas arrivé à programmer l'extinction automatique. C'est uniquement sur le MTR2000ERP que je dois le faire ?
