Interrupteurs cabane de jardin

Skokan

• 28 Juin 2024

• #1

Bonjour,
je me prépare à "electrifier" ma nouvelle cabane de jardin.
La ligne vers la cabane est protégée par un différentiel 30mA et disj 25A tetra qui supportent aussi les installation techniques de la piscine (déjà opérationnel).
Dans la cabane, en plus des installations piscine, je prévois un petit tableau avec deux disjoncteurs:
- 16A pour l'éclairage
- 20A pour les prises

Question éclairage je prévois un "TL" à l'intérieur et un spot sur la façade extérieur.
Concernant les interrupteurs pour l'éclairage, je me demandais si je devais prévoir des bipolaires ou non (ce qui limite le câblage).

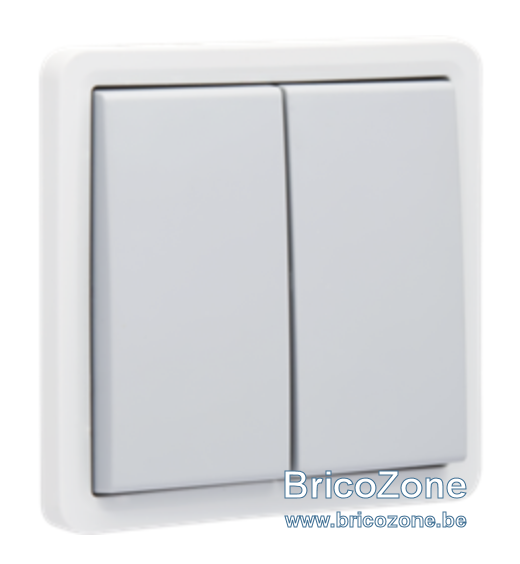

Aussi les interrupteurs Niko Hydro du genre "demi bouton" (700-31505) sont juste en monopolaire... pour autant que je sache.

Merci!!



dany16

• 28 Juin 2024

• #2

le bipolaire n'est plus utilisé.
oui tu peux utiliser des UNIpolaires.



narval

• 28 Juin 2024

• #3

10A pour l'éclairage et 16A max pour les prises.



Skokan

• 28 Juin 2024

• #4

narval a dit:

10A pour l'éclairage et 16A max pour l'éclairage.

Cliquez pour agrandir...

Je suppose que tu veux dire
10A éclairage et 16A prises?

Dans le tableau principal de la maison, tous les circuits éclairage sont en 16A et les prises en 20A.
Les seuls circuits en 10A (ou même 6A) sont les circuits dédiés alarme, parlophonie etc.
D'où je pensais mettre 16A et 20A (en 1,5 et 2,5 carré)



Michael 33512

• 28 Juin 2024

• #5

même 10 ampères pour l'éclairage c'est de trop vous allez avoir quelques lampe LED, les calibres indiquer dans le RGIE sont des maximum et pas des obligations



chuferlu

• 28 Juin 2024

• #6

Skokan a dit:

D'où je pensais mettre 16A et 20A (en 1,5 et 2,5 carré)

Cliquez pour agrandir...

C'est dangereux.
Le cable de 1,5 mm² n'est pas censé supporter 16 A, il peut surchauffer et provoquer un incendie



Wark

• 28 Juin 2024

• #7

chuferlu a dit:

C'est dangereux.
Le cable de 1,5 mm² n'est pas censé supporter 16 A, il peut surchauffer et provoquer un incendie

Cliquez pour agrandir...

C'est pourtant accepté par le rgie.



dany16

• 28 Juin 2024

• #8

chuferlu a dit:

C'est dangereux.
Le cable de 1,5 mm² n'est pas censé supporter 16 A, il peut surchauffer et provoquer un incendie

Cliquez pour agrandir...

non.
le 1,5 c'est 16A nominal.
les disjoncteurs et cables prévus sont OK.



chuferlu

• 29 Juin 2024

• #9

dany16 a dit:

non.
le 1,5 c'est 16A nominal.
les disjoncteurs et cables prévus sont OK.

Cliquez pour agrandir...

Ah tiens!
Ici c'est pourtant obligatoire 10A pour 1,5 mm²,je pensáis que c'etait partout pareil.

https://es.m.wikipedia.org/wiki/Corriente_máxima

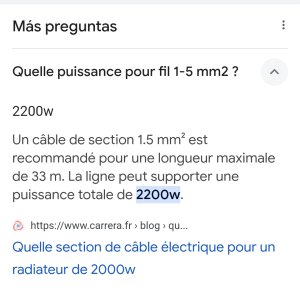

2200 w c'est environ 10A non ?



Vous avez sans doute raison ,je ne suis pas specialiste, c'est juste ce que j'ai toujours entendu et fait.

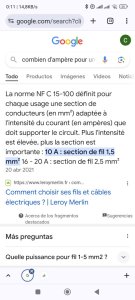

Et en lisant ces deux trois réponses sur gogol (les premieres, tanto en español qu'en français), je vais continuer comme ça,même si cest permis.



Michael 33512

• 29 Juin 2024

• #10

@chuferlu, vous affichez des règles issus du nfc15-100, non valable en belgique, je fais des tableaux de commande dans mon boulot tant pour la belgique et la france, belgique c'est rgie, france c'est nfc 15-100, etc...



Cory

• 29 Juin 2024

• #11

chuferlu a dit:

Ici c'est pourtant obligatoire 10A pour 1,5 mm²,je pensáis que c'etait partout pareil.

Cliquez pour agrandir...

Chaque pays à ses règles et lois.

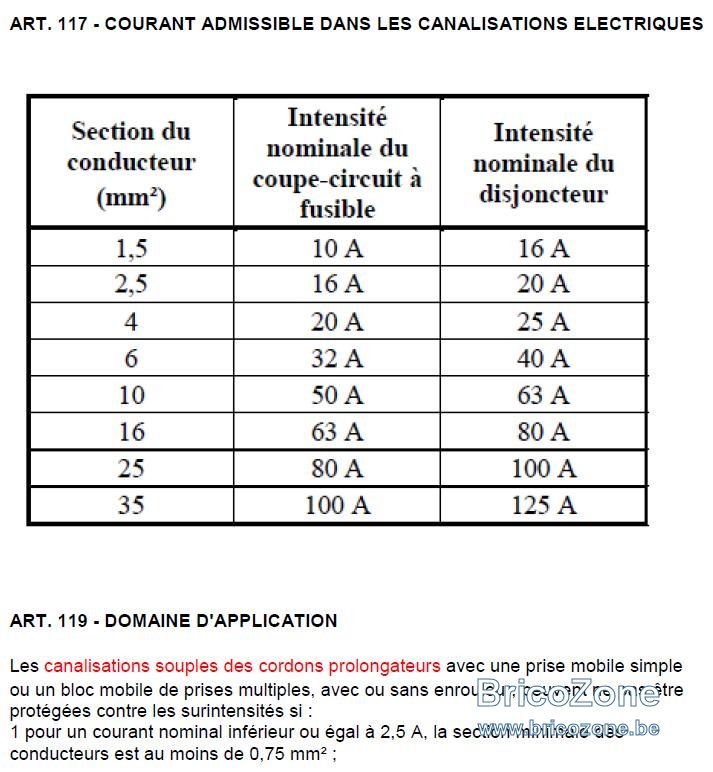

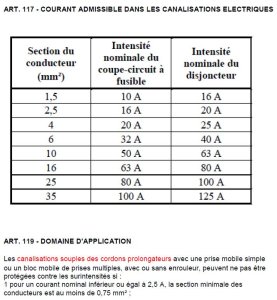

Ne pas confondre obligation et maximum, ni intensité "fusible" et "disjoncteur". En Belgique le MAXIMUM (mais pas d'obligation) est de 16Am pour du 1.5², 20Am pour du 2.5², ...

Et de la lecture sur https://economie.fgov.be/fr/publications/reglement-general-sur-les



chuferlu

• 29 Juin 2024

• #12

Michael 33512 a dit:

vous affichez des règles issus du nfc15-100, non valable en belgique,

Cliquez pour agrandir...

C'est possible, et sans doute certain, merci bien.
Mardi je vais aller voir une maison que veut acheter mon fils, et dont il faut refaire l'installation
Comme je ne sais pas la différence entre un nfc 15-60, et un autre, je vais simplement continuer ainsi.
En gros si je comprends bien, je me limite, je n'essaye pas de surcharger, et je sur protège.
Ça me va.
Les premières pages que j'ai ouvertes sur Google me le confirment même si les tableaux diffèrent ils sont dans une fourchette entre 10A et 15,5 A pour du 1,5 mm² .
Ici c'est obligatoire, ça risque juste d'être un peu moins cher mais on s'y fait.
Et pour une cabane au fond du jardin la longueur des cables en plus rentrent en compte aussi.
Qui veut le moins peut le plus



Wark

• 29 Juin 2024

• #13

Attention que le 1,5, c'est pour de l'éclairage et de petits consommateurs. Pas question de mettre des prises en 1,5 avec disjoncteur 16A justement pour la raison citée.

Donc il reste un fond de vérité dans ce que vous édictez.



chuferlu

• 30 Juin 2024

• #14

Wark a dit:

Attention que le 1,5, c'est pour de l'éclairage et de petits consommateurs. Pas question de mettre des prises en 1,5 avec disjoncteur 16A justement pour la raison citée.

Donc il reste un fond de vérité dans ce que vous édictez.

Cliquez pour agrandir...

Je n'edicte pas !
C'est ma façon d'écrire, et de parler, on m'a souvent dit que je n'étais pas doué pour la diplomatie...
Mais c'est sans le vouloir.
Et je ne suis pas électricien, j'ai appris avec un électricien et j'ai posé des questions a des électriciens lorsque j'ai du faire une première installation en Espagne.
Et je passe encore des coups de fils.

Mettre un 16 A pour du 1,5 mm²,je pensais que c'était aussi interdit aussi hors frontières.
Et le considerais dangereux.
D'après les pros il semblerait que non.

Mais en limitant à 10A, ça évite quand même le radiateur sur la multiprise de la télé ,un seche cheveux sur un domino de la lampe de chevet, le grille pain pour le petit dej au lit.. etc
Puis maintenant avec le led, on a besoin d'encore moins qu'avant.

D'ailleurs je ne mets plus de prises avec du 1,5.
