information diverse TGBT

Il y a pour 122A de protections pour l'éclairage pour un courant (équivalent) de 34A (3x20A Δ)si on ramène tout en monophasé.

0,85A/m cela fait 195 W/m de puissance en LED 230V ce qui devrait faire l'équivalent d'une rangée continue de bon vieux spots halogènes 300W...

S'il y a des a pelle de court en à l'enclenchement des bande oh LED, c'est qu'il y a des problèmes dans ces bande oh.

Dans mon immeuble de 5 étages on a de l'ordre de 110W LED pour l'éclairage des communs.

En 60 ans j'ai le souvenir de 3 coupures impromptues: 2 x la cabine a sans doute fait boum, 1 x la RTT a percé la colonne d'alimentation. Donc prévoir des prises de secours ou autre peu utile.
Perso j'ai une lampe frontale achetée 3€ dans un bac et une lampe LED avec une batterie identique à ma foreuse Bosch.

Concernant le détarage des disjoncteurs, c'est totalement inutile de s'esquinter la dessus, un disjoncteur c'est fait pour fonctionner à sa valeur nominale, et comme rien que pour l'éclairage un facteur de 3,5 entre ce qui est dispo au compteur et le total des protections.

ne pas oublier qu'il n'y que 8kW à partager voir 13kW

Une photo du 25D60 serait utile, ainsi que celle du tableau.

Comme on est dans le grand, très grand rien n'interdit de tirer des lignes supplémentaire vers des coffrets déportés.
Chaque ligne doit être protégée par un disjoncteur au
maximum du minimum(I max[Section], I max raccordement)
Ensuite des différentiels et leur circuits....

Dimus a dit:

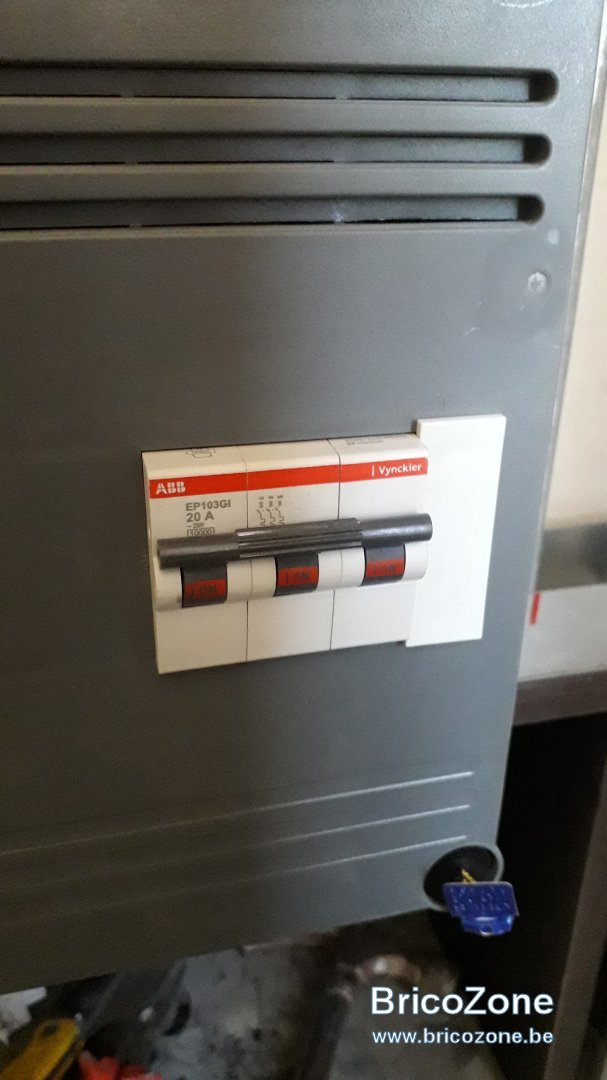

Alors pour le seconde fois, nous n'avons pas de sectionneur, j'étais présent et a coter de lui lors du branchement fait par le type (il n'en avais pas avec lui! et a même rajouter que ce n’étais pas grave puisque il faillais revenir pour l'upgrade de tension) , seul un disjoncteur 3 modules de 20A as été installer en moins de 5min et il as refermer le capot, pareil avec la nacelle : 5 minutes pour raccorder les fils a la cloche en façade.
Facture de 246€ pour un intervention de moins de 10min

En principe..... en principe oui sauf que chez nous c'est pas le cas

Cliquez pour agrandir...

De toute façon, on s'en tape du sectionneur... De nouveau, c'est un bête interrupteur qui n'est pas accessible au client... Qu'il y en ait où pas ne change absolument rien.

Mais, juste au cas où, le sectionneur est fourni de base avec le 25D60. Il sert juste à isoler le compteur du réseau.

BG1000 a dit:

Il y a pour 122A de protections pour l'éclairage pour un courant (équivalent) de 34A (3x20A Δ)si on ramène tout en monophasé.

0,85A/m cela fait 195 W/m de puissance en LED 230V ce qui devrait faire l'équivalent d'une rangée continue de bon vieux spots halogènes 300W...

S'il y a des a pelle de court en à l'enclenchement des bande oh LED, c'est qu'il y a des problèmes dans ces bande oh.

Dans mon immeuble de 5 étages on a de l'ordre de 110W LED pour l'éclairage des communs.

En 60 ans j'ai le souvenir de 3 coupures impromptues: 2 x la cabine a sans doute fait boum, 1 x la RTT a percé la colonne d'alimentation. Donc prévoir des prises de secours ou autre peu utile.
Perso j'ai une lampe frontale achetée 3€ dans un bac et une lampe LED avec une batterie identique à ma foreuse Bosch.

Concernant le détarage des disjoncteurs, c'est totalement inutile de s'esquinter la dessus, un disjoncteur c'est fait pour fonctionner à sa valeur nominale, et comme rien que pour l'éclairage un facteur de 3,5 entre ce qui est dispo au compteur et le total des protections.

ne pas oublier qu'il n'y que 8kW à partager voir 13kW

Une photo du 25D60 serait utile, ainsi que celle du tableau.

Comme on est dans le grand, très grand rien n'interdit de tirer des lignes supplémentaire vers des coffrets déportés.
Chaque ligne doit être protégée par un disjoncteur au
maximum du minimum(I max[Section], I max raccordement)
Ensuite des différentiels et leur circuits....

Voir la pièce jointe 185386

Cliquez pour agrandir...

Bg : vous additionner tout les disjoncteurs éclairage...122A me parait être la somme de tout les disjoncteurs..... je n'ai pas appris à calculer comme ça mais suivant "des valeurs" dite "de moitier" il en parle sur le site Legrand section différentiel....je ne retrouve pas le tableaux.....(en gros : c'est chauffage à accumulation/ bornes de recharges/taque electrique ont compte la totalité du disjoncteur, et tout le reste ont divise par deux....genre disjoncteur de 16A pour de l’éclairage équivaux a 8A pour le comptage sur le différentiel sur lequel il sera brancher )
En l’occurrence j'ai comptabiliser 61A (5+8+8+8+8+8+8+8) pour la 1ere ligne pour des diff normalement de 63A. SUIS JE MAUVAIS ?? (mais en ajoutant un coffret secondaire aux grenier, j'ai d'office 2 disjoncteurs a comptabiliser en moins)

Votre raisonnement concernant mes bandeaux led sont erronées......parce que vous confondez spot led plafond et éclairage d'ambiance LED.....et des bandeaux led pour de l’éclairage d'ambiance ont est bien +- a 0,85A au M ..... je vous laisse calculé l'intensiter avec des bandeau led de 5M ou plus ....(pour vous donner une idée je faisais claquer mes transfo de 5A assez souvent dans notre appart ....avant que je ne m'interesse de plus prêt a la longueur et leur conso....sur papier ça va toujours dans leur mètrée....mais pas en réel niveau intensiter....) .

Voici ce que j'ai en photos BG, malheureusement je viens de m'apercevoir que sur 1507 photos je n'en ai pas de l'entierté des 2 coffrets posée de face (j'ai le commencement ça oui avec juste les 2 panneaux mais pas la finition).
Même le déconnecteur de terre je n'ai pas fait apparemment une photos.
Demain j'en ferais

Cordiallement


EDIT : j'ai en ce moment dans le coffret 4 dijoncteurs BG sur la 1er ligne (2 de 16A et 2 de 20A) si je les additionnes tous tel que vous me le soumettez : j'obtient un total de 72A sur un diff de 40A .....ce serait réellement le cas : jamais ont n'aurais valider l'install.....c'est bien la preuves qu'il calcule la moiter du disjoncteur pour le diff auxquels il se rapporte

flashman a dit:

De toute façon, on s'en tape du sectionneur... De nouveau, c'est un bête interrupteur qui n'est pas accessible au client... Qu'il y en ait où pas ne change absolument rien.

Mais, juste au cas où, le sectionneur est fourni de base avec le 25D60. Il sert juste à isoler le compteur du réseau.

Cliquez pour agrandir...

Allez dire ça a johan , celui qui bosse a Sambrelect !
J'ai eu tout le matériel lorsqu'il était en plein changement 25S60 et 25D60 en septembre 2021, car quand j'ai posé la question pour le sectionneur à Johan, il m'as dit que il n'y en avais pas avec les nouveaux, je devais voir avec mon gestionnaire de réseaux ! A titre d'infos en septembre 2021 lorsque les tout premier 25D60 sont sortis, ils parlais de faire mettre les sectionneur uniquement par les gestionnaires de réseaux et plus des elect.....toute la triquée des premier 25D60 qu'ils ont reçus n'avais aucun sectionneur !
Alors peut être qu'aujourd'hui ont les fournis avec je ne dis pas le contraire, ce que je dis c'est qu'en septembre 2021 il n'était pas fournis avec les 25D60

Désolé mais il y a des concepts élémentaires à appréhender.

Le courant nominal d'un inter différentiel c'est la valeur la plus restrictive de la protection amont ou de la somme des protections avals. Il n'y a aucuns coefficients de foisonnement, de coefficients diviseur. On somme bêtement.

Je pars des hypothèses qui nous sont fournies ici un courant linéique, qu'il suffit de multiplier par la tension usuelle de 230V
Que ce soit des spots, des bandeaux, le courant x tension donne la puissance, maintenant si on utilise le courant à 12V pour dimensionner le courant du disjoncteur du transfo d'alimentation on va droit dans le mur.

En premier avoir les impositions/devis du GRD.

Il y a un tres gros problème de compréhension de l électricité de base,le courant de 5A pour le tranfo est l intensité au secondaire et n a rien a voir avec l intensité du primaire(230V).Exemple facile comprendre: transfo led 230V /12v 5A soit 60W ce qui donne au primaire 0,26A .......0,85A pour 1m de bandeau cela donne 195w metre,meme le stade de France est moins lumineux,j ai des projecteurs de 50W en led qui équivalent 500W halogène......J avais dans ma cuisine des halogènes 50W remplacé par des 7,5w dans mes luminaires de salon j avais ampoules 100W remplacées par des 13W equivalent 120W.........donc 16A = 3680W ce qui correspond a 22Kw de luminaires a lampes incandescence.............

Oui je sais tres bien bg...j'immagine donc que les transfo chinois de 5A sont mal dimensionner certainement.
De memoire les 5050 et les 6xxx consommait bien plus de 15w/m comme stipuler sur leur papier.

Je vous poste une photos du coin coffret tout a l'heure.
Merci

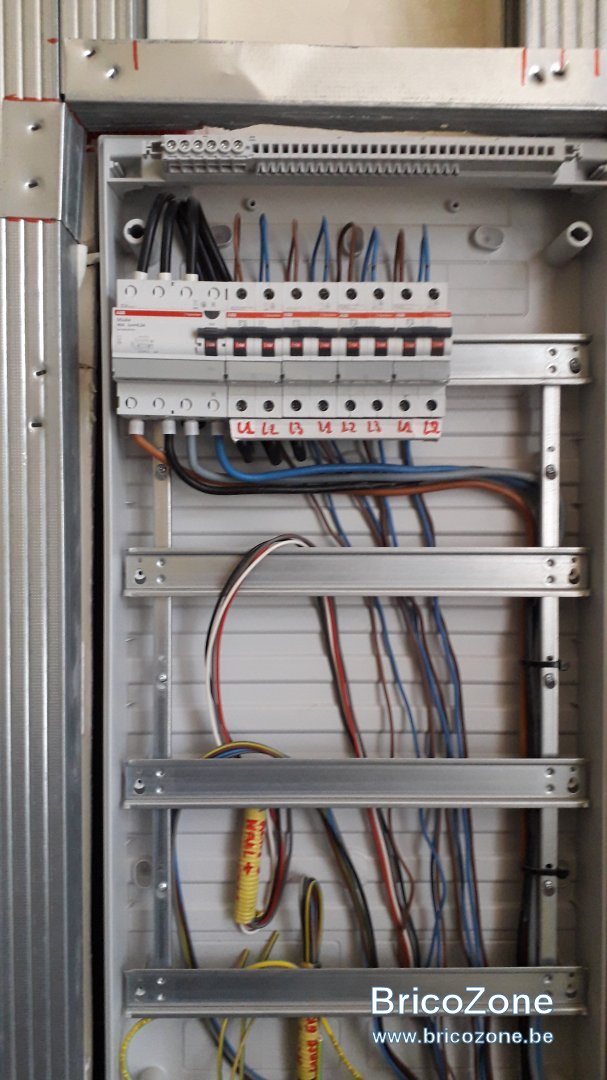

Voici la photos de l'endroit BG
