Je ne sais plus, je ne trouve plus l'info : valeur max Terre si PV ?

Palsambleu

• 14 Novembre 2023

• #1

Bonjour,

Je crois me rappeler que la valeur maximale admissible pour la terre est de 60 ohm dans le cas d'une installation PV au lieu des 100 max dans le cas d'une installation sans PV.

Je ne trouve plus l'info sur Bricozone.

Merci de me confirmer et bonne journée à tous.



jeanphi500

• 14 Novembre 2023

• #2

Non, il n'y a pas de cas particulier pour le PV, la valeur est de max 30 ohms dans tous les cas.



Wark

• 14 Novembre 2023

• #3

Sinon, on a droit à des 10mA dans le tableau.



Palsambleu

• 14 Novembre 2023

• #4

Merci Messieurs @jeanphi500 et @Wark

Sous-question : je n'ai pas trouvé de sectionneur de terre, mais le câble de terre et le piquet sont accessibles à l'extérieur de la maison. Le sectionneur peut-il être placé hors du bâtiment, au risque d'être "arrosé" par la pluie ? Ou faut-il le protéger en le plaçant dans une boîte étange et ventilée, genre nichoir ???



jeanphi500

• 14 Novembre 2023

• #5

Il peut être dehors oui, mais vous devez y ramener toutes les équipotentielles. Donc généralement on le met pas trop loin du tableau pour ne pas ramener plein de fils de terre jusque dehors.



Palsambleu

• 14 Novembre 2023

• #6

Je suis étonné de devoir ramener toutes les équipotentielles au sectionneur, même si j'ai déjà vu des installations de ce type.

De plus, comme @Cory apprécie, c'est largement un gage de qualité de la réponse.

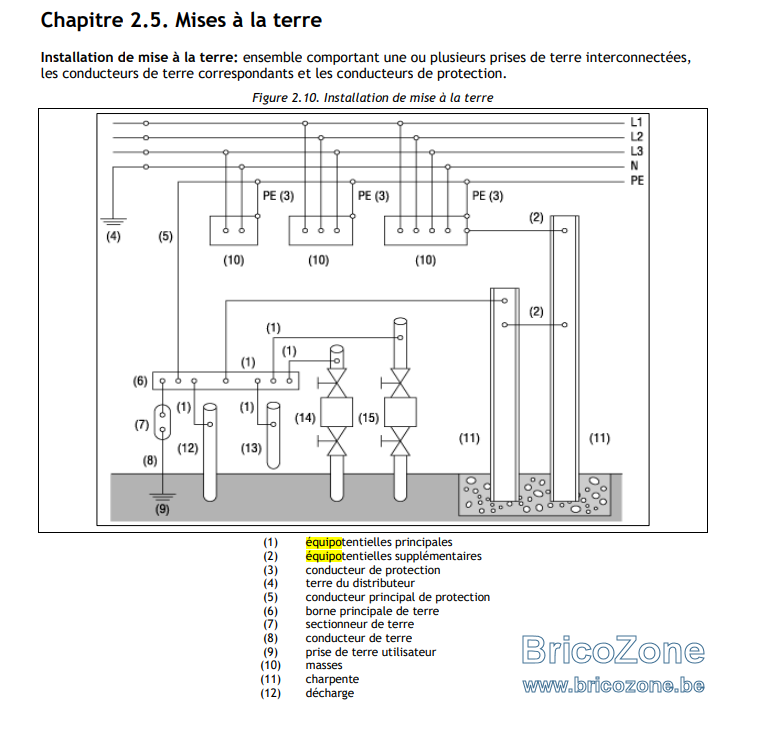

Pourtant, si je comprend bien le schéma page 22 du RGIE, les équipotentielles sont reliées à la borne principale de terre, que j'ai toujours comprise comme le bornier principale du coffret électrique. Je me trompe donc ?



Palsambleu

• 14 Novembre 2023

• #7

@Wark : Donc, si la terre dépasse 30 Ohms sans dépasser les 100 Ohms et si on ne peut pascorriger la situation en ajoutant un ou des piquets par exemple, il faut prévoir un différentiel de 10 mA pour protéger l'installation PV ?

Ce serait suffisant pour l'agréation d'un installation PV ?



Palsambleu

• 14 Novembre 2023

• #8

Ma réaction était purement théorique. Evidemment, sauf cas très particulier comme mentionné dans le fil Mesure de la valeur terre pas en dessous de 100 Ohms (bricozone.be), il suffira d'ajouter un ou des piquets. C'est ce que je ferai si la terre n'était pas bonne.



poyon4

• 14 Novembre 2023

• #9

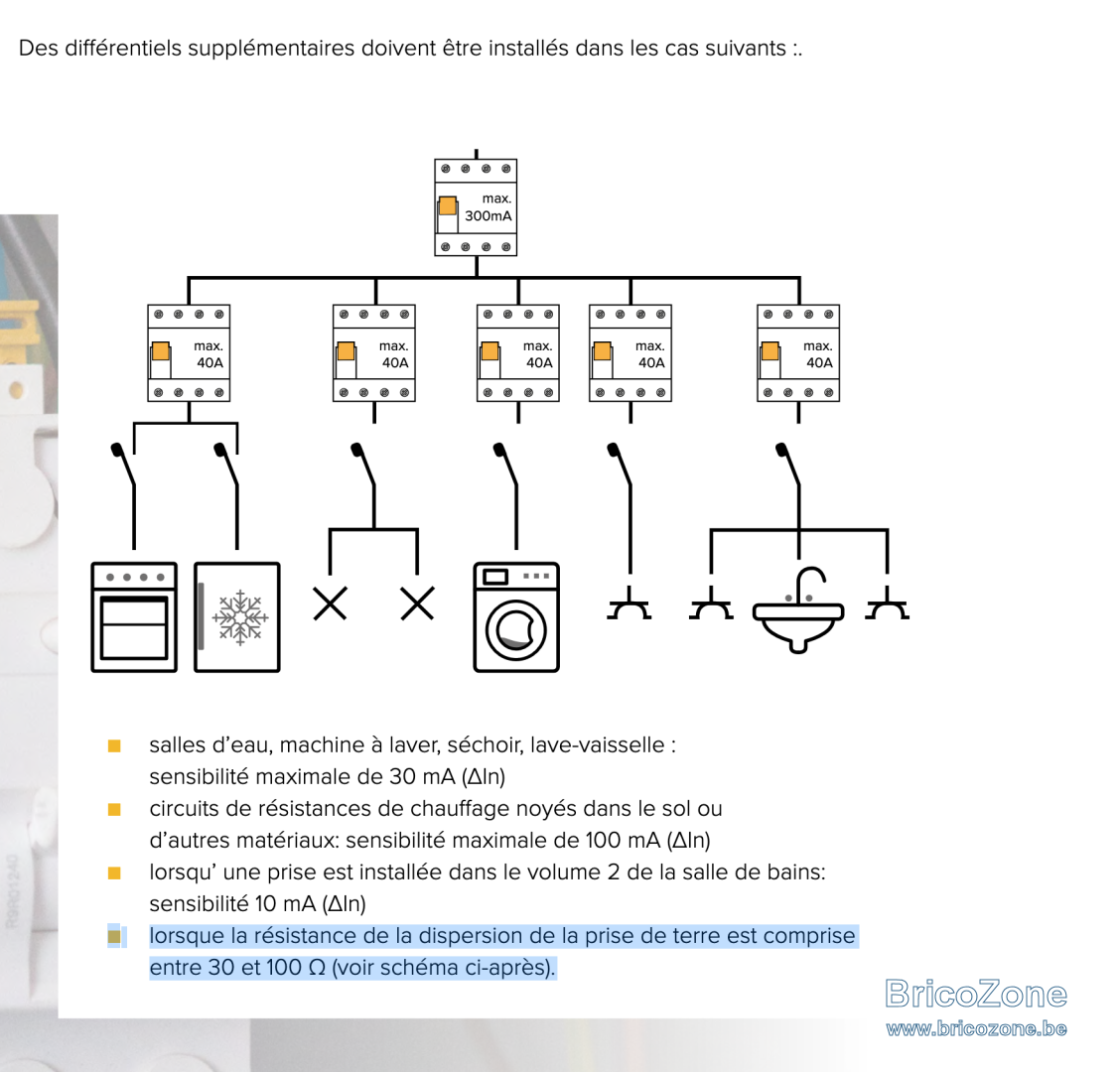

voila ce que j'ai trouvé sur l’édition 2023 de vincote :

le but de la prise de terre est d’écouler les courants de défaut vers la terre. En l’absence d’une
prise de terre efficace, tout ou une partie du courant de défaut s’écoulera à travers la personne
en contact avec l’appareil défectueux, ce qui peutêtre mortel.
Lors de l’examen avant mise en service, l’organisme agréé mesure la résistance de dispersion
de la prise ou de la boucle de terre. Cette résistance ne peut être supérieure à 30 Ω ou,
moyennant des mesures complémentaires, supérieure à 100 Ω (voir point 4 «Différentiels»).



xixou

• 14 Novembre 2023

• #10

Palsambleu a dit:

@Wark : Donc, si la terre dépasse 30 Ohms sans dépasser les 100 Ohms et si on ne peut pascorriger la situation en ajoutant un ou des piquets par exemple, il faut prévoir un différentiel de 10 mA pour protéger l'installation PV ?

Ce serait suffisant pour l'agréation d'un installation PV ?

Cliquez pour agrandir...

"Donc, si la terre dépasse 30 Ohms sans dépasser les 100 Ohms"
-> ça n' a aucun sens cette phrase.

30 ohm max.
Entre 0 et 30 ok.



Palsambleu

• 14 Novembre 2023

• #11

@poyon4 : Là, je ne comprends plus rien. Ce ne serait pas un extrait du règlement français ? Des différentiels ou des disjoncteurs de 40A (en France, cela existe, en Belgique, je ne crois pas, du moins pour une installation domestique) ?



Wark

• 14 Novembre 2023

• #12

Au-delà de 100, c'est refusé. Entre 30 et 100, il faut utiliser des 10mA pour protéger toute l'installation domestique. Sous les 30, des 30mA suffisent.



poyon4

• 14 Novembre 2023

• #13

Palsambleu a dit:

@poyon4 : Là, je ne comprends plus rien. Ce ne serait pas un extrait du règlement français ? Des différentiels ou des disjoncteurs de 40A (en France, cela existe, en Belgique, je ne crois pas, du moins pour une installation domestique) ?

Cliquez pour agrandir...

voila la vrai phrase de la RGIE (clique dessus) :

Si la résistance de dispersion de la prise de terre est supérieure à 30 ohms, le nombre de dispositifs de
protection à courant différentiel-résiduel à haute ou très haute sensibilité visé au 5ème alinéa est au
moins de deux. Chaque dispositif de protection à courant différentiel-résiduel reprend au maximum
seize socles de prise de courant simples ou multiples. Un appareil fixe ou un ensemble d’appareils fixes
commandé par un appareil de manœuvre commun est assimilable à un socle de prise de courant. Pour
protéger les circuits visés au 8ème alinéa, les dispositifs de protection à courant différentiel-résiduel
placés à l’origine de l’installation électrique sont aussi complétés par au moins un dispositif de
protection à courant différentiel-résiduel d’un courant de fonctionnement de maximum 100 mA par
circuit ou groupe de circuits.



Palsambleu

• 14 Novembre 2023

• #14

Ton lien ne fonctionne pas, du moins chez moi, sous Edge. Par contre, pour ceux qui nous lisent et voudraient le voir, voici le document d'origine :
RGIE-Annexe-Livre-1-Installations-a-basse-tenstion-et-a-tres-basse-tension.pdf (fgov.be)



K

KevM

• 14 Novembre 2023

• #15

Palsambleu a dit:

Bonjour,

Je crois me rappeler que la valeur maximale admissible pour la terre est de 60 ohm dans le cas d'une installation PV au lieu des 100 max dans le cas d'une installation sans PV.

Je ne trouve plus l'info sur Bricozone.

Merci de me confirmer et bonne journée à tous.

Cliquez pour agrandir...

Comme dit plus haut, le réglementation change, entre 0 et 30 ohm
Diff 300mA pour appareil a poste fixe Pn >= 2600w
30mA pour Machine à laver, sechoir,...
30mA pour 8 disjoncteurs circuits prises et éclairage

Entre 30 et 100 ohm c'est beaucoup plus strict, mais c'est accepté.
les appareils a postes fixe sur max 100mA
Il faut beaucoup plus de 30mA...



K

KevM

• 14 Novembre 2023

• #16

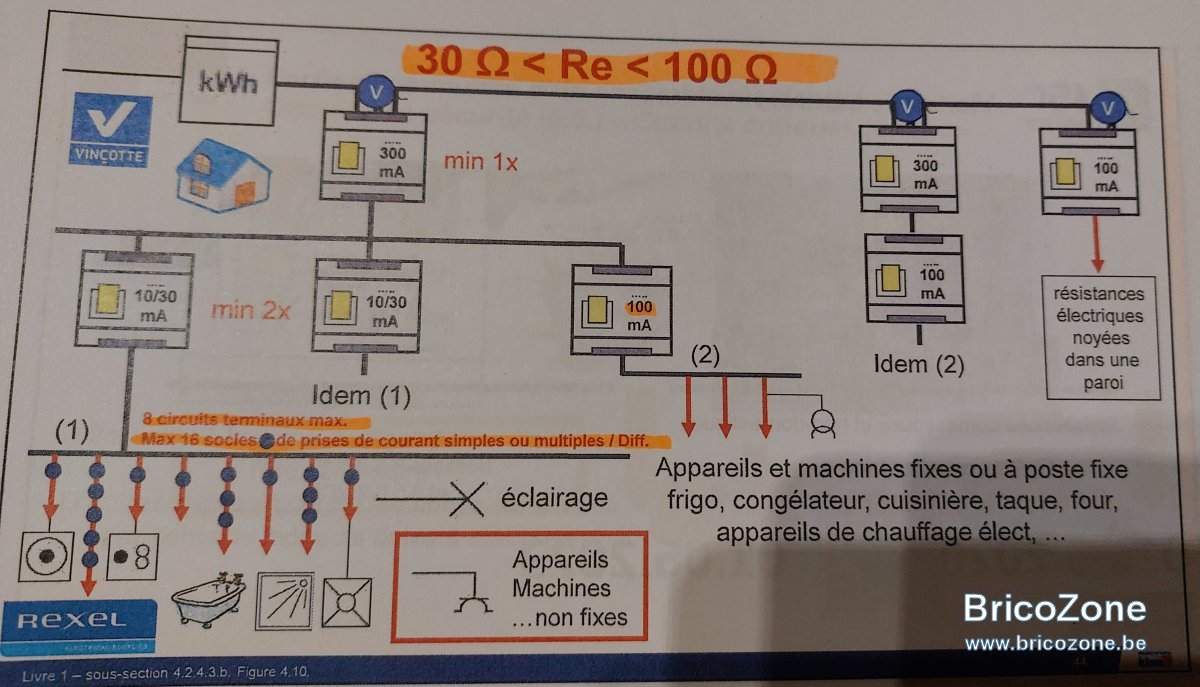

Un exemple en cas de terre entre 30 et 100 ohm.
C'est beaucoup plus contraignant, donc on essaie toujours d'être sous les 30 mais c'est autorisé.



Palsambleu

• 15 Novembre 2023

• #17

Effectivement, contraignant, c'est le moins que l'on puisse dire. Merci pour cette info
