Intensité max du compteur + intensité PV par rapport aux différentiels en place

Bonjour à tous... et à toutes !

J'ai vu dans un post récent que je ne retrouve plus, qu'il fallait s'assurer que la somme de l'intensité max du compteur et de l'installation PV ne dépasse pas la valeur maximale des différentiels.

Pour le compteur et les différenteil, je sais où trouver l'info, mais pour une installation PV, où se trouve l'info ?

Je vois dans les fiches techniques des onduleur une mention d'ampérage maximum en sortie. Est-ce la valeur à retenir ?

Faut-il la comparer avec l'intensité fournie pas les panneaux ? Je suppose que oui si elle est théoriquement plus faible que celle de sortie de l'ionduleur ? Et comment la calculer ?

A moins que l'installateur n'en tienne compte et ne place un limiteur (je crois me rappeler avoir vu le terme "limiteur d'intensité" quelque part) ?

isatas a dit:

...qu'il fallait s'assurer que la somme de l'intensité max du compteur et de l'installation PV ne dépasse pas la valeur maximale des différentiels....

Cliquez pour agrandir...

Non pas tout à fait, tout élément voyant la somme des protections des diverses sources, doit supporter cette somme de courant.
40 au compteur 25 au PV il faut faire la conception pour 65A donc la taille au dessus de 63A... ou mettre un limiteur à 40 puisque l'installation devrait être faite pour du 40A...

Merci @BG1000

Je ne comprends pas bien la première phrase, mais bien la seconde.

J'ai un compteur 30A et des différentiels de 40A. Si je veux faire installer des panneaux (mon toit pourrait accueillir 11 panneaux au max), je suppose qu'il ne me reste que 10A de disponibles.

Solution ?
- faire placer des 63A ou plus si cela existe pour les installations domestiques, mais ce serait seulement pour permettre une consommation supérieure à 40A à l'instant T (?),
- ou un limiteur à 40A ? L'effet du limiteur n'aurait, je suppose, pas d'impact sur la production de Pv mais bien par contre de l'auto consommation potentielle ?

J'espère ne pas être trop "à côté de la plaque", l'électricité a toujours été une grande inconnue pour moi, les installations PV encore plus. Comme beaucoup de choses malheureusement. Utiliser n'est pas connaître.

Deux aspects m'interpellent :
1. Danger si dépassement de l'intensité des différentiels ?
2. Donc dans le cadre de la certification d'une installation PV, si le contrôleur voit que l'ensemble des deux sources (compteur plus PV) a une intensité supérieure à celle des différentiels, refusera-t-il la réception s'il n'y a pas de limiteur ? Auquel cas, ne faudrait-il pas systématiquement placer un limiteur ? (Mais, c'est peut-être d'office prévu par l'installateur et même obligatoire ???)

Une (petite) nuit de sommeil, et tout s'éclaire .

J'ai eu une révélation : les deux commandements suivants :

1a. "La première phrase de @BG1000 , tu expliqueras : tout ce qui est en aval d'une protection doit répondre aux exigence du niveau de celle-ci" (exégèse : si tu as un différentiel de 63A, tout ce qui en dépend (barrettes, sections des pontages, des câbles, des prises....) doit le supporter (barrettes de 10 si 63A, pontages en 6 si 40A....).
1b : corrolaire : le compteur disjonctera de toute façon si dépassement de son intensité max

2."Si installation PV tu fais, un limiteur tu mettras".

[mode phraséologie scientifico-religieuse OFF]
[mode convivial et ordinaire ON]

J'espère ne pas me tromper en jouant au petit professeur, alors que je ne suis qu'un élève du fond de la classe. @BG1000 m'en pardonnera j'espère.

Bonne journée à tous.

Ce n'est pas uniquement le différentiel qui doit résister au courant mais également les fils, peignes etc

1.refusé
2.si cela ne correspond pas aux règles de l'art refusé

1.a y compris les sources de courant
1.b non uniquement pour le courant qui le traverse
2. limiteur soit a la valeur du compteur, soit à la valeur l'installation

Pour moi les pv viennent diminuer la conso du compteur et ne viennent pas en plus.
A mettre en amont du limiteur les charges contrôlable comme les recharges VE.
Avec mesure de ce qui est soutiré/injecté au conteur pour adapter la charge au dispo conteur, ou à la production PV

BG1000 a dit:

2. limiteur soit a la valeur du compteur, soit à la valeur l'installation

Cliquez pour agrandir...

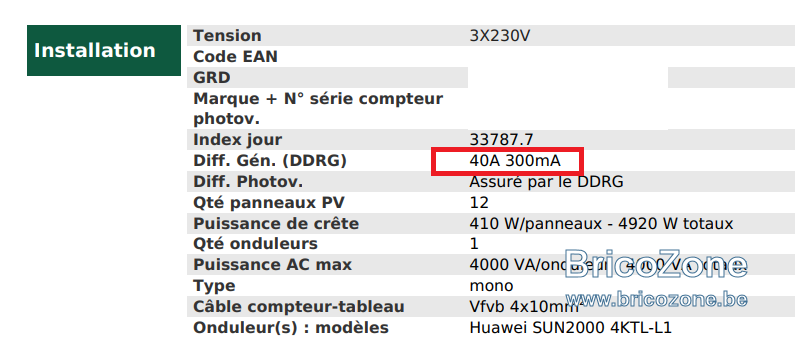

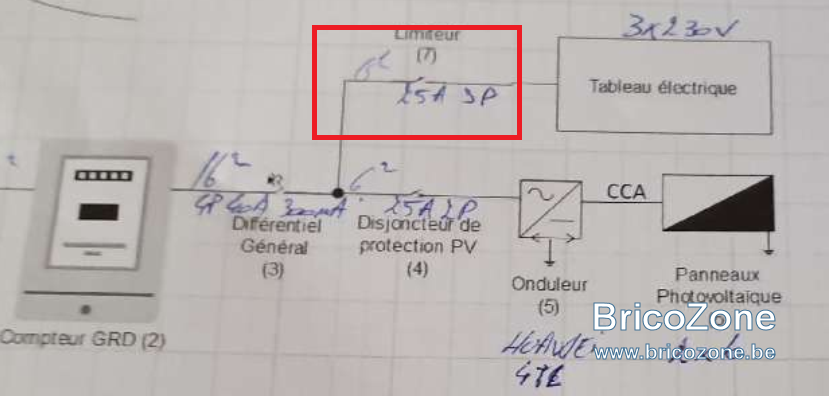

Limiteur de 25A placé sur une installation d'un ami, alors que le différentiel de 300mA est un 40A. Cela veut donc dire que son compteur est limité à 25A ?

Non non c'est probablement un raccordement tri 3x230 en 25A.

Et le calibre du différentiel général 300mA est de 40A (il doit être >= à 25).

jeanphi500 a dit:

Non non c'est probablement un raccordement tri 3x230 en 25A.
.

Cliquez pour agrandir...

Quelle est la différence entre "raccordement tri 3*230en 25A" et compteur réglé à max 25A ?

Habituellement tu as un disjoncteur qui limite la puissance maximale mise à ta disposition par le GRD.

Ce disjoncteur c'était soit le Teco avec réglage de la puissance avec des barrettes soit un disjoncteur classique intégré dans le coffret compteur.

Compris. Merci.

Je ne connais que la version Teco avec barrette, et c'est ce que j'appelais un compteur limité/réglé à max X Ampères.

Tien, je ne suis pas le seul à comprendre à moitié.
