Fusion Solar - Onduleur/batterie Huawei - 3x230V sans neutre - Problème chiffres batterie

Bonjour,

J'ai un souci qui dure depuis des mois et après de nombreuses recherches infructueuses sur internet, ainsi que le passage d'un électricien (qui a à peine regardé) lié à la société qui a placé les panneaux photovoltaïques ainsi que combo onduleur batterie, je me permets de poster ici. En effet, la société ne répond pas à mes messages/appels.
J'ai une version de l'application Fusion Solar "installateur" je peux car je peux voir toutes les données de l'onduleur, les tensions, ... (mais je ne peux rien modifier, c'est la société qui reste maître de cela).

Onduleur Huawei SUN2000-3KTL-L1 (3.3kVA)
Batterie Huawei LUNA2000-5-S0 (5kW)
Mesureurs CTF16-2K5-100 (x3)
Smart Power Sensor DTSU666-H
Electricité en 3x230V sans neutre

J'ai également installé il y a peu un P1 meter sur mon compteur communicant avec l'application HomeWizard et un compte Energy+ lié à mon onduleur.






Ce qui semble fonctionner (appli Fusion Solar):

• Ma batterie est bien utilisée à 100% lorsque elle a de la charge et je ne prends pas du réseau. Donc pour moi le fonctionnement des panneaux/batterie/onduleur est correct. Il mesure ce qu'il faut pour dire à la batterie d'envoyer l'électricité vers la maison.
• Le graphe "Vue d'ensemble" (quasi instantané aka tt les 10-15 min) sur l'application semble juste.
• Le graphe journalier représente bien ma batterie, ma consommation et ma production.

Problème:

• Les valeurs au dessus du graphe journalier sont totalement fausses (et donc par mois et année également). En effet, par exemple après une matinée passée sur la batterie, théoriquement je prends 0kW (ou quasi) du réseau et x kW de ma batterie. Mais les chiffres me disent que j'ai renvoyé sur le réseau et que j'ai pris sur le réseau (voir plus bas pour un exemple concret). Pour moi, il compte la batterie dans la partie "Injectée sur le réseau" et "Du réseau" alors qu'il aurait dû être dans la partie "Auto-consommée" et "Du système PV". Et c'est ce qui est dit quand on appuie sur les bulles infos à côté de production et consommation.
  Le système P1 corrobore le fait que je n'ai pas pris du réseau lorsque ma batterie est chargée.
• J'espérais que le système P1 me donne de bons chiffres mais il ne compte pas ce que donne ma batterie comme faisant partie du système PV (le graphe montre que il y a bien une décharge batterie vers ma maison mais la valeur reste à 0kW et donc l'auto consommation et consommation totale est plus faible que la réalité.

Questions:

Je vais essayer de faire repasser l'électricien de la société qui a installé les panneaux, mais la dernière fois, il ne comprenait pas mon explication liée à la batterie et a changé un petit truc (je ne sais malheureusement pas quoi mais c'était lié au smart power sensor) et les chiffres ont changé par rapport au tout début mais n'étaient toujours pas bons et se retrouvent dans la configuration expliquée ci-avant.

• Sauriez-vous pourquoi la batterie est comptée comme hors système PV et plutôt dans le réseau et comment régler ce souci, donc la faire compter dans le système PV.
• Est-ce que le P1/HomeWizard ne compte jamais la batterie Huawei (donc l'onduleur de donne pas la valeur fournie par la batterie), que leur propre batteries, ou est-ce que le fait qu'il ne compte pas ma batterie vient du fait qu'elle n'est pas située dans le bon "quadran" de l'application FusionSolar et n'est donc pas comptée comme intérieure au système PV.

Exemple 1:

J'ai juste l'info FusionSolar pour cet exemple, car pas encore le P1 à cette date là.

Vers 6h du matin, batterie non vide, utilisée toute la nuit donc prise supposée du réseau = 0kWh et production 0 car pas encore de soleil. Le graphe

• Production: 0kWh auto-consommé/0.56kWh Injectée sur le réseau (Total = 0kWh)
• Consommation: 0.11kWh du système PV/0.49kWh du réseau (Total=0.6kWh)

Exemple 2 :

FusionSolar vers 9h du matin:

• Production: 0kWh auto-consommé/0.61kWh Injectée sur le réseau (Total = 0kWh)
• Consommation: 0.29kWh du système PV/1.21kWh du réseau (Total=1.5kWh)

Homewizard à la même heure:

• Consommation solaire: 0kWh (car ne compte pas ce que la batterie a donné)
• Produit: 0kWh (car pas encore de soleil)
• Pris du réseau: 0.6kWh (valeur prise du réseau réelle)
• Consommation d'énergie: 0.6kWh (car c'est la somme de la consommation grille/réseau et su système PV (ici batterie 0))

Donc les 1.21kWh de FusionSolar pris du réseau ne sont pas bons mais les chiffres se recoupent si j'enlève 0.61 à 1.21, j'ai bien les 0.6kWh pris du réseau donc cela corrobore mon idée initiale que la batterie est comptée dans l'injection sur le réseau ainsi que énergie prise du réseau. Je ne sais pas d'où vient le 0.29kWh.



Exemple 3 :

Plus tard dans la même journée:

FusionSolar:

• Production: 3.74kWh auto-consommé/6.3kWh Injectée sur le réseau (Total = 10.4kWh)
• Consommation: 0kWh du système PV/2.67kWh du réseau (Total=2.49kWh) → j'ai souvent la valeur consommation du système PV qui diminue au fur et à mesure de la journée (ou après coucher du soleil quand sur batterie, je ne sais plus exactement) ... Aucune idée pourquoi.

Homewizard:

• Consommation solaire: 7.6kWh (car ne compte pas ce que la batterie a donné)
• Produit: 10kWh
• Pris du réseau: 0.7kWh
• Remis sur le réseau: 2.5kWh
• Consommation d'énergie: 8.3kWh

Passont le comportement bizarre que le graphe Homewizard donnant en bleu une prise du réseau PV/batterie différente de 0 vers 7h du matin alors que dans l'exemple 2, il le mettait bien à 0.
Passons également le fait que le graphe HomeWizard met un utilisation en veille à 0kWh dès que le début du graphique est à 0 pour la consommation réseau (ou qu'il n'a pas d'info car P1 n'a pas envoyé ses infos dans les premières minutes de la journée) , même si pendant la journée je prend du réseau (autre jour, non montré ici)

Puissance totale = 1.8kWh = 2.5-0.7 → normal
Produit = 10kWh = 7.6+2.5 → plus ou moins et bien égale à ce que dit FusionSolar puisque je suppose que c'est la valeur envoyée de l'onduleur au P1/app Homewizard (sauf que les 10kWh ont aussi servi à charger la batterie)
Donc la valeur 10kWh est la consommation maison+recharge batterie (bien plus élevée donc que ma consommation réelle de la maison) et ne compte pas la consommation maison sur batterie.



Je suis assez perdue j'avoue et je n'arrive pas à aller plus loin que ce que j'ai expliqué dans ce post.

Sauriez-vous m'aider, svp?

Un grand merci d'avance.

Je n'ai pas le courage de tout lire et j’ai encore un compteur électromécanique. Donc, rien à apporter au volet P1 Homewizard.

Comme vous l'avez deviné, ayant toujours un compteur à roulette, je bénéficie de la compensation, donc, n'ai pas encore ajouté de batterie non plus.

Cependant, en ce qui concerne les aberrations de mesures du DTSU666-h, avez-vous vérifié que les pinces sont bien positionnées (dans le bon sens) sur les bonnes phases ? Pas d'interversion ?

Avez-vous aussi branché les phases sans tenir compte de la cage prévue pour le neutre ? Si oui, vous avez les trois valeurs de tension, une par paire de phases, dans fusionsolar, alors qu'avec la configuration 3P3W renseignée dans le mode d'emploi officiel, vous n'en avez que deux.

Branchement DTSU666-h sur 3X230V : comment avoir les valeurs des trois paires de phases

https://www.bricozone.be/t/probleme-de-phases.153918/#post-2031837
Posts #19 et #20

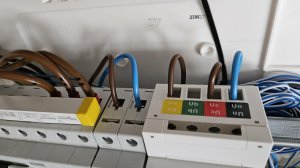

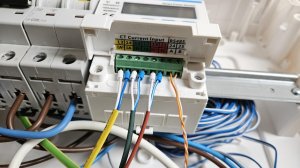

Je viens de regarder votre branchement du DTSU666-h. Effectivement. Il est branché selon les informations officielles, pas selon la connexion que @Marc72 conseille (et je ne suis pas le seul à avoir adopté) (la connexion, pas Marc 72)

Bonjour, vos 3 CT/TI sont probablement placés aux mauvais endroits. Pourriez-vous les localiser sur votre schéma en indiquant le sens de leurs flèches ? Merci,

Bonjour,

isatas a dit:

avez-vous vérifié que les pinces sont bien positionnées (dans le bon sens) sur les bonnes phases ? Pas d'interversion ?

Cliquez pour agrandir...

Oui j'ai vérifié plusieurs fois ces derniers mois, le sens est bon je pense et le bleu/blanc également.

isatas a dit:

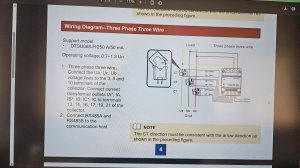

Effectivement. Il est branché selon les informations officielles

Cliquez pour agrandir...

Donc il est bien banché?
J'ai des bons chiffres en instantané/graphe du jour comme dit dans mon premier message donc ma 1e idée serait que le branchement de ces mesureurs serait correct.

jmbbe a dit:

Bonjour, vos 3 CT/TI sont probablement placés aux mauvais endroits. Pourriez-vous les localiser sur votre schéma en indiquant le sens de leurs flèches ? Merci,

Cliquez pour agrandir...

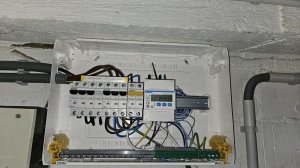

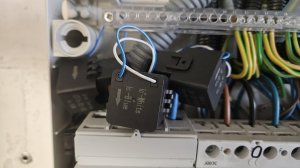

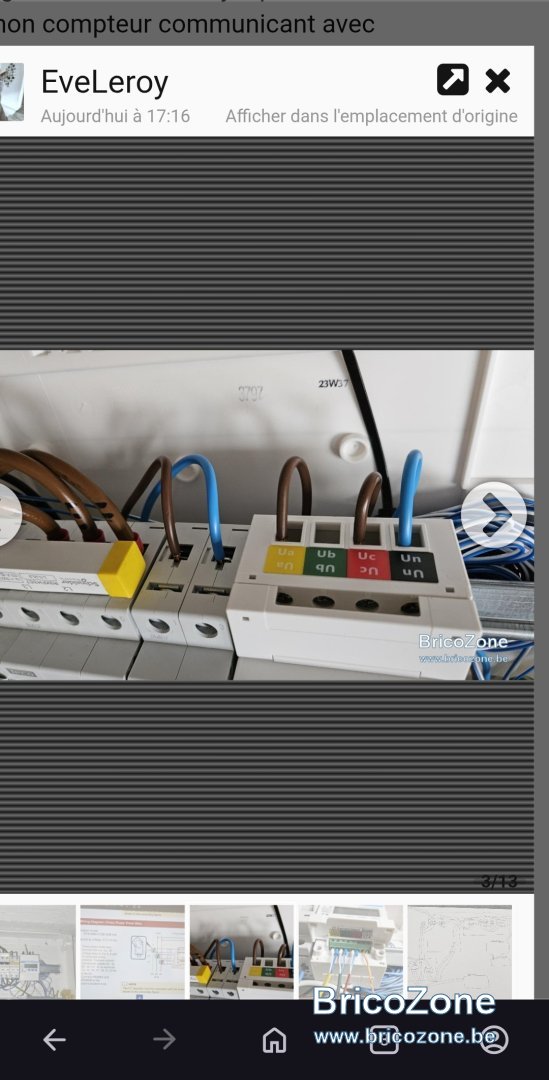

Voir photo ci-dessus pour les mesureurs/flèches. Ils sont placés à l'arrivée de la rue comme montré en rouge sur mon dessin de mon 1er post (que j'ai nommé "Data").
Je n'ai pas encore trouvé pour l'instant comment faire un test court-circuit au multimètre sur les câbles data pour vérifier que chaque fil est dans la bonne entrée data (inaccessibles il me semble pour toucher le câble en lui-même. Peut-être ouvrir les mesureurs est la seule solution). Mais peut-être que ce n'est pas important. Comme dit plus haut il me semble que les données instantanées sont justes donc je me pencherais plus du côté batterie/onduleur?

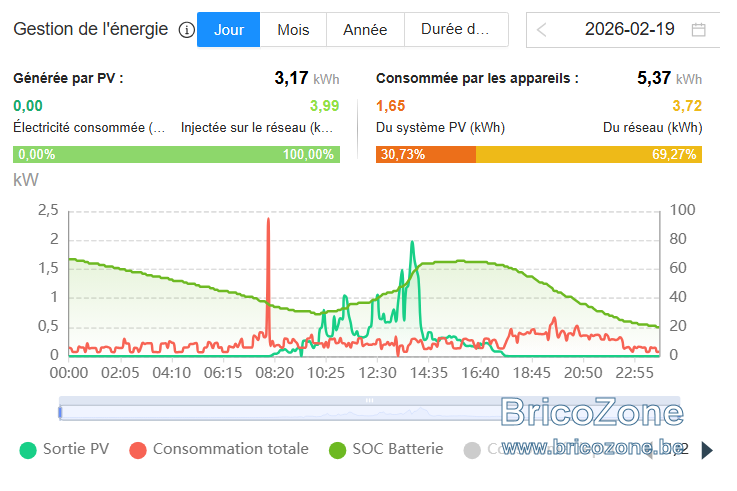

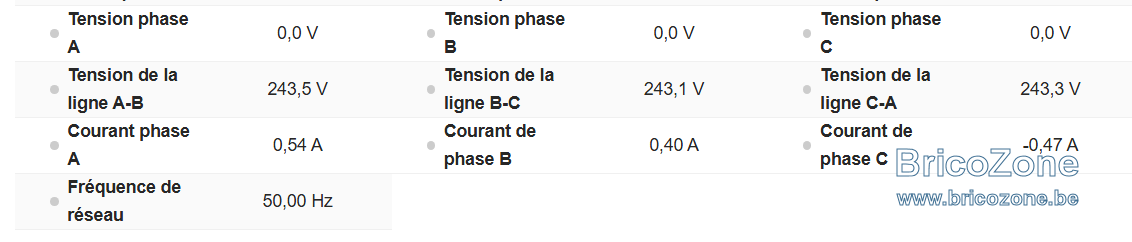

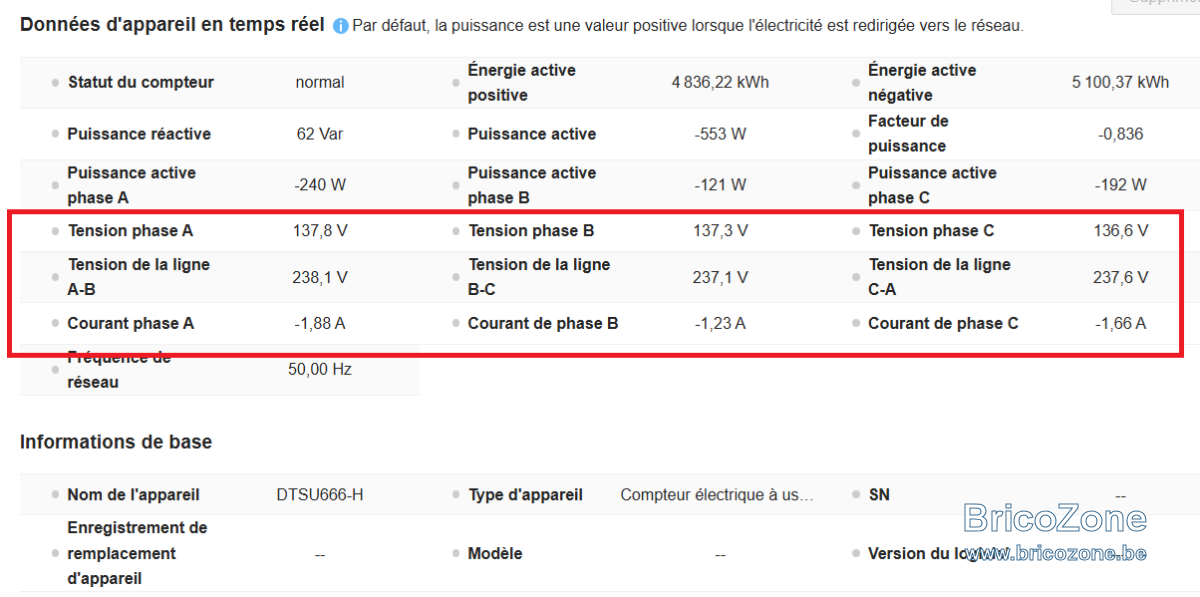

Information supplémentaire, voici ce que je vois sur FusionSolar:


Dans le Homewizard en effet je n'ai que 2 valeurs (L1=240.1V, L2=0V et L3=245.1V)


Et un exemple facile à comprendre de hier:

0kWh rejeté sur le réseau car batterie s'est chargée mais jamais à 100% et 0kWh pris du réseau car la batterie n'est jamais tombée à 0% (corroboré par le P1)
Or, Fusion Solar me dit que j'ai autoconsommé 0 (impossible), que j'ai injecté 3.99kWh sur le réseau (impossible) et pris 3.72kWh du réseau (impossible).
P1 me dit que j'ai consommé 3.2kWh sur la journée (c'est faux, c'est 100% certain que c'est plus) car c'est ce que les PV ont fourni selon l'onduleur (3.17kWh) (pour rappel, je n'arrive pas à avoir un chiffre pour la batterie dans le Homewizard donc c'est comme si elle était à 0 pour son utilisation).

EveLeroy a dit:

Donc il est bien banché?

Cliquez pour agrandir...

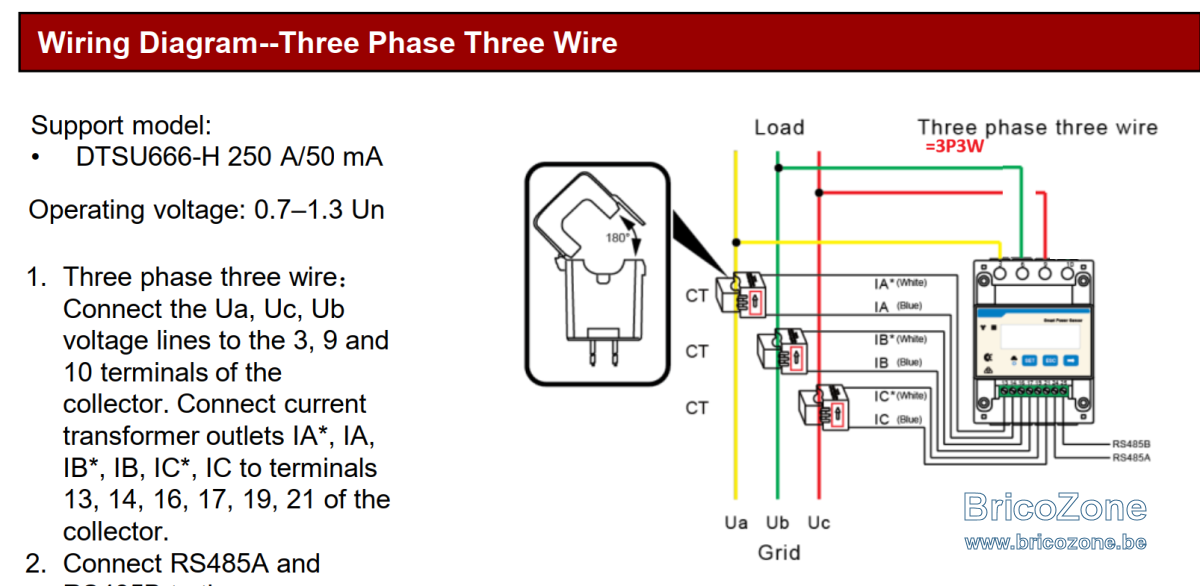

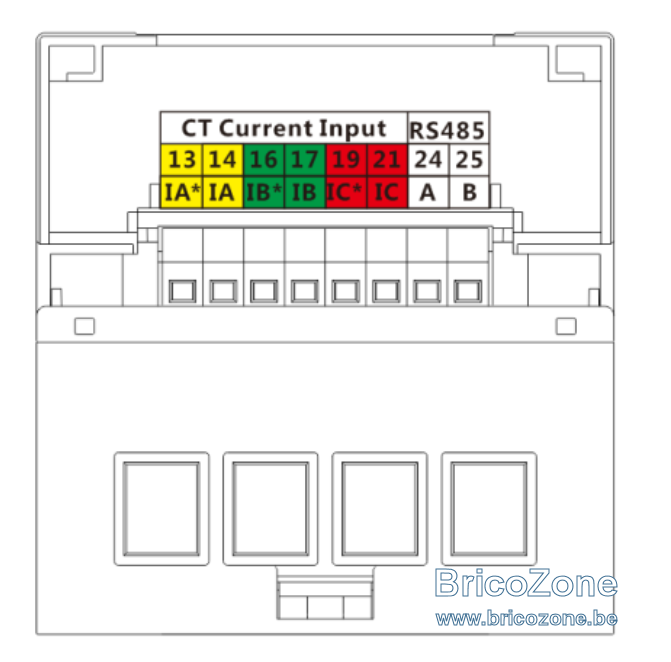

Non, en 3x230V ("3P3W" dans le manuel d'installation), il ne faut pas utiliser UN mais bien Ua, Ub et Uc, contrairement au manuel d'installation

Lorsque le DTSU666-h est branché correctement, la tension des trois phases ainsi que la tension et le courant des trois lignes sont présents dans FusionSolar.

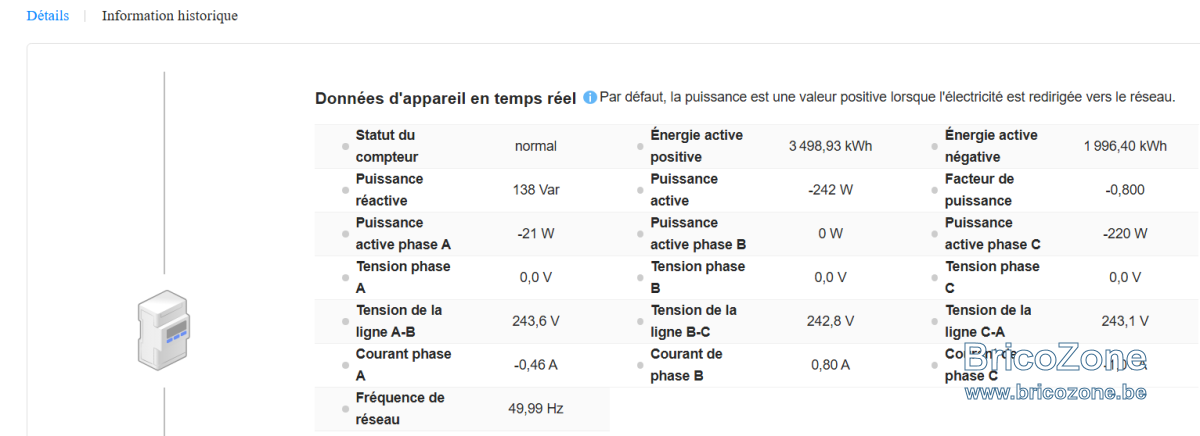

Je m'étonne donc que vous ayez les valeurs pour les lignes et pas celle des phases.







Le branchement officieux pour le 3P3W : (voir posts renseignés dans la réponse #3).




SI les pinces sont dans le bon sens et qu'il n'y a pas d'inversion des fils dans Ua,Ub et Uc, il faut aussi vérifier qu'il n'y a pas d'inversion des câbles data (blanc-bleu) : phase présente dans Ua et son câble data dans 13-14, phase dans Ub avec câble data dans 16-17 et câble data de la phase Uc dans 19-21.

jmbbe a dit:

vos 3 CT/TI sont probablement placés aux mauvais endroits.

Cliquez pour agrandir...

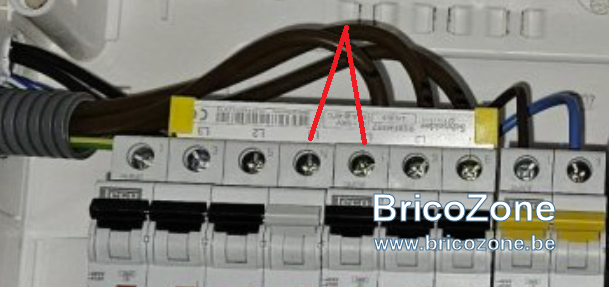

Vos pinces sont entre le compteur et le différentiel 300mA. C'est ce qu'il faut utiliser pour avoir l'injection et le prélèvement sans batterie. Je ne sais pas si c'est le bon endroit lorsqu'il y a une batterie, car aucune pince ne peut détecter la charge ou la décharge de la batterie, puisque cela ne passe pas par le 300mA. Mais cela est peut-être géré et communiqué à FusionSolar par le module de puissance.
Attendons le passage de quelqu'un qui a l'expérience et les connaissance d'une installation avec batterie Huawei.

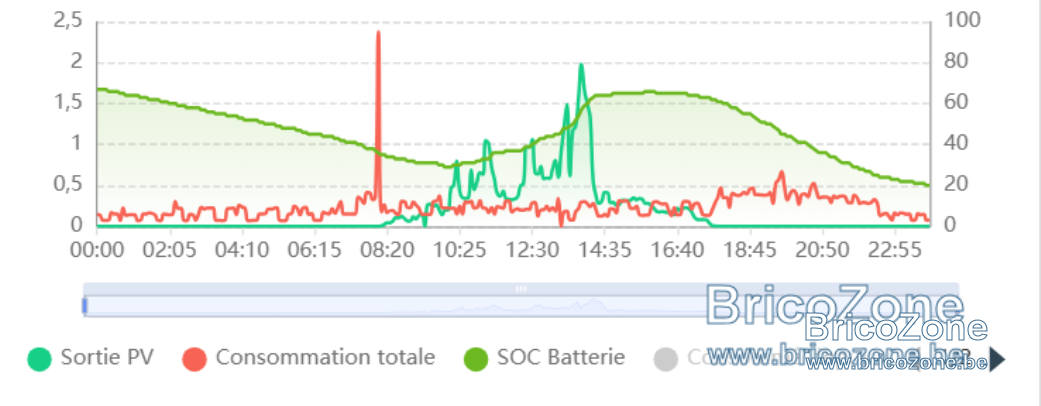

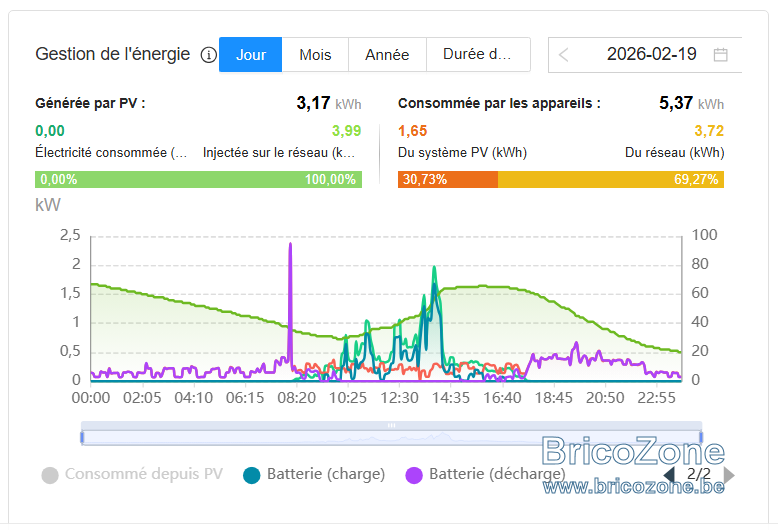

Dans le graphique de FusionSolar, vous avez trois lignes et quatre types de données. La grise n'apparaît pas et son nom n'est pas lisible car caché par le logo Bricozone.

Que devrait afficher le graphique comme quatrième donnée ?

EveLeroy a dit:

0kWh rejeté sur le réseau car batterie s'est chargée mais jamais à 100% et 0kWh pris du réseau car la batterie n'est jamais tombée à 0%

Cliquez pour agrandir...

Pas de backup prévu ?
Pas de limitation du niveau de la charge ni de limitation du niveau de la décharge ?

Je viens de voir que j'ai la version 100A du DTSU. Alors que mes parents, installation le même jour, sur un réseau 3x230V dans la même ville par le même électricien/installateur ont une version 250A.

J'ai vu ici par @Marc72 que cela ne serait peut-être pas un problème mais le branchement diffèrerait peut-être alors ? Si j'arrive à faire repasser la société je leur demanderai quand même de me mettre le bon modèle pour le 3x230V (aka 250A).

isatas a dit:

Dans le graphique de FusionSolar, vous avez trois lignes et quatre types de données. La grise n'apparaît pas et son nom n'est pas lisible car caché par le logo Bricozone.

Que devrait afficher le graphique comme quatrième donnée ?
Voir la pièce jointe 188872

Cliquez pour agrandir...

Voici quelques données que j'ai affichées sur le graphique en plus concernant la batterie (la 4e donnée n'était pas intéressante):

isatas a dit:

Pas de backup prévu ?
Pas de limitation du niveau de la charge ni de limitation du niveau de la décharge ?

Cliquez pour agrandir...

Je ne suis pas certaine de comprendre la question sur le backup. Charge/décharge, aucune idée s'il y a une limite. Mais elle donne bien l'énergie qu'il faut et redonne bien à la maison quand il faut puisque j'ai une consommation proche de 0 sur la journée en réel (P1).

Changer votre 100A contre un 250A, ce n'est pas une bonne idée : les pinces sont plus volumineuses et la marge d'erreur est plus grande.
Le mien est aussi un 100A. Je ne voulais pas d’un 250A. Et si j'avais trouvé un 80A, je l'aurais pris.

Backup = maintien de la décharge de la batterie lors d’une panne du reseau de distribution.
Cela entraîne la nécessité de réserver une partie de la capacité de la batterie pour alimenter votre maison.
Limites de charge et de décharge : comme pour les voitures électriques,, il est déconseillé de charger à 100% et de décharger jusqu'à 0%. Pour les VE, on parle respectivement de 80 % et de 20%. Mais comme vous avez une borne, ça, vous le savez déjà.

Donc, pour préserver votre batterie Huawei, l'installateur a dû déterminer une limite haute et une basse.

Vous pourriez par exemple importer si votre batterie n'est pas à plus de 20% et exporter si elle est à 80%.
Et importer alors qu'elle a encore 30% si 10% sont réservés pour couvrir une panne du reseau par exemple.
Vous pourriez aussi importer alors que la batterie est pleine si vous consommez à un moment plus que ce que la batterie peux fournir (2.5 kWh pour votre batterie me semble-t-il de mémoire).
Exemple : consommation immédiate de 3 kWh : 2.5 venant de la batterie et 0.5 venant du reseau.
Comme Fusionsolar enregistre les valeurs de 10 en 10 minutes, cette pointe de consommation pourrait ne pas apparaître sur le graphique si elle dure moins de 10 minutes (mais sera comprise dans les chiffres).

Avez-vous comparé avec l'évolution quotidienne des index de votre compteur ? Les chiffres devraient correspondre à ceux de votre dongle P1 (en tenant compte de la marge d'erreur du Homewizard).

Vous pourriez aussi consulter votre fichier de consommation quart d’heure par quart d’heure via le site de votre GRD (Ores probablement).

Quand vous dites les pinces sont plus volumineuses, voulez-vous dire les mesureurs CT? Je pense avoir vu en effet.

Pour le backup je ne savais pas que cela existait. Je pense que si le réseau se coupe chez moi et que ma batterie n'est pas vide, l'onduleur se coupe et la batterie ne donne pas à la maison (je n'ai jamais eu le cas je pense)? Je me souviens avoir posé une question dans ce sens mais ils m'avaient dit que je n'étais pas en mode autonome full car je remettais sur le réseau et donc si le réseau était coupé, mon installation aussi.

Ma batterie charge à 100% et descend je pense à 0 ou 2% mais comme je n'ai pas la version installateur full avec tous les réglages je ne peux pas le vérifier (j'ai d'ailleurs pris une photo de cela tantôt sur la page huawei afin de poser la question si j'arrive à les faire venir). C'est la société qui a fait l'installation qui a tout set sans rien me demander à part je pense le mode de fonctionnement de la batterie. Je pense être en max consumption car la batterie donne de l'énergie dès que la production solaire n'est pas suffisante pour couvrir la consommation (ex: nuit ou journée moins ensoleillée).

Mais à nouveau, dans mon compteur communicant, j'ai pris 0kWh du réseau et remis 0kWh sur le réseau. Donc les valeurs mesurées sur FusionSolar par jour sont bien fausses (pas la partie graphe/valeurs instantanées qui elles semblent juste).

Pour moi c'est vraiment la batterie qui est comptée en dehors du système PV au lieu d'être comptée dedans mais je ne sais pas si c'est quelque chose que l'installateur doit changer dans leur app ou si il faut câbler différemment entre onduleur et batterie.

Bonsoir,

SI vous désirez une façon efficace de repérer un soucis de pinces/smartmeter (pour éliminer cette cause probable) en 3x230V

=> Vous désactivez le Switch DC de l'onduleur et batteries (pas de production) et coupez votre limiteur (pas de consommation)

- Vous vous connectez en direct sur l'onduleur via l'APP histoire de visionner les stats temps réel sur votre GSM
- Avec l'aide d'un consommateur moyen (genre 500~1000W) vous placez la prise (maintenir fermement !) directement sur les plots des disjoncteurs en amont (la dimension est adaptée)
=> Se faire aider pour cette tâche sera sans doute mieux pendant que vous vérifiez les infos sur l'APP (ou inversément)

- Vous testez L1/L2 et vérifier sur l'APP que la phase et le sens correspondent
(faire un refresh après chaque modification)
- Faire de même pour L2/L3 et L3/L1.

En 5 minutes c'est réglé et vous saurez immédiatement si 2 pinces sont inversées ou leur sens erroné.

En cas de sens erroné, inversez simplement le fil blanc et bleu de la pince concernée sous le smartmeter, si les positions de 2 pinces sont échangées, inversez les 2 paires entre elles sous le smartmeter.
(Pas besoin de tout démonter)

ADD-ON : Si l'app locale affiche l'inverse de FusionSolar en ligne, l'installateur à peut-être déjà inversé le sens du smartmeter à distance, demandez-lui de le remettre comme il se doit (ou supprimez-le et réinstallez le afin de faire disparaitre les modifications à distances qui y sont liées.

Bonjour,

Je veux essayer de faire le test mais je n'ai pas tout compris à 100%.

Comment puis-je voir les valeurs en temps réel des Tensions et courants. Est-ce possible avec une application sans aucun droit ? Car je n'ai les valeurs de consommation que toutes les 10-15 min sur la page générale. Voir photo ci-dessous pour les valeurs du smartmeter mais ces valeurs là ne changent aussi pas rapidement (je pense celles-ci changent toutes les 5 min).

Vous me parlez de l'app locale vs fusionsolar en ligne. Pouvez-vous m'expliquer la différence? Car si celle en ligne (celle que j'utilise je suppose) n'est pas en instantané, je ne peux pas facilement faire les tests.

J'ai essayé de me connecter au wifi de l'appareil (app locale?) (avec qr code + mdp sur l'onduleur), cela a fonctionné (je pense ? Il me dit connecté, sans internet), mais après j'ai été dans l'app Fusion solar et il me met direct "échec de l'accès" donc peut-être que ce n'est pas bon finalement (j'ai essayé Changeme et 000000a). J'ai ensuite appuyé sur "Mise en service de l'appareil" (s'affiche lorsque je sélectionne l'appareil sur le wifi) pour essayer d'y accéder, je sélectionne l'onduleur sur mon réseau j'ai mis le mdp par défaut avec le choix "installateur" mais cela ne fonctionne pas (pas de connection au WLAN de l'appareil donc). Probablement que mon installateur a changé le mdp. Si je choisis utilisateur, j'ai l'impression qu'on me demande de créer un mdp. Je ne suis donc pas allée plus loin de ce côté là.

Merci d'avance,

Bonjour,

Passez par l'APP (sur GSM ou tablette) en connexion directe via le WiFi de l'onduleur.

Prenez mise en service d'appareil et loguez-vous en temps qu'utilisateur.
(Lors de la première connexion il vous demandera de définir le mot de passe utilisateur, si pas vous l'avez déjà fait précédemment et il faut alors s'en souvenir ou faire un reset de celui-ci)

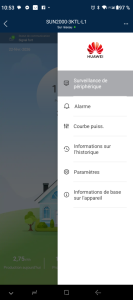

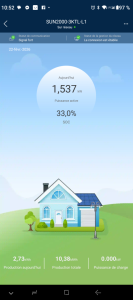

Vous obtenez cette interface


Utilisez les petits points en haut à droite et sélectionnez "surveillance de périphérique"

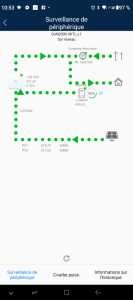

Cet écran apparait, la flèche circulaire en bas permet de recharger les données, cela vous permettra de visionner les flux de l'instant.


Le détail des phases est disponible en un cliquant sur le smartmeter mais en vérifiant phase par phase il est difficile de se tromper.


ADD-ON : Lors d'un accès direct à l'onduleur il est souvent préférable de désactiver (temporairement) les données mobiles durant cette opération, la plupart des GSM basculent sur les données mobiles dès qu'internet n'est pas disponible et cela peut provoquer des déconnexions intempestives de l'application.

Bonjour,

Merci beaucoup, j'ai réussi à avoir le schéma dont vous me parlez avec la petite flèche de refresh (j'ai dû créer un mdp car je suppose première connexion en tant qu'utilisateur). En passant il me dit que l'onduleur et la batterie n'est pas à jour et de télécharger le package de mise à niveau. J'avoue ne pas trop savoir ou le trouver (j'ai répondu non au message (coupé d'ailleurs) qui le spécifiait).
J'ai regardé comment couper également le switch DC en dessous à gauche de l'onduleur et je fermerai le disjoncteur qui est dans le coffret PV et qui va vers la maison afin de ne pas avoir de consommation. Je n'ai pas compris s'il y a un switch à tourner/fermer sur la batterie.

Vous m'avez dit ceci:

Marc72 a dit:

Vous testez L1/L2 et vérifier sur l'APP que la phase et le sens correspondent (faire un refresh après chaque modification)

Cliquez pour agrandir...

Le sens, je le vois direct avec les flèches, la phase, je ne le vois pas sur ce schéma mais de ce que j'ai compris on peut le voir sur le smartmeter en lui même. C'est donc Pa/b/c que je dois regarder?



Prenons un exemple, je mets mon sèche cheveux sur L1-L2, c'est la phase A qui devrait avoir un chiffre négatif et les autres proche de 0. Si je mets sur L2-L3, c'est la phase B qui devrait avoir le chiffre négatif? Cela sera un peu plus compliqué de le mettre entre L1-L3 car l'écartement est double.
Sur l'application en connexion directe sur l'onduleur, je verrai si la flèche est dans le bon sens et si j'ai les mêmes valeurs en W que sur l'écran du smartmeter.
Sur l'application en ligne, je ne verrai pas vraiment les chiffres car il faut attendre 5min avant de les avoir.
Faut-il que je regarde des courants ou juste les puissances c'est ok?

Je suppose que quand j'aurai fait le test et remis les switch en ON, cela sa reconnectera sans problème.

En tout cas un grand merci pour toutes vos explications, je comprends tous les jours un peu plus

EveLeroy a dit:

En passant il me dit que l'onduleur et la batterie n'est pas à jour et de télécharger le package de mise à niveau

Cliquez pour agrandir...

C'est parmis les premières choses à faire car des versions d'âge différent provoquent aprfois des problèmes. (normalement votre installateur peut le faire à distance mais vous savez également le faire vous-même au besoin)

En théorie les versions actuelles devraient êtres celles-ci (ou versions proches)

V200R001C00SPC153 pour l'onduleur
V100R002C00SPC640 pour la batterie (le convertisseur DC-DC et le block 5kWh doivent avoir des versions identiques)

EveLeroy a dit:

J'ai regardé comment couper également le switch DC en dessous à gauche de l'onduleur et je fermerai le disjoncteur qui est dans le coffret PV et qui va vers la maison afin de ne pas avoir de consommation. Je n'ai pas compris s'il y a un switch à tourner/fermer sur la batterie.

Cliquez pour agrandir...

Le Switch est du même style que celui sur l'onduleur et se trouve sur le côté latéral droit de la batterie.

EveLeroy a dit:

Le sens, je le vois direct avec les flèches, la phase, je ne le vois pas sur ce schéma mais de ce que j'ai compris on peut le voir sur le smartmeter en lui même. C'est donc Pa/b/c que je dois regarder?

Cliquez pour agrandir...

Vous aurez le détail des phases en cliquant sur le symbôle du smartmeter depuis l'APP (sorry je me suis mal exprimé)

Mais ... Mieux vaut visualiser l'état sur l'APP car il est possible d'inverser le sens à distance (votre installateur) et c'est l'onduleur qui gère cela donc le smartmeter peut indiquer un sens et l'onduleur l'interpréter différemment aussi il faut privilégier l'APP, c'est plus sur

EveLeroy a dit:

Prenons un exemple, je mets mon sèche cheveux sur L1-L2, c'est la phase A qui devrait avoir un chiffre négatif et les autres proche de 0. Si je mets sur L2-L3, c'est la phase B qui devrait avoir le chiffre négatif? Cela sera un peu plus compliqué de le mettre entre L1-L3 car l'écartement est double.

Cliquez pour agrandir...

Comme votre Smartmeter est branché à l'ancienne (L2 devient le "neutre") effectivement quand vous testerez L1/L2 il n'y aura que L1 en cause et lorsque vous testerez L2/L3 seul L3 sera pris en compte
Pour tester L3/L1 vous pouvez utiliser la barrette de répartition donc si j'ai bien compris votre schéma L3/L1 serait disponible à cet emplacement. (en supposant que les pinces sont bien positionnées)

EveLeroy a dit:

Sur l'application en connexion directe sur l'onduleur, je verrai si la flèche est dans le bon sens et si j'ai les mêmes valeurs en W que sur l'écran du smartmeter.
Sur l'application en ligne, je ne verrai pas vraiment les chiffres car il faut attendre 5min avant de les avoir.
Faut-il que je regarde des courants ou juste les puissances c'est ok?

Cliquez pour agrandir...

C'est bien cela mais la valeur en Watts sera normalement correcte car il n'est pas possible de modifier les valeurs CT sur un DTSU, donc principalement le sens et les positions des pinces (c'est à 45% la cause du problème dans ces dépannages, les 45% autres % sont la position des pinces et 10% seulement des versions incompatibles, paramètres erronés, montages incorrects, ...)

Autres questions:
- La borne est une borne Huawei ou autre ?

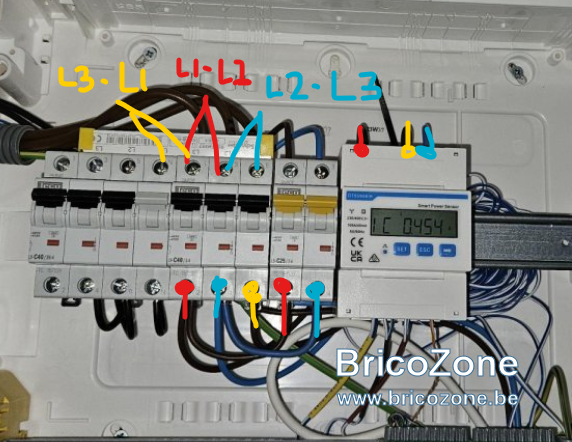

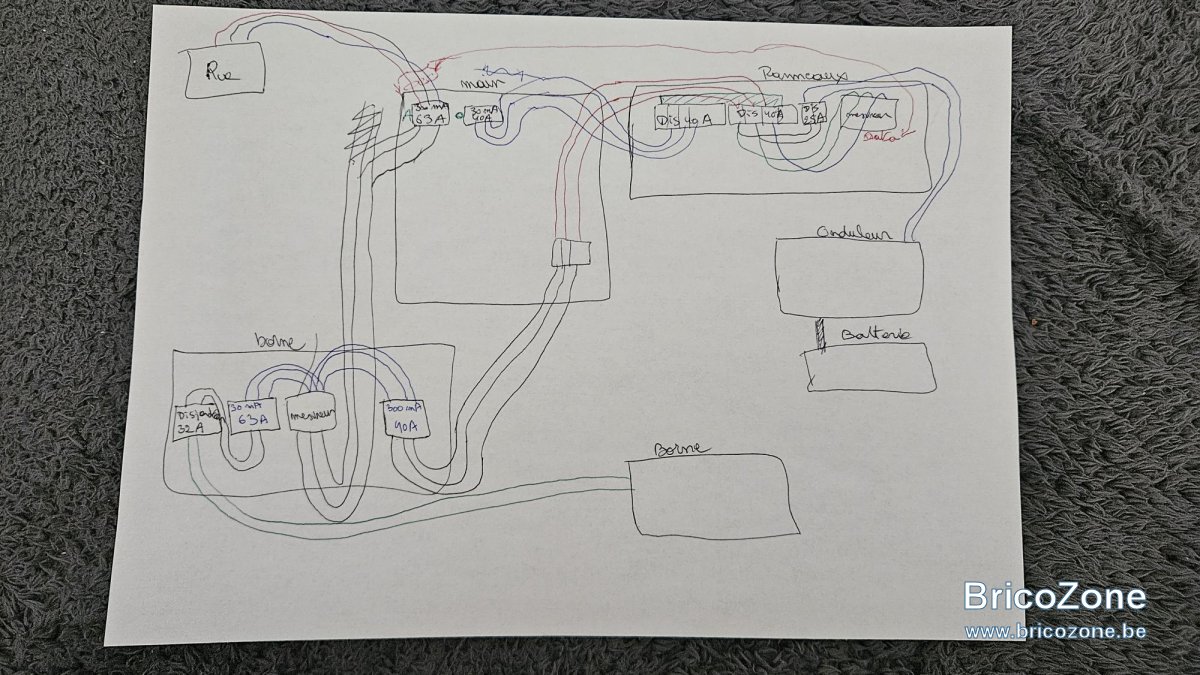

- Où sont positionnées exactement les pinces sur votre schéma à main levée ?

Marc72 a dit:

mais vous savez également le faire vous-même au besoin

Cliquez pour agrandir...

Je dois avouer j'ai essayé mais je n'arrive ni à télécharger le pack de mon tel (conflit entre connexion à l'appareil vs connexion au réseau pour télécharger ce pack), ni à savoir quelle version je téléchargerais (il y a juste un bouton bleu en bas de l'écran "téléchargement").

Marc72 a dit:

(le convertisseur DC-DC et le block 5kWh doivent avoir des versions identiques)

Cliquez pour agrandir...

Comment puis-je vérifier ceci?

En cliquant sur le smartmeter dans l'app j'ai ceci (en utilisation normale donc, je n'ai pas fermé ni l'onduleur ni la batterie ni la maison).

Tension de phase A B C = 0V
Courant de phase A B C = 0.34A, 0.42A, 0.44A

Est-ce donc ces courants de phase que je dois regarder ? Car je n'ai pas de Puissance de phase A B C dans l'app.

Marc72 a dit:

Comme votre Smartmeter est branché à l'ancienne (L2 devient le "neutre") effectivement quand vous testerez L1/L2 il n'y aura que L1 en cause et lorsque vous testerez L2/L3 seul L3 sera pris en compte
Pour tester L3/L1 vous pouvez utiliser la barrette de répartition donc si j'ai bien compris votre schéma L3/L1 serait disponible à cet emplacement. (en supposant que les pinces sont bien positionnées)

Cliquez pour agrandir...

Ah l'appareil viendrait se "brancher" dans le coffret PV alors ? Je pensais que il fallait mettre la prise de l'appareil de test sur les phases à l'endroit où se trouvent les pinces (donc à l'entrée de mon coffret maison). Comment être certains alors quel fil correspond à quelle phase puisque il y a des gaines qui cachent les fils donc je ne peux pas être certaine des emplacements des fils par rapport aux pinces.

Quand vous dites il n'y aura que L1 en cause (ou L3) je ne comprends pas très bien ce que vous voulez dire. Je comprends que le L2 est utilisé comme neutre donc 0.

Si je branche sur L1-L2, je devrais avoir une valeur courant sur le smartmeter (app) courant de phase A en positif? négatif? Et le B et C proche de 0.



La borne est cenenergy.

Les pinces sont à l'arrivée de la rue (suivre câble data rouge), juste avant le différentiel d'arrivée. Il y a une photo au message #6.

-----

Edit: Sur le smartmeter même j'ai Ua b c proche de 243V, I a b c en positif, Pa en négatif, Pb= 0, Pc en positif
Sur l'application web, Pa est en positif cette fois-ci et Pc négatif et Ic négatif.
Sur l'application en direct en temps réel, Courants I a b c positifs mais je n'ai pas les puissances a b c.
