Je seche sur la panne de mon seche linge...

Le mien a rendu l'âme avant hier moins de 1 an déjà en rack
Ça promet

Ce sont parfois des bétises à réparer soi même . Faut parfois pas hésiter à démonter , vousn'avez rien à perdre si ce n'est du temps .

Bonjour

Concernant "la sonde de température mise sur la Résistance", avec 7160 ohms, il s'agirait donc d'une sonde de température et non pas d'un Klixon (le Klixon est un thermostat de sécurité à résistance ohmique nulle qui déclenche au delà d'une température donnée).
Pour mémoire, le shunt placé initialement en lieu et place de la sonde de température n'aurait donc pas pu rendre le sèche-linge fonctionnel.

Pour le capteur d'humidité, vous devriez le trouver facilement : Passez la tête par le hublot, vous devriez alors l'apercevoir.
Comme indiqué précédemment, il s'agit d’une pièce d'une vingtaine de centimètres de long et d’aspect inox brillant. Il devrait être disposé juste derrière le filtre de porte.
Il est à nettoyer au vinaigre blanc ou à l'alcool ménager et surtout sans utiliser de produits abrasifs.

Mais l'autre pièce qui pourrait à l'origine de la panne (carte électronique et Résistance de chauffe contrôlées et écartées) serait la sonde de température (voir image publiée précédemment) qui devrait se situer sur un conduit d’air du côté droit du SL (quand SL vu de l’AV).

Une fois déconnectée, il faut en vérifier la résistance ohmique (calibre de l’ohmmètre sur 20kΩ puis éventuellement sur 200kΩ)

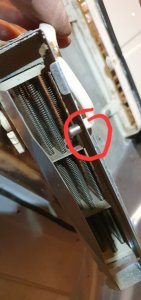

Il y'a une sonde klixon sur la résistance (qui doit servir comme sonde de sécurité surchauffe si je ne me trompe) et une sonde de température que je viens de tester à l'instant avec un séche cheveux . Sa valeur varie bien en diminuant quand on la chauffe .

Pour moi la panne vient de la carte électronique OU du capteur d'humidité que je n'arrive pas encore à écarter . Comment le tester ? J'ai regardé une vidéo ( ) mais en procédant de la sorte , je n'obtiens rien .

Y'a t'il un moyen de tromper la carte pour m'assurer que ce soit cela ?

Après , je suis sur que c'est un problème de carte . Ils n'ont pas remplacé ce que j'avais demandé .

Utiliser un sèche-cheveux est en effet un bon moyen de vérifier si la résistance ohmique d'une sonde de température CTN diminue lorsque la température augmente.

Mais quelle était la résistance ohmique, à température ambiante, de cette sonde.

Et s'agit-il bien de la sonde située sur un conduit d'air dans la zone moteur et turbine de l'appareil ?

Oui la sonde est bien dans le conduit de la résistance et voici sa résistance à l'air ambiant . Elle diminue en chauffant donc .

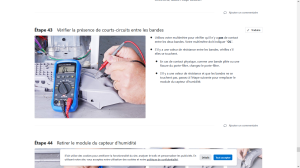

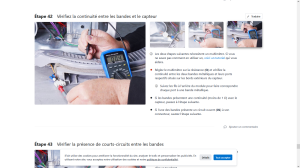

Test du capteur d'humidité fait selon la procédure suivante et valeur inférieure à 1 Ohm ( 0.4 et 0.6 Ohm) et donc conforme .
=> problème de carte non résolu .
D'ailleurs , si elle donne 120 v aux bornes de la résistance , c'est bel et bien que les autres capteurs fonctionnes ou alors elle devrait indiquer 0 Volt .

Côté capteur d'humidité, il ne peut pas tomber en panne, il est juste à nettoyer à l'alcool ménager ou au vinaigre blanc sans le rayer (pas d'abrasif).

Pour revenir au contrôle de température, vous devez avoir une autre sonde température sur un conduit d'air en matière plastique dans la zone moteur et turbine du sèche-linge (du côté droit quand on regarde le sèche-linge de l'AV).

Sorry , je suis passé a côté de qqch . Il y'a bel et bien une autre sonde dans un des conduits

Je vais la tester

Sonde mesurée et testée aussi . Même valeur que celle dans la résistance de chauffe et elle varie bien lors de la chauffe .

Faut que la carte retourne chez un réparateur

Merci bcp pour votre aide !

Si la filerie entre Résistance, Sondes et carte électronique ne présente pas de dégradation et que les connecteurs correspondants ne présentent pas d'oxydation, il est probable en effet que cela vienne de la carte électronique de puissance.

Pouvez-vous publier les photos recto et verso aussi nettes et complètes possible de cette carte ?
