Bonjour, je me prépare à installer des fixations K2 system mini rail sur bacs acier et ma question est la suivante.
Dois je uniquement installer le câble de terre 6mm2 de rail en rail vu que les panneaux solaires seront fixés dessus ou dois je aussi avoir un câble du rail au panneau.
Bien à vous et merci d'avance pour vos éclaircissements.
@lain.


  • #2
Les panneaux sont relier avec les rails via les clamps de fixation.
Un 6mm2 allant au premier panneau ou premier rail et l’ensemble est mis à la terre.

  • #3
Merci Antoine pour cette réponse rapide, donc le fil de terre qui vient de mon coffret je le relie juste au premier panneau et ça protège l'ensemble si j'ai bien compris.Bon après midi et encore merci.@lain

  • #4
Car en regardant cette vidéo sur Oscaro ils ne se contente pas d'un seul câble .......
Merci

  • #5
bs240104 a dit:
Bonjour, je me prépare à installer des fixations K2 system mini rail sur bacs acier et ma question est la suivante.
Dois je uniquement installer le câble de terre 6mm2 de rail en rail vu que les panneaux solaires seront fixés dessus ou dois je aussi avoir un câble du rail au panneau.
Bien à vous et merci d'avance pour vos éclaircissements.
@lain.

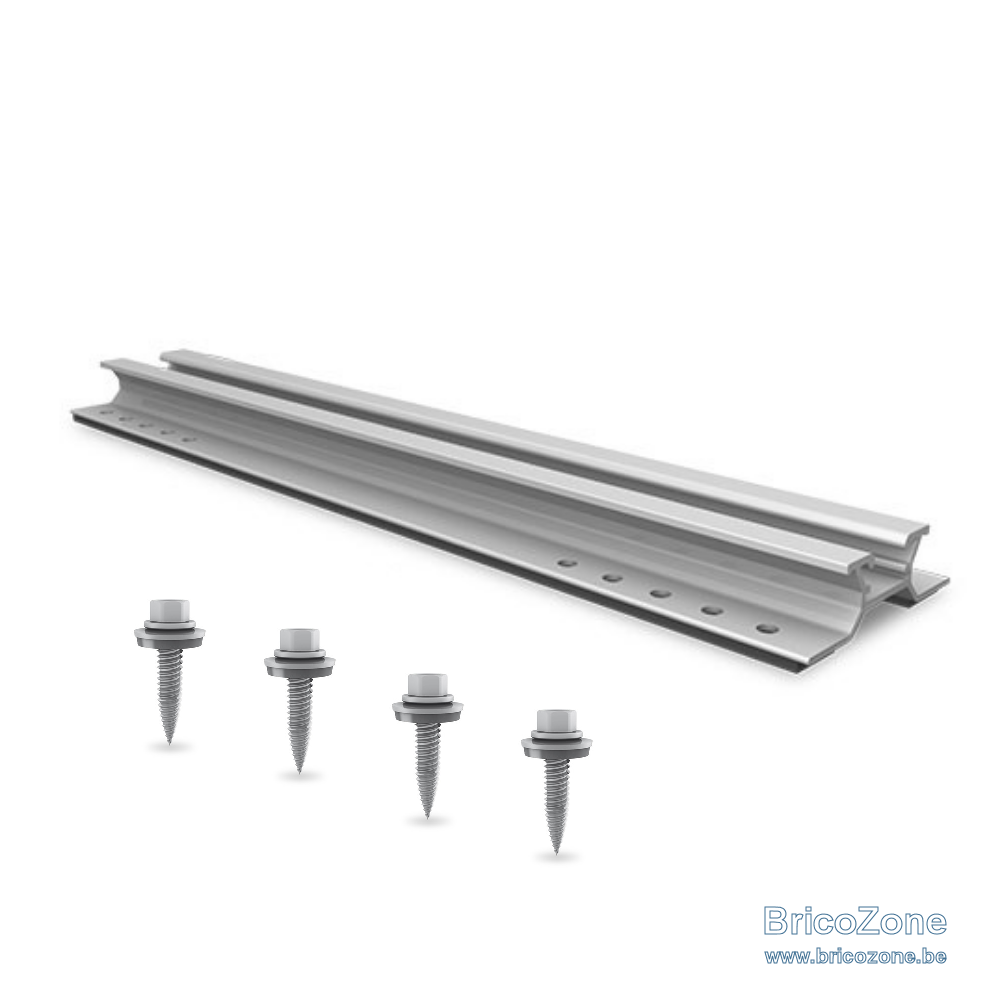

Voir la pièce jointe 146582
Cliquez pour agrandir...
Les clips de fixation du K2 System ne sont pas encore, je pense, équipés de petits picots mordants le rail pour mise à la terre des panneaux.
Il faut donc ajouter à chaque pince un Terra griff qui fera la liaison.
La marque Schletter a des pinces munies de picots évitant la pose d'accessoires complémentaire.
A voir si ces pinces sont compatibles avec K2 ?
https://www.google.com/search?q=ter...d-xiaomi-rvo3&sourceid=chrome-mobile&ie=UTF-8

  • #6
Merci Patdec, ils m'ont en effet livrer des Terra griff avec le kit mais je me fie plus à une vis auto perforante pour accrocher le câble de terre.....quand penses tu.Merci @lain

  • #7

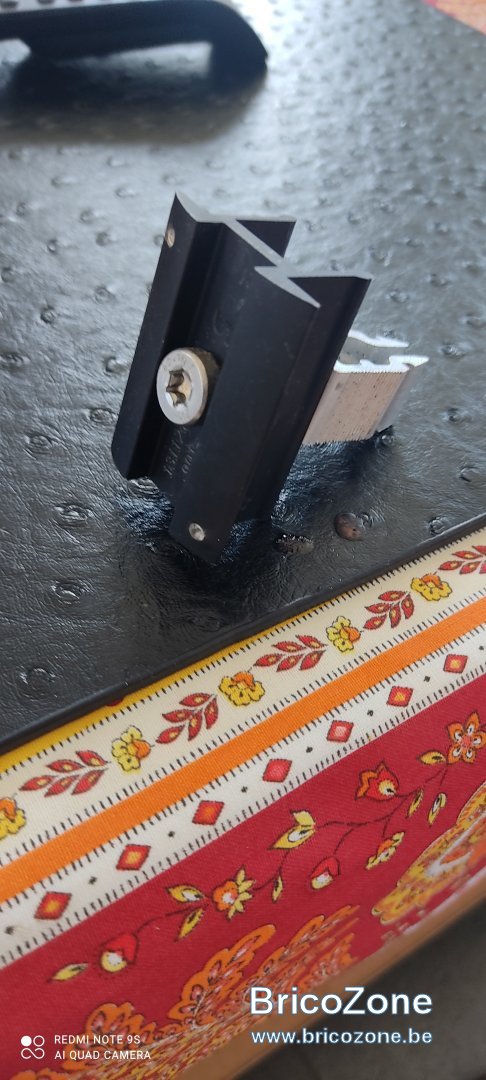

Chez moi, j'ai posé des pinces Schletter. Voir photo.
La terre en 6² est fixée sur le boulon et écrou à l'aide d'une cosse M10 sur les étriers maintenant les rails. Je vais ainsi de rail en rail.




  • #8
Nickel merci, moi je pensais plutôt fixer les câbles quand je fixe le mini rail au bac acier. Donc tu me confirmes que tu passes par tous les rails car Antoine ci dessus me disait qu'un câble fixé au premier panneau était suffisant.Désolé d’être exigeant mais je tiens à faire cela dans les règles.Bien à toi.@lain.
P.s: Je cherche aussi un électricien région Charleroi pour raccord au coffret près de mon compteur et certification de l’installation, y a t'il sur le forum une page pour cela.

  • #9
bs240104 a dit:
Nickel merci, moi je pensais plutôt fixer les câbles quand je fixe le mini rail au bac acier. Donc tu me confirmes que tu passes par tous les rails car Antoine ci dessus me disait qu'un câble fixé au premier panneau était suffisant.Désolé d’être exigeant mais je tiens à faire cela dans les règles.Bien à toi.@lain.
P.s: Je cherche aussi un électricien région Charleroi pour raccord au coffret près de mon compteur et certification de l’installation, y a t'il sur le forum une page pour cela.
Cliquez pour agrandir...
Devant amener la terre sur l'autre versant pour le 2ième string et comme je ne suis pas à 3 cosses et 1.3 m de câble près j'ai raccordé mes 4 rails à la terre.
Si tu mets des terragriffs à chaque pince, la continuité se fera sur l'autre rail.
Les cosses que j'ai posées peuvent s'oxyder et donc....j'irai voir leur état dans quelques années. :grinning:.
L'électricien devra aussi dessiner les plans de ton schéma électrique et peut-être adapter les différentiels et disjoncteur.
La certification est faite par un organisme indépendant.

Dernière édition:
  • #10
Parfait un tout grand merci et bonne semaine.@lain

  • #11
Patdec a dit:
Chez moi, j'ai posé des pinces Schletter. Voir photo.
La terre en 6² est fixée sur le boulon et écrou à l'aide d'une cosse M10 sur les étriers maintenant les rails. Je vais ainsi de rail en rail.

Voir la pièce jointe 146595

Voir la pièce jointe 146596
Cliquez pour agrandir...
Bonjour

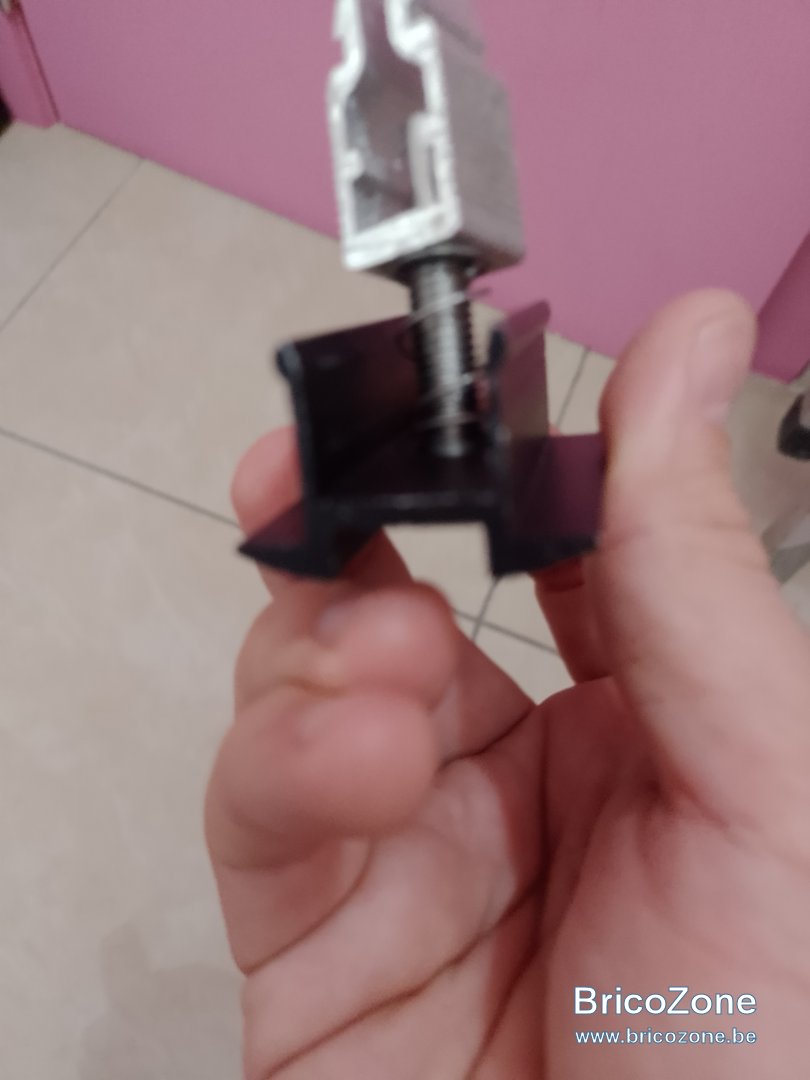

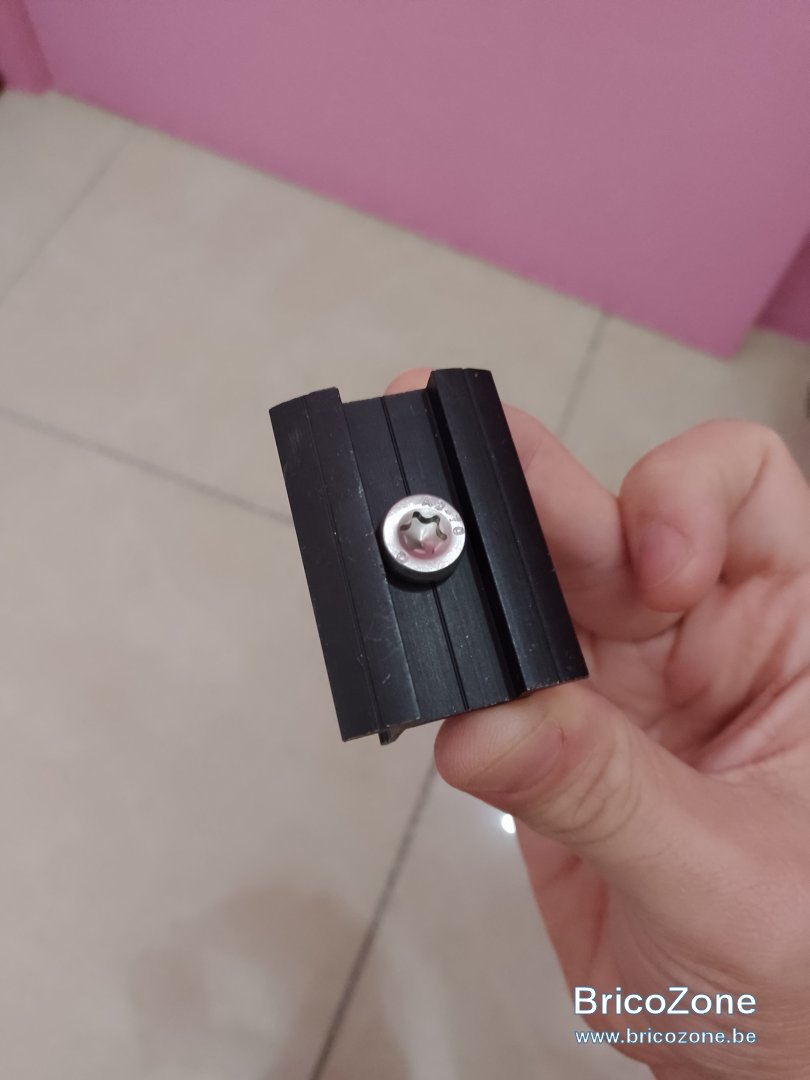

J'ai les mêmes clame que vous, si j'ai bien compris, vous avez utilisé des cosse que vous avez placé à l'endroit où je mets mes doigts sur la photo ci dessous ?

Merci


  • #12
Dralex2 a dit:
Bonjour

J'ai les mêmes clame que vous, si j'ai bien compris, vous avez utilisé des cosse que vous avez placé à l'endroit où je mets mes doigts sur la photo ci dessous ?

Merci

Voir la pièce jointe 150413
Cliquez pour agrandir...

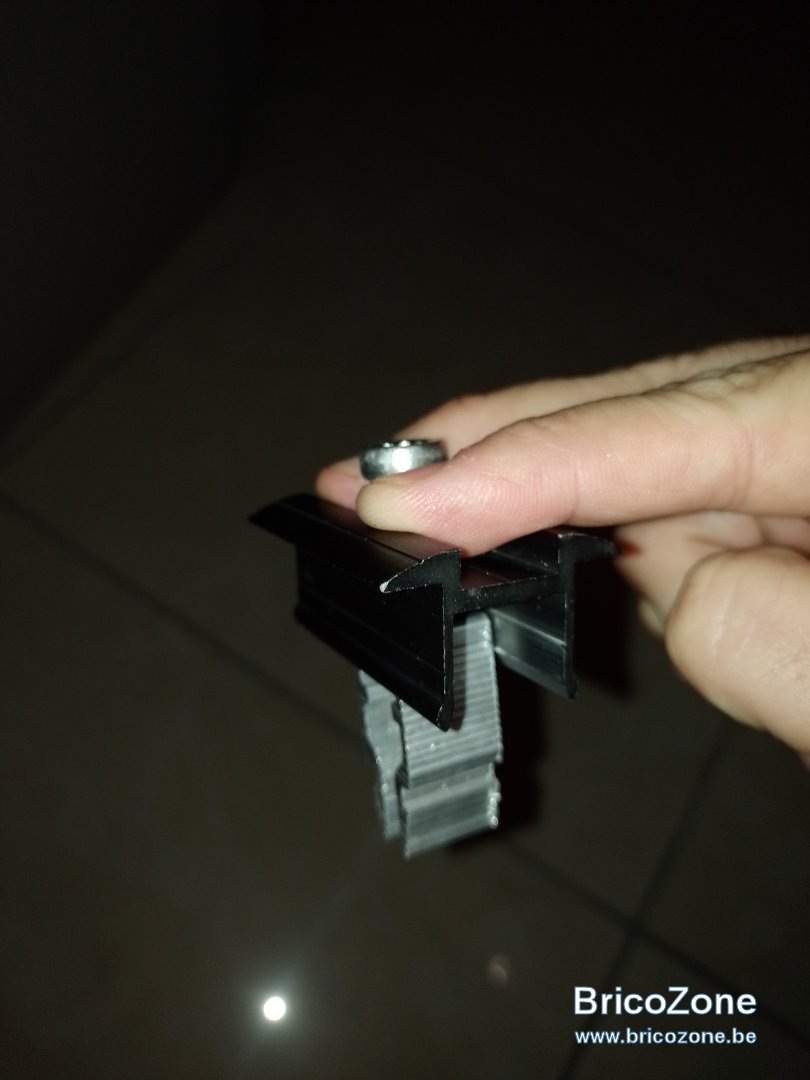

Non, il y a une petite griffe métallique qui sert à faire la mise à la terre entre le rail et le panneau

  • #16
antoine7850 a dit:
Non, il y a une petite griffe métallique qui sert à faire la mise à la terre entre le rail et le panneau
Cliquez pour agrandir...
Je dois être bigleux, je ne vois pas de quelle griffe métallique tu parles !

  • #18
Dralex2 a dit:
Je dois être bigleux, je ne vois pas de quelle griffe métallique tu parles !
Cliquez pour agrandir...

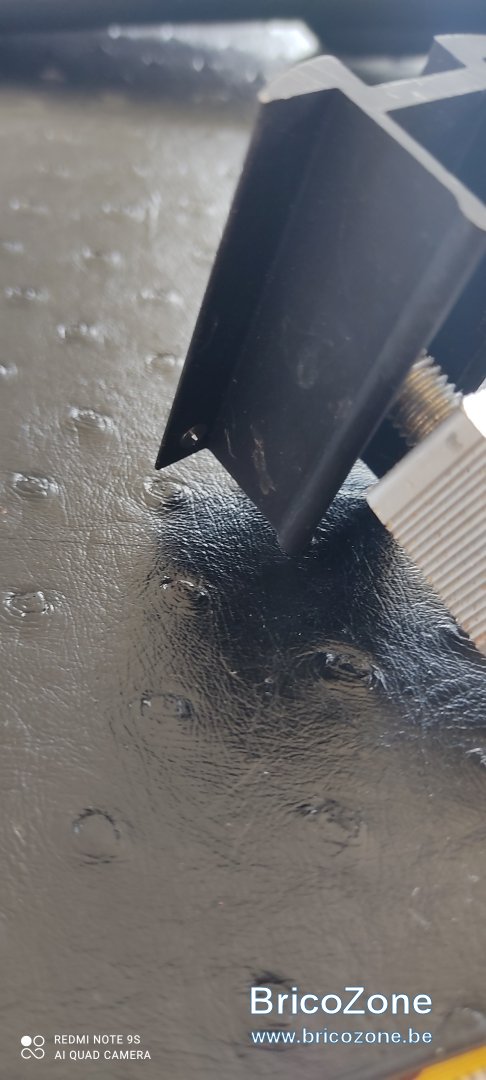

Ce n'est pas une griffe, c'est un picot qui fait contact avec le cadre du panneau en perçant la fine couche de peinture pour atteindre l'alu.
Je n'ai pas mis mes câbles de terre à l'endroit que tu montres. Ils sont fixés avec des oeilletons sur les crochets de support des rails.
Faire comme tu l'imagines serait visible et inesthétique bien que le contact serait correct.

  • #19
Je dois avoir une version cheap car je n'ai pas ce picot...
