- #1
Bonjour à toutes et à tous,
J’ai une question (ou deux...) concernant mon installation photovoltaïque. Je vais d’abord commencer par décrire la situation actuelle
Un onduleur SolarEdge monophasé 5 kVA avec 20 panneaux orientés ouest, installé par une entreprise professionnelle il y a plusieurs années. Optimiseurs P370, câble électrique solaire en 4 mm² et la terre aussi, je suppose. Installation bien évidemment réceptionnée, lol.
Je suis en train de réaliser moi-même une deuxième installation, indépendante de la première, avec 20 panneaux orientés est, un onduleur SolarEdge triphasé SE8K-RWS48BEN4, câblage électrique solaire en 6 mm² + terre en 6 mm². Les rails sont fixés, les optimiseurs S500 également, ainsi que 10 panneaux pour l’instant ; je termine demain
J’ai suivi la formation d’installateur SolarEdge en ligne, ce qui me permet d’être reconnu comme installateur officiel avec tous les droits et l’accès à la plateforme de monitoring.
Je sais que je vais dépasser la limite des 10 kVA max pour rester un "petit producteur" et que je devrai prendre un numéro de TVA, etc. — ce n’est pas le sujet ici.
Je suis en Flandre, où l’on peut installer jusqu’à 25 kVA en triphasé sans devoir faire réaliser une étude spécifique du réseau (cf. Fluvius). Il faut juste respecter une différence maximale de 5 kVA entre les phases, ce qui sera le cas.
La mise en scène est posée Il y aura donc deux installations distinctes.
Je me pose maintenant la question de savoir s’il serait envisageable de combiner les deux installations en une seule sur le SE8K.
Il peut recevoir jusqu’à 50 panneaux selon SolarEdge, et la combinaison d’optimiseurs P370 (ancienne génération) avec des S500 est autorisée dans certaines conditions. Il n’y aurait que peu d’écrêtage étant donné l’orientation opposée des panneaux.
C’est surtout au niveau du câblage électrique différent que je me pose une question de faisabilité vis-à-vis du RGIE, à savoir : 4 mm² à l’ouest et 6 mm² à l’est.
Pensez-vous que je devrais changer le câblage existant en 4 mm² pour du 6 mm² ? Cela me permettrait, au final, de ne pas devoir prendre de numéro de TVA
J’ai encore une question concernant le raccordement de l’onduleur en AC sur le tableau électrique.

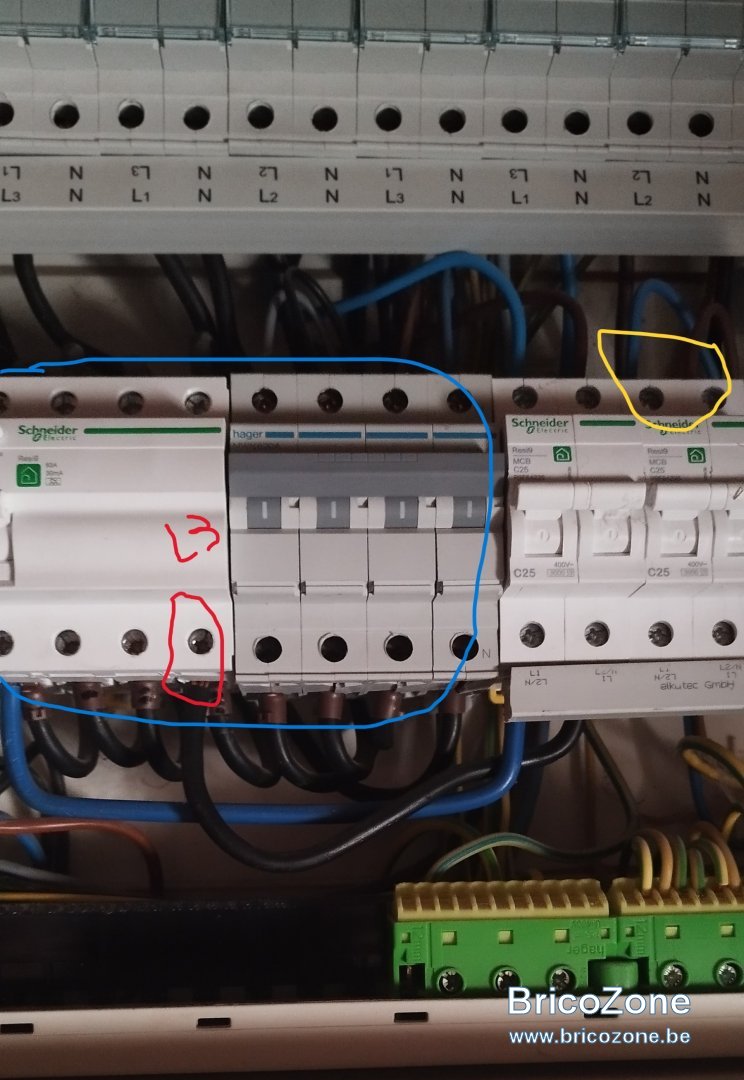

Il me semble qu’un disjoncteur spécifique n’est pas obligatoire ; du coup, pourrais-je simplement le brancher sur un des deux triphasés disponibles (voir photos) ?
En jaune, l’arrivée dans le tableau de l’onduleur mono 5 kVA, et en rouge, sa connexion sur la L3.
Merci d’avance et très belle soirée,
Asgar
J’ai une question (ou deux...) concernant mon installation photovoltaïque. Je vais d’abord commencer par décrire la situation actuelle
Un onduleur SolarEdge monophasé 5 kVA avec 20 panneaux orientés ouest, installé par une entreprise professionnelle il y a plusieurs années. Optimiseurs P370, câble électrique solaire en 4 mm² et la terre aussi, je suppose. Installation bien évidemment réceptionnée, lol.
Je suis en train de réaliser moi-même une deuxième installation, indépendante de la première, avec 20 panneaux orientés est, un onduleur SolarEdge triphasé SE8K-RWS48BEN4, câblage électrique solaire en 6 mm² + terre en 6 mm². Les rails sont fixés, les optimiseurs S500 également, ainsi que 10 panneaux pour l’instant ; je termine demain
J’ai suivi la formation d’installateur SolarEdge en ligne, ce qui me permet d’être reconnu comme installateur officiel avec tous les droits et l’accès à la plateforme de monitoring.
Je sais que je vais dépasser la limite des 10 kVA max pour rester un "petit producteur" et que je devrai prendre un numéro de TVA, etc. — ce n’est pas le sujet ici.
Je suis en Flandre, où l’on peut installer jusqu’à 25 kVA en triphasé sans devoir faire réaliser une étude spécifique du réseau (cf. Fluvius). Il faut juste respecter une différence maximale de 5 kVA entre les phases, ce qui sera le cas.
La mise en scène est posée
Il y aura donc deux installations distinctes.Je me pose maintenant la question de savoir s’il serait envisageable de combiner les deux installations en une seule sur le SE8K.
Il peut recevoir jusqu’à 50 panneaux selon SolarEdge, et la combinaison d’optimiseurs P370 (ancienne génération) avec des S500 est autorisée dans certaines conditions. Il n’y aurait que peu d’écrêtage étant donné l’orientation opposée des panneaux.
C’est surtout au niveau du câblage électrique différent que je me pose une question de faisabilité vis-à-vis du RGIE, à savoir : 4 mm² à l’ouest et 6 mm² à l’est.
Pensez-vous que je devrais changer le câblage existant en 4 mm² pour du 6 mm² ? Cela me permettrait, au final, de ne pas devoir prendre de numéro de TVA
J’ai encore une question concernant le raccordement de l’onduleur en AC sur le tableau électrique.
Il me semble qu’un disjoncteur spécifique n’est pas obligatoire ; du coup, pourrais-je simplement le brancher sur un des deux triphasés disponibles (voir photos) ?
En jaune, l’arrivée dans le tableau de l’onduleur mono 5 kVA, et en rouge, sa connexion sur la L3.
Merci d’avance et très belle soirée,
Asgar
