Lave-vaisselle Bosch déclenche le différentiel

Bonjour à tous,
mon lave-vaisselle "Bosch silent plus" déclenche le différentiel, dès que l'on appuie sur le bouton "start",
il y a d'abord le bouton on/off sur la gauche et le bouton rotatif sur lequel se trouve le bouton start qui est sur la droite
donc il est allumé et on voit le temps s'afficher et dès que l'on appuie sur start, déclenchement du différentiel

que dois-je vérifier pour trouver le défaut ?

un grand merci pour votre aide et bon dimanche

Christos

je précise que la petite lumière à coté du pictogramme du sel reste allumée alors que l'on a rempli la cuve

merci

Christos

J'ai eu exactement la même panne il y a quelques semaines, je peux donc en parler en détails

- La panne est (généralement) due au moteur qui fait la pompe de chauffe. C'est un gros moteur qui comporte a la fois un element chauffant et une pompe. Bosch a eu l'excellente idée de placer ce moteur a environ 0,5cm du plateau du fond du lave vaisselle qui collecte les éventuelles fuites ; autrement dit a la moindre fuite, les bobinages de cet engin sont dans la flotte.
Comme souvent le détecteur de fuite (un genre de flotteur circulaire) est collé par la crasse -> il suffit que le LV "goutte" une fois par jour pour finir par lever le niveau d'eau dans le fond avec le temps.

- D'autre part le reparateur me dit que cette pompe/chauffe n'a plus changé en 12 ans chez Bosch ( très exactement il parait qu'il y en a deux modèle pour 12 ans de gamme ) c'est donc une pièce ultra standard, si vous êtes pas bricoleur : faites simplement venir bosch

- Je recommande doublement de faire venir bosch car cette panne est due en gros a un defaut de conception du joint de cuve (celui autour de votre filtre) Le reparateur, s'il est aussi bon que le mien, va vous proposer un kit qui "améliore" le lave vaisselle (il va lui taper un petit autocollant "R" pour "révisé") qui fera en sorte que le problème n'arrivera plus jamais.

C'est une intervention à disons 220 EUR. J'ai été enchanté de leur service (mais c'est pas donné). Rdv par le web, tracking du bonhomme en temps réel, mec ultra pro sur place, avait les pièces avec lui.

Sans dépenser d’argent vous pouvez "confirmer" ce type de panne vous même de facon assez simple en sortant votre LV de son trou et en examinant si vous voyez de l'eau en fond d'appareil (tapez un papier absorbant dedans). Dans une certaine mesure vous pouvez faire sortir la flotte en le penchant, mais la ca va marcher une semaine et puis re péter.

bonjour à vous
merci pour vos réponses
effectivement il y a quelques jours, j'ai ramassé une petite flaque : on a cru que l'on avait mal refermé la porte
ce serait le joint ?
bon dimanche
Christos

Je pense avoir été plus que complet

si le moteur a trempé dans l’eau il va perdre à la masse pendant des semaines ; voir ne jamais s’en remettre ( dépôt d’électrolytes )

Je ne peux pas vous recommander de radiner et de changer que le joint ( ce qui est d’ailleurs extrêmement pénible à faire ) .

merci
j'y regarde cette après-midi

à bientôt

Christos

hello à tous
en fait, je ne sais pas comment démonter
j'ai bien retiré 2 vis derrières et un panneau en bas devant
mais j'ai l'impression que c'est clipsé et j'ai peur de forcer et de casser
existe-t-il un schéma
merci et bonne soirée
Christos

Au risque d'être trop direct; si vous ne savez pas démonter un lave vaisselle, il est exclu que vous sachiez changer un joint de cuve et encore moins une pompe de chauffe...
La réparation dont on parle ici est complexe...

Sincèrement : https://www.bosch-home.be/fr/nos-services/service-de-reparation

Sinon ca se demonte via deux panneaux latéraux,
Les vis sont a l'avant, autour de la porte, cachée par le joint si LV fermé.
Et puis il fout soulever les panneaux

Dans votre cas seul le panneau de droite (vu de face) est utile a démonter

merci pour votre réponse.
c'est un LV qui a plus de 10 ans
je m'y risque et si ça ne va pas : ce sera un nouveau !!!
à ce propos, avez-vous un maitre achat, si c'est permis sur le site ?
bien à vous
Christos

Salut 'chris61',

Pour te rendre compte des difficultés voir ces 2 vidéos

Démontage d’un LV Bosch

Fuite…joint de cuve

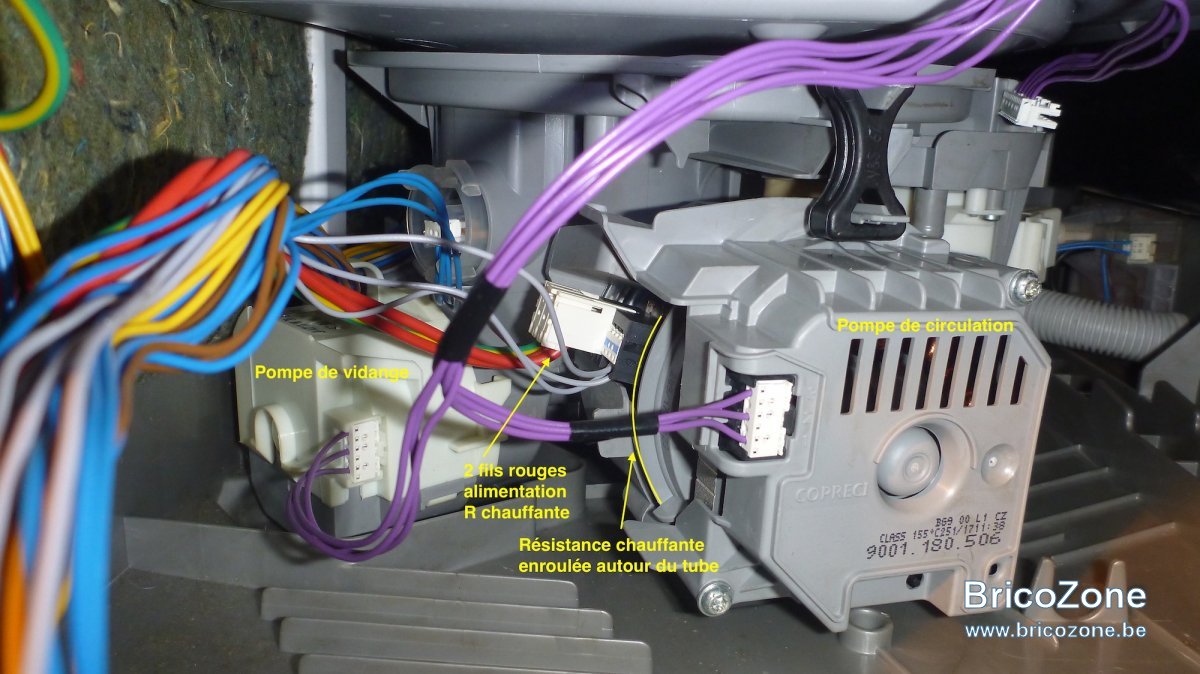

Dans celui que j’ai eu la chance de pouvoir réparer dernièrement, le fond était sec voir la photo



Avec les ‘bons’ mots clés on trouve beaucoup sur le net

Bonne chance

A+
dcvf

super merci beaucoup, DCVF !!!!!

Christos Gatsis

Pour votre information j'ai eu le même problème avec le code E09 qui était affiché...

J'ai changé la pompe chauffante et hop... tout fonctionne par contre la galère pour démonter toute la structure en plastique qui protège

hello Kshin,
c'est justement mon problème (le démontage) mais j'ai du bol car la vidéo en PJ c'est mon LV
par contre j'ai pas eu de code
bonne soirée
Christos

Bonjour après avoir lu votre article j'ai cru que ma panne correspondait.... mais non !
Le disjoncteur et le différentiel de mon tableau électrique sautais.
Je fais appel à la marque Bosch pour qu'il vienne réparer, j'en ai eu pour 253€.

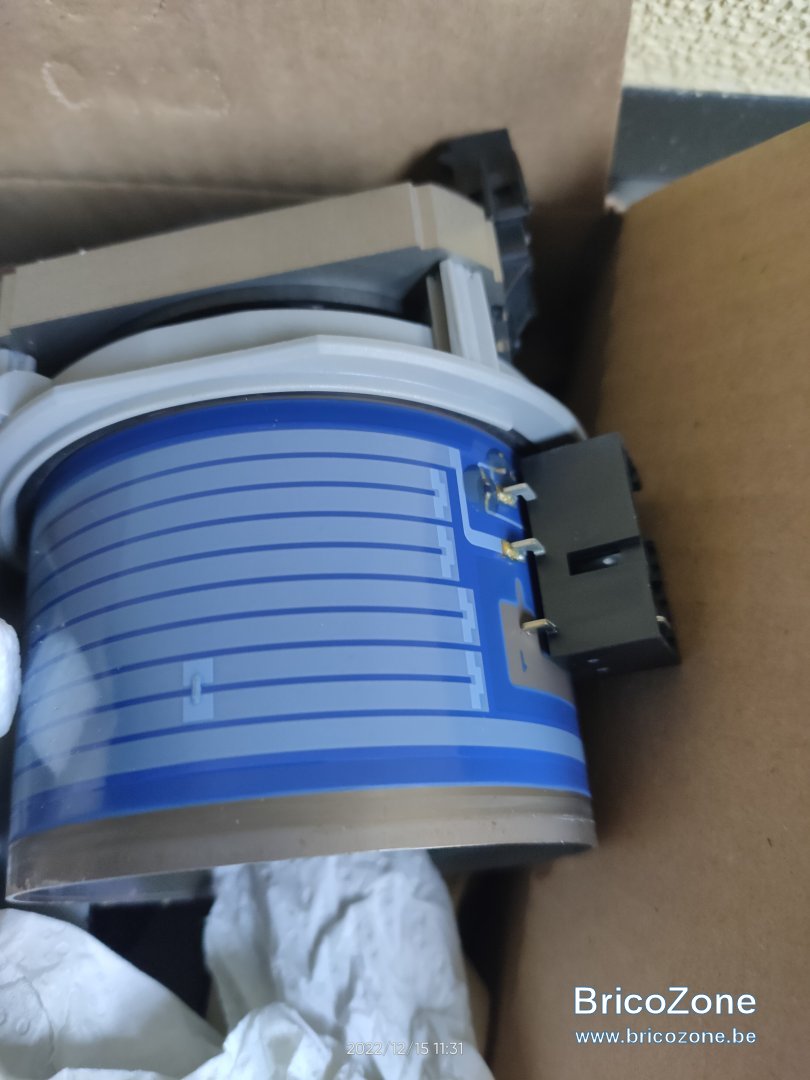

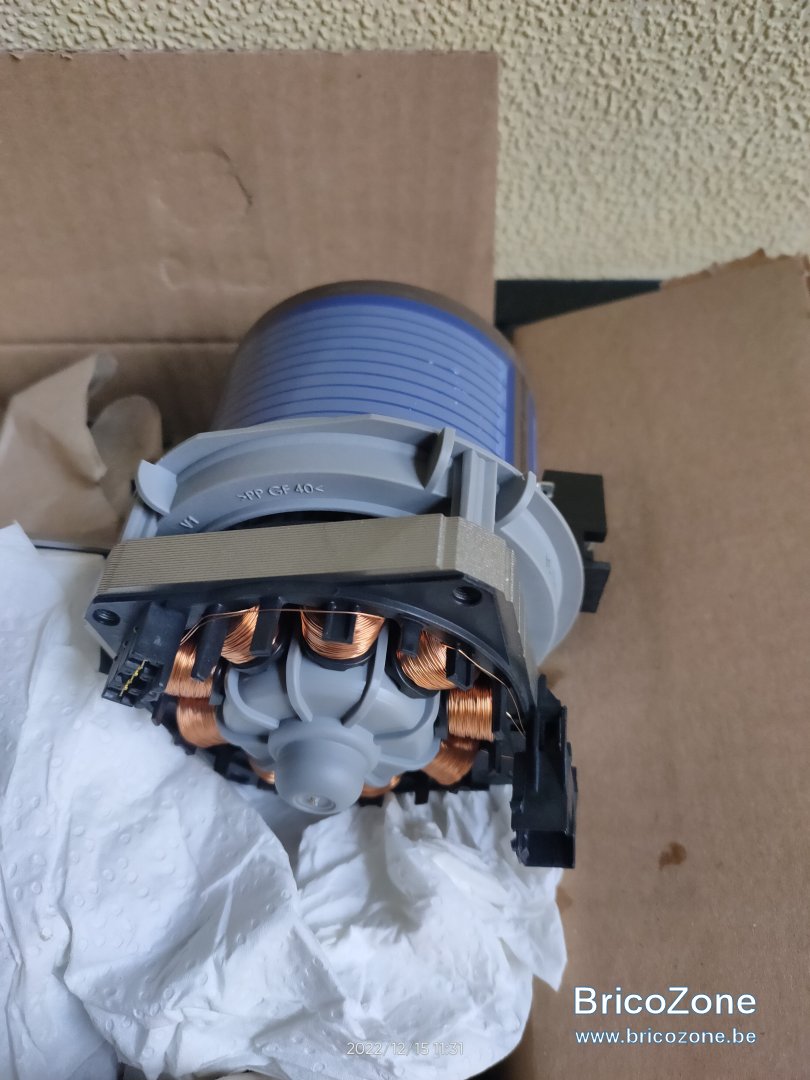

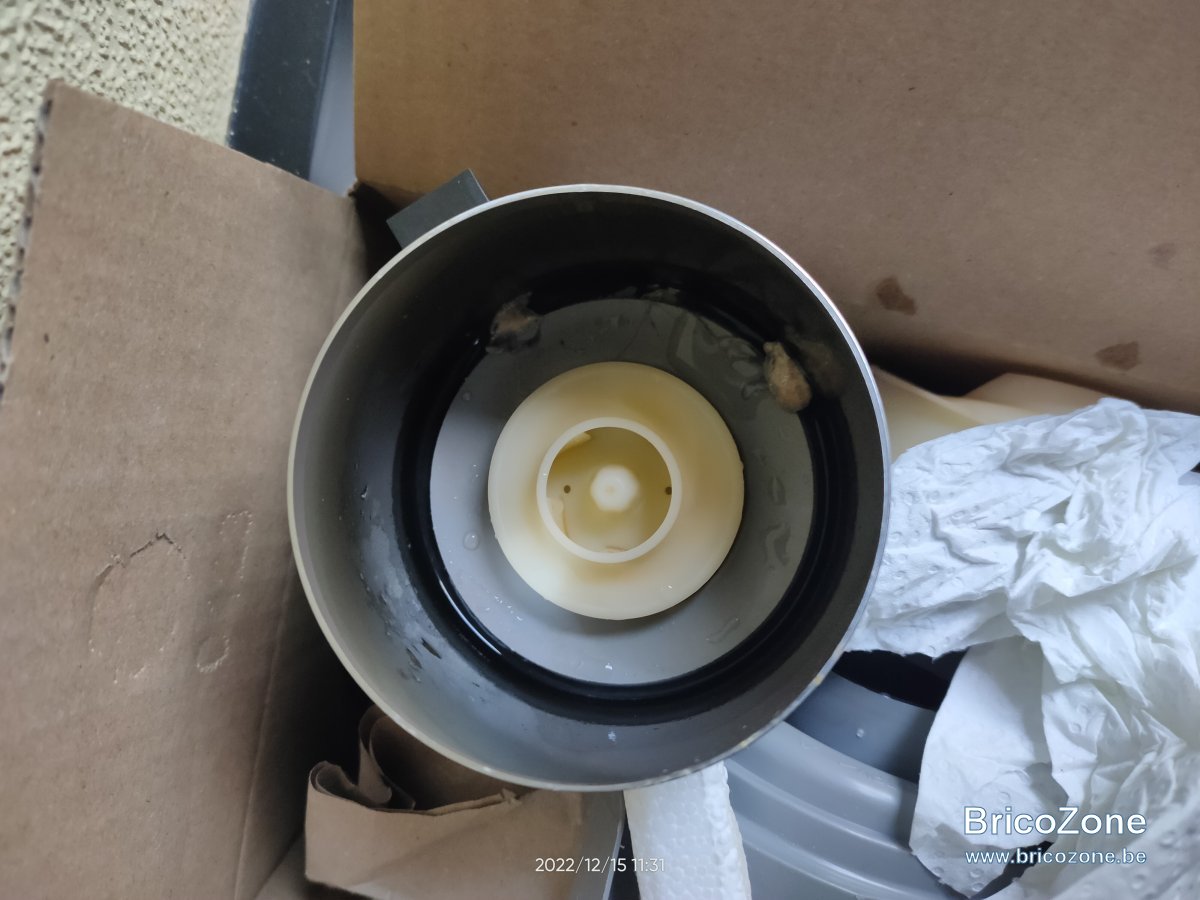

La pompe et la résistance font corps. Tout est en une pièce. Voir photos.

La résistance fesais masse.

Remplacement de l'ensemble... et le disjoncteur et différenciel sont ok....

J'espère que cela pourra aidé certains a faire une recherche de pannes.

Je vous souhaite une bonne journée et l'article posté précédemment est très intéressant.

Bonjour

J'ai un problème très similaire, petite explication :
LV Bosch SMS6ZCI48E assez récent (2021). Il y a quelques semaines il faisait un bruit bizarre, que j'ai identifié comme lié à la pompe de cyclage.
J'ai tout démonté (quelle galère, c'est vraiment pas fait pour être réparé) et ai fini par sortir la pompe dans laquelle il y avait ce qui ressemble à un petit pédoncule de pêche ou quelque chose du genre. Comment il a pu passer les filtres, ça reste un mystère !
J'ai tout remonté, et le problème était réglé, le lave-vaisselle était de nouveau silencieux et a fonctionné sans souci quelques semaines.

Il y a quelques jours, quelques minutes après avoir lancé un cycle, le LV a fait disjoncter le différentiel de 30mA de sa rangée. Etrange. J'ai réessayé quelques fois sur les 24h suivantes, même constat, le cycle démarre et au bout de quelques minutes ça saute.
Comme je n'avais pas le temps de m'en occuper j'ai laissé disjoncté quelques jours, et quand j'ai voulu réessayer, le LV fonctionnait de nouveau, sans disjoncter... sauf un message d'erreur une fois le cycle terminé : "E01 - 05"
J'ai constaté alors que le cycle avait visiblement été fait à froid ou en tout cas sans séchage.
Aucune fuite visible, pas une goutte d'eau dans le carter du fond en plastique.
J'ai refait un cycle pour vérifier, et j'ai bien constaté en suivant la conso de la maison qu'à aucun moment le LV n'a chauffé l'eau (aucun pic au dessus du talon de consommation de la maison). Même chose, cycle complet effectué sans souci, sauf le message d'erreur à la fin.

J'ai démonté la carte électronique (ça aussi, sur ce modèle on dirait que c'est fait pour ne pas être démonté tant tout est coincé par le système de séchage) et l'inspection visuelle n'a rien donné. Pas de composant cramé visible par exemple.
La résistance de chauffage fait ses 19 ohms comme prévu. Je l'ai testée au bout des fils qui arrivent à la carte électronique (je n'ai pas encore redémonté la pompe car c'est particulièrement pénible, donc je me le réserve pour la fin si rien d'autre ne fonctionne).

Mais j'avoue que je sèche un peu, contrairement à ma vaisselle qui ressort bien humide.

Des suggestions pour investiguer plus loin ?

Salut ‘cafuitpas’

Tu as mis ton message dans : Lave-vaisselle Bosch déclenche le différentiel ?

Et tu as (ou dit) :
- " E01 - 05" et
- le LV a fait disjoncter le différentiel de 30mA
- le cycle avait visiblement été fait à froid
- La résistance de chauffage fait ses 19 ohms …à la carte

1) E01 …le net dit (que tu as vu ?) :
https://atelier.sos-accessoire.com/lave-vaisselle-bosch-siemens-affiche-code-panne-e01/
Avec vidéo … Test Résistance (R = E x E / P)…
Mais le test d’isolement est insuffisant. Voir mon schéma de test ci-dessous



2) E01 …le net dit aussi : les codes https://zincq.be/blogs/infos/les-differents-codes-derreur-dun-lave-vaisselle-bosch
Je te conseille de tester l’isolement ( qui peut être aléatoire) suivant mon schéma ci-dessus.

J'ai mis mon message ici parce que je pense que le saut du différentiel est l'élément "source" même si ça ne se produit plus maintenant.
Oui j'ai vu les articles en question.
Concernant l'arrivée électrique, j'ai 228V dans les prises de la maison. Je n'ai pas (encore) testé précisément ce qui arrive au niveau de la carte électronique du LV mais je ne vois pas trop pourquoi ça serait différent. Mais en effet, autant s'en assurer.

Je n'ai pas encore testé l'isolement car j'étais un peu parti du principe que si c'était défectueux ça disjoncterait de nouveau ce qui ne se produit plus, mais là encore c'est une bonne idée.

Alors, il y a bien 230V qui arrivent à la carte électronique.
J'ai testé (toujours depuis la prise au niveau de la carte électronique) l'isolation entre la résistance et la terre et j'ai des valeurs qui varient entre 130 kohms et 1Mohm environ, selon que je prends la terre sur la cuve ou sur le fils de terre dans la même prise que la résistance (il y a 2 fils de terre sur cette prise).
J'imagine que ça veut dire qu'il y a bien un souci de ce côté là.
J'ai du mal à expliquer les écarts, même si ça reste en dessous de 30mA (150 kohms -> 1,5mA et 1Mohm -> 0,23mA). Par exemple si je prends la mesure sur la cuve le multimètre (calibre auto) fait le foufou entre les kilo et les méga-ohms avec des valeurs qui sautent dans tous les sens, genre passant de 0.9Mohm à 200kohm. Après ça n'est pas évident d'avoir un contact super bon (j'ai mis des trombones dans la prise car la pointe du multimètre est trop grosse pour rentrer

J'ai tenté de démarrer un cycle de lavage avec la prise de la résistance débranchée... le LV n'a pas couiné. Je n'ai pas laisser tourner longtemps mais ça ne fait aucun message d'erreur.

Je suis bon pour redémonter la pompe de cyclage et chercher d'où peut provenir cette fuite de courant ?

Tester l'isolement avec un multimètre ça ne convient pas car la tension ( de la pile du multimètre) est trop faible d'où mon schéma ou un tester industriel avec tension réglable de 500 à ……+
