Lave-vaisselle Bosch déclenche le différentiel

Je ne vois justement pas ton schéma

Curieux je l'avais vu dans mon message … le re voici

Merci, là oui tout de suite je le vois mieux
J'ai un peu de mal par contre à comprendre, ça demande un peu d'explications je crois.

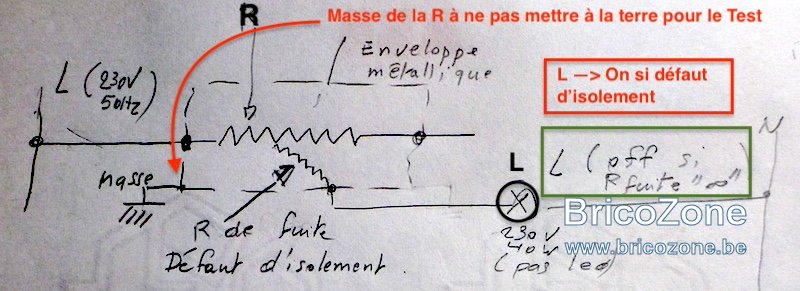

Explications de la mesure d'isolement sous "230V"
A l'usage le métal extérieur de la résistance se corrode sous l'action répétée des détergents.
Le métal doit subir des micros perforations.
L'enveloppe métallique n'est plus étanche et une "résistance de fuite", s'établit entre le fil électrique de la résistance ( alimenté en 230V") et l'enveloppe métallique.
Mon schéma fait ce qu'un testeur d'isolement ferait. Le défaut d'isolement "claquera" dès que la différence de potentiel sera suffisante entre le fil de la résistance et son enveloppe … et le disjoncteur différentiel réagira dans une utilisation normale...pour mon schéma c'est le lampe à filament de 40W qui s'allumera

Ah OK, merci beaucoup, j'étais là "ça fait beaucoup de "L" (phase dans ma tête) pour un seul schéma. OK, le L du bas-droite c'est une lampe ! Je commence à comprendre.
Donc si je capte bien, il faut que je trouve à envoyer du 230V dans la résistance, genre à partir de la prise qui se clipse sur la carte électronique, prise qui en étant déconnectée est censée éviter la mise à la masse de la résistance (la prise a 4 connecteurs dont 2 terre).
Ensuite je mets une lampe entre la masse de la résistance et un neutre et je vois si elle s'allume ?

La résistance de la pompe "à vide" (sans eau) ça ne risque rien ? On est d'accord que je ne branche qu'un côté (pas phase ET neutre) ?

Je sens bien le montage foireux avec des trombones dans la prise, comme disent les américains : what could go wrong?
Une meilleure idée pour faire ça proprement ?

La résistance doit être entièrement déconnectée du LV.
Peux-tu poster la photo de ton montage de test pour vérifier s'il est conforme à mon schéma…
Je vais essayer de retrouver des photos de mes montages de test avec une résistance défectueuse et avec un bonne résistance.

Si je pars de la prise (débranchée) côté carte électronique, en théorie le résultat est le même non ?
Parce que pour sortir la pompe il faut que je mette le LV à l'envers, que je déboite la moitié des pièces de tout ce fichu truc, j'en ai pour une demi journée, donc ça ne sera probablement pas avant ce week-end, sachant que le LV est plein de vaisselle (qui va être lavée à froid, peut-être avec l'ajout d'une bouilloire d'eau chaude ajoutée en milieu de lavage)

Tu ne dois pas extraire la résistance du LV. Il faut seulement déconnecter son alimentation ainsi que sa masse.
Mais si le différentiel ne déclenche plus et que l'eau reste froide (*) alors c'est que la carte électronique serait défectueuse et il faudrait la remplacer ou la faire dépanner par le SAV de la marque… prix réparation comparé à un LV neuf ?
(*) donc test d'isolement inutile … mais démesure la vareur de la résistance

Petit retour...

J'ai donc tout redémonté pour accéder à la pompe de cyclage (en faisant attention au poids en fonte cette fois pour ne pas qu'il s'explose sur le carrelage comme la première fois ).

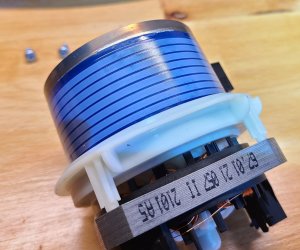

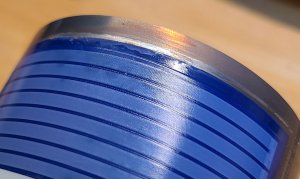

J'ai ouvert la pompe et je pense avoir compris l'origine du souci. Elle devait être mal renfoncée (la partie mâle s'enfonce dans un joint torique au fond) et ça a du créer une micro fuite. J'ai même une trace de frottement un peu étrange

J'ai bien tout nettoyé et j'ai testé au multimètre d'abord : RAS comme avant.
J'ai fait le test de fuite :

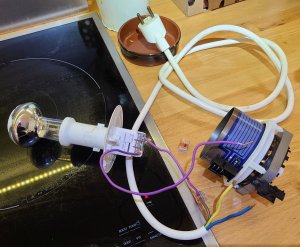

Donc fil violet sur l'une ou l'autre des départs de la résistance (les 2 cosses à droite sur la photo) et fil bleu sur la partie métallique cylindrique. Pas d'allumage de la lampe.

J'ai aussi testé la résistance en injectant le 230V sur chaque borne, avec un "consomètre" sur la prise pour voir si ça tirait de la puissance. C'est pas une excellente idée à vide (sans eau) mais dans la demi-seconde de test, j'ai vu que c'était monté au dessus de 1000W, et ça n'a pas disjoncté.

J'ai remonté la pompe, en mettant une bonne dose de graisse silicone sur le joint du fond et un peu sur le bord métallique de la partie mâle. En remontant j'ai vu qu'en effet il était facile de réussir à revisser la pompe SANS que la partie mâle soit bien enfoncée. En plus il y a un espèce de biais dans la pièce en plastique qui donne une impression de "pas droit" qui n'aide pas à savoir si on a bien remonté ou non.

J'ai remis le LV à l'endroit, lancé un cycle court, et j'ai constaté que le LV tirait régulièrement plus de 2000W, et que la carcasse chauffait.
Le cycle vient tout juste de se terminer, et je n'ai pas eu l'erreur E01-05. C'est Noël

Je suis content, j'ai bien fait de suivre mon instinct, car la carte électronique n'était visiblement pas en cause, malgré ce que l'erreur laisse penser.

J'aimerai bien réussir à trouver les documents plus poussés, par exemple dans cette vidéo le gars a le schéma complet, mais où trouver ça pour mon modèle par exemple ?

Salut ‘cafuitpas’
ça marche sans message d’erreur c’est l’essentiel , bravo.,
Donc pour toi, c’est la pompe (mal montée) qui était la cause du message d’erreur "E01 - 05" de ton message "cafuitpas , Mardi (17/12/24) à 08:49 #16", C’est bizarre ?

Sur le module "pompe /résistance ",où un fil jaune/vert, faisant partie du câblage du LV, arrive-t-il ?

La vidéo du russe semble intéressante mais on ne sait rien en tirer pour se dépanner et le "google translate" Russe-Français fonctionne souvent de façon incompréhensible

le fil jaune-vert arrive sur la broche la plus à gauche sur ma 3è photo. Il y a bien une bonne continuité entre cettre broche et le cylindre métallique de la pompe.
