Liaison équipotentielle supplémentaire SDB

Bonjour à tous ,et oui , encore et toujours des questions sur la liaison équipotentielle supplémentaire .
C'est pour mettre mon installation en conformité en vue d'une future certification .

Il s'agit ici d'une SDB existante .

J'ai lu quelques petites brochures explicative et je lis ici des trucs très étonnant .

Voici mon cas :
SDB avec douche et baignoire en alcrylique.
Toutes les arrivées d'eau sont en Alpex ( avec une mise à la terre au départ des collecteurs de la cave )
Conduites d'évacuation en PVC
Radiateur métallique alimenté en Alpex avec collecteur de la cave reliè à la terre .
Prises électriques possédant bien sur leur propres terres et éclairage idem .

Je compte utiliser du fil en 4mm2 pour savoir le passer un peu partout sans devoir le protéger mécaniquement .
Je lis que certains d'entre vous disent de relier la colonne de douche et robinet aussi . La je me pose des questions parce que je n'ai jamais vu cela . On parle aussi de relier les évacuations d'eau .
J'avoue que je suis un peu perdu et que cela me compliquerai la tache aussi .

Dans les documents que j'ai lu , on parle de ceci :

Les liaisons équipotentielles supplémentaires s’appliquent aux éléments suivants:
■■ conduites d’eau froide et d’eau chaude
■■ tuyaux d’alimentation et d’évacuation des radiateurs
■■ conduites de gaz
■■ baignoire et bac de douche (s’ils sont en métal)
■■ grillage métallique au-dessus d’un chauffage par le sol
■■ encadrements de portes métalliques (les canalisations électriques doivent
être placées derrière

Ce dont je suis certain et que je compte faire :

Travailler en 4mm² et travailler en série avec un fil continu
Je vais donc passer une boucle de fil en dessous de la baignoire et du bac de douche , relier le radiateur métallique et aller aux bornes de terres principales .
- Faut-il vraiment relier les tuyaux d'évacuations pvc ??? Ce n'est pas conducteur ...
- Comment faites vous pour relier vos robinets de baignoire et, surtout, colonne de douche sans que cela soit apparent ??

Je pense essayer de trouver un certificateur qui pourrait venir sur place et clairement m'expliquer ce qu'il faut faire moyennant petit rétribution .

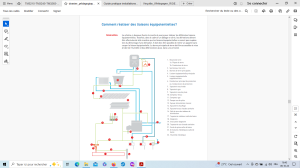

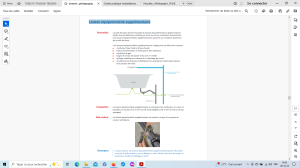

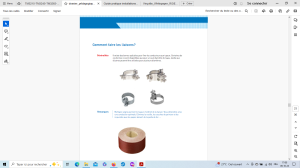

Voici quelques extraits d'un des documents trouvé sur le site
vormelek-formelec

Je reprends ici une réponse claire de Flashman en ce qui concerne le fait de devoir raccorder la liaison équipotentielle secondaire à la prise de la salle de bain :

Si 2,5 il doit être sous tube. Si +, ce n'est pas obligatoire.
Si 2,5 on peut se raccorder sur une prise (n'importe laquelle). Si +, on doit se brancher sur le sectionneur ou dans un coffret protégé par un 16carré.

Pas besoin de relier les terres de circuits différents ensembles.

Il faut relier toutes les parties métalliques accessibles.


En ce qui me concerne , je vais donc prendre un vob 4² qui va débuter sous la douche ( sans y etre fixer car pas de partie métalique mais juste au cas ou ) , ensuite passer par la baignoire (idem) , suivi du radiateur qui est bel et bien métallique lui et enfin vers le sectionneur de terre .

Des avis peut-être ?

J'alimente encore mon post pour les suivants .
Voila ce que j'ai pu trouver :

https://www.installation-renovation...-a-la-terre-dans-la-salle-de-bain-connexions/

https://www.installation-renovation...ntielle-supplementaire-dans-la-salle-de-bain/

A l'époque, on m'avait répondu sur ce site qu'il faut le fil au cas où même si le bac ou la baignoire ne sont pas conducteurs. J'imagine que si un jour on passe à une baignoire en fonte, on sera content de l'avoir.

oui , c'est pour cela que je le prévois aussi . C'est pas pour la longueur de cable en plus ;

par contre, je me suis mis en 2.5 carré dans la prise la plus proche.

C'est une des deux solutions me semble t'il .

oui, le plus facile et le moins cher à mon avis

Salut ! Conducteur mise à la terre J/V si en 2,5² sera obligatoirement glissé dans son tube/gaine dédié .

Si tu tires un fil de terre J/V de 4² (sa protection plastifiée suffit), l'idée est bonne de le faire passer partout d'un seul morceau avec assez de mou pour y pratiquer un noeud dénudé au droit de chaque branchement réel ou en attente d'un accessoire métallique/ baignoire/ tuyauterie, etc...et relier l'autre bout effectivement en finale au sectionneur de terre.
Bonne idée ! Tout est en place pour plus tard = beaucoup moins de chipotage au moment d'une transformation.
Bon travail ! Ciao.

Super , merci !

Oui bien sûr, un 2,5 mm carré sous protection mécanique ( dans un tube donc ) , ou 4mm carré en pose libre .

Me voila rassuré. Je ferai cela dans la semaine et je serais prêt pour la validation future

Merci

fougas a dit:

Super , merci !

Oui bien sûr, un 2,5 mm carré sous protection mécanique ( dans un tube donc ) , ou 4mm carré en pose libre .

Me voila rassuré. Je ferai cela dans la semaine et je serais prêt pour la validation future

Merci

Cliquez pour agrandir...

Un tube ou une goulotte
