Linteau sur mur non porteur.

Bonjour à tous.

Je suis ici à la recherche de conseils pour gérer un placement de linteau sur un mur non porteur dans ma maison que je rénove.

Le bati date de 1934, avec des rénovations de surface durant les décennies. Maintenant qu'on enlève tout le lambris et autre cache misère on se rend compte des soucis de fond.

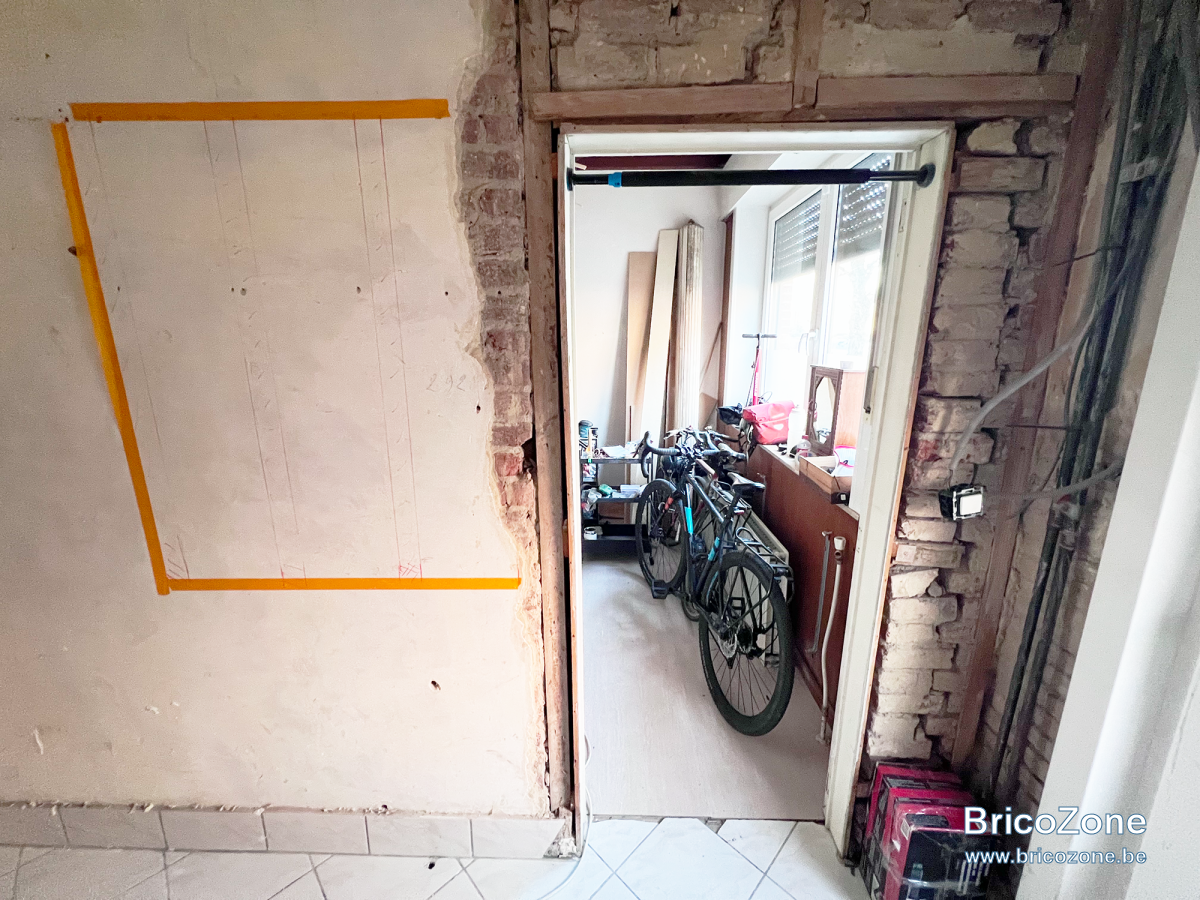

Pour faire court; j'enlève le lambris dans le couloir, la porte et les chambranles et me retrouve face a la situation suivante:

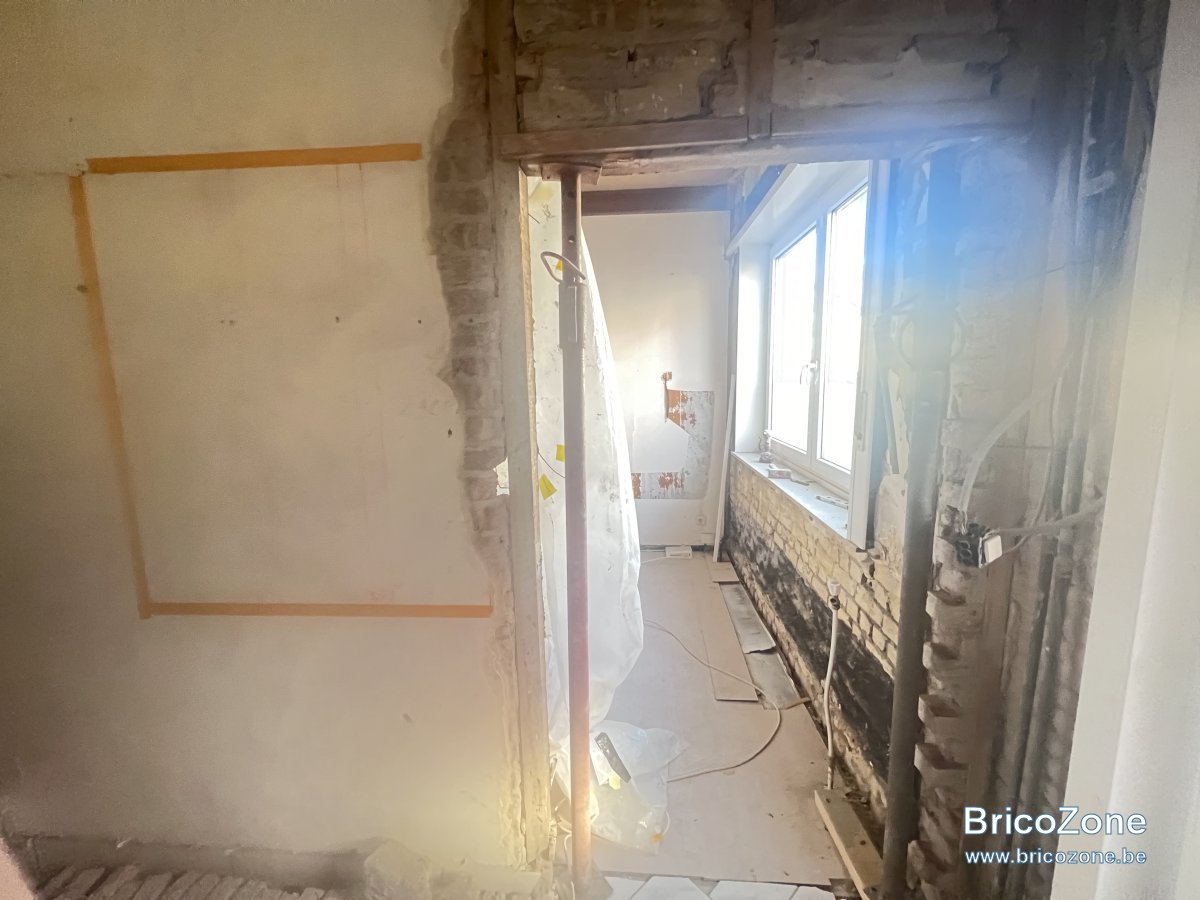

La rangée de brique a droite du chambranle sont totalement désolidarisées du mur. Un chevron de 6cm supportant la charge des briques repose sur la porte et n'est même pas fixé sur le chevron vertical. il a l'air de s'être affaissé entrainant avec lui les briques qu'il soutenais, provoquant une belle fissure dans le haut du mur. Bref, tout est branlant. Je décide de continuer la démolition et me retrouve avec la situation actuelle:

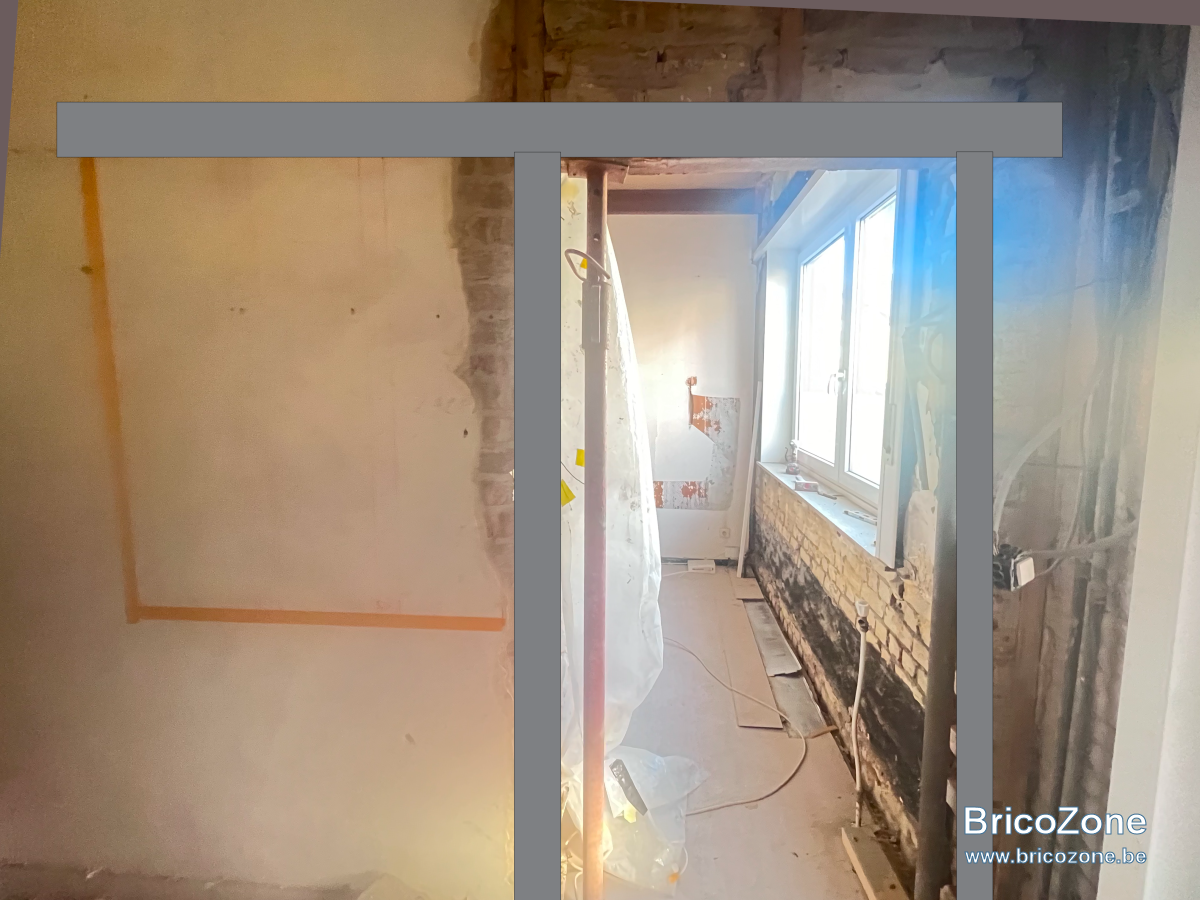

Le projet est d'avoir au final la porte au même endroit et une verrière (dessinée en orange sur la photo)

Maintenant comment faire?

J'imaginais remaçonner les briques tombées (ou couler une colonne en béton), rejointer au ciment les briques qui se sont affaissées. Étançonner le mur, placer un IPN de 2,4m (ou un linteau précontraint) pour une la largeur d'ouverture de 2,1m (d'après l'abaque de charge et un rapide calcul il faudrait un ipn de 140). Je pense garder le chevron vertical soit le remplacer par une colonne en béton qui ferait office de soutien supplémentaire et servirait a fixer la boiserie pour la porte et la verrière.


Merci pour vos conseils.

Ce serait chez moi, je démoli cette cloison et en remonte une soit en ossature bois (ou metalstud) + plaque de plâtre (Gyproc, Fermacel,...) soit en carreau de plâtre ou béton cellulaire si le sol est capable de reprendre la charge.
Evidemment, vérifier que cette "cloison" ne soit pas porteuse avant de l'abattre.

A.L. a dit:

Ce serait chez moi, je démoli cette cloison et en remonte une soit en ossature bois (ou metalstud) + plaque de plâtre (Gyproc, Fermacel,...) soit en carreau de plâtre ou béton cellulaire si le sol est capable de reprendre la charge.
Evidemment, vérifier que cette "cloison" ne soit pas porteuse avant de l'abattre.

Cliquez pour agrandir...

Bonjour.
Merci pour votre suggestion.
Trop de démolition dans cette solution, et le mur n'est pas porteur de la structure de la maison, mais passe entre les gites de l'étage et il continue a l'étage. il y a 4m de brique en rangée simple à la verticale au dessus de la porte.

Rych a dit:

Bonjour.
Merci pour votre suggestion.
Trop de démolition dans cette solution, et le mur n'est pas porteur de la structure de la maison, mais passe entre les gites de l'étage et il continue a l'étage. il y a 4m de brique en rangée simple à la verticale au dessus de la porte.

Cliquez pour agrandir...

Effectivement, si la cloison se poursuit à l'étage, ma proposition n'est pas valable.

Personne n'a de conseils sur ce site pourtant très actif?

On dirait que vous mettez le forum en demeure de vous répondre.
Si vous êtes pressé, faites appel à un ingénieur en stabilité.

Ne vous sentez pas mis en demeure, c'est tout cool. Je suis juste étonné que les sujets sur les linteaux ont si peu de succès sur bricozone! Bien d'autres que moi espèrent des conseils dans les sujets linteaux posés depuis des mois. En ce qui concerne l'ingénieur en stabilité il est prévu qu'il passe pour tout le reste des travaux de la maison (dalle, mur porteurs et extension) . En attendant j'avance sur ce que je peu, ne pouvant me permettre de payer des visites à répétitions.

Hello, vérifiez qu'il n'y a pas la même au dessus. Dans ce cas elle est porteuse de la cloison du dessus.
Sinon, même pas besoin de linteau, il suffit d'ouvrir tout simplement.
Réutiliser le bois vertical pour terminer le mur comme à l'origine.
Bien couper à la disqueuse le mur, si il tombe aussi, tout refaire en bloc de 9 à plâtrer ou alors plaque de plâtre

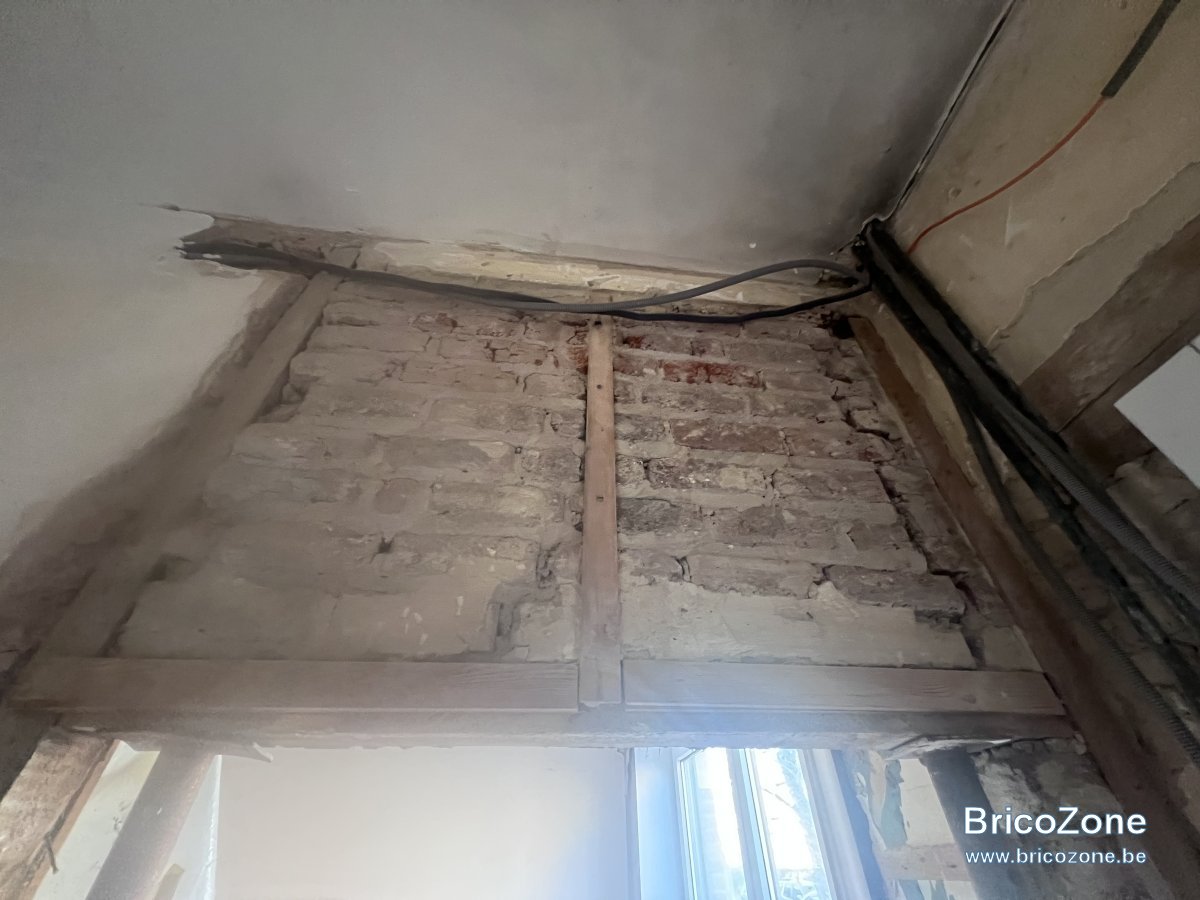

Cela ressemble à un mur à colombages :
Une structure en bois avec une demi-brique de remplissage.
Vérifier en enlevant le plafonnage dans la zone où vous souhaitez créer l’ouverture si d’autres éléments en bois sont présents

Si les gens ne se pressent pas à donner leur avis sur les linteaux etc, c’est peut-être parce que ça peut avoir une incidence dangereuse quand ce n’est pas votre métier

aie c'est vrai que ça se casse la gl chez toi c'est pas jolie jolie.
délicat comme situation.. Comme dirais mon beau-père : ça tient par habitude...

Je ne saurais pas t'aider sur les calcules de charges désolé,

Comme le dit GiuGiu c'est dangereux de donner des conseils en correspondance comme ceci, mais c'est un forum de discussion alors discutons

remaçonner la partie de droite me semble indispensable. Et je dirais que la "partie colombage" au dessus de la porte doit également être refaite. On voit très clairement deux morceaux de mur qui sont sur le point de tomber. Rejointoyer à mon humble avis ne suffira pas. Surtout si tu veux ouvrir plus pour mettre une ipn. ça va te tomber sur la tête.. ça tient grâce à tes étais.

Quand tu sonde les deux morceaux au dessus de la porte ils bougent ? même légèrement ?

Faut que tu étançonnes plus en hauteur, de manière à sécuriser tout ce qu'il y a au dessus, de toute urgence.

Fait attention à toi et à tes proches, je ne passerai plus en dessous à ta place...

Rych a dit:

Bonjour à tous.

Je suis ici à la recherche de conseils pour gérer un placement de linteau sur un mur non porteur dans ma maison que je rénove.

Le bati date de 1934, avec des rénovations de surface durant les décennies. Maintenant qu'on enlève tout le lambris et autre cache misère on se rend compte des soucis de fond.

Pour faire court; j'enlève le lambris dans le couloir, la porte et les chambranles et me retrouve face a la situation suivante:

Voir la pièce jointe 155028



La rangée de brique a droite du chambranle sont totalement désolidarisées du mur. Un chevron de 6cm supportant la charge des briques repose sur la porte et n'est même pas fixé sur le chevron vertical. il a l'air de s'être affaissé entrainant avec lui les briques qu'il soutenais, provoquant une belle fissure dans le haut du mur. Bref, tout est branlant. Je décide de continuer la démolition et me retrouve avec la situation actuelle:
Voir la pièce jointe 155023 Voir la pièce jointe 155024
.

Voir la pièce jointe 155026

Voir la pièce jointe 155027

Cliquez pour agrandir...

Bonjour, qu'elle est la dimension de votre linteau? Est-ce un linteau béton creux ou béton pleins? Je pense qu'il y a une différence niveau charge
