Logiciel schéma unifilaire et position

O

Oni

  • #1
Bonjour

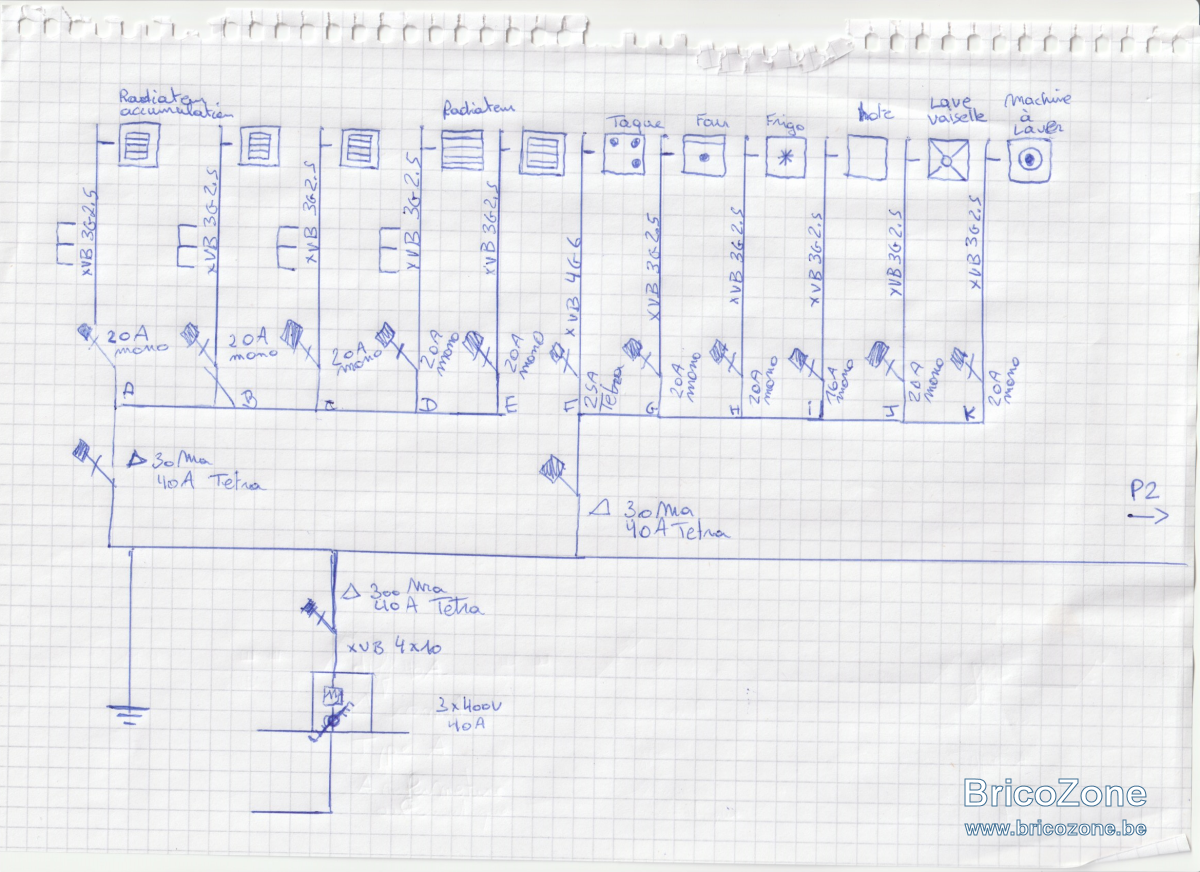

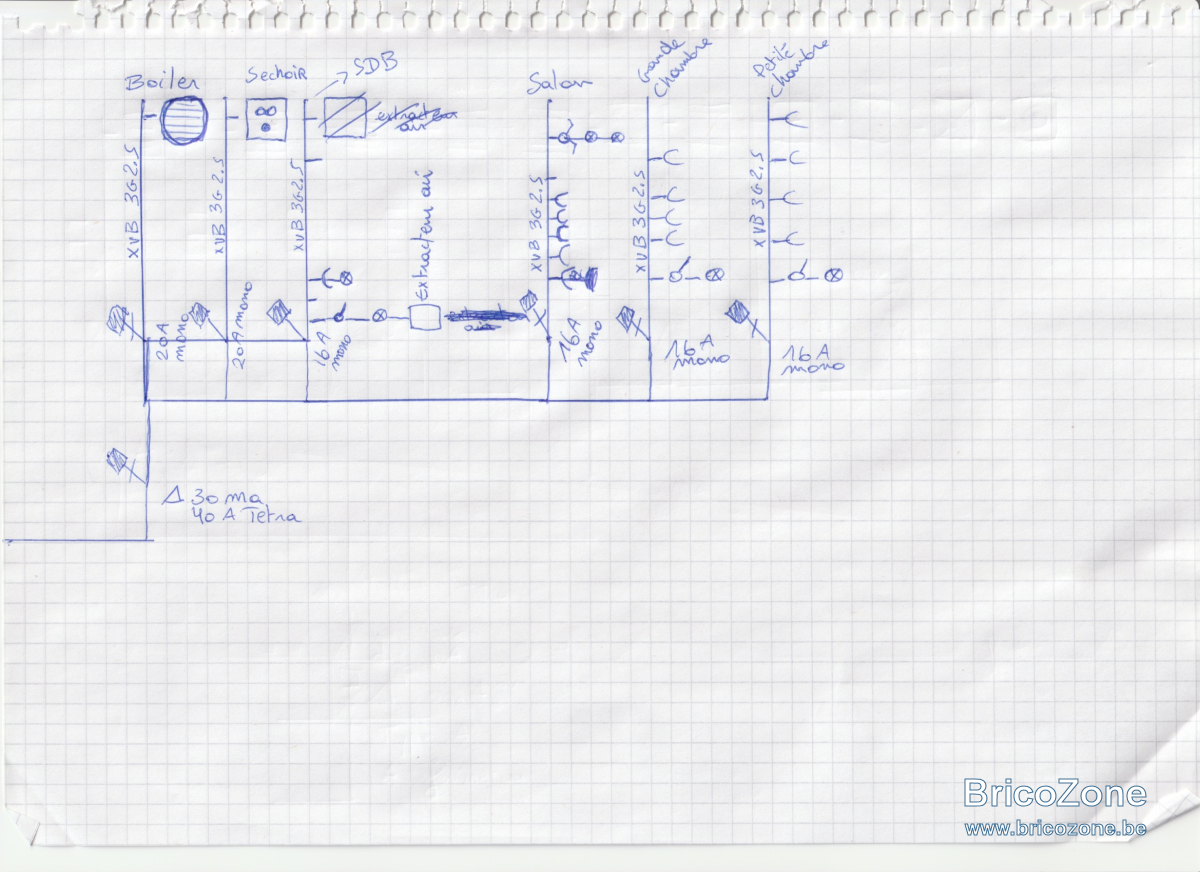

Des logiciels gratuit pour faire ce genre de schéma comme en pièce jointe ?

Le passage vincote nécessite qu'un électricien les réalise ?

Merci pour vos retours

  • #2
Il n est pas nécessaire de faire le schéma via un logiciel,une simple feuille et un bic sont amplement suffisant et n importe qui peu le faire.

  • #3
Mon "logiciel", jamais en panne, facile, portable, pas cher, ...
Outil Planche à dessin.jpg

  • #5
Bien merci vous avez répondu à ma question ....

  • #6
J'avais fait quelques recherches l'année passée, mais n'avais rien trouvé de concluant et gratuit.
J'ai fini par prendre une license Tricity qui fonctionne sur Mac et sur iPad. C'est belge et conforme au RGIE.
Tu importe ton plan (ou tu le dessine directement dans l'app), tu dis où tu veux placer tes prises, interrupteurs, etc. Tu crée ton tableau et tu attribues chaque point à un circuit.

Quand c'est en ordre, tu cliques sur "exporter" et ca te génère ton unifilaire et ton schéma d'implantation.
Tu décide de changer une prise de place, ou de circuit ? Tu fais ta modification en 2 clics, tu réexportes, tout est mis à jour en direct, pas besoin de chipoter.

  • #7
Suric@ a dit:
J'avais fait quelques recherches l'année passée, mais n'avais rien trouvé de concluant et gratuit.
J'ai fini par prendre une license Tricity qui fonctionne sur Mac et sur iPad. C'est belge et conforme au RGIE.
Tu importe ton plan (ou tu le dessine directement dans l'app), tu dis où tu veux placer tes prises, interrupteurs, etc. Tu crée ton tableau et tu attribues chaque point à un circuit.

Quand c'est en ordre, tu cliques sur "exporter" et ca te génère ton unifilaire et ton schéma d'implantation.
Tu décide de changer une prise de place, ou de circuit ? Tu fais ta modification en 2 clics, tu réexportes, tout est mis à jour en direct, pas besoin de chipoter.
Cliquez pour agrandir...
Mais prendre une licence pour un schéma ponctuel qui ne servira que le jour de la réception......

  • #8
perenoel123 a dit:
Mais prendre une licence pour un schéma ponctuel qui ne servira que le jour de la réception......
Cliquez pour agrandir...
Perso, les schémas ne m'ont pas servi que pour la réception, mais bien tout au long de la rénovation, de la réflexion à la réalisation.

Chacun sa façon de voir les choses. ici, @Oni demande un logiciel, je lui parle de mon expérience avec un logiciel. ;)

  • #9
Suric@ a dit:
Perso, les schémas ne m'ont pas servi que pour la réception, mais bien tout au long de la rénovation, de la réflexion à la réalisation.

Chacun sa façon de voir les choses. ici, @Oni demande un logiciel, je lui parle de mon expérience avec un logiciel. ;)
Cliquez pour agrandir...
Effectivement chaqu un sa façon de voir mais généralement on fait le schéma après l installation et un bout de papier avec 3 gribouillis pour les travaux est suffisant.

  • #10
Comme logiciel gratuit, facile, conforme au RGIEt complet il y a Qelectrotech, https://qelectrotech.org/
Mais rien de tel que la latte et stylo bille.
Facile à faire et modifier sur chantier.
Je connais de grosse société qui font leurs schémas de cette façon.

  • #13
Cory a dit:
Sinon, encore en 2025 je connais de grosse sociétés qui font leurs schémas unifilaire sans logiciel.
Cliquez pour agrandir...
Effectivement... merci pour les modifications et le professionalisme... Je connais des gens qui font très bien leur travail et d'autres très mal...

  • #14
Exact, on peut très mal ou ne pas savoir se servir d'un logiciel et très bien d'une latte et stylo bille.
Ce matériel est accessible à tous et fonctionne partout au contraire d'un quelconque logiciel. :p

  • #15
Alexandre1978 a dit:
Sinon on est en 2025 hein...
Cliquez pour agrandir...
Société de consommation,une entreprise qui fait 10 schémas par jour,je comprend l'utilisation d'un logiciel mais pour un particulier qui réalisera une installation dans sa vie et utilisera le schéma juste pour la réception c'est totalement inutile.

  • #16
perenoel123 a dit:
Société de consommation,une entreprise qui fait 10 schémas par jour,je comprend l'utilisation d'un logiciel mais pour un particulier qui réalisera une installation dans sa vie et utilisera le schéma juste pour la réception c'est totalement inutile.
Cliquez pour agrandir...
Société de consommation?

  • #18
C est un début de schéma qui sera évidemment soumis à un électricien pour être transposé sur logiciel il manque le symbole des câblage xvb encastré

Il faut marquer la boîte de dérivation pour la taque qui permet le raccordement ?
Ce qu il ne faudra pas oublié dessus?
Merci pour vos retours




  • #19
Bonjour,
Il ne faut pas dessiner les "meubles" (frigo, four, lave vaisselles, lave linge, ...) mais uniquement la prise.
Pour les appareils semi mobile tels que radiateur, boiler, taque, ... il ne faut dessiner que la boite ou prise terminale.
Par contre toutes les boites sans exceptions doivent figurer sur le plan de situation et, bien sûr, rester accessibles.
Ne pas oublier de numéroter les dérivations.
Exemples :
Sans titre.jpg

Dernière édition:
