Mécanisme chassis oscillo-battant HS

M

mimichel

• 5 Août 2017

• #1

Bonjour (bonsoir),
le mécanisme d'un petit châssis dans ma salle de bain reste coincé lorsque je le positionne en mode oscillant, la poignée reste bloquée dans cette position.
Je démonte dès lors le vantail "ouvrant" et j'actionne manuellement une pièce dans la partie supérieure (Cf photo) tout en tournant la poignée comme pour fermer la fenêtre et le mécanisme se débloque. La fenêtre fonctionne bien en mode à la "française" de manière traditionnelle mais se bloque toujours si on l'actionne en position oscillante.
Il semble que le mécanisme soit de la marque Schüco. Avez-vous une petite idée d'où vient le problème?
Déjà un grand merci de me lire.



M

mimichel

• 5 Août 2017

• #2

NB. Je n'ai pas de loquet "anti fausse manœuvre"!!



mikado1

• 5 Août 2017

• #3

Bonsoir, sur cette ancienne quincaillerie Schuco, c'est souvent le "renvois d'angle" qui casse, c'est une simple lame métallique qui a force finit par casser.

Le renvois d'angle est indiqué par votre flèche rouge sur la première photo.
C'est cette pièce qui doit normalement actionner le point de fermeture lorsque vous tournez la poignée.



M

mimichel

• 5 Août 2017

• #4

Bonsoir mikado1 et merci pour votre avis. Serait-ce cette pièce: http://ersatzteile-depot.de/epages/d46b237e-ee55-430c-b535-8454689ea448.sf/de_DE/?ObjectID=2469839 ?
J'ai trouvé ce tableau qui semble correspondre à mon mécanisme :
https://www.metallbau-berkau.de/images/product_images/original_images/2508_0.jpg



mikado1

• 5 Août 2017

• #5

Oui c'est bien cette pièce dont je parle, on peut voir sur le coté la fine lamelle métallique, il faudrait contrôler qu'elle est bien cassée.

Pour le démontage, toute la tringlerie (riegelstange sur votre schéma) est en polyamide noir, et elle est clipsée sur les différente pièces.



M

mimichel

• 6 Août 2017

• #6

Super mikado1, demain je vérifierai si la lamelle métallique est bien cassée.

Les liens que j'ai publié ici pointent vers un site allemand. Je ne trouve pas d'endroit où l'on peut trouver ces pièces en Belgique. Avez-vous une ou l'autre adresse à renseigner?



mikado1

• 6 Août 2017

• #7

L'idéal serait un fabricant Schüco, il peut recommander la pièce directement ou avec un peu de chance c'est une pièce qu'il aura de stock.

Sinon une petite recherche sur google avec la référence de la pièce pourrait peut être aider.

edit : par exemple http://www.befr.ebay.be/itm/Schuco-...ter-251514-251431-251762-251515-/301990258103



rabot

• 6 Août 2017

• #8

Voilà pourquoi il faut bien entretenir les quincailleries en les huilant une fois par an.



M

mimichel

• 6 Août 2017

• #9

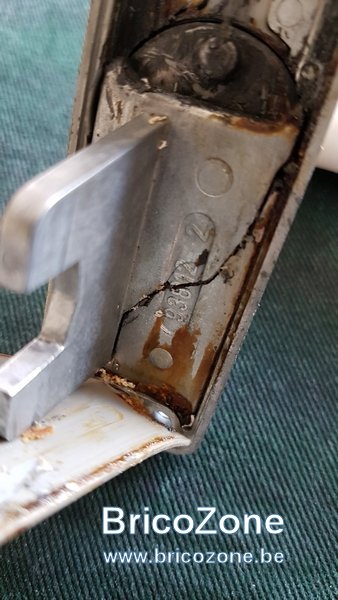

Suite des opérations: j'ai essayé de démonter la tringlerie comme suggéré par mikado1 et comme je n'y parvenais pas facilement, je me suis dit qu'il fallait peut-être démonter la poignée. Surprise, c'est cette foutue poignée qui est cassée. Merci à mikado1 qui a essayé de m'aider. Je suis content car nettement plus facile à remplacer et j'ai trouvé où l'acheter. Bonne fin de journée...



mikado1

• 6 Août 2017

• #10

Bonjour, parfait si c'est résolu, en effet les poignées sur cette quincaillerie n'était pas terrible non plus... c'est d'ailleurs souvent l'engrenage en plastique qui casse.

Comparez bien avant d'acheter, vu que c'est une poignée qui casse "beaucoup" j'ai déjà vu des prix sur internet complètement absurde...

Et dernier conseil, vu que cette quincaillerie n'est pas réputée pour sa solidité, je rejoins Rabot, et vous encourage a lubrifier correctement toutes les pièces 1 a 2 fois par an.



M

mimichel

• 6 Août 2017

• #11

J'ai interverti cette poignée avec une de ses soeurs (wc) et c'est bien uniquement la poignée qui était en cause.
J'en ai profité pour lubrifier mes mécanismes comme vous l'avez suggéré. Encore merci de m'avoir consacré un peu de votre temps.



S

seb.criminology

• 23 Mars 2019

• #12

Bonjour

J’ai récupéré un châssis pvc que je souhaiterais placer dans la maison que nous venons d’acheter.
Lorsque j’ouvre en mode fenêtre cette fenêtre PVC, l’oscillo battant s’ouvre en même temps. Je n’y connais rien en fenêtre (je suis prof dans le secondaire), mais je pense que la cause est cette pièce cassée. Pouvez-vous m’aider si c’est elle Le soucis car je souhaiterais la remplacer mais je ne connais pas son nom.

Merci à tous



patagogo

• 23 Mars 2019

• #13

Bonjour,
Avant de juger du bon fonctionnement, peut-être commencer par un bon nettoyage et ensuite seulement huiler.
Si l'ouvrant se place en position retombante alors que c'est la position battante qui est demandée, cela peut également venir du fait d'avoir beaucoup trop d'aisance entre l'ouvrant et le dormant en haut de celui-ci.



S

seb.criminology

• 23 Mars 2019

• #14

Merci pour votre réponse. La patte semble cassée. On dirait qu’il est cassé et qu’il manque un morceau
