telemetry
Quoi de neuf

Mesures & défaut d'isolement (conformité de l'installation)

  • #21
ça façon de prendre les mesures n'est pas correct

  • #22
Une certitude votre électricien n est une lumière et ferait bien de changer de métier.Un contrôle d isolement se fait disjoncteur déclenché et circuit par circuit.

  • #23
heating2023 a dit:
Pourquoi le contrôleur n'a rien dit lors de son test ?
Il se peut que c'est un de mes appareils qui est en défaut d'isolement.. Zuut
Cliquez pour agrandir...

tu as du avoir le même contrôleur que moi :tired_face: il a mis mes 3 tableaux en défaut pour ........ 1 rallonge électrique défectueuse :sob::sob::sob:

  • #24
Bonjour Tout le monde,

Comme je n'ai pas fait confiance, j'ai acheté un appareil pour faire les mesures,
Quelle est la méthode la plus efficace pour faire un test correct ?

Voici ma proposition et j'attends vos critiques.
  • Je dois déclencher les disjoncteurs, c'est-a-dire couper la liaison entre le peigne et le circuit,
  • Je déconnecte/débranche les appareils des prises
  • Je règle l'appareil de test à 500V pour le test
  • Je mets le fil rouge de l'appareil sur la terre au niveau tableau et l'autre fil noir sur la phase ou neutre du circuit ?

Question :
  1. /// Est-ce que les étapes ci-dessous sont correctes ?
  2. /// Combien dois-je avoir comme résultat (affichage) pour être sûr qu'il n'y a pas de défaut d'isolement. minimum 0.5 M.ohm ?

Je vous remercie

  • #26
assurez vous avant le test que le testeur ne doit pas être calibré, certain nécessite de mettre en contact les deux bornes du testeur et d'appuyer sur un bouton comme autotest ou autre

  • #27
Solution du fainéant, j'enclenche tout différentiels, disjoncteurs, le disjoncteur de branchement étant ouvert , avec des fils crocodiles je court-circuite tous les pôles actifs et je mesure entre un pôle et la terre si c'est supérieur à 500kOhm c'est bon.
Éventuellement on débranche les prises et utilisateurs. Ce qui est obligatoire pour la mesure d'isolement par circuit entre pôle actif mais qui ne concerne pas une mesure de réception.

  • #28
BG1000 a dit:
Solution du fainéant, j'enclenche tout différentiels, disjoncteurs, le disjoncteur de branchement étant ouvert , avec des fils crocodiles je court-circuite tous les pôles actifs et je mesure entre un pôle et la terre si c'est supérieur à 500kOhm c'est bon.
Éventuellement on débranche les prises et utilisateurs. Ce qui est obligatoire pour la mesure d'isolement par circuit entre pôle actif mais qui ne concerne pas une mesure de réception.
Cliquez pour agrandir...
Pourquoi donner des conseils limites a des profanes en électricité.Ce genre de conseil ne sert a rien soit on fait les choses correctement soit on fait faire par un pro.


1 on déclenche le disjoncteur du circuit a verifie
2 si c est un circuit prises ou mixtes on retire toutes les fiches des prises
3 une pointe test sur la barette de terre
4 l autre pointe test sur une borne du disjoncteur
5 on appuie sur le bouton et on verifie la valeur qui doit obligatoirement etre au dessus de 500K ohm.
Sur la photo on voit 3M ohm donc c est bon.

  • #29
Bonjour,

Merci à vous.
Je ferai le nécessaire et je vous reviens

  • #31
Cela ne mesure pas un défaut d'isolement dans le tableau, ne pas oublier de mesurer toutes les valeurs et de les conserver

  • #35
Bonjour à tous,

Je vous reviens avec mes tests, mais...

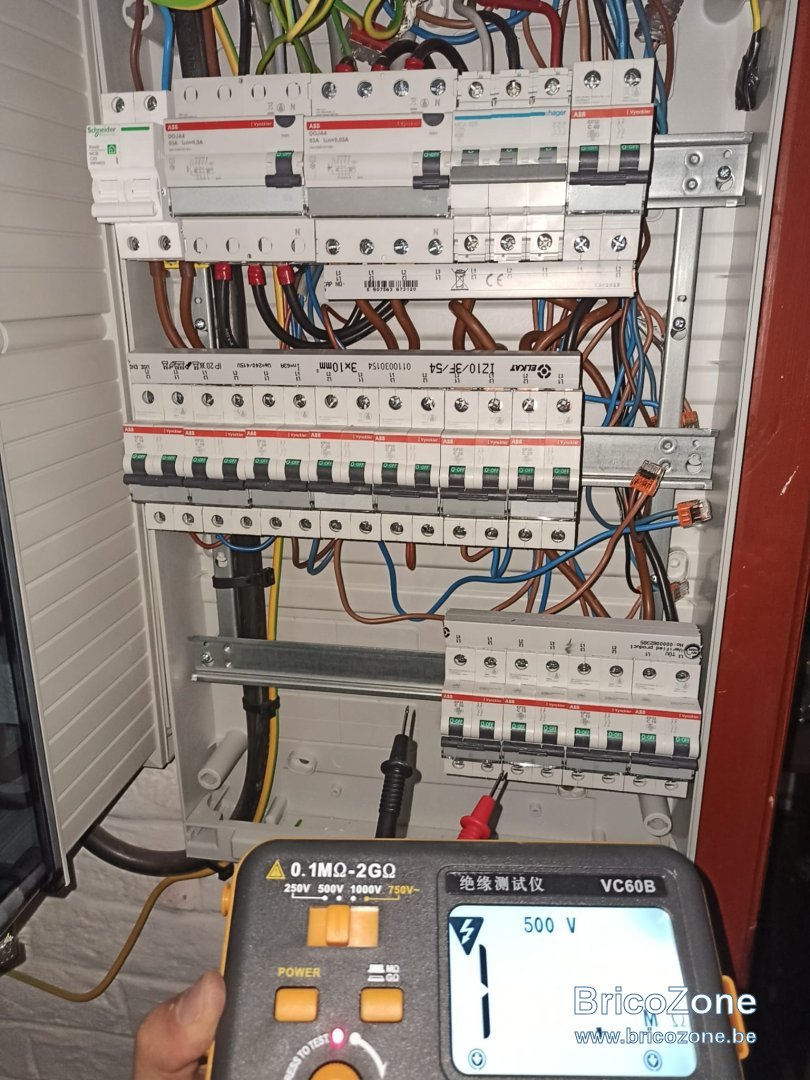

J'ai suivi vos instructions, mais quand je coupe les disjoncteurs du peigne et je mesure coté circuit, il se passe rien
Cela pas de réaction de mon testeur,
Mais quand j'enclenche les disjoncteurs, là il y'a des résultats
Avez vous des commentaires à ce propos ?

Merci

WhatsApp Image 2023-08-27 at 10.50.26.jpeg

  • #36
Bizarre votre testeur doit toujours réagir et indiquer un résultat. Faire le test dans le vide pour voir ce qu’il mettra

  • #37
Bonjour,

Qu'est ce que ça veut dire un test dans le vide ?

Merci

  • #38
Avec les 2 cordons qui ne touchent rien histoire de voir comment votre appareil réagi

  • #39
Faire un test les pointes de touches ensembles et aussi aux bornes d'une résistance de valeur connues.

  • #40
2000MΩ。When “1” is displayed, over range is indicated,
and should turn to the higher range to get reading; When the range button is in “ “position, it expresses that the insulated resistance exceeds 2000MΩ.

donc refaire la mesure avec le bouton poussoir en MOhm, on recherche une résistance maximale, en fait un circuit ouvert, donc 1 est parfait. La norme de 0,5 MOhm c’est le plus mauvais acceptable.
comme pour les pneus 1,6 mm ça passe mais 6 mm c’est mieux.
