Mise à la terre à partir d'un tableau secondaire - norme RGIE

Z

zak6041

  • #1
Bonjour,

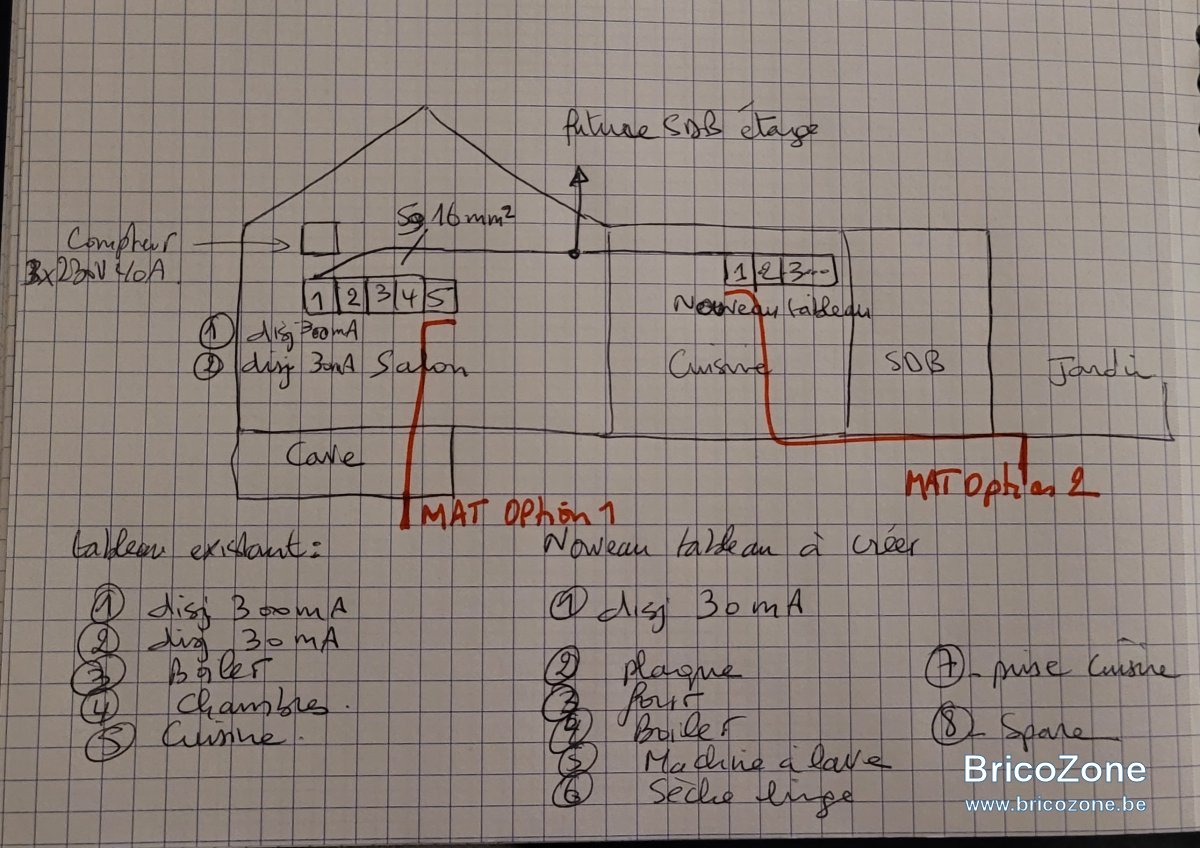

J'ai un projet de mise au norme d'une installation électrique maison mitoyenne et je me pose des questions par apport à la terre:

Entrée - salon - cuisine - sdb - jardin

option1 -> piquet de terre dans la cave à l'entrée de la maison en dessous du compteur.
Option2 -> dans le jardin au fond de la maison (+- 15m du compteur).

Je compte créer un tableau secondaire dans la cuisine en partant du tableau principal 12m en 5g16mm2 ( 3x230v 40A).

Dans le cas où l'option1 n'est pas ok Rt > 30 Ohm, est-ce que si je relie la terre jardin au tableau secondaire est ok ?

Merci d'avance.


  • #2
si vous avez un jardin, piquet de terre dans le jardin, c'est mieux et plus facile si vous devez en rajouter d'autre pour avoir une bonne terre, pour un 5G16², c'est surdimensionné, vous ramenez le câble de terre en 16² à la barrette coupe terre, de la vous repartez en 16² vers le coffret cuisine et vers l'ancien coffret, n'oubliez pas les différents équipotentiel

  • #3
Michael 33512 a dit:
si vous avez un jardin, piquet de terre dans le jardin, c'est mieux et plus facile si vous devez en rajouter d'autre pour avoir une bonne terre, pour un 5G16², c'est surdimensionné, vous ramenez le câble de terre en 16² à la barrette coupe terre, de la vous repartez en 16² vers le coffret cuisine et vers l'ancien coffret, n'oubliez pas les différents équipotentiel
Cliquez pour agrandir...

Merci pour votre réponse.

Le 5G16² c'est pour alimenter le nouveau tableau dans la cuisine depuis l'ancien tableau en 3*230V + terre.

Est-ce que ça pose pb si j'utilise 5G16² ? ou je dois utiliser 4G16² pour 3*230v et un autre séparé en 16² pour la terre ?

  • #4
non le 5 G 16# c'est bon, c'est juste que un 5 G 6# était suffisant

  • #5
Un seul dispositif de terre par raccordement.
Le fils vert/jaune du câble de liaison assure la continuité.
La section de ce câble de liaison est trop grande, 6mm² c'est suffisant.

  • #6

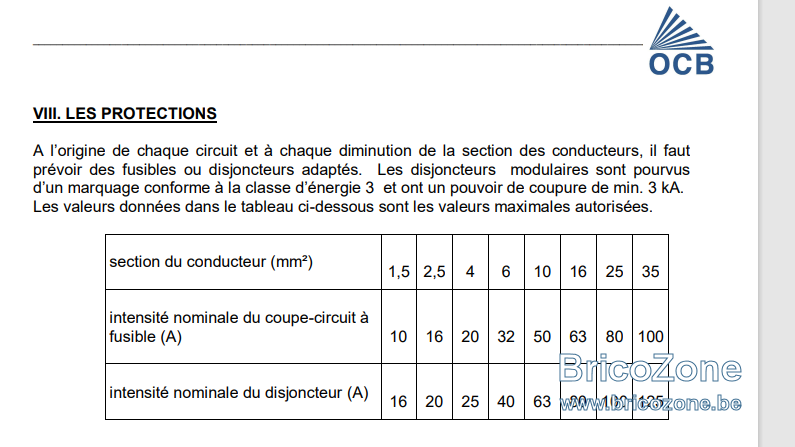

C'est bien ce tableau qui s'applique par rapport à la section même entre les tableaux ?
Donc si je pars du disj 300mA vers le nouveau tableau en 6mm² c'est suffisant.

Je viens de France et c'est ma première rénovation :)
