Mise à la terre des rails

Patdec

• 23 Janvier 2023

• #1

Bonjour à tous,

J'ai trouvé cette vidéo expliquant 2 manières ( une bonne et une plus problématique ) de mettre à la terre les rails de PV. Regarder à partir de 5'05
A 4 mn, il parle également d'éviter la formation d'une boucle d'induction. Je dois avouer que je comprend pas trop bien le concept.
Ayant 2 strings de 12 panneaux posés en Est-Ouest et chaque string sur une seule rangée de 12, je pense que je ne suis pas concerné par cette problématique.
Néanmoins, que pensez-vous de ce risque ?



antoine7850

• 23 Janvier 2023

• #2

Qu'il faut que tu arrêtes de trop chercher des problèmes c'est le meilleur moyen d'en trouver.

T'inquiète pas avec ça.
Une arrivée, et le cable de terre en série sur les rails c'est très bien.

Voir avec @Yucatan , qui fait ça du lundi au vendredi.



Patdec

• 23 Janvier 2023

• #3

Et pour la mise à la terre des panneaux j'ai trouvé ces petits connecteurs qui me paraissent sympa.



antoine7850

• 23 Janvier 2023

• #4

Pas besoin de tout ça, les connecteurs mettent déjà la carcasse du panneau en connexion avec le rail.
Via la petite pointe grise.



Patdec

• 23 Janvier 2023

• #5

antoine7850 a dit:

Pas besoin de tout ça, les connecteurs mettent déjà la carcasse du panneau en connexion avec le rail.
Via la petite pointe grise.

Voir la pièce jointe 131236

Cliquez pour agrandir...

Pour que le contact soit bon il faut avec les pinces gratter le cadre alu des panneaux ( noir dans mon cas ) et le dessous de la pince.
D'autre part, la conductivité de l'alu est moins bonne que le cuivre.
Mais, on peut me rétorquer que la surface sera plus grande avec la pince qu'avec mon fil de terre en 10².



antoine7850

• 23 Janvier 2023

• #6

Patdec a dit:

Pour que le contact soit bon il faut avec les pinces gratter le cadre alu des panneaux ( noir dans mon cas ) et le dessous de la pince.
D'autre part, la conductivité de l'alu est moins bonne que le cuivre.
Mais, on peut me rétorquer que la surface sera plus grande avec la pince qu'avec mon fil de terre en 10².

Cliquez pour agrandir...

Non t’inquiète. C’est fait pour.
Le pointe perce les couches d’anodisation pour faire le contact.
No stress



Patdec

• 27 Janvier 2023

• #7

antoine7850 a dit:

Pas besoin de tout ça, les connecteurs mettent déjà la carcasse du panneau en connexion avec le rail.
Via la petite pointe grise.

Voir la pièce jointe 131236

Cliquez pour agrandir...

Je viens de les voir à Inter Solutions chez Schletter. Une marque propose 2 pins par côté et le fournisseur que j'avais retenu aucune.
Vu les profils similaires des rails, je ferai sans doute un mix pour conserver un bien meilleur prix.



Patdec

• 15 Février 2023

• #8

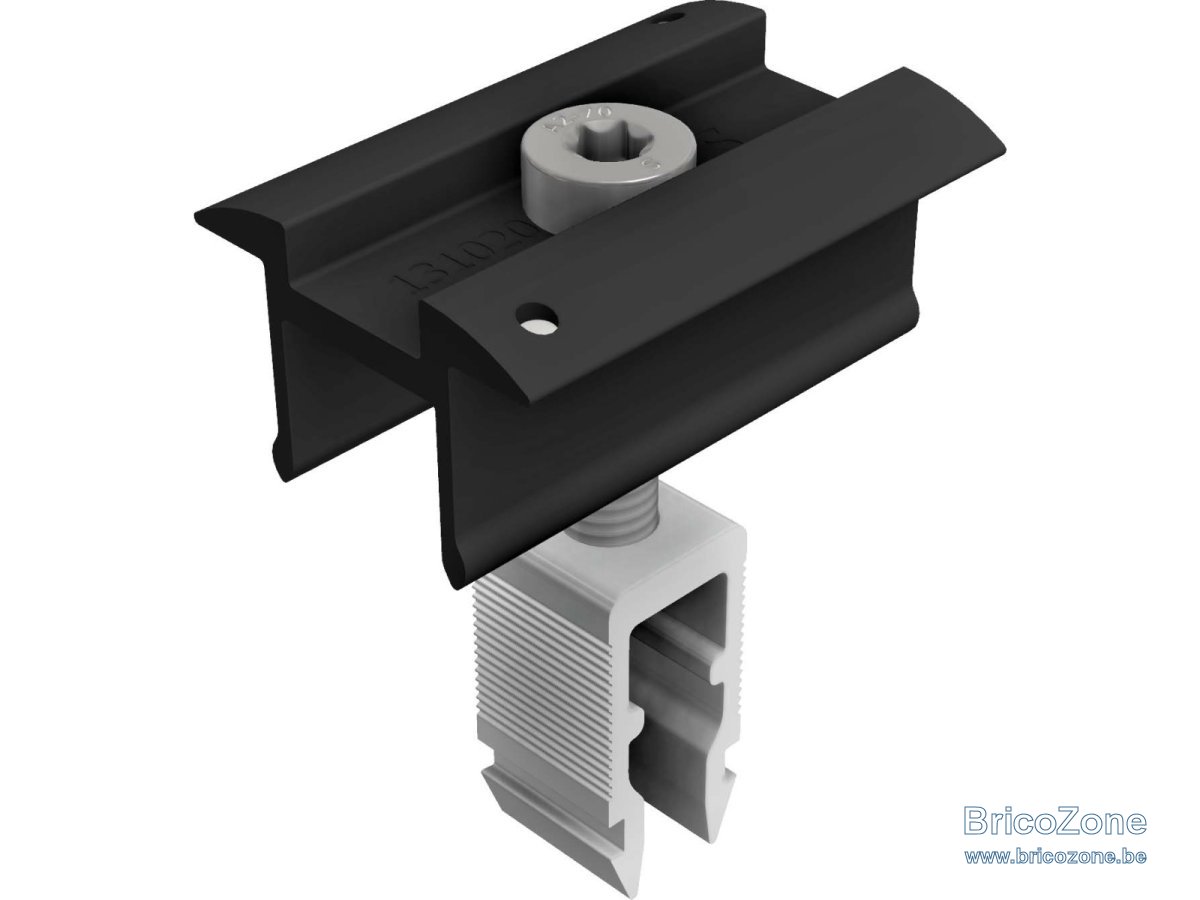

Pinces schletter ( avec picot ) reçus.
Prix de revient TTC port inclus 2.575 € chez treise electro



Vince 61

• 19 Septembre 2023

• #9

Bonjour ,j'ai besoin d'un avis,
un installateur ayant terminé son chantier chez moi me laisse 6 panneaux su 10 non connectés à la terre.
Après un rappel pour la correction, il me laisse encore 2 panneaux(qui plus est les plus accessibles du sol) non connectés, car aucun fil jaune et vert raccordé sur leurs rails
Je suppose que oui, mais est-il impératif que tout les panneaux soient à la terre par pour une installation conforme?



jeanphi500

• 19 Septembre 2023

• #10

En théorie oui tout doit être à la terre.
Dans la pratique le contrôleur ne vérifie pas ce point.



Patdec

• 19 Septembre 2023

• #11

jeanphi500 a dit:

En théorie oui tout doit être à la terre.
Dans la pratique le contrôleur ne vérifie pas ce point.

Cliquez pour agrandir...

Encore heureux.
Si les contrôleurs devaient vérifier le bon raccordement des panneaux, le prix des contrôles exploseraient à la hausse.
Le gonflage des pneus n'est pas vérifié au CT mais je contrôle mes pressions régulièrement pour tenue de route et conso.



Vince 61

• 19 Septembre 2023

• #12

Merci Patdec pour votre point de vue, cependant je ne trouve pas la comparaison très appropriée, car en effet les pneus se dégonlfent toujours un peu, il faut les vérifier.
Les prises de terre qui étaient bien connectées il y a 20 ans le sont toujours aujourd'hui.
Verifiez-vous chaque année la mise à la terre? Moi pas du tout.
Evidement les controlleurs ne peuvent tout tester, mais,pour ma part il s'agit d'un vrai cas de conscience professionnelle et de mise en danger d'autruit.
J'ai fait confiance à l'installteur et c'est par hazard que j'ai vu le défaut en ne voyant que 2 cables sortir de la structure sans le fil de terre. Je trouve cela irresponsable.
