Bonjour à tous,
J’ai une question d’ordre pratique en ce qui concerne le raccordement de mes panneaux.

Lignes DC

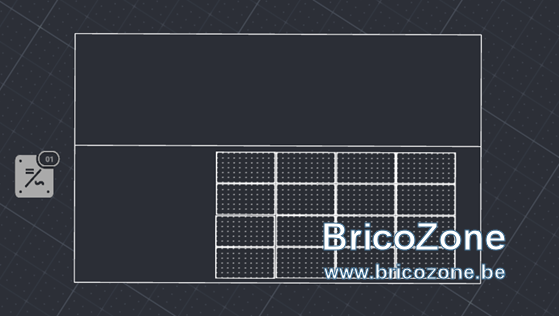

Je vais installer mes 16 panneaux PV en paysage sur 4 rangées, et ce, comme illustré sur le schéma ci-dessous.

En regardant la documentation de mes panneaux, je relève que les câbles de raccordement sont agencés tels qu’illustrés ci-dessous.

Aussi et si je comprends bien, je dois privilégier le raccordement en base verticale et, à chaque changement de ligne, je dois prévoir une rallonge pour le relier les panneaux à savoir :
4>5, 8>9 et le 12>13
En suite, je repars du panneau 16 vers l’onduleur.
Est-ce comme cela que je dois agencer ?
Voir la pièce jointe 173548

Liaison équipotentielle

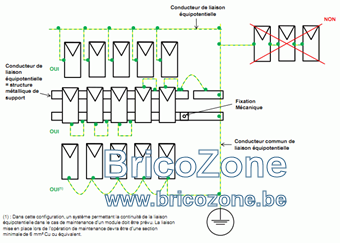

Pour la mise à la terre de mes panneaux, je dois raccorder chaque ligne de la structure de support et chaque panneau à cette ligne tel qu’illustré ci-dessous.

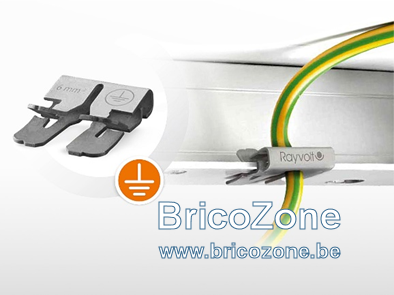

Or chez certains grossistes, il propose uniquement ce type de clip qui se raccorde, semble-t-il, uniquement sur le panneau.
Avez-vous une idée sur la bonne méthode à appliquer ?



D’avance merci pour votre aide



Voir la pièce jointe 173546

Voir la pièce jointe 173547

Attention je ne mettrais pas 16 panneaux en série, vous risquez de dépasser la tension DC maximale autorisée.
Préférez 2 strings de 8 panneaux.

Pour l'équipotentielle, liaisonnez un rail par série de panneaux. Un terminal en oeillet et une vis inox suffisent amplement. En principe le cable d'équipotentiel doit être d'un seul tenant, il ne faut donc pas le recouper. Vérifiez simplement que les fixations des panneaux sur ce rail ont des ergots de mise à la terre (petites piques qui griffent le laquage). Évitez en tout cas de faire des bouclages (risque d'induction en cas d'orage) et privilégiez le chemin le plus court.

C'est à priori un design pour SolarEdge aussi vous pouvez oublier la remarque sur les 16 panneaux en série précédemment évoquée. (avec optimiseurs sur chaque panneau vous pouvez)
