Mise en conformité installation électrique

Wark

• 16 Octobre 2024

• #21

L'ancien carrillon, il était en 220 ? Pas de transfo ?

Ce qui est TBT n'intéresse pas énormément les contrôleurs (sauf pour les volumes de la SDB évidemment).



eGORE

• 16 Octobre 2024

• #22

Bonsoir Tchotto,

Je m'oblige à respecter cette façon de procéder depuis longtemps L à gauche et N à droite lorsque je remplace périodiquement certains composants des circuits et j'ai pu constater que c'était parfaitement le cas pour ce que j'ai exploré dans les circuits et le tableau de distribution jusqu'à présent mais je n'ai pas encore tout ouvert .

D'accord avec vous pour le bon sens et la logique mais face à la rigueur administrative , je me méfie .

Le plus important pour moi est de ne faire aucune concession au niveau de la sûreté et de la sécurité de mon installation électrique ou autre .

Merci de ces conseils et rappels

Cordialement



eGORE

• 16 Octobre 2024

• #23

L'ancien carillon est bien alimenté en 220 et en y regardant de plus près je viens d'apercevoir qu'il peut être aussi alimenté par deux piles 1,5 volt



eGORE

• 17 Octobre 2024

• #24

Bonjour Macs,

Enregistré pour la légende urbaine : Bleu pour le neutre obligatoire si présent + possibilité d'utiliser d'autres couleurs (sauf jaune-vert, réservé uniquement au conducteur de terre, en mono dans mon cas, je suppose)

Pour la ligne 5G4² ou 6²
Je vais déconnecter un ou deux câbles, après avoir déclenché le 0,3mA et même le Teco et contrôler au tester qu'il n'y a plus de courant sur le disjoncteur C32 déclenché aussi ( j'aurais du commencer par celui là ) et mesurer au pied à coulisse le diamètre de l'âme en cuivre des câbles 2,26mm pour 4² et 2,76mm pour 6² pour être fixé, même si j'adhère à votre explication, tel qu'évoqué dans un post précédent : Logique et pleine de bon sens.


Pour les lignes en 6² , J'ai lu un post avec copie d'une partie du RGIE concernant les appareils de plus de 2600 Watts alimentés obligatoirement par des câbles en 6² mais je cherchais autre chose dans les posts et j'avoue n'avoir pas exploré plus avant ce post bien que ça me paraissait curieux , rien que pour les appareils concernés dans la cuisine, même mon micro-onde fait 2800 W . Et le problème de la fiche et du câble des appareils oui, pas en mono peut être ?
Je fais beaucoup de digressions lorsque je cherche dans les posts , Il y a tellement de choses à connaitre ou simplement des choses auxquelles je n'avais pas pensé, des choses aussi que je savais mais qui ne correspondent pas exactement et je m'éparpille un peu parfois .

C'est vrai que ça parait totalement absurde cette histoire de 6², je vais retrouver le post et éclaircir ça.

Merci pour vos explications et vos remarques judicieuses .



eGORE

• 17 Octobre 2024

• #25

Bonsoir,

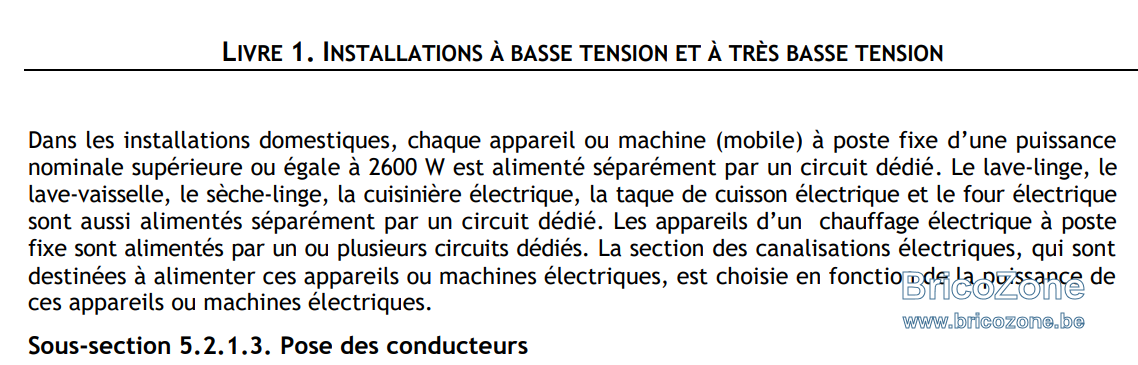

Je n'ai pas pu encore retrouver le post qui parlait du 6², par contre j'ai trouvé ceci dans le RGIE.

Chapitre 5.2 Règles complémentaires pour les canalisations
Section 5.2.1. Généralités
Sous-section 5.2.1.2. Choix des canalisations électriques

Ce qui va m'obliger à retirer des lignes XVB 3G2;5mm² pour la cuisine au moins
Pour le lave linge et le séchoir ils font 2000 W ET 1900 W mais sont alimentés par des câbles VOB 2,5mm² qui arrivent par un même tube annelé noyé dans la chappe, qui est un conduit, donc logiquement on peut faire passer plusieurs circuits dans un conduit .
Maintenant y a le problème de la double protection physique des câbles que les VOB ne possèdent pas , si j'ai bien compris, puisque c'est le tube annelé qui fait office de deuxième protection, dans ce cas ci .
Je pensais retirer deux câbles VOB du tube annelé et essayer d'introduire un XVB souple 3G2,5mm² en me servant des câbles comme tire fil , il n'y a que quatre mètres de distance entre le tableau et les blocs de prises .
Mais ça ne résout pas la double protection
Moralité , mon séchoir va être branché sur une des deux prises du garage d'un circuit non dédié puisque moins de 2600 Watts .
La dernière ligne de la sous-section 5.2.1.2 résout le problème du 6² en fait



Dernière édition: 17 Octobre 2024

perenoel123

• 17 Octobre 2024

• #26

Non,le sechoir doit avoir une ligne dédiée.
Pour les VOB sous tube aucun problèmes la double isolation est bien existante.



eGORE

• 18 Octobre 2024

• #27

Bonjour perenoel123,

Donc 5 câbles VOB dans un tube annelé sous chappe peuvent être divisés côtes à côtes et sans distance minimale, en 2 circuits mono + G, chacun sur son disjoncteur dédié C20 et sur le 0,03mA pour alimenter les blocs de prises de courant du lave linge et du séchoir ?
Peut être C10 pour les disjoncteurs comme je compte les remplacer tous.
2000w/230V=8,7 A
1900W/230v=8,3 A
Ou C16 à cause du pic de démarrage ?

Je prévois alors, 3 nouvelles lignes dédiées pour la cuisine.

Merci pour votre avis



eGORE

• 20 Octobre 2024

• #28

Bonjour,

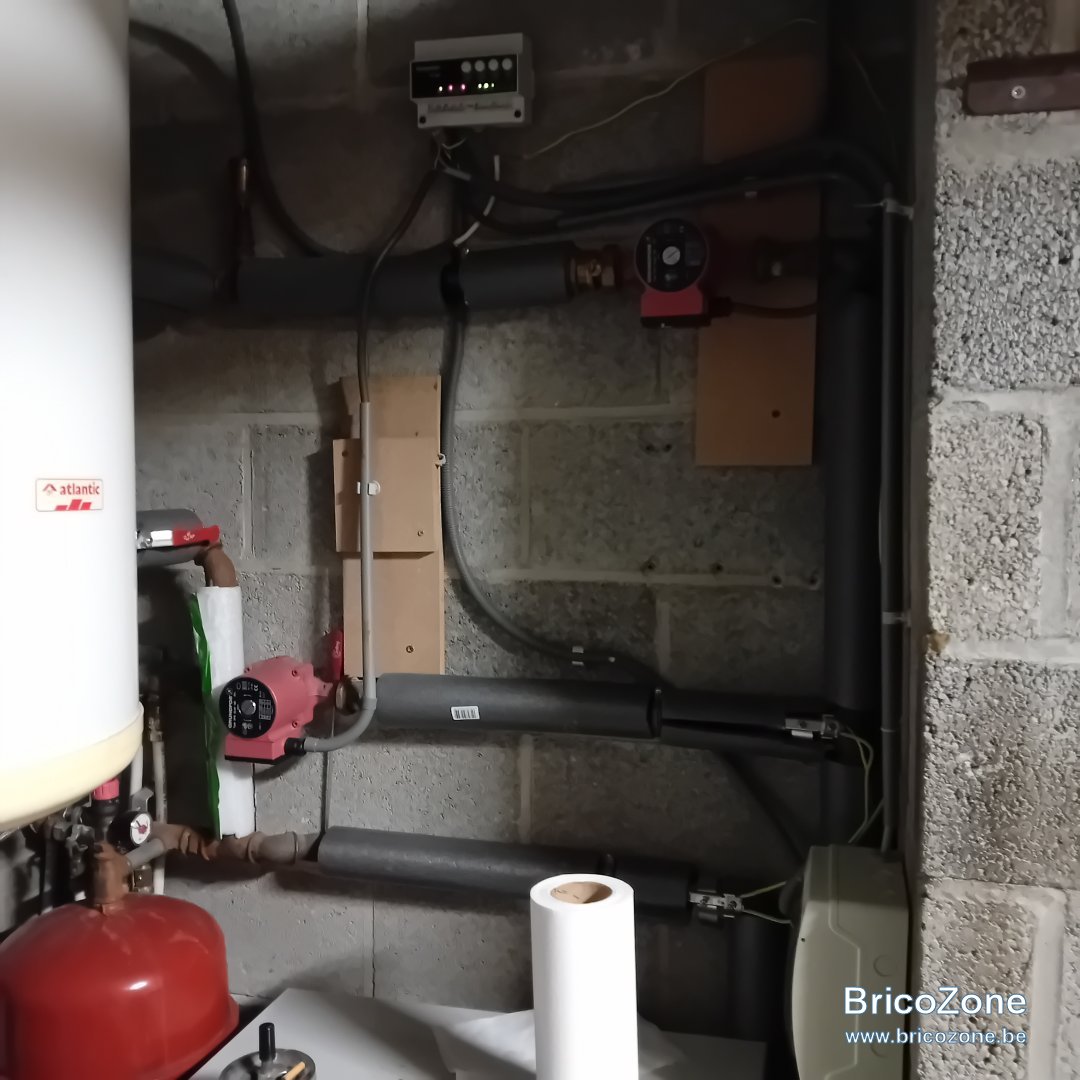

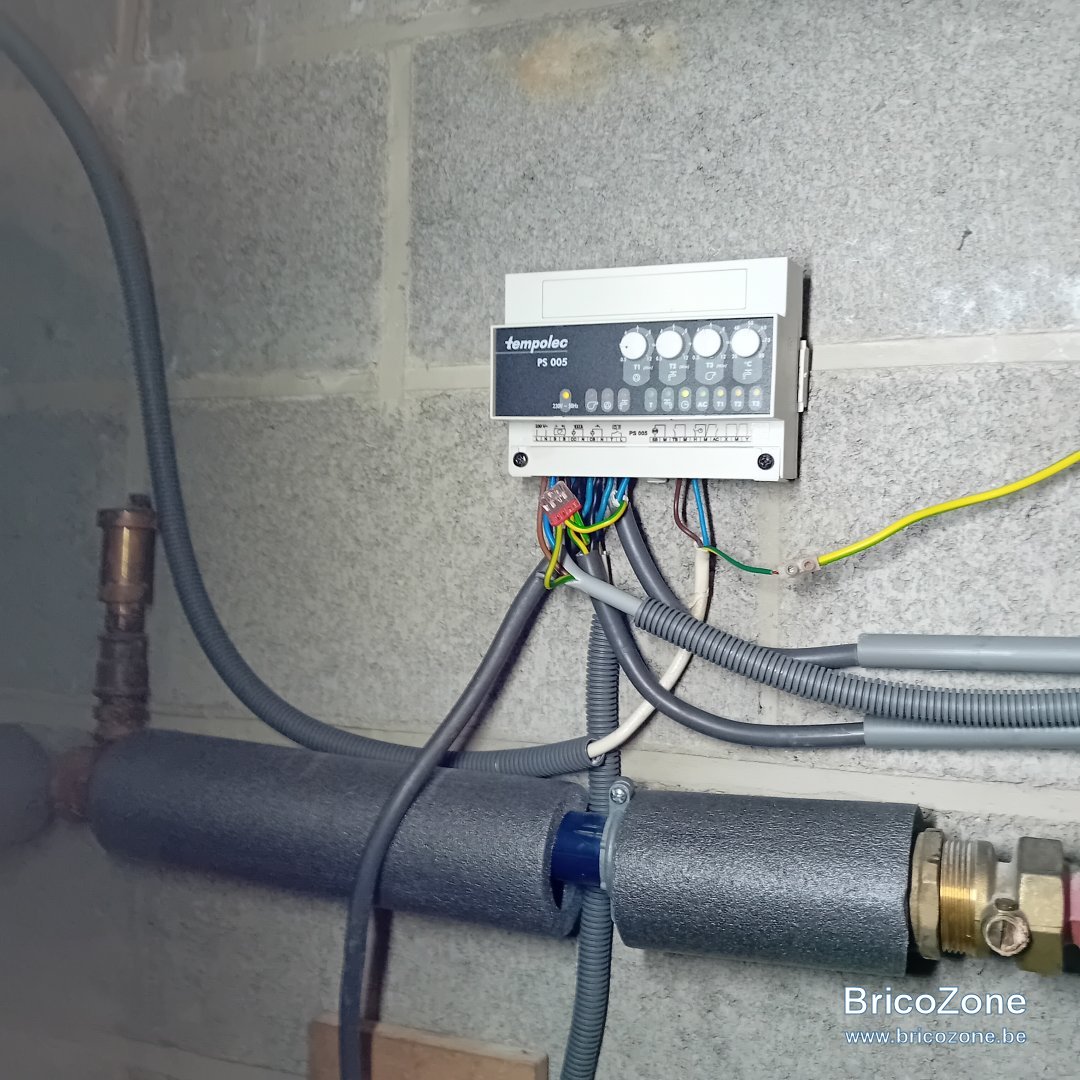

Le PS005 Tempolec Peut-il rester comme ça pour le contrôle de conformité ?
Les câbles n'étants pas protégés par leur gaine jusqu'au bout avant la connexion dans le module.
Ou dois-je obligatoirement le mettre dans un coffret ?

Je sais, visuellement horrible mais est-ce légalement accepté pour le contrôle ? Je compte faire faire une nouvelle installation de chauffage d'ici un an .

Merci pour vos avis , bon dimanche .



narval

• 20 Octobre 2024

• #29

Oui un coffret est indispensable ainsi qu'une fixation des câbles suivant les régles de l'art .



flashman

• 20 Octobre 2024

• #30

Il faut toujours une double isolation partout en électricité... C'est le coffret qui crée cette double isolation ici.

On ne peut jamais voir un fil de couleur.
Si on démantèle un câble (câble = x fils recouverts par une gaine) ou une gaine, on enlève une des deux isolations, du coup, il faut en remettre une par-dessus, il faut obligatoirement quelque chose, donc, c'est forcément une boîte, un coffret, un appareil, etc,...


Une installation aux normes, on ne peut jamais voir un fil, uniquement des câbles/gaines/goulottes.



Dernière édition: 20 Octobre 2024

eGORE

• 20 Octobre 2024

• #31

Bonjour narval,
D'accord , coffret + nouveau câblage ( car trop court ) et fixation dans les règles de l'art .
C'est parti pour 50 mètres de XGB , finalement au vu de l'évolution rapide des normes et de mes doutes concernant les exceptions d'utilisation du VOB .

Merci, bonne fin de journée .



flashman

• 20 Octobre 2024

• #32

Aucun souci à laisser les câbles si correctement fixés...

L'histoire du flex non Cca interdit en apparent et cloisons creuses ne concerne que les nouvelles installations, pas les anciennes. Si c'était autorisé à l'époque, il n'y a aucun souci.

Sinon, 80% des installations se retrouveraient hors-normes.

Seules les installations mises en service après 2020 sont concernées (c'est la date de mise en service du premier compteur qui détermine l'âge de l'installation).



Dernière édition: 20 Octobre 2024

eGORE

• 20 Octobre 2024

• #33

Bonjour flashman,

D'accord, je comprend aucun fil apparent en dehors des conduits, gaines, boites , machines etc.
Mais j'ai réalisé les équipotentielles sans tube en 6², alors que le fil de terre qui arrive à la chaudière partant du sectionneur de terre est en 4² et dans la salle de bain aussi du 4², partout en fait du 4² pour les équipotentielles sauf du tableau jusqu'au sectionneur 10², donc différence de section sur certaines portions du circuit équipotentiel
Dois-je refaire les équipotentielles en 4² et sous tube annelé ou autre ?
Ok ça c'est résolu: La section 4² qui va au sectionneur de terre est supérieure à la moitié du 6² que j'ai utilisé pour relier les masses au 4² allant au sectionneur.
Sous-section 5.4.4.2. Liaisons équipotentielles supplémentaires a. Section des conducteurs La section des conducteurs de la liaison équipotentielle supplémentaire est au moins égale à: − la moitié de celle du conducteur de protection relié à une masse, le conducteur de terre étant exclu, si la liaison équipotentielle relie cette masse à un élément conducteur étranger; − la plus petite section des conducteurs de protection reliés, à des masses d’appareils différents; dans ce cas, il y a lieu de s’assurer que la réalisation d’une liaison équipotentielle entre ces deux masses appartenant à des circuits de sections très différentes ne risque pas de provoquer, dans le conducteur de protection de plus faible section, le passage d’un courant de défaut provoquant une contrainte thermique supérieure à celle admissible dans ce conducteur. En tout cas, les sections ne peuvent être inférieures à: − 2,5 mm² lorsque les conducteurs sont protégés mécaniquement; − 4 mm² lorsqu’ils ne le sont pas. b. Réalisation Les conducteurs supplémentaires d’équipotentialité sont installés et raccordés conformément aux prescriptions applicables aux conducteurs de protection (sous-sections 5.4.3.4. et 5.4.3.6.). Les conducteurs supplémentaires d’équipotentialité possèdent une isolation de couleur vert-jaune.
J'aimerais et mon chauffagiste aussi, déplacer le tempolec sous coffret donc, à la place du petit coffret à coté de la chaudière qui ne contient que le disjoncteur C20 de celle ci ( encore une aberration puisqu'il y a un C16 dans le tableau principal qui protège la ligne de la chaudière et de deux prises, mais c'est ma faute, à l'origine était installé un sectionneur à fusible de 10A qui a rendu l'âme et on m'avait conseillé de mettre un disjoncteur C20 à la place car fusibles interdit mais sans doute pensait il qu'il n'y avait pas d'autre disjoncteur en plus du sectionneur à fusible .

Donc placement d'une fiche sur le câble d'alimentation de la chaudière + placement d'un bloc de prise de courant et rapatriement du C20 dans tableau principal pour protéger cette ligne à la place du C16 .

Pas de distance minimale entre le coffret du Tempolec et les tuyaux de chauffage ou chaudière je suppose ?

Merci pour vos réponses , bonne fin de journée .



Dernière édition: 20 Octobre 2024

flashman

• 20 Octobre 2024

• #34

Sauf qu'une chaudière, c'est une équipo principale... Min 6 carré...


Les liaisons équipotentielles secondaires, c'est uniquement dans la salle de bains (ça relie tout les éléments métalliques d'une salle de bains entre-eux).
Et le fait d'avoir une équipo secondaire n'empêche en rien d'avoir une principale si nécessaire, ce n'est pas pour rien qu'elle s'appelle "secondaire".


Le fil de terre est le seul qui n'a pas besoin de double isolation (ce n'est pas un conducteur actif).


Pas de distance, mais, dans l'idéal, 3cm min.


Attention, la terre entre le coffret et le sectionneur doit être au minimum égale au plus gros câble du coffret (en général, le câble venant du compteur).



Dernière édition: 20 Octobre 2024

eGORE

• 20 Octobre 2024

• #35

Bonsoir flashman,

Merci pour toutes ces précisions, je vais encore lire le RGIE une bonne centaine de fois avant d'être capable d'en comprendre la substantifique moelle . Et juste pour mon installation basique.

Je vais ainsi tirer un 6² du sectionneur de terre à la chaudière .
Un 6² vers la salle de bain pour y connecter les équipos secondaires.
Et encore un 6² pour la conduite d'eau principale tant que j'y suis .

L'alimentation venant du compteur dans le tableau est en 4X10² et le câble de terre qui retourne au sectionneur de terre est aussi en 10² . Oufti boulette ,sauvé .

Belle fin de soirée à tous



flashman

• 21 Octobre 2024

• #36

Pour la secondaire, on peut partir en 2,5 sous tube à partir d'une prise (ou en 4 à partir du sectionneur).

C'est uniquement si équipo principale dans la salle de bains qu'il faut du 6 (et, là, on doit raccorder la secondaire dessus).
