Module commutation Niko, plan unifilaire & RGIE 2023

Duch122 · 18 Août 2024

Bonjour à tous,
J'aimerais installer une domotique Niko, mais n'étant pas un professionnel je me pose quelques questions.
J'aimerais commander beaucoup de points lumineux via des modules de commutations et je dois dimensionner mes coffrets.
Dans la documentation Niko, ils montrent un plan pour un module 6 sorties, avec 2 disjoncteurs 16 A comme arrivée (mais ils mixent des lampes et prises sur les sorties, ce qui justifie peut-être cela), dans mon cas ce ne sera que des points lumières.

Question 1 : si je mets 2 disjoncteurs par modules ( = 1 disjoncteur 16A par 3 points lum), est-ce considéré dans le plan unifilaire comme 2 lignes Lum avec chacune 3 Pts ?

Question 2 : Si c'est le cas je vais devoir probablement augmenter alors le nombre de Dif30mA , puisque 8 lignes maximum par Dif30 donc pensez-vous que je peux ne mettre qu'un seul disjoncteur 16A pour alimenter les 2 entrées du modules et donc 6 points Lum => 1 ligne ? (1 Pt Lum peut être aussi bien plusieurs spots dans un plafond qu'une simple applique murale)

Question 3 : Si on peut mettre 8 lignes max par Dif30mA, quelle est la règle pour les Dif300mA en amont ? J'ai consulté le RGIE, je pense avoir compris que cela dépendait de ma terre, j'ai une terre inférieure à 30 Ohms.

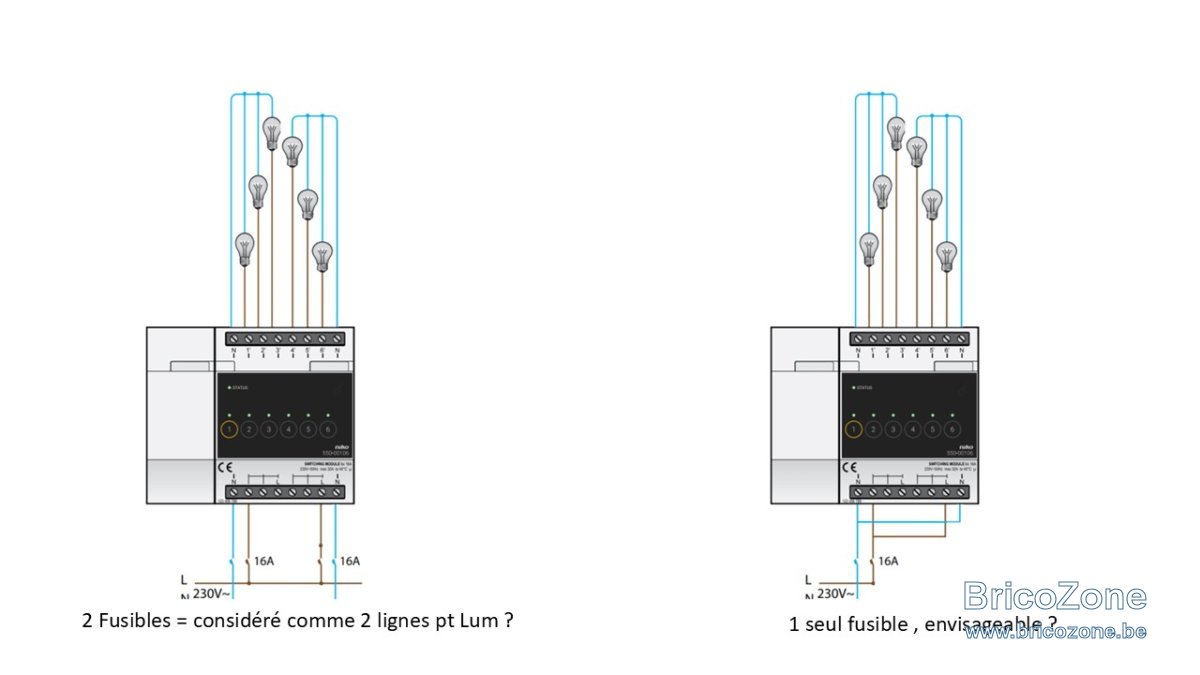

Je vous mets un petit schéma du module de commutation Niko, avec les 2 situations évoquées plus haut.

Bonne journée à tous,

Duch

BG1000 · 18 Août 2024

1. On n'utilise plus de fusible en domestique, mais des disjoncteurs c'est moins cher et plus facile à utiliser.
2. Limitation par les règles de l'art, Il faut min deux circuit d'éclairage pour une habitation. Pas de limite sur le nombre de points pour les circuit éclairage pur.
3. Pas de limite pour les différentiels de tête, possibilité de mettre plusieurs diff en// derrière le compteur

Duch122 · 18 Août 2024

BG1000 a dit:
1. On n'utilise plus de fusible en domestique, mais des disjoncteurs c'est moins cher et plus facile à utiliser.
2. Limitation par les règles de l'art, Il faut min deux circuit d'éclairage pour une habitation. Pas de limite sur le nombre de points pour les circuit éclairage pur.
3. Pas de limite pour les différentiels de tête, possibilité de mettre plusieurs diff en// derrière le compteur

Bonjour BG1000,
Merci d'avoir pris la peine de donner suite à mes questions, ce sont des précisions utiles mais malheureusement cela ne répond pas vraiment aux questions.

Question 1 : Autant pour moi, erreur de vocabulaire, je compte effectivement mettre des disjoncteurs. Mais je ne sais toujours pas si cela sera considéré comme 2 lignes eclairage sur mon plan.

Question 2 : Mon installation comptera beaucoup plus que 2 circuits eclairage mais je focalisais ma question sur le raccordement d'un module parmi d'autres, donc ma question reste ouverte concernant le fait de n'utiliser qu'un fusible par module si cela n'est pas utile d'en mettre deux et peut-être ainsi eviter d'augmenter le nombre de Dif30 inutilement.

Question 3 : Ok, je peux en mettre plusieurs, mais j'aimerais plutôt savoir ce que je dois mettre. Est ce que mon Diff300mA a un nombre max de circuits en aval ? A partir de combien de circuit en aval dois-je en rajouter d'autres ?

En espérant avoir été plus précis cette fois-ci

Duch

perenoel123 · 18 Août 2024

Duch122 a dit:
Bonjour BG1000,
Merci d'avoir pris la peine de donner suite à mes questions, ce sont des précisions utiles mais malheureusement cela ne répond pas vraiment aux questions.

Question 1 : Autant pour moi, erreur de vocabulaire, je compte effectivement mettre des disjoncteurs. Mais je ne sais toujours pas si cela sera considéré comme 2 lignes eclairage sur mon plan.
Chaque disjoncteur est 1 circuit et en éclairage il n y a pas de limite de points, dans le cas ici les interrupteurs sont remplacé par des modules, sur 1 disjoncteur il est autorisé de placer autant de modules que l on veux il y a bien sur le bon sens et les règles de l art.En domestique il est demandé minimum 2 circuits d éclairage (disjoncteur)

Question 2 : Mon installation comptera beaucoup plus que 2 circuits eclairage mais je focalisais ma question sur le raccordement d'un module parmi d'autres, donc ma question reste ouverte concernant le fait de n'utiliser qu'un fusible par module si cela n'est pas utile d'en mettre deux et peut-être ainsi eviter d'augmenter le nombre de Dif30 inutilement.
Voir 1
Question 3 : Ok, je peux en mettre plusieurs, mais j'aimerais plutôt savoir ce que je dois mettre. Est ce que mon Diff300mA a un nombre max de circuits en aval ? A partir de combien de circuit en aval dois-je en rajouter d'autres ?
Pas de limite de circuits en aval du 300mA ,il n y a qu en aval des 30mA que le nombre de circuits est limité a 8.
En espérant avoir été plus précis cette fois-ci

Duch

BG1000 · 18 Août 2024

1. Il n'y a pas de limite du nombre de points de commande par ligne d'éclairage (derrière une protection bipolaire).
Voir les limites de commutations du module en fonction de la charge. Ici c'est 3A par commutateur. Maintenant il y a le bon sens et les règles de l'art. Maintenant si on désire mettre une protection par interrupteur ou tous les 3, pourquoi pas. Les limites de courant et d'utilisation de ce module se trouve dans les notices techniques.

2. Les protection monopolaire ne sont pas autorisée en Belgique, ne pas consulter les sites du petit pays entre la Bretagne et la Belgique. Beaucoup plus , cela sent la multiplication inutile des protections, style une lampe une protection, une pièce 2 prises une protection.

3. En aval des différentiels subordonnés au différentiel de tête c'est limité à 8 circuits.

Duch122 · 18 Août 2024

Bonsoir BG1000 et perenoel123,

Merci pour vos réponses.

1. C'est maintenant plus clair pour moi. Je dois donc considérer chaque disjoncteur comme un circuit, OK.

2. Je peux donc ne mettre qu'un seul disjoncteur en amont de mes modules de commutations mais il faut au moins deux circuits lumières dans mon installation.
Pas de soucis, je ne comptais pas mettre de monopolaire.
J'avais consulté la notice, pour info il faut considérer les modules de 6 comme 2 modules de 3. Chaque module de 3 est capable de supporter 16A en tout, d'où leur schéma avec deux disjoncteurs par module de 6 (probablement utile dans le cas d'utilisation de prises sur les sorties).
"Beaucoup plus", je voulais dire que comme c'est une installation domotique, tous mes points lumineux arrivent individuellement vers mon coffret. Et donc si à ma question, on m'avait répondu que je devais absolument mettre les 2 disjoncteurs par module, alors j'allais largement dépasser les 2 circuits lumières exigés au minimum

Et justement je veux éviter la multiplication inutile des protections => coût et occupation de place inutile.
Suite à vos réponses, je vais devoir réfléchir si je vais ne mettre qu'un module de 6 ou plus par disjoncteur.

3. Ok, donc je peux ne prévoir la place que pour un seul 300mA en tête de coffret et avoir plusieurs 30 mA derrière ainsi que directement quelques circuits dédiées aux poste fixes sans m'inquiéter du nombre de circuits sur ce 300.
J'ai bien compris que pour les 30, il y a la règle des 8 circuits.
Du coup, je me demande dans quel cas de figure je devrais avoir l'utilité d'un autre 300 en // au 300 de tête ?

C'est vraiment super Bricozone, très rapidement j'ai été "éclairé" sur mes questions et ce grâce aux membres actifs qui prennent de leur temps pour lire et répondre aux questions, mais surtout ils restent patient face à la méconnaissance des bricoleurs en herbe.
Encore merci.
Duch

BG1000 · 19 Août 2024

De la sélectivité, non propagations de panne, isolation de circuit....

Duch122 · 19 Août 2024

Ok, donc pour des circuits particuliers qui pourraient faire sauter le 300, sans tout couper dans la maison. Roger!
