Mur de soutenement perméable

N

netis

  • #1
Bonjour à tous,

Il y a deux ans nous avons fait monter un mur de soutenement afin de retenir les terres de notre jardin (plus ou moins 1 metre).

Je pense que dans l'ensemble la mise en oeuvre est correcte: Mur en bloc béton 20cms, ferraillage vertical et horizontal, drains à la base du mur et de mémoire béton dans les blocs. Par contre dans la facture, pas d'imperméabilisant.

Je n'ai pas de photo de la mise en oeuvre mais je pense qu'un genre de géotextile avait été appliqué côté terre.

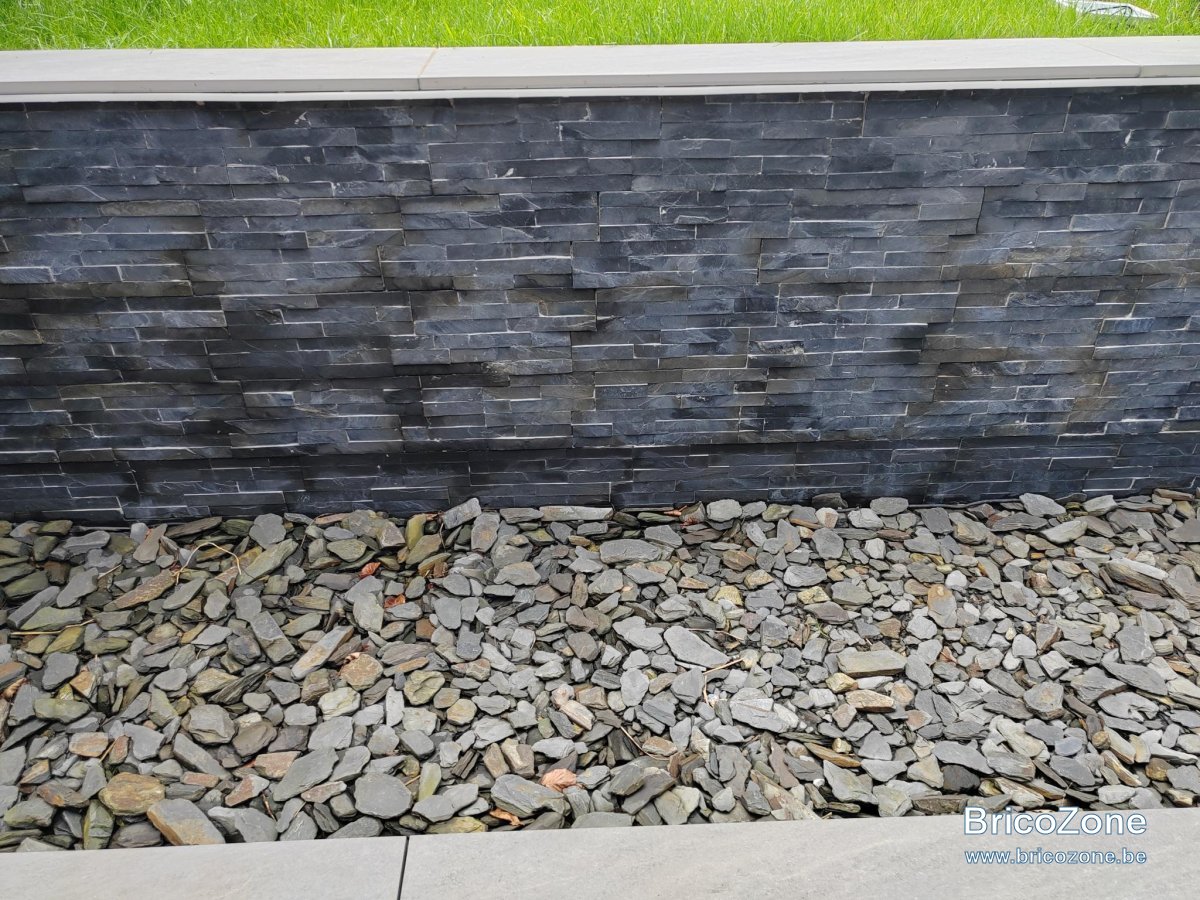

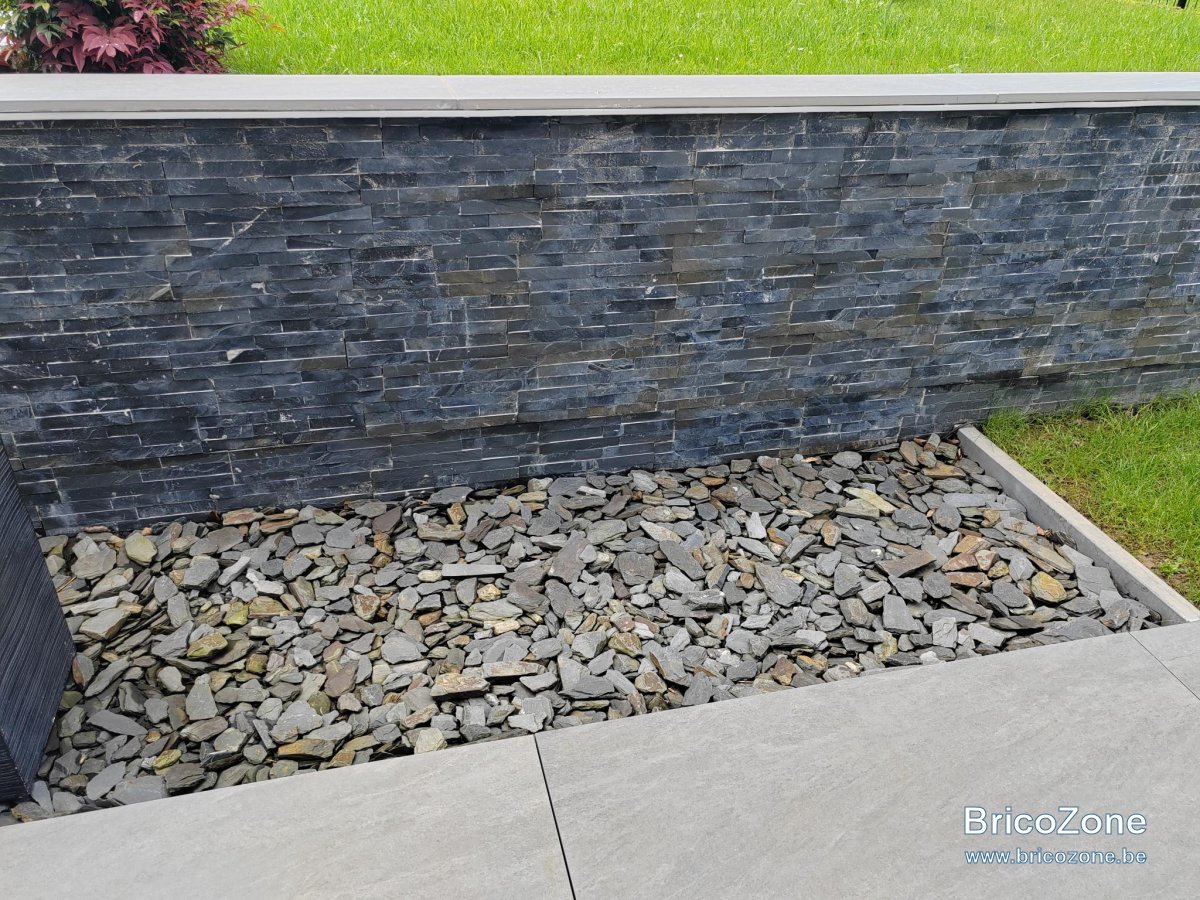

Comme illustré sur les photos, le mur a été recouvert de plaquettes de parement en pierres naturelles.

Lors des fortes pluies des tâches de boue sont apparues et on remarque que le mur présente des parties plus humides au délimitations des joints (on voit d'ailleurs qu'une partie du mur est plus humide à sa base - photo d'aujourd'hui, donc résultant des pluies soutenues d'hier).

L'aspect esthétique se règle facilement (Je n'ai pas nettoyé le mur pour montrer ce souci, si cela en est un, à l'entrepreneur). Mais pourrait-il y avoir des risques pour la stabilité du mur?

Je vous remercie d'avance pour vos avis éclairés ;)



IMG_20240518_130749 (1).jpg

Dernière édition:
  • #2
En général on n'impermeabilise pas.
Lors de fortes pluies prolongées, la terre devient boueuse,et l'eau voulant s'écouler et ne pouvant pas, pousse sur ton mur.
Normalement on laisse des évacuations en créneau a différentes hauteurs.
Certaines servent, d'autres pas, mais on ne peut pas predire les chemins que prendra l'eau, capricieuse et têtue.

A ta place, la ou tu vois de la boue, je forerais légèrement en biais avec une fine mèche , et la ou je vois que l'eau s'écoule, je fore plus gros et encastrerais un tuyau en le laissant légèrement débordant .
Tu le fixe au chimique, mais en le mettant sur le tuyau, pas dans le trou pour ne pas colmater.
Essayer de la devier, drainer, c'est beaucoup de boulot pour une bataille perdue, l'eau il vaut mieux lui préparer une sortie la ou elle arrive.
Après, canaliser, l'aspect esthétique atoi de voir, mais en prenant celà en compte.
De temps a autre y passer une tige pour decolmater.

Normalement on incline le mur vers les terres, son poids aide a sa stabilité lors de poussées des boues.
Le tien a l'air d'aplomb

  • #3
il ya urgence d en parler au constructeur ce nest pas un maigre investissement qui reclame des regles de construction drainage barbacanes le drain de pied est peut etre emncombre a voir avec le constructeur

  • #4
Idéalement , il faut un drainage avec évacuation et Platon à l'arrière du mur !!

Dernière édition:
  • #6
D'après votre description, ce serait des blocs à bancher (Stepoc)
Mon voisin a un mur de soutènement en Stepoc sans "étanchéité" ni parement. (le bloc est nu)
Lors des fortes pluies, son mur "perce".
D'ailleurs, en ce moment après les fortes que la région a subies, il est complètement trempé
Le béton des blocs n'est pas imperméable donc l'eau peut les traverser.
On peut remarquer que les lignes humides sur votre mur se trouvent au niveau des "joints" entre blocs.

  • #8
Merci pour vos conseils ;). Il faudrait que je demande des photos de la mise en oeuvre, mais un drainage (à la base du mur - Tuyau drain diamètre 100, géotextile et pierres) est présent avec évacuation.

@A.L. c'est tout à fait ce que je disai dans mon message initial, on voit bien les délimitations des joints. Et cela se manifeste à de rares occasions, lorsqu'il pleut des cordes (comme ces derniers jours et ma région n'est pas épargnée par les inondations :oops:).

Mis à part un avis alarmant, je comprends que dans l'ensemble cela ne semble pas poser de soucis pour la stabilité de l'ensemble, c'était surtout cela le fond de ma question. Ce mur est bien ancré au sol, avec un ferraillage que je qualiferai, je pense, de correct.

Mis à part ce côté inesthétique provoqué par les tâches de boue, il n'est donc pas nécessaire de remuer ciel et terre pour ces détails (d'autant plus que l'entrepreneur a stoppé ses activités).

  • #9
netis a dit:
Merci pour vos conseils ;). Il faudrait que je demande des photos de la mise en oeuvre, mais un drainage (à la base du mur - Tuyau drain diamètre 100, géotextile et pierres) est présent avec évacuation.

@A.L. c'est tout à fait ce que je disai dans mon message initial, on voit bien les délimitations des joints. Et cela se manifeste à de rares occasions, lorsqu'il pleut des cordes (comme ces derniers jours et ma région n'est pas épargnée par les inondations :oops:).

Mis à part un avis alarmant, je comprends que dans l'ensemble cela ne semble pas poser de soucis pour la stabilité de l'ensemble, c'était surtout cela le fond de ma question. Ce mur est bien ancré au sol, avec un ferraillage que je qualiferai, je pense, de correct.

Mis à part ce côté inesthétique provoqué par les tâches de boue, il n'est donc pas nécessaire de remuer ciel et terre pour ces détails (d'autant plus que l'entrepreneur a stoppé ses activités).
Cliquez pour agrandir...
Je voulais effectivement dire qu'il était assez "normal" qu'un mur en stepoc soit humide lors de fortes pluies. ;)

  • #10
Je ne vais pas sonner le tocsin, mais si ce phénomène se poursuit ou revient régulièrement, il risque d’avoir un décollement des plaquettes et surtout des coulées de calcite sur le parement.
L’eau s’infiltre dans le béton et le mortier colle s’y charge en chaux libre, ressort par des ouvertures ou pores, elle sèche en surface et dépose des efflorescences blanche de calcite.
Et il est très difficile sur un revêtement pierreux qui est de même nature que le calcite d’enlever celui-ci sans altération, ou alors par sablage.

Dernière édition:
  • #11
on ne realise pas des travaux sans un plan et un descriptif a moin de faire une confiance au macon

  • #12
Quel revêtement préconiseriez vous pour éviter ce type de taches et décollement sur un mur de soutènement?
Je pensais à la chaux ou a des plaquettes de briques peintes en blanc mais après avoir lu ce fil…

  • #13
je partage evidement l analyse de salva 01 mais un drain c est fait pour etre entretenu les fines risque de colmater le drain

  • #14
Le drain est une chose, qui je pense est indispensable, mais il faut aussi une couche d'étanchéité sur le mur, et une membrane de type Platon (placée correctement) qui permet à l'eau de descendre rapidement vers le drain.

  • #15
Exactement, je pense que la seule mauvaise mise en oeuvre dans mon cas est l'absence de platon côté terre.

C'est toujours possible de 'réparer' cette erreur, mais cela demande donc de creuser une belle tranchée jusqu'à la base du drain pour replacer le platon manquant :eek:

@salva01 c'est effectivement le risque qu'à la longue des trainées blanches apparaissent!

  • #16
netis a dit:
Exactement, je pense que la seule mauvaise mise en oeuvre dans mon cas est l'absence de platon côté terre.

C'est toujours possible de 'réparer' cette erreur, mais cela demande donc de creuser une belle tranchée jusqu'à la base du drain pour replacer le platon manquant :eek:

@salva01 c'est effectivement le risque qu'à la longue des trainées blanches apparaissent!
Cliquez pour agrandir...
Est-ce qu’une membrane d’étanchéité en retenant l’eau n’augmente pas la pression sur le mur?

  • #17
la membrane sert a l etancheitee et a guider l eau de ruisselement dans le drain

  • #18
Xera a dit:
Est-ce qu’une membrane d’étanchéité en retenant l’eau n’augmente pas la pression sur le mur?
Cliquez pour agrandir...
La pression et évacuée par le drainage vertical et de fondation.

La protection des murs enterrer comme le signale plusieurs intervenants, repose sur un ensemble qui ne se dissocie pratiquement jamais pour un resultat obtimal.
Une imperméabilisation,(coating, menbrane..., une protection de ceux-ci (le film de drainage vertical en fait pratiquement fonction), un drainage de toute la surface (platon, EnkaDrain, Dorken.. et une évacuation aux points bas (Drain raccordé sur dispersion ou évacuation), chacun doit correspondre à des normes de qualités et d’installations.

Dernière édition:
  • #19
J'ai fait des murs de contention bien plus impirtants, pour terrasser un terrain avec une pente de 30%, degager une maison, faire une entree pour des vehicules...

Il n'y a aucune membranne d'étanchéité.
Un drain (des pierres, des décombres) er des décombres.
Et des trous en quinconces.

Sur l'un d'eux, celui du find du garage, de 7m sur 3m50, j'ai eu apres des pluies interminables des taches boueuses.

J'ai foré les 50 cm de béton et j'ai enfoncé des tuyaux de demi, en pensant caroter du 50 mm plus tard.
Ça n'a pas été nécessaire.
L'eau a trouvé une sortie et s'est écoulée de suite.
C'est pourtant a moins dun mètre dun tuyau de 80, qui lui reste toujours sec.

  • #20
Oui, mais tu vis en Espagne où la pluviosité est nettement moindre qu'en Belgique, et la terre est plus perméable aussi. Il faut faire en fonction du climat.
