Bonjour à tous,

J’aimerai votre avis ou votre idée suite à une erreur de commande pour mon onduleur.

Modèle : Sungrow SH 8.0 RT
Panneaux : 27x Trinasolar 415Wc

Les panneaux sont répartis sur 3 versants :
7x - 11x - 8x

Je me suis trompé en commandant mon onduleur, il n’y a que deux entrées MPPT.
J’en ai regardé plusieurs et dans la précipitation, j’ai retenu le mauvais.

Pourriez-vous me donner votre avis sur une solution pour optimiser le fonctionnement ?
Car dans l’état actuelle, c’est un string pour les 11 panneaux du versant au sud et un string pour les 15 panneaux des versants est et ouest, ce qui, j’imagine, tire mon rendement vers le bas.

Merci d’avance pour votre aide.

  • #2
Je vois une solution assez simple : retirer un panneau sur le "8x" pour en avoir plus que 7. Ainsi vous aurez deux strings de 7 panneaux identiques que vous pourrez raccorder en parallèle sur un mppt. Il faut vérifier que le total ne dépasse pas l'intensité max admissible par le mppt mais en est-ouest ça devrait le faire sans soucis.

  • #3
loiseaubleu a dit:
Je vois une solution assez simple : retirer un panneau sur le "8x" pour en avoir plus que 7. Ainsi vous aurez deux strings de 7 panneaux identiques que vous pourrez raccorder en parallèle sur un mppt. Il faut vérifier que le total ne dépasse pas l'intensité max admissible par le mppt mais en est-ouest ça devrait le faire sans soucis.
Cliquez pour agrandir...

Merci.
Donc si j'ai 2 strings exactement identique, je peux les raccorder en parallèle sur une seule entrée mais je dois bien vérifier l'intensité max accepté sur l'entrée en question.
Quelle est la règle pour le calcul de l'intensité quand c'est raccordé en parallèle ?

  • #4
Oui globalement c'est ça.
En parallèle, les courants s'additionnent.
D'après une fiche technique trouvée sur internet pour vos panneaux, ils ont un courant en court circuit de 10,66A
=> 10,66A x 2 = 21,32A.
Il faut vérifier sur la fiche technique de votre onduleur que chaque MPPT peut prendre au moins 21,32A.

Je précise que je ne suis pas un pro, que les conseilleurs ne sont pas les payeurs et qu'il y a des gens bien plus calé que moi sur ce forum pour confirmer ce que je dis ou rectifier mes bêtises.

  • #6
le courant de fonctionnement risque aussi d'être un peu juste (12,5A).
Il faudrait simuler cela dans un configurateur. Je ne sais pas si Sungrow en propose un sinon utiliser le configurateur de SMA par exemple : https://www.sunnydesignweb.com/sdweb/#/
=> il vous donnera les valeurs de courant max pour vos panneaux avec votre configuration.

  • #7
loiseaubleu a dit:
le courant de fonctionnement risque aussi d'être un peu juste (12,5A).
Il faudrait simuler cela dans un configurateur. Je ne sais pas si Sungrow en propose un sinon utiliser le configurateur de SMA par exemple : https://www.sunnydesignweb.com/sdweb/#/
=> il vous donnera les valeurs de courant max pour vos panneaux avec votre configuration.
Cliquez pour agrandir...
Je ne sais pas comment déclarer que ce sont 2 strings en parallèles et non 3 strings différents...

  • #8

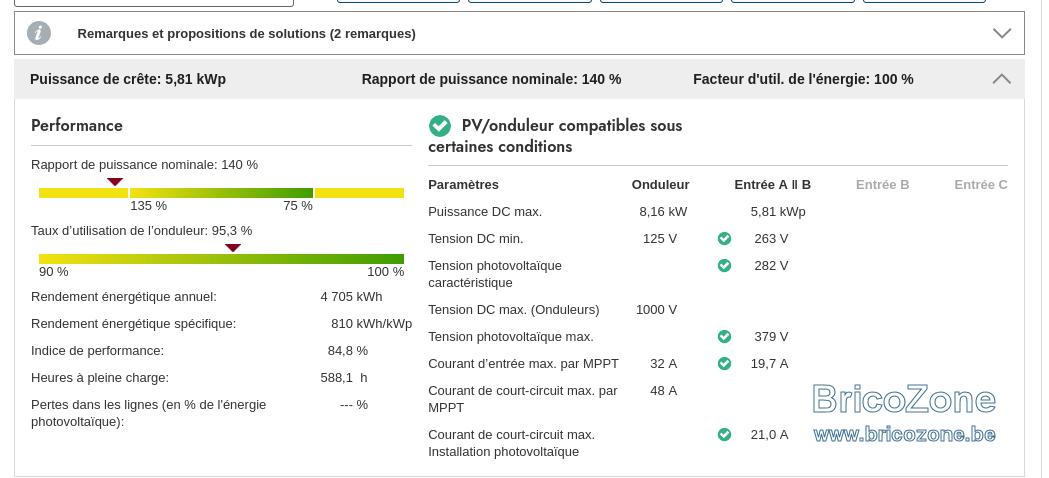

J'ai simulé dans sunnydesign, effectivement, le courant va largement dépasser les 16A :

  • #10
Solution la plus classique : mettre des optimiseurs sur les 15 panneaux mais je pense pas que vous m'avez attendu pour y penser et autant racheter un nouvel onduleur.

Solution sauvage : mettre les 15 panneaux en série sur un mppt mais c'est un peu tendu sur la tension Voc admissible par l'onduleur. Ce serait plus prudent de n'en mettre que 14. A priori, vous aurez un pan qui travaille puis l'autre. Les diodes des panneaux moins bien exposés vont bypasser comme si il y avait de l'ombrage. Et quelques minutes par jour, les deux fonctionneront ensemble avec le même courant. C'est dégueulasse mais ça produira.

Solution alternative : acheter un onduleur supplémentaire de 2kw pour mettre le string de 7 panneaux. Si vous voulez éviter une modification de l'installation électrique, vous pouvez mettre un onduleur plug and play, voire une batterie plug and play avec onduleur (par exemple une Marstek Venus D qui peut prendre 4kw en entrée).

  • #11
Mettre en parallèle ou en série, même après validation par calcul, les panneaux de 2 versants différents sur un même string sans optimiseur n'est pas une solution. Le mppt ne trouvera pas un point de fonctionnement sans perte importante de rendement.
Sans optimiseur, la solution idéale est de simplement mettre 2 onduleurs.
Avec optimiseur, il faut calculer si les 7+8 sont jouables avec les caractérisques de l'onduleur.

  • #12
Bonjour.
Il existe maintenant des onduleurs hybrides chez SMA avec 3 MPPT permettant d avoir 3 strings de modules différents (orientations, marques de modules, quantité,… différents) tout en permettant d ajouter des batteries mais ce n est pas obligatoire. Ces onduleurs avec 3 MPPTs sont monophasés par contre.
