Coffret DC or no coffret DC, that's the question

  • #41
Pas vraiment non...

  • #43
Ce serait de la pollution si tu parlais de chose n'ayant rien à voir avec le photovoltaïque ;)
Tant que j'apprends, c'est ok pour moi !

  • #44
Une dernière alors, quelqu'un à une idée de la puissance que peut atteindre un courant induit ?
Disons sur un câble XVB-CCA de 2.5mm2 en extérieur dans une bête gaine à faible profondeur.

J'imagine que le courant induit si la foudre tombe à proximité est
bcp - puissant que si la foudre tombe directement sur le câble ?

Histoire de me rendre compte, en cas de courant induit, si le pouvoir de coupure
de 3000A/4500A/6000A/10000A d'un disjoncteur ouvert protège ou pas du tout ?

Dernière édition:
  • #46
Pour peu que ce soient des courants induits par le champ électromagnétique puissant autour du point d'impact, oui le pouvoir de coupure d'un disjoncteur même de 3kA sera suffisant.

Par contre si la foudre impacte directement le câble, là on est au delà.
Mais il faudrait vraiment que ton câble fasse paratonnerre pour ça :)

Sinon oui c'est le but de ces protections là, cramer à la place de ton équipement.

  • #47
Ok. Merci. Comment ça fonctionne ce pouvoir de coupure ?
Est-ce que ça "protège" même si le disjoncteur est fermé ?

Exemple de profane :

Courant induit < 3000A qui arrive dans un disjoncteur fermé avec pouvoir de coupure de 3000A
=> que se passe-t-il ? Le disjoncteur déclenche et tout ce qui est raccordés derrière est sauvés ?

Courant induit > 3000A qui arrive dans un disjoncteur fermé avec pouvoir de coupure de 3000A
=> que se passe-t-il ? Le disjoncteur ne déclenche pas et tout ce qui est raccordés derrière crame ?

  • #49
SamSavageSpeed a dit:
Ok. Merci. Comment ça fonctionne ce pouvoir de coupure ?
Est-ce que ça "protège" même si le disjoncteur est fermé ?

Exemple de profane :

Courant induit < 3000A qui arrive dans un disjoncteur fermé avec pouvoir de coupure de 3000A
=> que se passe-t-il ? Le disjoncteur déclenche et tout ce qui est raccordés derrière est sauvés ?

Courant induit > 3000A qui arrive dans un disjoncteur fermé avec pouvoir de coupure de 3000A
=> que se passe-t-il ? Le disjoncteur ne déclenche pas et tout ce qui est raccordés derrière crame ?
Cliquez pour agrandir...
Je ne suis pas un expert mais je suppose que au delà de 3000, un certain courant passe quand même. En dessous non.

Et franchement je ne me tracasserais pas à ce point. Si tu as 3000A qui arrivent au tableau tu auras tellement de dégâts ailleurs que ce n'est pas les qqes A qui passeront outre ton disjoncteur qui vont faire une différence :)

  • #52
Dans la notice, on renseigne une longueur max de 50cm entre le parafoudre et la barrette de terre.
Et si j'ai bien compris, ce dispositif doit être placé directement à l'entrée du cable téléphone dans le bâtiment.
Comment faire si la barrette de terre ne se trouve pas à cet endroit ?

  • #53
Hello @pegasus777,

J'étais dans ce cas de figure aussi avec la ligne arrivant à la cave et la terre étant dans le garage.

Mais j'avais heureusement une gaine/un tube reliant les deux donc j'ai prolongé mon arrivée BGC
pour déplacer mes NTP2007/TF2007 juste à côté de la terre et ainsi je suis bon pour les 50cm :)

Le Sagem Tool est plutôt précis car j'ai allongé de 10m et la longueur totale détectée a bien été augmentée de 10m.
=> En cas d'allongement du câble, l'idéal est d'utiliser du câble VVT, des connecteurs Scotchlok 3M et un petit boitier.

- NB : Idem pour le parafoudre TGBT, la terre étant en dessous du TGBT, je me suis débrouillé pour n'avoir que 50cm.

  • #54
Ouille :worried:
En ce qui me concerne, ma barrette de terre est à 3 mètre de mon TGBT, dans une pièce adjacente mais sur le mur opposé. Il faut donc ajouter 2x2m pour passer par le plafond, soit 7m de câble. La liaison entre la barrette de terre et le TGBT est faite par un VOB 6mm².
Je peux sans trop de problème ramener ma TF2007 près de la barrette de terre, mais je coince pour le TGBT.
J'ai fait quelques recherches sur internet : cette limite de 50cm serait à considérer entre le parafoudre et le bornier de terre du TGBT. On ne parle nulle part de la distance entre le TGBG et la barrette de terre...
Par exemple (visiblement français puisque PF installé en amont du différentiel) : "Pour une protection maximale, le parafoudre doit être installé en amont de tout équipement de protection dans le tableau, entre le point d'alimentation dans ce tableau électrique (phase et neutre) et les retours de terre des équipements. La distance entre ces 2 points de raccordement doit être de moins de 50 cm."

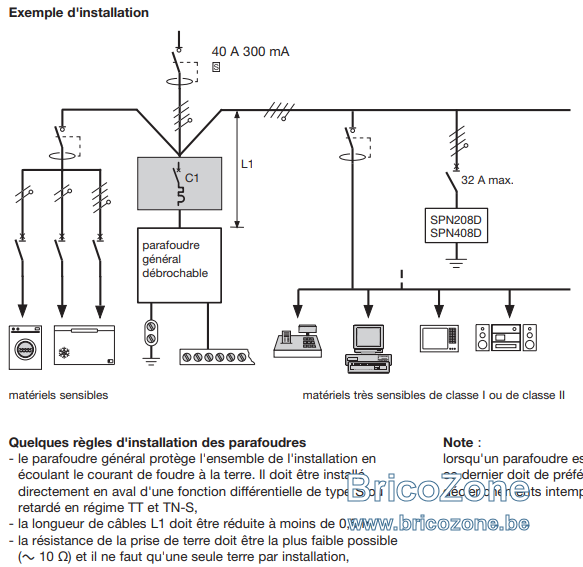

Dans le doc ci-joint (source Hager), la distance de 50cm est évaluée entre le différentiel et le parafoudre (aucune référence aux longueurs en aval du parafoudre...).
Comment dois-je interpréter tout cela au final ?

Capture PF Hager.PNG

  • #55
Hello @pegasus777,

A mon sens, sans être expert je précise, se raccorder
au bornier du TGBT avec une bonne section entre le
bornier et la terre est suffisant d'après plusieurs sites.

Pour le parafoudre du TGBT, c'est sur le bornier de
terre du TGBT que je me suis raccordé en - de 50cm
et la liaison entre le bornier et la terre fait +/- 1m
mais c'est du très gros câble (section à vérifier).

Pour le parafoudre VDSL2, j'ai tout (dé)placé juste à
côté de la terre sans transiter par le bornier du TGBT
et je pense que cela sera + efficace car au + proche.

Si un expert passe par là, qu'il n'hésite pas à faire
part de son avis éclairé. Je suis tjrs preneur ! :)

- EDIT1 : Pour le parafoudre TGBT, j'ai mesuré ça :
Diff.300mA<->Dis.20A<->Para<->Bornier <= 50cm

- EDIT2 : Pour le parafoudre VDSL2, j'ai mesuré ça :
Bornier du CL-DSL<->Sectionneur de terre <= 50cm

Dernière édition:
  • #56
Sinon, si tu as encore de la place dans ton TGBT et/ou que tu veux éviter de tirer un câble jusqu'à ta terre ;
tu peux aussi opter pour un modèle sur rail DIN dans le TGBT comme le Schneider Acti9 iPRC A9L16337.
J'avais hésité à le prendre mais, comme je n'ai plus place dans mon TGBT, j'ai opté pour le boitier CITEL.

Dernière édition:
  • #57
Ce n'est pas tant un problème de place que de localisation. Je garde précieusement ces deux références sous le coude jusqu'à décider comment je vais m'y prendre (j'ai pris un avocat pour attaquer mon installateur en justice, et l'avocat me conseille d'attendre le temps qu'il officialise la rupture du contrat entre l'installateur et moi...)

Tu précisais ci-avant que se raccorder au bornier du TGBT avec une bonne section entre le bornier et la terre serait suffisant. Qu'appelles-tu une "bonne section" ? Mon 6² actuel est-il ok ou dois-je tirer un câble plus gros (ce qui ne m'arrangerait pas trop parce que je devrais passer en apparent sur le plafond dans une pièce dont le plafond est bien fini...) ?

  • #58
Je viens d'aller vérifier/mesurer la longueur et la section pour être le plus précis possible:
Entre le bornier TGBT et le sectionneur de terre il y a 1,5m et la section est de 16mm2.
Entre le sectionneur de terre dans le garage et la terre dans le jardin il y a 2 x 16mm2
mais je ne sais pas si c'est un seul câble qui fait une boucle ou si c'est 2 câbles...
Je vais demander à l'électricien si il se souvient de ce qu'il a mis il y a 15 ans :-p

  • #59
Je suis aussi en 2x16² en aval du sectionneur de terre, mais seulement 6² entre le sectionneur de terre et le TGBT.
La question demeure : est-ce suffisant pour le raccordement d'un parafoudre dans le TGBT ?
Je vais encore fouiner un peu :kissing:

  • #60
J'ai trouvé ce document vraiment intéressant : DEHN_keuzegids_11_2021_FR.pdf (stagobel.be)
Tous les parafoudres doivent être à moins de 50cm d'un même point d'équipotentialité. Ce point peut être le sectionneur de terre, mais aussi la barrette de terre du TGBT. Dans ma situation, ramener le parafoudre telecom près du sectionneur de terre est donc une mauvaise idée : je dois l'installer à proximité immédiate de mon TGBT... (moins de 50cm)
