Coffret DC or no coffret DC, that's the question

  • #21
Donc en résumé :
- pas de parafoudre et pas de fusible côté DC, pas de doublage de l'interrupteur-sectionneur de l'onduleur, donc pas de coffret DC (le "not coffret" de la question :p)
- protection de la partie COMM, visiblement plus sensible, avec le genre de module renseigné par SamSavageSpeed
- pas de parafoudre non plus côté AC

  • #22
@jeanphi500 à la maison j'ai un parafoudre DC pour les panneaux et un parafoudre AC pour l'arrivée du GRD.
Dans quel cas, à part via le VDSL2 de la BBOX qui n'est pas protégé et qui pourrait impacté tous les appareils
raccordés (in)directement en ethernet, une surtension pourrait transiter dans la maison via le réseau ethernet ?
Pour le VDSL2, je viens de voir que CITEL propose une sorte de boite de dérivation qui supporte le VDSL 2:
https://citel.fr/fr/telecom/parafoudre-telecomdata-boitier-1-a-4-paires/cl-dsl

@pegasus777 désolé de polluer ton fil avec mes questions.

  • #23
Non, tu ne pollues pas !
Je suis au contraire enchanté d'avoir aussi d'autres avis.
J'imagine que tu as aussi fusibles et interrupteurs-sectionneurs côté DC ?

  • #24

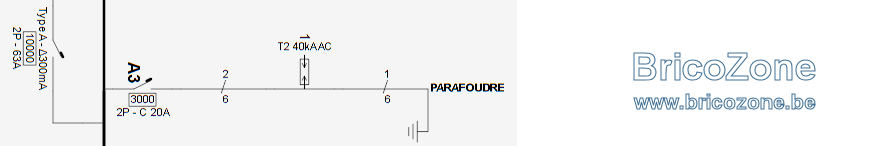

Sur mon "ancienne" installation PV, j'ai le parafoudre côté DC panneaux avec sectionneur :


Dans le TGBT, directement après le 300mA, j'ai le parafoudre AC qui couvre toute l'installation :

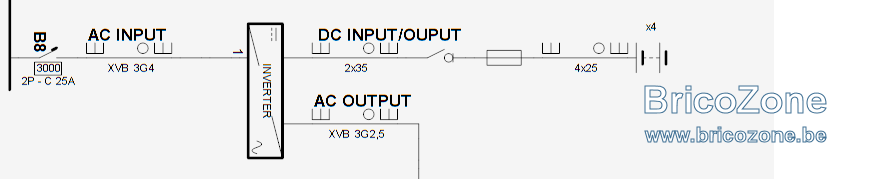

Sur ma "nv" installation avec onduleur hybride*, j'ai côté DC batterie un porte fusible et un sectionneur :


* qui, pour le moment, ne gère pas les PV car j'ai encore 1 an de certificats verts mais tout est déjà câblé pour le jour J
NB : Le topic de mon projet hybride https://www.bricozone.be/t/adapter-...nctionne-aussi-off-grid-avec-stockage.137122/

Dernière édition:
  • #25
Le truc c'est surtout de protéger les longs câbles les plus exposés.

Chez moi j'ai (ou plutôt j'avais) une liaison RS485 entre mes onduleurs situés dans un hangar attenant à la maison et mon Solarlog situé dans la maison. Sur une trentaine de mètres, avec un cable passant en souterrain. Résultat: onduleurs cramés et Solarlog cramé.

J'avais aussi un cable assez long entre le moteur du Velux et le transfo. Résultat transfo cramé.

Régulation de mon boiler solaire thermique: le cable de sonde des panneaux, malgré un parafoudre a qd même véhiculé assez de courant que pour cramer la régulation aussi.

Au niveau VDSL, j'ai du changer le modem/routeur, probablement cramé via le RJ11.

J'ai eu d'autres choses mais je ne me rappelle plus lesquelles :)

  • #26
Tu avais un parafoudre général dans ton TGBT ?
Dans ton cas, tu sais par où est arrivé la surtension ?
Par le branchement GRD ? Par la téléphonie ? Par les PV ?

  • #27
Il y a quelques semaines, la foudre a frappé dans mon village
et la salle de sport a été touchée ainsi que la station service...

J'ai pu voir le TGBT, dans une armoire métallique, qui avait pris feu (en quelques secondes/min)
mais heureusement "contenu" dans l'armoire et le pompiste a pu l'éteindre avec son extincteur...

Mais en effet tout avait bien cramé, les frigos, les transfos,
le bancontact, le pc, etc. mais il n'y avait pas de parafoudre...

  • #28
La foudre provoque des courants induits dans tous les conducteurs non protégés.
Ces courants sont en général facilement gérés côté AC. Surtout dans les appareils où tu as une séparation galvanique (transfo). Ceux là sont safe la plupart du temps.

Mais tout ce qui est contrôle y est très sensible, là le moindre courant crame les faibles sections qui ne sont absolument pas conçues pour recevoir de la puissance..

Ici j'imagine que le champ ayant provoqué ces courants a été arrêté par la structure du batiment et que c'est pour cela que c'est tout ce qui se trouvait en périphérie qui a souffert.

  • #29
Donc voilà, pour ce que ça coûte, je me dis que c'est quand même une tranquilité d'avoir des protections.

  • #30
Ici la foudre n'est pas tombée sur le bâtiment en lui même. Mais juste à côté. Donc le principal est allé directement à la terre. C'est l'induit qui a été problématique.

  • #31
Ok, dans mon cas, si je mets un truc genre CITEL pour l'arrivée Belgacom :
https://citel.fr/fr/telecom/parafoudre-telecomdata-boitier-1-a-4-paires/cl-dsl

Et ayant déjà un parafoudre AC général dans le TGBT et un parafoudre DC côté PV, que
devrais-je ajouter ? Je devrais ajouter des in/out comme toi à certains endroits en RJ45 ?

Ou normalement tout devrait partir à la terre avec les 3 parafoudres (Citel RJ11, TGBT et PV) ?

  • #32
Ok, je comprends mieux (je crois), donc si jamais le courant est induit alors la seule solution
est de protéger l'appareil au plus proche avec un petit connecteur comme ceux que tu as mis.

Par contre, si la surtension arrive directement par le branchement GRD, le câble téléphonique, les PV alors
les parafoudres classiques sont bons mais pas si c'est induit dans un conducteur ailleurs dans l'installation...

  • #33
Pour de longs câbles en extérieur, un parasurtenseur en début de câble et
en fin de câble permettrait de se prémunir d'un problème de courant induit ?

Un truc dans ce style là pour de l'AC ? Parafoudre 1 prise simple - Security Pro
Et les trucs comme ceux que tu as mis pour de longs câble réseau en extérieur ?

  • #34
@SamSavageSpeed
Merci pour tes extraits d'unifilaires - très instructifs! Ca va vachement m'aider pour mon schéma :blush:
Quelques questions :
- E.S.M., I.S.M : quesaco ?
- Cablage entre onduleur et batterie : pourquoi cablage en 2x35 côté onduleur et en 4x25 côté batterie ?

  • #35
pegasus777 a dit:
Toujours d'accord :2 tableaux séparés :)
Que mettriez-vous comme protection DC :
- interrupteur-sectionneur, de préférence rotatif (on voit mieux la position je trouve)
- fusible DC (une paire par string) ?
- parafoudre ? A éviter selon JeanPhi
Cliquez pour agrandir...

Salut,

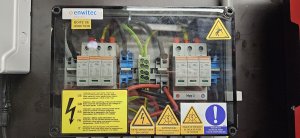

Moi, j'ai décidé d'installer un combiner box avec des modules SPD (Surge Protective Devices) pour ma partie DC. Je pars du principe que, même si mon onduleur a une protection DC intégrée, il coûte assez cher pour y ajouter une protection supplémentaire afin de le protéger. C'est un choix totalement personnel (et un kiff aussi) vu que ce n'est pas obligatoire pour la réception. Du coup, j'ai également installé une seconde boîte avec des sectionneurs DC (rotatifs) par string pour isoler mes cartouches DC si jamais je dois en remplacer une.
Je n'ai pas forcément envie de faire ça en charge si ca arrive.

  • Mon combiner box est un Enwitec équipé avec des cartouches Mersen max. 1000V. Par défaut, il envoie tout sur la terre en cas de surtension ; si ça monte au-delà de ses capacités, il déclenche et doit être remplacé. Un témoin vert/rouge permet d'identifier ton état opérationnel.


Je dois encore voir comment représenter ça sur mon schéma unifilaire d'ailleurs, j'ai ma réception la semaine prochaine.

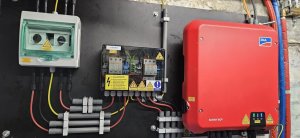

20231110_115156.jpg 20231110_115202.jpg 20231110_115210.jpg

  • #36
Belle installation !
Pas de fusible DC ? A moins que le SPD n'assure aussi cette fonction ?
Je suis intéressé par la suite : unifilaire et réception :)

  • #37

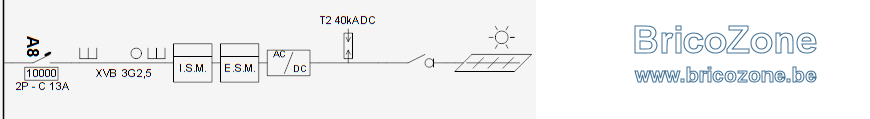

I.S.M. pour Imeon Smart Meter que j'utilise pour le moment pour informer mon onduleur hybride qu'il y a une
production d'un autre onduleur (AC Coupling) afin qu'il puisse la prendre en compte pour l'autoconsommation.
=> Il deviendra inutile quand je n'aurai plus de certificats verts et que je basculerai mes PV sur l'onduleur hybride.
E.S.M. pour EDMI Smart Meter (compteur certificats verts) qui ne servira plus non plus quand je n'aurai plus de CV.

- Entre une borne "batterie" de l'onduleur hybride et le sectionneur j'ai un câble DC de 35mm2.
- Entre l'autre borne "batterie" de l'onduleur hybride et le porte-fusible j'ai un câble DC de 35mm2.

Les câbles fournis avec les batteries étaient en 25mm2 qu'il était possible de mettre en // donc j'ai mis
2x25mm2 du sectionneur vers une borne de pack de batterie et 2x25mm2 dur porte-fusible vers l'autre borne.

Ainsi, je suis certain que mon câblage DC ne devrait pas souffrir même en tirant le max des batteries
et en plus j'avais les câbles (fournis avec l'armoire je crois en plus de ceux fournis avec les batteries).


  • #38
pegasus777 a dit:
Belle installation !
Pas de fusible DC ? A moins que le SPD n'assure aussi cette fonction ?
Je suis intéressé par la suite : unifilaire et réception :)
Cliquez pour agrandir...
Oui les cartouches Mersen 1000V sont des fusibles DC.

  • #39
SamSavageSpeed a dit:
I.S.M. pour Imeon Smart Meter que j'utilise pour le moment pour informer mon onduleur hybride qu'il y a une
production d'un autre onduleur (AC Coupling) afin qu'il puisse la prendre en compte pour l'autoconsommation.
=> Il deviendra inutile quand je n'aurai plus de certificats verts et que je basculerai mes PV sur l'onduleur hybride.
E.S.M. pour EDMI Smart Meter (compteur certificats verts) qui ne servira plus non plus quand je n'aurai plus de CV.

- Entre une borne "batterie" de l'onduleur hybride et le sectionneur j'ai un câble DC de 35mm2.
- Entre l'autre borne "batterie" de l'onduleur hybride et le porte-fusible j'ai un câble DC de 35mm2.

Les câbles fournis avec les batteries étaient en 25mm2 qu'il était possible de mettre en // donc j'ai mis
2x25mm2 du sectionneur vers une borne de pack de batterie et 2x25mm2 dur porte-fusible vers l'autre borne.

Ainsi, je suis certain que mon câblage DC ne devrait pas souffrir même en tirant le max des batteries
et en plus j'avais les câbles (fournis avec l'armoire je crois en plus de ceux fournis avec les batteries).

Voir la pièce jointe 149648
Voir la pièce jointe 149650
Voir la pièce jointe 149649
Voir la pièce jointe 149651
Cliquez pour agrandir...

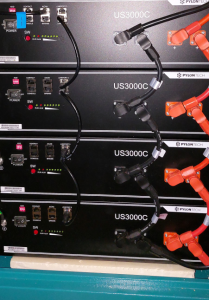

Pour les batteries j'ai protégé aussi la partie DC (et j'ai également mis un 35 carré).

  • #40
Du XVB CCA c'est isolé/protégé contre le courant induit ?
